RECHTEN DEICHSELARM MONTIEREN
Zum korrekten Montieren des rechten Deichselarms gehen Sie bitte wie
folgt vor:
1. Führen Sie den rechten Deichselarm so in die rechte Deichselaufnahme
ein, dass die seitliche Bohrung im Deichselarm deckungsgleich mit der
Bohrung in der Aufnahme ist.
2. Öffnen Sie die Klammer des Sicherungsbolzens (mit Riemen am An-
hängerrahmen befestigt).
3. Führen Sie den Sicherungsbolzen (mit Riemen am Anhängerrahmen
befestigt) von außen vollständig in die Bohrung der Deichselaufnahme ein
und durch das Rohr des Deichselarms hindurch (s. Abbildung 31).

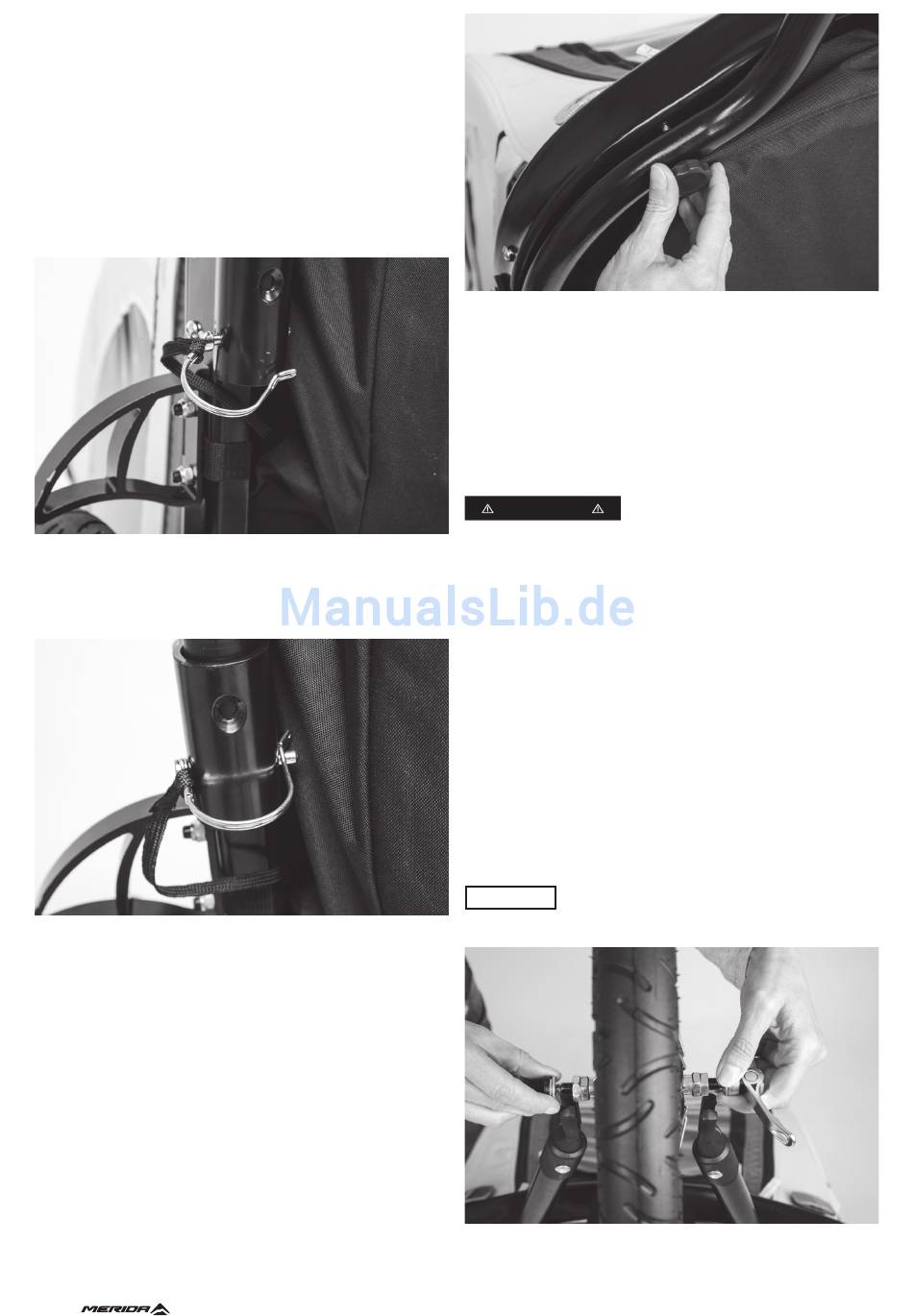

Abbildung 31: Sicherungsbolzen einführen
4. Arretieren Sie den Bolzen, indem Sie die Sicherungsklammer drehen
und auf der Unterseite der Deichselaufnahme über das Bolzenende span-
nen (s. Abbildung 32).
Abbildung 32: Korrekt gesicherter Sicherungsbolzen mit Klammer
5. Führen Sie die zweite Fixierungsschraube mit Rändelkopf aus Kunst-
stoff durch die Schlitzbohrung im Rohr des Deichselarms in die Bohrung
im Anhängerrahmen ein (s. Abbildung 33).
16
Abbildung 33: Rändelschraube durch Schlitzbohrung einführen
6. Ziehen Sie die Rändelschraube handfest an (5–6 Nm).
7. Überprüfen Sie den kompletten rechten Deichselarm (inkl. Rändel-
schraube, Sicherungsbolzen und Bolzenklammer) nun unbedingt durch
Rütteln bzw. Ziehen auf korrekte Montage und sicheren Sitz.
JOGGER-LAUFRAD MIT SCHNELLSPANNACHSE MONTIEREN
WARNHINWEIS
Das Schnellspannsystem des Jog-
ger-Laufrads muss grundsätzlich korrekt montiert, justiert, geschlossen
und ausgerichtet sein. Ansonsten kann sich das Laufrad während des
Anhängerbetriebs lockern und/oder komplett vom Anhänger lösen.
Nichtbeachtung dieses Warnhinweises kann zu Unfällen und schweren
bzw. tödlichen Verletzungen führen.
ZUM KORREKTEN MONTIEREN DES JOGGER-LAUFRADS MIT
SCHNELLSPANNACHSE GEHEN SIE BITTE WIE FOLGT VOR:
1. Überprüfen Sie den Luftdruck des Jogger-Laufrads (Herstellerangaben
auf der Reifenflanke beachten).
2. Öffnen Sie den Schnellspannhebel.
3. Führen Sie die Schnellspannachse so in die Aufnahmen der beiden
Ausfallenden ein, dass die flachen Seitenflächen (im Gewinde eingefräst)
bündig rechts und links innerhalb der Aufnahmen anliegen (s. Abbildung
34). Drücken Sie die Achse jedoch noch nicht bis zum Anschlag in die
Aufnahmen.
HINWEIS
Lösen Sie ggf. die Fixierungsmutter des Schnellspann-
systems, um das Einführen zu erleichtern.
Abbildung 34: Eingefräste Seitenflächen bündig auf die Innenflanken der
Ausfallenden ausrichten
