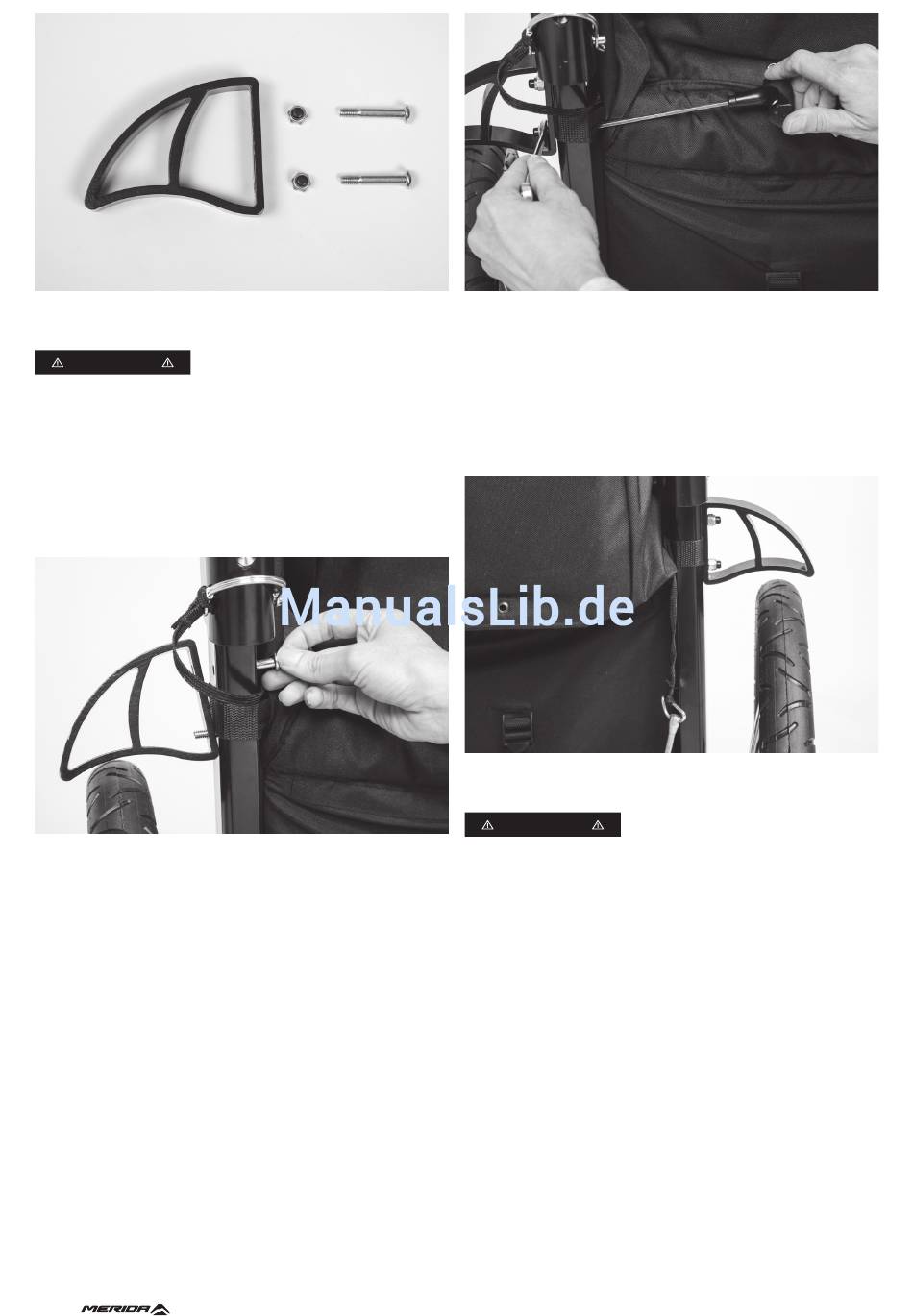

Abbildung 13: Radabweiser inklusive Befestigungsmaterial
WARNHINWEIS
Die Radabweiser müssen grundsätzlich so
montiert werden, dass die breite Seite jeweils nach hinten bzw. zu den
Rädern zeigt. Andernfalls werden Fahrbahnhindernisse nicht von den
Rädern abgelenkt und/oder können sich in den Radabweisern verfangen.
Nichtbeachtung dieses Warnhinweises kann zu Unfällen und schweren
bzw. tödlichen Verletzungen führen.
3. Führen Sie die beiden mitgelieferten Fixierungsschrauben mit Inbuskopf
(4 mm) von innen bis zum Anschlag durch die Bohrungen im unteren
Anhängerrahmen (s. Abbildung 14).
Abbildung 14: Fixierungsschrauben von innen durch die Rahmenbohr-
ungen führen
4. Führen Sie die herausstehenden Gewindeenden der Schrauben so
durch die beiden Bohrungen im Radabweiser, dass dieser bündig am
unteren Anhängerrahmen anliegt. Achten Sie hierbei unbedingt auf die
korrekte Ausrichtung des Abweisers (s. Abbildung 14).
5. Setzen Sie die beiden selbstsichernden Fixierungsmuttern auf die
Gewindeenden der Schrauben auf. Ziehen Sie die Muttern zunächst nur
locker von Hand an.
6. Führen Sie einen 4 mm Inbusschlüssel von innen in den Kopf der ersten
Fixierungsschraube ein (s. Abbildung 15).
7. Kontern Sie die selbstsichernde Fixierungsmutter mit dem mitgeliefer-
ten 11 mm Gabelschlüssel. Ziehen Sie die Fixierungsmutter anschließend
mittels des Gabelschlüssels handfest an (5–6 Nm; s. Abbildung 15).
10
Abbildung 15: Selbstsichernde Fixierungsmutter kontern und festziehen
8. Wiederholen Sie Schritt 6 und 7 identisch bei der zweiten Fixierungs-
mutter.
9. Montieren Sie den zweiten Radabweiser, indem Sie Schritt 3 bis 7 iden-
tisch auf der anderen Anhängerseite wiederholen.
10. Kontrollieren Sie bitte zum Abschluss nochmals sorgfältig, ob beide
Radabweiser korrekt und sicher montiert sind (a. Abbildung 16 u. 22).
Abbildung 16: Korrekt montierter Radabweiser (links)
WARNHINWEIS
Anhänger niemals ohne korrekt und sicher
montierte Radabweiser betreiben. Ansonsten können sich die Radabweiser
während der Fahrt lockern und/oder vollständig vom Anhängerrahmen
lösen und/oder in die Räder geraten. Nichtbeachtung dieses Warnhinweises
kann zu Unfällen und schweren bzw. tödlichen Verletzungen führen.
6 FESTSTELLBREMSE BETÄTIGEN
Die Feststellbremse Ihres neuen MERIDA-Kinderfahrradanhängers ist be-
reits werksseitig am Heck vormontiert. Betätigen Sie die Feststell bremse,
indem Sie das Pedal bis zum Anschlag nach unten bewegen (per Hand
oder Fuß) (s. Abbildung 17).
Dadurch wandern die Enden der Bremsarme nach außen und blockieren
die Räder, indem sie in die Zwischenräume zwischen den Zähnen des
sternförmigen Nabenelements greifen.
