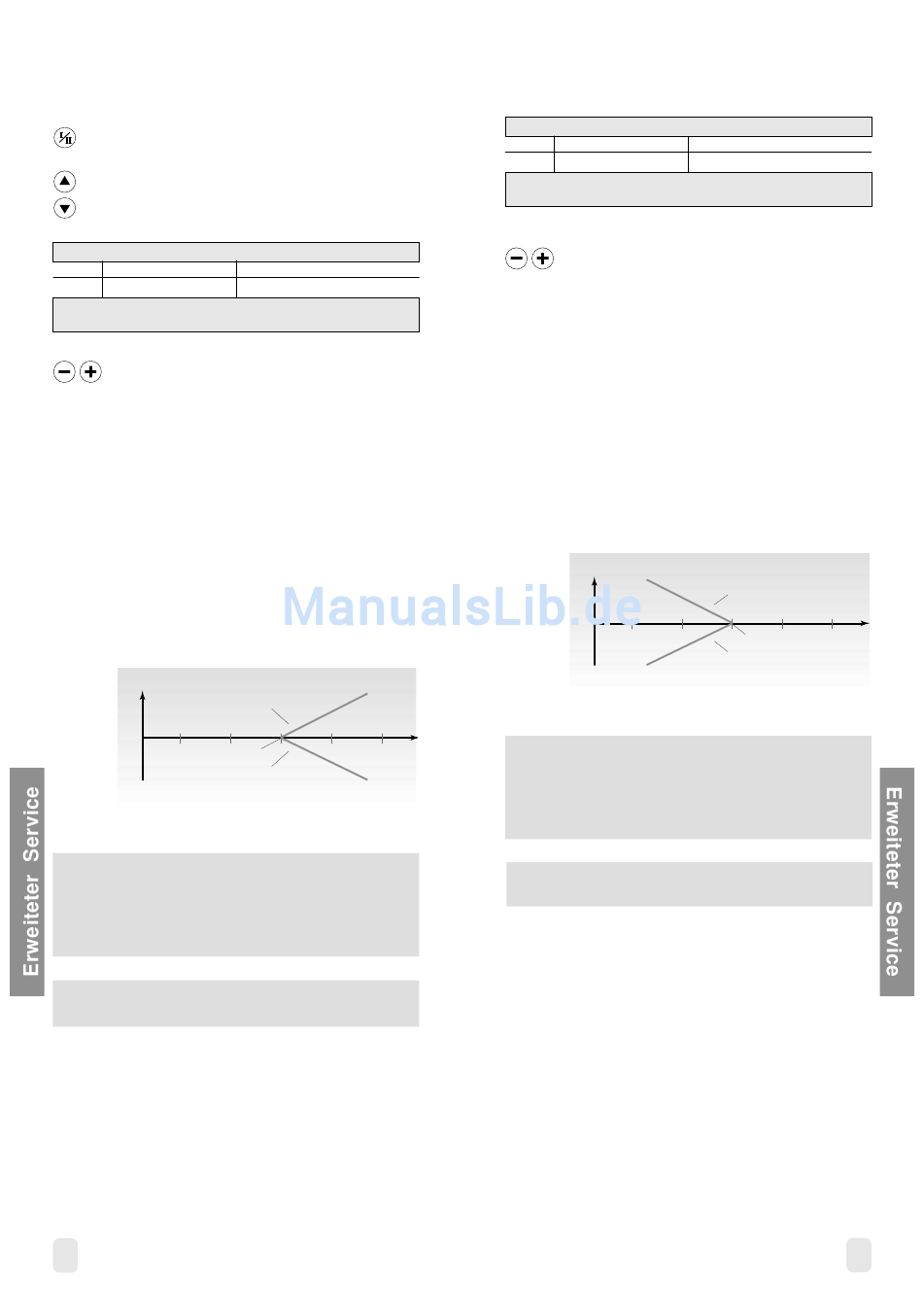

Danfoss ECL Comfort Bedienungsanleitung Seite 25

32i
Einstellung der
Serviceparameter 35
Wählen Sie Kreis I bzw. II.
Wählen Sie jeweils die entsprechende Zeile an.
35 Rücklauftemperatureinfluß - max.
Kreis Einstellbereich
I/II -9,9 ... 0 ... 9,9
Stellen Sie ein, wie stark der Einfluß der Rücklauf-
temperatur auf die Vorlauftemperatur sein darf.
Stellen Sie den Wert der Beeinflussung ein.
Ist der eingestellte Wert nicht gleich Null,
verhindert die Funktion, daß die Rücklauf-
temperatur die in Zeile 30-34 eingestellten
Grenzwerte überschreitet.
Einfluß größer Null:
Die Vorlauftemperatur wird nach oben
verschoben, wenn die Rücklauftemperatur die
Grenzwerte überschreitet.
Einfluß kleiner Null:
Die Vorlauftemperatur wird nach unten
verschoben, wenn die Rücklauftemperatur die
Grenzwerte überschreitet.
Einfluß
+
Max. Begrenzung > 0
0
Rücklauftemperatur-
begrenzung
_
Beispiel
Rücklauftemperatur ist auf 50 °C begrenzt
-
Einfluß beträgt 2
Aktuelle Rücklauftemperatur ist 2 °C zu hoch
Ergebnis:
Die Vorlauftemperatur fällt um 2 x (- 2 ) = -4 °C
Die Einstellung in Zeile 35 ist in der Regel kleiner Null in
Fernwärmeanlagen und gleich Null in Kesselanlagen.
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite der
ECL-Karte sichtbar ist.
Werkseinstellung
-2 / -2
Max. Begrenzung < 0
Einstellung der
Serviceparameter 36
36 Rücklauftemperatureinfluß - min.
Kreis Einstellbereich
I/II -9,9 ... 0 ... 9,9
Stellen Sie ein, wie stark der Einfluß der Rücklauf-
temperatur auf die Vorlauftemperatur sein darf.
Stellen Sie den Wert der Beeinflussung ein.
Ist der eingestellte Wert nicht gleich Null,
verhindert die Funktion, daß die Rücklauf-
temperatur die in Zeile 30-34 eingestellten
Grenzwerte unterschreitet.
Einfluß größer Null:
Die Vorlauftemperatur wird nach oben
verschoben, wenn die Rücklauftemperatur die
Grenzwerte unterschreitet.
Einfluß kleiner Null:
Die Vorlauftemperatur wird nach unten
verschoben, wenn die Rücklauftemperatur die
Grenzwerte unterschreitet.
Einfluß
+
0
_
Beispiel
Rücklauftemperatur ist auf 50 °C begrenzt
Einfluß beträgt 2
Aktuelle Rücklauftemperatur ist 2 °C zu niedrig (48 °C)
Ergebnis:
Die Vorlauftemperatur steigt um 2 x 2 = 4 °C
Die Einstellung in Zeile 36 ist in der Regel gleich Null in
Fernwärmeanlagen und kleiner Null in Kesselanlagen.
den Regler, daß die graue Seite der
32j
Werkseinstellung
0 / 0
Min. Begrenzung > 0
Rücklauftemperaturbegrenzung
Min. Begrenzung < 0
Schieben Sie die ECL-Karte so in
ECL-Karte sichtbar ist.
