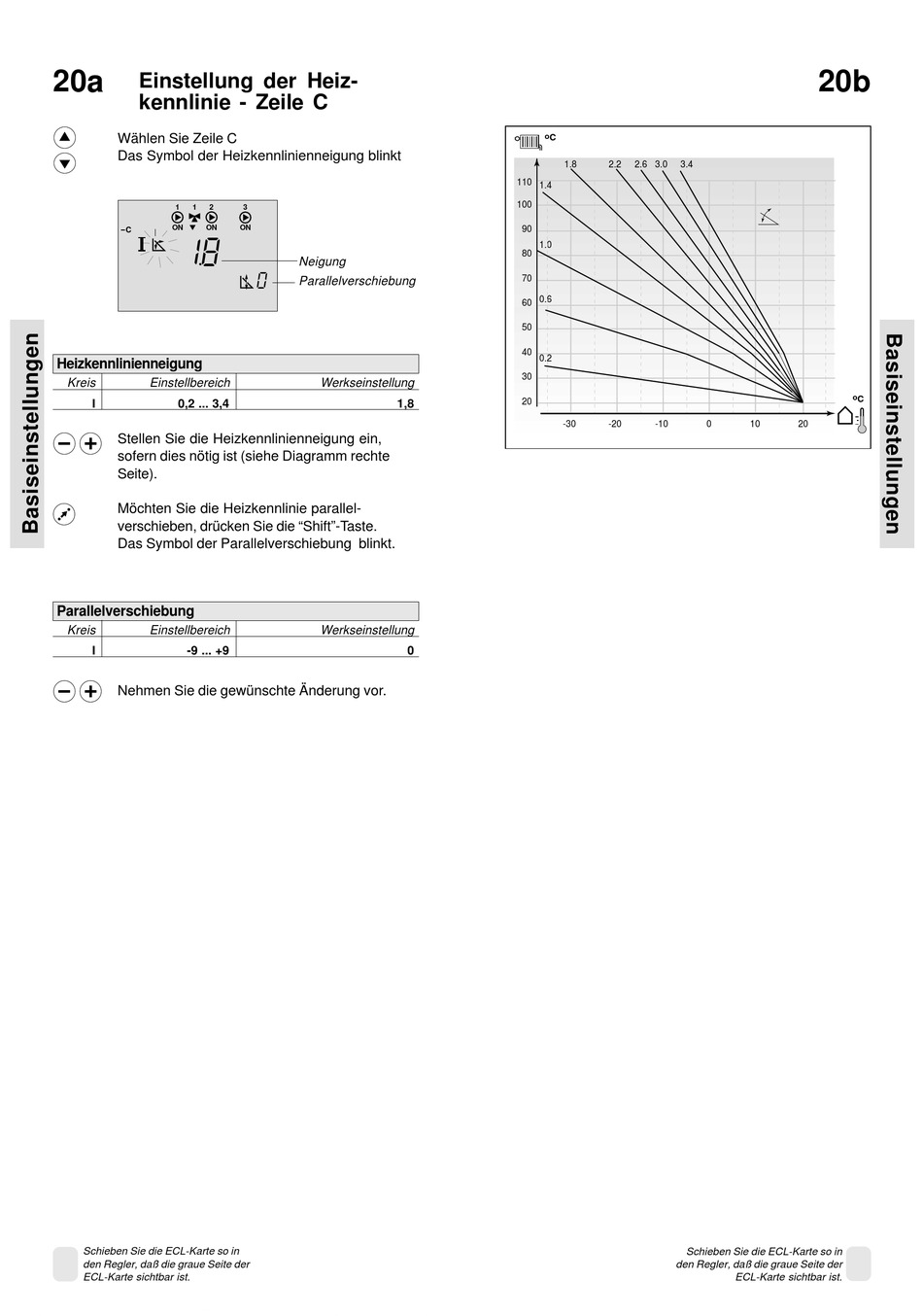

Einstellung Der Heizkennlinie - Zeile C - Danfoss ECL Comfort Bedienungsanleitung

20a
Einstellung der Heiz-
kennlinie - Zeile C
Wählen Sie Zeile C
Das Symbol der Heizkennlinienneigung blinkt
1 1 2
ON ON
C
1 8
Heizkennlinienneigung
Kreis Einstellbereich
I 0,2 ... 3,4
Stellen Sie die Heizkennlinienneigung ein,
sofern dies nötig ist (siehe Diagramm rechte
Seite).
Möchten Sie die Heizkennlinie parallel-
verschieben, drücken Sie die "Shift"-Taste.
Das Symbol der Parallelverschiebung blinkt.
Parallelverschiebung
Kreis Einstellbereich
I -9 ... +9
Nehmen Sie die gewünschte Änderung vor.
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite der
ECL-Karte sichtbar ist.
3
ON
Neigung
0
Parallelverschiebung
Werkseinstellung
1,8
Werkseinstellung
0
o
C
1.8 2.2 2.6 3.0 3.4
110
1.4
100
90
1.0
80
70
0.6
60
50
40
0.2
30
20
-30 -20 -10
Schieben Sie die ECL-Karte so in
den Regler, daß die graue Seite der
20b
o
C
0 10 20
ECL-Karte sichtbar ist.
