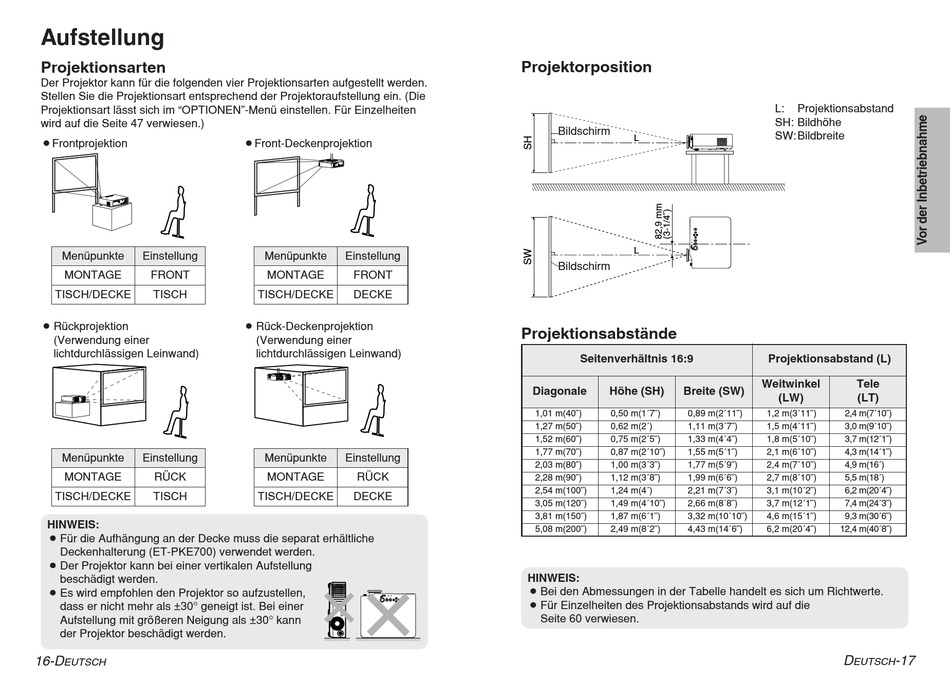

Aufstellung

Projektionsarten
Der Projektor kann für die folgenden vier Projektionsarten aufgestellt werden.
Stellen Sie die Projektionsart entsprechend der Projektoraufstellung ein. (Die
Projektionsart lässt sich im "OPTIONEN"-Menü einstellen. Für Einzelheiten
wird auf die Seite 47 verwiesen.)
BFrontprojektion
Menüpunkte Einstellung
MONTAGE FRONT
TISCH/DECKE TISCH
B Rückprojektion
(Verwendung einer
lichtdurchlässigen Leinwand)
Menüpunkte Einstellung
MONTAGE RÜCK
TISCH/DECKE TISCH
HINWEIS:
B Für die Aufhängung an der Decke muss die separat erhältliche
Deckenhalterung (ET-PKE700) verwendet werden.
B Der Projektor kann bei einer vertikalen Aufstellung
beschädigt werden.
B Es wird empfohlen den Projektor so aufzustellen,
dass er nicht mehr als ±30° geneigt ist. Bei einer
Aufstellung mit größeren Neigung als ±30° kann
der Projektor beschädigt werden.
16-D
EUTSCH
BFront-Deckenprojektion
Menüpunkte Einstellung
MONTAGE FRONT
TISCH/DECKE DECKE
B Rück-Deckenprojektion
(Verwendung einer
lichtdurchlässigen Leinwand)
Menüpunkte Einstellung
MONTAGE RÜCK
TISCH/DECKE DECKE
Projektorposition
Bildschirm
L
L
Bildschirm
Projektionsabstände
Seitenverhältnis 16:9
Diagonale Höhe (SH) Breite (SW)
1,01 m(40˝) 0,50 m(1´7˝) 0,89 m(2´11˝)
1,27 m(50˝) 0,62 m(2´) 1,11 m(3´7˝)
1,52 m(60˝) 0,75 m(2´5˝) 1,33 m(4´4˝)
1,77 m(70˝) 0,87 m(2´10˝) 1,55 m(5´1˝)
2,03 m(80˝) 1,00 m(3´3˝) 1,77 m(5´9˝)
2,28 m(90˝) 1,12 m(3´8˝) 1,99 m(6´6˝)
2,54 m(100˝) 1,24 m(4´) 2,21 m(7´3˝)
3,05 m(120˝) 1,49 m(4´10˝) 2,66 m(8´8˝)
3,81 m(150˝) 1,87 m(6´1˝) 3,32 m(10´10˝)
5,08 m(200˝) 2,49 m(8´2˝) 4,43 m(14´6˝)
HINWEIS:
B Bei den Abmessungen in der Tabelle handelt es sich um Richtwerte.
B Für Einzelheiten des Projektionsabstands wird auf die
Seite 60 verwiesen.
L: Projektionsabstand
SH: Bildhöhe
SW:Bildbreite
Projektionsabstand (L)
Weitwinkel Tele
(LW) (LT)
1,2 m(3´11˝) 2,4 m(7´10˝)
1,5 m(4´11˝) 3,0 m(9´10˝)
1,8 m(5´10˝) 3,7 m(12´1˝)
2,1 m(6´10˝) 4,3 m(14´1˝)
2,4 m(7´10˝) 4,9 m(16´)
2,7 m(8´10˝) 5,5 m(18´)
3,1 m(10´2˝) 6,2 m(20´4˝)
3,7 m(12´1˝) 7,4 m(24´3˝)
4,6 m(15´1˝) 9,3 m(30´6˝)
6,2 m(20´4˝) 12,4 m(40´8˝)
