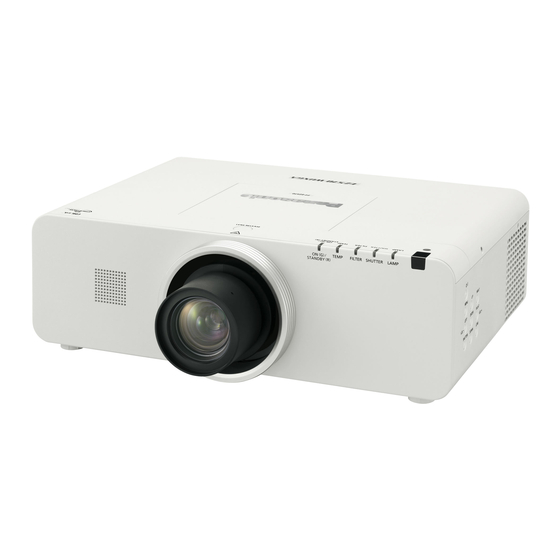

Panasonic PT-EZ570E Bedienungsanleitung, Funktionsanleitung
  1. Anleitungen
  2. Marken
  3. Panasonic Anleitungen
  4. Beamer
  5. PT-EZ570E
  6. Bedienungsanleitung, funktionsanleitung
Panasonic PT-EZ570E Bedienungsanleitung, Funktionsanleitung

Panasonic PT-EZ570E Bedienungsanleitung, Funktionsanleitung

Gewerbliche nutzung
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Modellnr.
Vielen Dank für den Kauf dieses Panasonic-Produkts.
Dieses Benutzerhandbuch ist für Produkte vorgesehen, die ab Jan. 2014 und später
J
hergestellt wurden.
Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.
J
Bewahren Sie dieses Handbuch auf.
Bitte lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit" (
J
Nutzung dieses Projektors.
Die Informationen in dieser Anleitung beziehen sich auf die gemeinsame Verwendung von
mehreren Modellen der Serien EZ570, EW630, EW530, EX600 und EX500.
Objektiv ist optional bei Projektoren, bei denen auf die Modellnummer ein "L" folgt.
J
Bedienungsanleitung
LCD-Projektor
PT-EZ570E PT-EZ570EL
PT-EW630E PT-EW630EL
PT-EW530E PT-EW530EL
PT-EX600E PT-EX600EL
PT-EX500E PT-EX500EL
Funktionsanleitung
Gewerbliche Nutzung
Seiten 2 - 8) vor der
Æ
GERMAN
LV4A-G

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Panasonic PT-EZ570E

Inhaltszusammenfassung für Panasonic PT-EZ570E

  • Seite 1 PT-EW630E PT-EW630EL PT-EW530E PT-EW530EL PT-EX600E PT-EX600EL PT-EX500E PT-EX500EL Vielen Dank für den Kauf dieses Panasonic-Produkts. Dieses Benutzerhandbuch ist für Produkte vorgesehen, die ab Jan. 2014 und später hergestellt wurden. Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung sorgfältig durch.

  • Seite 2: Wichtige Hinweise Zur Sicherheit

    Wichtige Hinweise zur Sicherheit Wichtige Hinweise zur Sicherheit WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Das Gerät ist nicht für die Benutzung im unmittelbaren Gesichtsfeld am Bildschirmarbeitsplatz vorgesehen. Um störende Reflexionen am Bildschirmarbeitsplatz zu vermeiden, darf dieses Produkt nicht im unmittelbaren Gesichtsfeld platziert werden.
  • Seite 3 Wichtige Hinweise zur Sicherheit WICHTIG: FORMSTECKER (nur Großbritannien) LESEN SIE ZU IHRER SICHERHEIT DEN FOLGENDEN TEXT SORGFÄLTIG DURCH. Das Gerät wird mit einem dreipoligen Formstecker geliefert. Im Stecker befindet sich eine 13 A-Sicherung. Falls die Sicherung ersetzt werden muss, darf nur eine Sicherung, die eine Belastbarkeit von 13 A besitzt und von ASTA oder BSI bis BS1362 genehmigt ist, verwendet werden.
  • Seite 4 Wichtige Hinweise zur Sicherheit WARNUNG: STROM „ Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. Schalten Sie die Stromversorgung aus, falls Fremdkörper oder Wasser in den Projektor gelangt sind.
  • Seite 5 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Eine fehlerhafte Aufhängevorrichtung führt zu Unfällen durch Herunterfallen des Gerätes. Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
  • Seite 6 Wichtige Hinweise zur Sicherheit WARNUNG: ZUBEHÖR „ Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. Verwenden Sie AAA/R03 oder AAA/LR03 Batterien. Verwenden Sie nur die vorgeschriebenen Batterien. Verwenden Sie keine Anodenbatterien.

  • Seite 7: Entfernen Der Batterien

    Wichtige Hinweise zur Sicherheit VORSICHT: STROM „ Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Stecker aus der Steckdose und nehmen Sie die Batterien aus der Fernbedienung, wenn der Projektor längere Zeit nicht verwendet wird.
  • Seite 8 Wichtige Hinweise zur Sicherheit Warenzeichen • Windows , Windows Vista Und Internet Explorer sind eingetragene Warenzeichen oder Warenzeichen der Microsoft ® ® ® Corporation in den USA und/oder in anderen Ländern. • Macintosh, Mac, Mac OS, OS X und Safari sind Markenzeichen von Apple Inc., die in den Vereinigten Staaten und anderen Ländern registriert wurden.
  • Seite 9 Merkmale des Projektors Kurzanleitung Siehe entsprechende Seiten, um weitere Informa-tionen zu bekommen. Direktabschaltungsfunktion Mit der Funktion Direktabschaltung Einrichten des Projektors. kann sogar während einer Æ Seite 24) Projektion das Netzkabel aus der Netzsteckdose herausgezogen oder der Leistungsschalter ausgeschaltet werden. Anschluss an andere Geräte. Æ...

  • Seite 10: Inhaltsverzeichnis

    Inhalt Lesen Sie sorgfältig die „Wichtige Hinweise zur Sicherheit“. ( Seiten 2 - 8) Verwendung der Taste SHUTTER/AV MUTE ....41 Wichtige Hinweise Umschaltung des Eingangssignals ......41 Verwendung der Taste MENU ........42 Wichtige Hinweise zur Sicherheit .... 2 Verwendung der Taste AUTO PC ADJ ......
  • Seite 11 Inhalt Farbsättigung ............... 55 Shutter ................68 Farbton ................. 55 Untertitel ............... 69 Iris ................55 Videoverzögerungssteuerung ........69 Farbtemperatur ............. 56 Zähluhr Filter ..............70 Rot ................56 Testmuster ..............70 Grün ................56 Fabrikeinstellungen ............70 Information ..........71 Blau ................

  • Seite 12: Hinweise Für Die Sicherheit

    Hinweise für die Sicherheit Sicherheitshinweise zum Transport Tragen Sie den Projektor beim Transport an der Unterseite und vermeiden Sie übermäßige Vibrationen und Erschütterungen. Dies kann die inneren Teile beschädigen und zu Funktionsstörungen führen.Für den Transport können Sie auch den Handgriff auf der Rückseite des Projektors verwenden. Transportieren Sie den Projektor nicht, wenn der anpassbare Fuß...

  • Seite 13: J Vorsichtshinweise Für Die Aufstellung Der Projektoren

    Hinweise für die Sicherheit Vorsichtshinweise für die Aufstellung der Projektoren Wenn der Projektor nicht mit der Bodeninstallationsmethode mithilfe der einstellbaren Füße installiert und verwendet wird, befestigen Sie den Projektor mithilfe der fünf Schraubenbohrungen für die Deckenmontage (in Abbildung dargestellt). (Schraubendurchmesser: M6, Gewindetiefe im Gerät: 12mm, Drehmoment: 4 ± 0,5 N • m) Schraubenbohrungen für Deckenmontage (M6) Stellen Sie nicht mehrere Projektoren aufeinander.

  • Seite 14: Sicherheit

    Verwenden Sie ein Kennwort, das nicht leicht zu erraten ist. Ändern Sie Ihr Passwort regelmäßig. Panasonic und dessen Partnerunternehmen befragen Kunden nie nach ihrem Passwort. Sollten Sie nach Ihrem Passwort gefragt werden, geben Sie es nicht heraus. Das zum Anschluss verwendete Netzwerk muss durch eine Firewall oder andere Mittel gesichert sein.
  • Seite 15 Wir empfehlen, Ersatzlampen bereit zu halten. Wir empfehlen, die Lampeneinheit von einem autorisierten Techniker oder Ihrem Händler ersetzen zu lassen. Name und Adresse des Importeurs innerhalb der Europäischen Union Panasonic Marketing Europe GmbH Panasonic Testing Center Winsbergring 15, 22525 Hamburg, Germany...

  • Seite 16: Zubehör

    (Beim Kauf am Projektor angebracht.) angebracht.) *1 : Nur für PT-EZ570E, PT-EW630E, PT-EW530E, PT-EX600E und PT-EX500E. *2 : Nur für PT-EZ570EL, PT-EW630EL, PT-EW530EL, PT-EX600EL und PT-EX500EL. *3 : Gehen Sie beim Öffnen des Projektors vorsichtig vor, wenn Sie die Objektiv-Diebstahlsicherungsschraube montieren.

  • Seite 17: J Inhalt Der Mitgelieferten

    Hinweise für die Sicherheit Achtung Entfernen Sie die Netzkabelabdeckkappe und das Verpackungsmaterial nach dem Auspacken des Projektors ordnungsgemäß. Im Falle des Verlusts von Zubehör wenden Sie sich bitte an Ihren Händler. Die Referenznummer für Zubehör und optionale Teile können ohne Ankündigung geändert werden. Bewahren Sie kleine Teile sachgemäß...

  • Seite 18: Über Ihren Projektor

    Über Ihren Projektor Fernbedienung Fernbedienungs-Signalgeber Taste <POWER ON> Schalten Sie den Projektor ein. ( Æ Seite 37) Taste <SHUTTER>/<AV MUTE> * Taste <SHUTTER> (Nur für die Serien EZ570, EW630 und EX600.) Zum Schließen und Öffnen der eingebauten Blende. * Taste <AV MUTE> (Nur für die Serien EW530 und EX500.) Zum zeitweisen Ausschalten der Bildwiedergabe auf dem Bildschirm.
  • Seite 19 Über Ihren Projektor (14) (22) (15) (23) (16) (17) (24) (18) (19) (25) (26) (20) (21) (27) (14) Taste <ECO> (25) Taste <FOCUS +/-> Anzeige der Eco-Managementfunktion. ( Seite 43) Zum Anpassen des Fokus. ( Seite 45) Æ Æ (15) Taste <P-TIMER> (26) Taste <INFO>...

  • Seite 20: Projektorgehäuse

    Fassen Sie nicht mit dem Finger in die Öffnung. Lautsprecher Halten Sie wärmeempfindliche Gegenstände fern. Projektionsobjektiv Die erhitzte Luft aus der Entlüftungsöffnung kann (für PT-EZ570E, PT-EW630E, PT-EW530E, Verbrennungen oder äußere Beschädigungen verursachen. PT-EX600E und PT-EX500E) Signalempfänger der Fernbedienung (Vorne & Oben) Æ...

  • Seite 21: Steuerungen Und Anzeigen Auf Der Seite

    Über Ihren Projektor Steuerungen und Anzeigen auf der Seite (12) (10) (11) <ON(G)/STANDBY(R)>-Anzeige Taste < > Zum Ein- und Ausschalten des Projektors. Leuchtet rot, wenn sich der Projektor in Betriebsbereitschaft Stand-BLeuchtet während des Taste <MENU> Betriebs grün. Zeigt den Bildschirm MENÜ an. ( Æ...

  • Seite 22: Anschlüsse Auf Der Rückseite

    Über Ihren Projektor Anschlüsse auf der Rückseite (10) (11) (12) (13) (14) (15) (16) Signalempfänger der Fernbedienung (Rückseite) (10) S-VIDEO Der Infrarotempfänger ist auch vorne und oben vorhanden. Schließen Sie an dieser Buchse das S-VIDEO- Ausgabesignal von Videogeräten an. (11) VIDEO Schließen Sie hier das LAN-Kabel an.

  • Seite 23: Verwenden Der Fernbedienung

    Verwenden der Fernbedienung Verwenden der Fernbedienung Einlegen und Entfernen der Batterien Öffnen Sie die Abdeckung Legen Sie die Batterien ein, und schließen Sie die Abdeckung (Minus-Seite zuerst einlegen.) Entnehmen Sie die Batterien in umgekehrter Reihenfolge. Einstellen der ID-Nummern der Fernbedienung Wenn Sie das System mit mehreren Projektoren verwenden, können Sie mit einer einzigen Fernbedienung alle Projektoren gleichzeitig oder jeden Projektor einzeln steuern, wenn den einzelnen Projektoren eine eindeutige ID-Nummer zugewiesen wird.

  • Seite 24: Einstellungen

    Einstellungen Projektionsarten Der Projektor kann für folgende 4 Projektionsarten verwendet werden. So richten Sie die gewünschte Projektionsart auf dem Projektor ein. Montage auf einem Tisch/auf dem Montage an der Decke und Fußboden und Vorwärtsprojektion Vorwärtsprojektion Menüeinstellung* Menüeinstellung* Deckenpro. Deckenpro. Rückpro. Rückpro.

  • Seite 25: Abnehmen Und Anbringen Des Projektionsobjektivs

    Einstellungen Abnehmen und Anbringen des Projektionsobjektivs Wenn Sie das Objektiv austauschen oder ein option- ales Objektiv verwenden, installieren Sie das Objektiv gemäß der nachstehenden Anweisungen. Wenden Sie sich an den Händler, um genaue Informationen über die optionalen Objektivspezifikationen zu erhalten. Entfernen des Objektivs 1.

  • Seite 26: Größe Der Projektionsfläche Und Reichweite

    Einstellungen Größe der Projektionsfläche und Reichweite Projiziertes Bild Stellen Sie den Projektor entsprechend dem rechts abgebildeten Schaubild Projektionsfläche und den angegebenen L (LW/LT) Projektionsentfernungen auf. Sie können die Anzeigegröße einstellen. L (LW/LT) * Projektionsabstand (m) Höhe des Projektionsbereichs (m) L (LW/LT) Breite des Projektionsbereichs (m) Entfernung von Mitte des Objektivs zum unteren Projektionsfläche...
  • Seite 27 Einstellungen Für ein Bildschirmseitenverhältnis von 16:9 (Einheit m) Das Objektiv der optionalen Zubehörteile Standard- Objektivtyp Feststehendes kurzes Zoom- Langes Zoom- ultra Langes Zoom- Objektiv Objektiv Objektiv Zoom-Objektiv Objektiv Höhenposition Modellnummer des Projektionsobjektivs - - - ET-ELW21 ET-ELW20 ET-ELT20 ET-ELT21 (H)* Bildwurfverhältnis* 1,7 ~ 2,8:1 0,8:1...
  • Seite 28 Einstellungen Projektionsentfernung nach Projektionsobjektiv (für die Serien EW630 und Serien EW530) Für ein Bildschirmseitenverhältnis von 16:10 (Einheit m) Das Objektiv der optionalen Zubehörteile Standard- Objektivtyp Feststehendes kurzes Zoom- Langes Zoom- ultra Langes Zoom- Objektiv Objektiv Objektiv Zoom-Objektiv Objektiv Modellnummer des Projektionsobjektivs - - - ET-ELW21 ET-ELW20...
  • Seite 29 Einstellungen Für ein Bildschirmseitenverhältnis von 4:3 (Einheit m) Das Objektiv der optionalen Zubehörteile Standard- Objektivtyp Feststehendes kurzes Zoom- Langes Zoom- ultra Langes Zoom- Objektiv Objektiv Objektiv Zoom-Objektiv Objektiv Modellnummer des Projektionsobjektivs - - - ET-ELW21 ET-ELW20 ET-ELT20 ET-ELT21 Höhenposition (H)* Bildwurfverhältnis* 2,0 ~ 3,4:1 0,9:1...
  • Seite 30 Einstellungen Für ein Bildschirmseitenverhältnis von 4:3 (Einheit m) Das Objektiv der optionalen Zubehörteile Standard- Objektivtyp Feststehendes kurzes Zoom- Langes Zoom- ultra Langes Zoom- Objektiv Objektiv Objektiv Zoom-Objektiv Objektiv Modellnummer des Projektionsobjektivs - - - ET-ELW21 ET-ELW20 ET-ELT20 ET-ELT21 Höhenposition (H)* Bildwurfverhältnis* 1,7 ~ 2,8:1 0,8:1...
  • Seite 31 Einstellungen Wenn der Projektor mit einer Bildschirmgröße verwendet wird, die nicht in diesem Handbuch aufgeführt wird, kontrollieren Sie die Diagonale (m) Ihres Bildschirms und berechnen Sie die Projektionsentfernung mithilfe der folgenden Formel. Berechnungsformeln für Projektionsentfernung nach Objektivtypen für die Serien EZ570 Objektivtyp Seitenverhältnis Projektionsentfernung (L) Formel...
  • Seite 32 Einstellungen Berechnungsformeln für Projektionsentfernung nach Objektivtypen (für die Serien EW630 und Serien EW530) Objektivtyp Seitenverhältnis Projektionsentfernung (L) Formel Min. (LW) L= 0,141732 x SD(m) - 0,050400 16:10 Max. (LT) L= 0,241339 x SD(m) - 0,049700 Min. (LW) L= 0,145672 x SD(m) - 0,050400 Das Standard-Zoom- 16:9 Objektiv...

  • Seite 33: Einstellen Der Anpassbaren Vorderfüße

    Einstellungen Einstellen der anpassbaren Vorderfüße Die einstellbaren Füße können wie in der Abbildung gezeigt durch Drehen ausgefahren werden. Durch Drehen in die Gegenrichtung werden sie wieder eingefahren. (Der Projektionswinkel kann vertikal angepasst werden. Anpassungsbereich Anpassbare Vorderfüße: 30 mm (1,181 Zoll) Einstellbare Füße Achtung Während die Lampe leuchtet, tritt aus der Entlüftungsöffnung erhitzte Luft aus.

  • Seite 34: Anschlüsse

    Grun Anschlüsse Vor dem Anschluss an den Projektor Lesen Sie vor dem Anschluss die Bedienungsanleitung des Gerätes, das angeschlossen werden soll, sorgfältig durch. Schalten Sie die Geräte vor dem Anschluss der Kabel aus. Wenn zum Gerät kein Verbindungskabel mitgeliefert wurde oder wenn für den Anschluss an dieses Gerät kein optionales Kabel verfügbar ist, halten Sie ein entsprechendes Systemverbindungskabel für das Gerät bereit.

  • Seite 35: Ein/Ausschalten

    ndlagen der Bedienung EIN/AUSSCHALTEN Anschluss des Netzkabels Stellen Sie sicher, dass Sie das mitgelieferte Netzkabel fest in die Buchse eingesteckt haben, um ein Abtrennen des Kabels zu verhindern. Netzkabelhalter Der Netzkabelhalter wurde entwickelt, um zu verhindern, dass sich das Netzkabel vom Projektor löst. Setzen Sie das Netzkabel bitte korrekt in den Netzkabelhalter ein, wie in Abbildung (1) gezeigt: Netzkabelhalter Klammer...

  • Seite 36: On(G)/Standby(R)-Anzeige

    EIN/AUSSCHALTEN ON(G)/STANDBY(R)-Anzeige Die <ON(G)/STANDBY(R)>-anzeige informiert Sie über den Stromversorgungsstatus. Prüfen Sie den Status der <ON(G)/ STANDBY(R)>-Anzeige vor der Inbetriebnahme des Projektors. <ON(G)/STANDBY(R)>-Anzeige Anzeigestatus Status Leuchtet nicht Das Netzkabel ist nicht eingesteckt. Das Netzkabel eingesteckt ist. Leuchtet Der Projektor ist im Standby-Modus nach dem Abkühlen abgeschlossen ist. Der Projektor kühlt sich ab.

  • Seite 37: Einschalten Des Projektors

    EIN/AUSSCHALTEN Einschalten des Projektors Schließen Sie vor dem Einschalten des Projektors Vorbereitungsanzeige die Anschlüsse der Peripheriegeräte (mit Computer, Videorekorder usw.) ab. Schließen Sie das Netzkabel des Projektors an der Netzsteckdose an. Die Anzeige <ON(G)/ STANDBY(R)> leuchtet rot. Öffnen Sie den Objektivdeckel.

  • Seite 38: Pin-Code Eingeben

    EIN/AUSSCHALTEN PIN-Code eingeben Verwendung des Bedienfeldes an Dialogfeld PIN-Code-Eingabe der Seite des Projektors Drücken Sie ▲▼, um eine Zahl einzugeben. Drücken Sie ►, um die Zahl zu bestätigen, und ziehen Sie den Zeiger mit rotem Rahmen auf das nächste Feld. Die Zahl ändert sich auf ...

  • Seite 39: Ausschalten Des Projektors

    EIN/AUSSCHALTEN Ausschalten des Projektors Drücken Sie die Taste < > an der Seite des Projektors oder die Taste <STANDBY> auf der Fernbedienung, dann erscheint Ausschalten ? auf Ausschalten ? wird nach 4 Sekunden ausgeblendet. dem Bildschirm. Drücken Sie die Taste < >...

  • Seite 40: Projizieren

    Projizieren Überprüfen Sie die Verbindungen der Peripheriegeräte und des Netzkabels ( Æ Seite 35), und schalten Sie die Stromzufuhr Æ ein ( Seite 37), um den Projektor zu starten. Wählen Sie das Bild aus und stellen Sie den Status des Bildes ein. Auswählen des Bildes Wählen Sie das Eingangssignal.

  • Seite 41: Grundlegende Bedienfunktionen Über Die Fernbedienung

    Grundlegende Bedienfunktionen über die Fernbedienung Hinweis Wenn die Taste <MUTE> verwendet wird, um die Funktion [AV stummschaltung] zu beenden, kann die Funktion Stumm nicht gleichzeitig betätigt werden. Umschaltung des Eingangssignals Sie können die zu projizierenden Eingangssignale umschalten. Tasten Verwendung der Taste Drücken Sie die Taste <INPUT>...

  • Seite 42: Verwendung Der Taste Menu

    Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Taste MENU Verwendung der Taste IMAGE SELECT Mit dieser Funktion kann das Bildschirmmenü ein- oder ausgeschaltet werden. Mit dieser Funktion kann die Bildauswahl direkt betätigt werden. Taste Taste Drücken Sie die Taste <MENU> auf der Fernbedienung.

  • Seite 43: Verwendung Der Taste P-Timer

    Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Taste P-TIMER Verwendung der Funktion FREEZE Drücken Sie die Taste <P-TIMER> auf der Fernbedienung, um die Funktion Vorwärts-/Rückwärts zähler zu aktivieren. Sie können das projizierte Bild als Standbild aufnehmen und den Ton kurzzeitig ausschalten, unabhängig von den Betriebsumständen des angeschlossenen Gerätes.

  • Seite 44: Verwendung Der Taste Keystone

    Grundlegende Bedienfunktionen über die Fernbedienung Eckenkorrektur Verwendung der Taste KEYSTONE Mit dieser Funktion kann die Trapezverzerrung korrigiert werden. Drücken Sie die KEYSTONE-Taste auf der Fernbedienung, um die Eckenkorrektur-Anpassung umzuschalten, drücken Taste Sie die <ENTER>-Taste auf der Fernbedienung, um die Ecke auszuwählen, die sie anpassen möchten. Die Anpassung der Ecke links oben als Beispiel: Für die Serien EW530 und EX500.

  • Seite 45: Verwendung Der Tasten Zoom

    Grundlegende Bedienfunktionen über die Fernbedienung Verwendung der Taste INFO Verwendung der Tasten ZOOM +/- Stellt den Objektivfokus ein. Mit dieser Funktion kann das Informationsmenü angezeigt werden. Taste Tasten Drücken Sie auf der Fernbedienung die Taste <INFO>. Drücken Sie auf der Fernbedienung die Tasten <ZOOM +/->.

  • Seite 46: Menünavigation

    Drücken Sie ► oder die Taste <ENTER>. Navigieren im Menü Das Untermenü wird angezeigt, damit Sie die Menübefehle wählen können. Vorgehensweise Beispiel: Nur PT-EZ570E Drücken Sie die Taste <MENU>. Der Hauptmenü-Bildschirm wird angezeigt. Wählen Sie die Untermenü-Option mit den Tasten ▲▼ aus.

  • Seite 47: Hauptmenü

    Menünavigation Untermenüoption Fabrikeinstellungen Seite Hauptmenü PC-Konfiguration Das Hauptmenü umfasst die folgenden 9 Menüoptionen. Clamp Wenn eine Hauptmenüoption ausgewählt wird, wechselt die Anzeigenfläche H Anzeige zu einem Untermenü-Auswahlfenster. Anzeigenfläche V Reset Eingang Lösch-Modus Speichern PC-Anpassung Hinweis Liegt am Projektor ein Computereingangssignal vor, ist diese Bildauswahl Funktion verfügbar.
  • Seite 48 Menünavigation Format Bild [ Untermenüoption Fabrikeinstellungen Seite Vorführungstimer Vorwärtszähler Untermenüoption Fabrikeinstellungen Seite Sicherheit Normal Shutter * Voll Untertitel Breitbild (16:9) Videoverzögerungssteuerung Zoom Zähluhr Filter Original * Testmuster Farbsättigung Breitbild natürlich* Fabrikeinstellungen Benutzerdefiniert *1 : Diese Funktion ist für die Serien EX600 und EX500 nicht Benutzereinstellung verfügbar.

  • Seite 49: Menü Eingang

    Menü Eingang SVGA 1 PC-Systeme für diesen Projektor sind Wählen Sie aus dem Hauptmenü die Option [Eingang] ausgewählt. Der Projektor wählt das richtige (siehe „Navigieren im Menü“ auf Seite 46) und System aus und zeigt es an. wählen Sie dann die Option aus dem Untermenü. * Modus 1 und SVGA 1 sind Beispiele.
  • Seite 50 Menü Eingang Y, Pb/Cb, Pr/Cr Auto Der Projektor erfasst ein anliegendes Videoquellensignal automatisch und nimmt selbst die optimalen Einstellungen vor. Y, Pb/Cb, Pr/Cr SIGNAL-FORMAT Falls der Projektor nicht in der Lage ist, ein Videobild richtig wiederzugeben, muss das richtige Videokomponentensignal aus [480i], [576i], [480p], [576p], [720p], [1 035i], [1 080i] und [1 080p] ausgewählt werden.

  • Seite 51: Auto Pc-Anpassung

    Auto PC-Anpassung Auto PC-Anpassung Wählen Sie aus dem Hauptmenü die Option [PC-Anpassung] (siehe „Navigieren im Menü“ auf Seite 46) und wählen Sie dann die Option aus dem Untermenü. Fernbedienung Seitenbedienfeld Auto PC-Anpassung Die Funktion Auto PC-Anpassung passt die Einstellungen für [Fine Sync.], [Tracking], [H Position] und [V Position] automatisch an die Einstellungen Ihres Computers an.

  • Seite 52: Manuelle Pc-Anpassung

    Manuelle PC-Anpassung Manuelle PC-Anpassung H Position Wählen Sie aus dem Hauptmenü die Option [PC-Anpassung] (siehe „Navigieren im Menü“ auf Seite 46) und wählen Sie dann die Option aus dem Drücken Sie ▲▼, um das [H Position] Untermenü. auszuwählen Drücken Sie die Taste <ENTER>, um das Seitenbedienfeld Fernbedienung Dialogfeld für Einstellungen anzuzeigen.

  • Seite 53: Pc-Konfiguration

    Manuelle PC-Anpassung Reset PC-Konfiguration Rücksetzung, alle Einstellungen werden auf die vorherigen Drücken Sie ▲▼, um das Werte zurückgestellt. [PC-Konfiguration] auszuwählen. Drücken Sie ▲▼, um das [Reset] Drücken Sie ► oder die Taste <ENTER>, auszuwählen. um das nächste Untermenü anzuzeigen Drücken Sie die Taste <ENTER>. und Informationen über die H-Sync.-Freq.

  • Seite 54: Bildauswahl

    Bildauswahl Natürlich Wählen Sie aus dem Hauptmenü die Option [Bildauswahl] (siehe „Navigieren im Menü“ auf Seite 46) und wählen Sie dann die Option aus dem Natürliches, im Projektor voreingestelltes Bildniveau. Untermenü. Drücken Sie ▲▼, um das [Natürlich] auszuwählen, und drücken Sie die Taste <ENTER>.

  • Seite 55: Image Adjust

    Image adjust Image adjust Farbsättigung Wählen Sie aus dem Hauptmenü die Option [Image adjust] (siehe „Navigieren im Menü“ auf Seite 46) und wählen Sie dann die Option aus dem Drücken Sie ▲▼, um das [Farbsättigung] Untermenü. auszuwählen. Drücken Sie die Taste <ENTER>, um das Fernbedienung Seitenbedienfeld Dialogfeld für Einstellungen anzuzeigen.

  • Seite 56: Farbtemperatur

    Image adjust Farbtemperatur Blau Drücken Sie ▲▼, um das [Farbtemperatur] Drücken Sie ▲▼, um das [Blau] auszuwählen. auszuwählen. Drücken Sie die Taste <ENTER>, um das Drücken Sie die Taste <ENTER>, um das Dialogfeld für Einstellungen anzuzeigen. Dialogfeld für Einstellungen anzuzeigen. Wählen Sie mit ◄►...

  • Seite 57: Schärfe

    Image adjust Schärfe Progressiv Drücken Sie ▲▼, um das [Schärfe] Drücken Sie ▲▼, um das [Progressiv] auszuwählen. auszuwählen. Drücken Sie die Taste <ENTER>, um das Drücken Sie die Taste <ENTER>, um das Dialogfeld für Einstellungen anzuzeigen. Dialogfeld anzuzeigen. Drücken Sie ◄►, um die gewünschte Passen Sie den Einstellwert mit ◄►...

  • Seite 58: Projektionsfläche

    Projektionsfläche Projektionsfläche Original Wählen Sie aus dem Hauptmenü die Option [Format Bild] (siehe „Navigieren im Menü“ auf Seite 46), und wählen Sie dann die Option aus dem Bildanzeige in der Originalgröße. Wenn die Originalbildgröße Untermenü. größer als die Bildschirmgröße* ist, wechselt der Projektor automatisch in den Schwenkmodus.

  • Seite 59: Benutzereinstellung

    Projektionsfläche Zum Verlassen des Modus Digitaler Zoom +/- können Sie Benutzereinstellung eine beliebige Taste betätigen, außer der Tasten <D.ZOOM> , <ENTER> und der Tasten ▲▼◄►. Mit dieser Funktion passen Sie Bildgröße und -position manuell an. Um auf die Größe des vorherigen Bilds zurückzuschalten, können Sie unter „Bildformateinstellung“...

  • Seite 60: Deckenpro

    Projektionsfläche Deckenpro. Reset Diese Funktion wird benötigt, wenn der Projektor an einer Rücksetzung, alle Einstellungen werden auf die vorherigen Decke montiert wird. Werte zurückgestellt. Drücken Sie ▲▼, um das [Reset] Drücken Sie ▲▼, um das [Deckenpro.] auszuwählen, und drücken Sie die Taste auszuwählen, und drücken Sie die Taste <ENTER>.

  • Seite 61: Ton

    Stumm Wählen Sie aus dem Hauptmenü die Option [Ton] (siehe „Navigieren im Menü“ auf Seite 46), und wählen Sie dann die Option aus dem Untermenü. Drücken Sie ▲▼, um das [Stumm] auszuwählen, und drücken Sie die Taste Fernbedienung Seitenbedienfeld <ENTER>. Drücken Sie die Taste <ENTER>, um die Stummschaltung auf [Ein] bzw.

  • Seite 62: Einstellung

    Doppelt Zeigt das Bildschirmmenü in seiner den Tasten ▲▼ aus. doppelten normalen Größe auf dem Bildschirm an. Beispiel: Nur PT-EZ570E *1 : Diese Funktion gilt nur für die Serien EZ570 Taste Eingangssignal Diese Funktion stellt automatisch das Eingangssignal fest. Wird ein Signal festgestellt, dann endet die Suche.

  • Seite 63: Anzeige

    Einstellung Anzeige Logo Mit dieser Funktion kann eingestellt werden, ob bestimmte Mit dieser Funktion lässt sich das Bildlogo über die Anzeigen auf dem Bildschirm eingeblendet werden sollen. Funktionen [Logoauswahl], [Logo PIN Code Sperre] und [Logo PIN Code Wechsel] anpassen. Drücken Sie ▲▼, um das [Anzeige] Drücken Sie ▲▼, um das [Logo] auszuwählen.

  • Seite 64: Bild In Bild

    Einstellung Auswahl von Bild 1 oder Bild 2 Achtung Im Modus Bild im Bild und bei deaktiviertem Notieren Sie sich den neuen Logo-PIN-Code und halten Sie ihn Bildschirmmodus können Sie das Haupt- bzw. das griffbereit. Falls die Nummer verloren geht, lässt sich der sekundäre Bild durch Drücken der Taste <ENTER>...

  • Seite 65: Hdmi

    Einstellung HDMI Lampenleistung Diese Funktion wird nur für die HDMI-Eingangsquelle Mit dieser Funktion kann die Bildhelligkeit eingestellt verwendet. werden. Drücken Sie ▲▼, um das [HDMI] Drücken Sie ▲▼, um das auszuwählen. [Lampenleistung] auszuwählen, und drücken Sie die Taste <ENTER>. Drücken Sie ► oder die Taste <ENTER>. Die Namen für die Ausgangseinstellungen für Digital R/G/B Drücken Sie ▲▼, um einen der Modi sind von Gerät zu Gerät unterschiedlich.

  • Seite 66: Einfacher Modus

    Einstellung Einfacher Modus Fernbedienungssensor Diese Funktion wählt aus, ob der „ Vereinfacht “ -Modus Wählen Sie eine Position des Infrarotempfängers der aktiviert werden soll. Fernbedienung aus. Drücken Sie ▲▼, um das [Einfacher Drücken Sie ▲▼, um das Modus] auszuwählen, und drücken Sie die [Fernbedienungssensor] auszuwählen.

  • Seite 67: Automat. Lampenabschaltung

    Einstellung Wenn der Bereitschafts Modus auf [Eco] gesetzt ist, können Sie Automat. Lampenabschaltung im [Standby-Modus] des Projektors keine Netzwerkfunktionen verwenden. Einige RS-232C Protokollbefehle können dann Zur Verminderung der Leistungsaufnahme und zum ebenfalls nicht verwendet werden. Verlängern der Lampenlebensdauer wird bei eingeschalteter Bei der Einstellung [Netzwerk] können Sie Netzwerkfunktionen verwenden, wenn der Projektor im Standby-Modus ist.

  • Seite 68: Sicherheit

    Einstellung Ausführen PIN Code Sperre Mit dieser Funktion können unbefugte Personen von der Drücken Sie ▲▼, um eine der Optionen funktionsanleitung ausgeschlossen werden. Dazu stehen unten auswählen, und drücken Sie dann die folgenden Einstellungen zur Verfügung: die Taste <ENTER>. Drücken Sie ▲▼, um die gewünschten Optionen unten auszuwählen.

  • Seite 69: Untertitel

    Einstellung Drücken Sie ▲▼, um die gewünschten Untertitel Elemente wie folgt auszuwählen. [Nur für NTSC-, 480i-Eingang] Ermöglicht die Shutter-Bedienung Drücken Sie ▲▼, um das [Untertitel] von der Fernbedienung und vom auszuwählen. Seitenbedienfeld des Projektors aus. Drücken Sie ► oder die Taste <ENTER>, um das Untermenü...

  • Seite 70: Zähluhr Filter

    Einstellung Reset Zähluhr Filter Zähluhr Filter Achten Sie darauf, dass nach der Reinigung oder dem Diese Funktion legt die Häufigkeit für die Reinigung oder Austausch der Filtereinheit die Zähluhr des Filters den Austausch der Filtereinheit fest. zurückgesetzt wird. Drücken Sie ▲▼, um [Reset Zähluhr Drücken Sie ▲▼, um [Zähluhr Filter] auszuwählen.

  • Seite 71: Information

    Information Information Lampenleistung Wählen Sie aus dem Hauptmenü die Option Die ausgewählte Sprache wird angezeigt. [Information] (siehe „Navigieren im Menü“ auf Seite 46). Lampenstatus Fernbedienung Seitenbedienfeld Der ausgewählte Lampenmodus wird angezeigt. Lampenlaufzeit Auch die Gesamt-Lampenbrenndauer wird angezeigt. Zähluhr Filter Die Filterbetriebszeit wird angezeigt. Automat.

  • Seite 72: Netzwerk

    Netzwerk Netzwerk Default gateway Geben Sie die Gateway-Adresse Wählen Sie im Hauptmenü [Netzwerk] aus (siehe (Anzeige und Einstellung ein, wenn kein DHCP-Server „Navigation durch das Menü“ auf Seite 46), und der Gateway-Adresse) verwendet wird. wählen Sie dann das Element aus dem Untermenü. DNS1 Geben Sie die DNS- (Anzeige der bevorzugten...

  • Seite 73: Netzwerk Status

    Netzwerk Dieser Projektor unterstützt die folgende Anwendungssoftware von der Firma Crestron. RoomView ® Express Fusion RV RoomView ® Server Edition „Crestron RoomView“ ist ein System, das von Crestron Electronics, Inc. entwickelt wurde, die gemeinsam über das Netzwerk verbundene Mehrfachsystemgeräte von einem Computer aus verwaltet und kontrolliert.

  • Seite 74: Netzwerkverbindungen

    Netzwerk Netzwerkverbindungen Der Projektor besitzt eine Netzwerkfunktion und die folgenden Bedienungen sind vom Computer aus mit der Webbrowsersteuerung möglich. Einstellung und Anpassung des Projektors. Anzeige des Projektorstatus. Übertragung einer E-Mail-Nachricht, wenn es ein Problem mit dem Projektor gibt. Hinweis Ein Netzwerkkabel ist erforderlich, um die Netzwerkfunktion nutzen zu können. Computer Projector Netzwerkkabel (gerade)

  • Seite 75: Zugriff Über Einen Web-Browser

    Geben Sie die IP-Adresse des Projektors im URL-Eingabefeld des Web-Browsers ein. Geben Sie „User name“ und „Password“ ein. Für den Benutzernamen sind werksseitig user1 (Benutzerrechte) oder admin1 (Administratorrechte) als Standardeinstellung festgelegt und panasonic (in Kleinbuchstaben) für das Passwort. Drücken Sie [OK], um die Seite mit dem Status des Projektors anzuzeigen.

  • Seite 76: J Seite Für Status Des Projektors

    Netzwerk Beschreibung aller Optionen 1 Register für Seitenwahl 5 Schaltfläche zur Änderung des Passworts Klicken Sie auf diese, um Seiten zu wechseln. Klicken Sie auf diese Schaltfläche, um die Seite zur Änderung des Passworts anzuzeigen. 2 Schaltfläche Monitorinformationen Wenn Sie auf diese Schaltfläche klicken, wird 6 Taste CRESTRON RoomView der Status des Projektors angezeigt.
  • Seite 77 Netzwerk Fehlerinformationsseite Klicken Sie bei Anzeige von [Error (Detail)] im Display der Spalte mit Informationen zur Eigendiagnose im Bildschirm [Projector status] auf den Bildschirmbereich, um die Fehlerdetails anzuzeigen. • Abhängig von der Art des Fehlers wird der Projektor zu seinem eigenen Schutz ggf. in den Bereitschaftsmodus geschaltet. Normaler Betrieb FAILED :Es ist ein Problem aufgetreten WARNNING:Warnung...

  • Seite 78: J Seite Grundlegende Steuerung

    Netzwerk Seite Grundlegende steuerung Um von einer anderen Seite hierher zu gelangen, klicken Sie auf [Projector control], dann auf [Basic control]. 1 Regelung von Standby/On 3 Umschalten des Bild-Modus 2 Auswahl des Eingangssignals 4 Ein- oder Ausschalten der Funktion SHUTTER*/AV MUTE* Wenn SHUTTER angezeigt wird, gilt dies nur für die Serien EZ570, EW630 und EX600.
  • Seite 79 Netzwerk Funktionsweise der Funktion Trapezkorrektur Funktionen bei Lensshift/Objektivverschiebung Bedienungsmöglichkeiten bei Zoom Funktionen bei Fokus Funktionen bei Testmuster 10 Return to factory default setting * Bei den Serien EW530 und EX500 werden die Tasten <LINKS> und <RECHTS> grau angezeigt und sind nicht verfügbar.

  • Seite 80: J Seite Zur Netzwerkkonfiguration

    Netzwerk Seite zur Netzwerkkonfiguration Die Netzwerkeinstellungen des Projektors können geändert werden, wenn die Verbindung mit Administratorrechten hergestellt wird. LAN-Einstellungen Klicken Sie im Menü auf [Detailed set up]. Klicken Sie auf [Change] um die LAN-Einstellungen zu ändern. Um zum vorherigen Fenster zurückzukehren, klicken Sie auf [Back].

  • Seite 81: J Einstellungsseite Eco-Management

    Netzwerk Ping-Testseite Auf dieser Seite können Sie überprüfen, ob das Netzwerk eine Verbindung zum E-Mail-Server, zum POPServer, zum DNS- Server usw. herstellen kann. Klicken Sie auf [Detailed set up] und dann auf [Ping test], um die Ping-Testseite anzuzeigen. Anzeige, wenn die Verbindung erfolgreich war. Anzeige, wenn die Verbindung fehlgeschlagen ist.

  • Seite 82: J E-Mail-Einrichtungsseite

    Netzwerk E-Mail-Einrichtungsseite Bei diesem Projektor kann eine E-Mail-Meldung an eine oder mehrere voreingestellte E-Mail-Adressen (maximal zwei Adressen) gesendet werden, wenn ein Problem auftritt oder die Lampennutzungsdauer den eingestellten Wert erreicht. Klicken Sie auf [Detailed set up] und dann [E-mail set up], um die Seite zur Einrichtung der E-Mail zu aktivieren. 1 Wählen Sie [Enable], um die E-Mail-Funktion zu 5 Es kann der Mindestzeitabstand für die erneute benutzen.

  • Seite 83: J Seite Für Einrichtung Der Authentifizierung

    Netzwerk E-Mail-Einrichtungsseite (Fortsetzung) 9 Geben Sie die E-Mail-Adresse2 des gewünschten Empfängers ein. 10 Wählen Sie die Bedingungen für die Versendung von E-Mails aus. MAIL CONTENTS: Wählen Sie zwischen [NORMAL] oder [SIMPLE]. ERROR: Im Selbsttest wird ein Fehler erkannt. LAMP RUNTIME: Die restliche Lebensdauer der Lampe hat den im Feld angegebenen Wert erreicht.

  • Seite 84: Inhalt Der Versendeten E-Mails

    Netzwerk Inhalt der versendeten E-Mails Wenn die E-Mail-Einrichtung abgeschlossen wurde, werden E-Mails mit folgendem Inhalt versendet. === Panasonic projector report(CONFIGURE) === Projector Type : PT-EZ570 Serial No : 000000000 ----- E-mail setup data ----- TEMPERATURE WARNING SETUP MINIMUM TIME at [ 60] minutes interval...

  • Seite 85: J Einstellungsseite Befehlsport

    Netzwerk Wenn ein Fehler auftritt, wird folgende E-Mail versendet. === Panasonic projector report(ERROR) === Projector Type : PT-EZ570 Serial No : 000000000 ----- check system ----- MAIN CPU BUS INTAKE AIR TEMPERATURE AROUND LAMP TEMPERATURE OPTICS MODULE TEMPERATURE LAMP REMAIN TIME...
  • Seite 86 Netzwerk Seite Passwort ändern Klicken Sie auf [Change password]. 1 Wird verwendet, um die Einstellung von [Administrator] zu ändern 2 Wird verwendet, um die Einstellung von [User] zu ändern 3 Wird verwendet, um die Einstellung des Passwortes zu ändern  Administrator-Konto 1 Zeigt das zu ändernde Konto an 2 Eingabefeld Aktueller Benutzername 3 Eingabefeld Aktuelles Passwort...
  • Seite 87 Netzwerk [CRESTRON RoomView]-Seite Sie können den Projektor überwachen/kontrollieren, indem Sie RoomView verwenden. Um die Bedienseite von RoomView des Websteuerungsbildschirms anzuzeigen, ist der Zugang mit Administratorrechten erforderlich. (Die [CRESTRON RoomView]-Schaltfläche wird nicht auf dem Websteuerungsbildschirm für Benutzerrechte angezeigt.) Wenn Sie auf [CRESTRON RoomView] klicken, wird die Bedienseite von RoomView angezeigt. Wenn auf Ihrem Computer Adobe Flash Player nicht installiert ist oder Ihr Browser Flash nicht unterstützt, kann diese Seite nicht angezeigt werden.
  • Seite 88 Netzwerk [Info]-Seite Klicken Sie auf der Bedienseite auf [Info]. 1 [Projector Name] Zeigt den Namen des Projektors an. 2 [Mac Address] Zeigt die MAC-Adresse an. 3 [Resolution] Anzeige der Auflösung des Projektors. 4 [Lamp Hours] Zeigt die Lampenbetriebsdauer an (umgewandelter Wert). 5 [Power Status] Zeigt den Betriebszustand an.

  • Seite 89: Über Den Anzeigenstatus

    Über den Anzeigenstatus Über den Anzeigenstatus Wenn sich eine Anzeige einschaltet Wenn ein Problem innerhalb des Projektors auftritt, wird dies durch die Temperaturanzeige <TEMP>, die Filteranzeige <FILTER>, die Verschlussanzeige <SHUTTER*/AV MUTE*> und die Anzeige für die Lampe <LAMP> angezeigt. Überprüfen Sie den Status der Anzeigen und ergreifen Sie die folgende Maßnahme. * <SHUTTER>-Anzeige (Nur für die Serien EZ570, EW630 und EX600.) * <AV MUTE>-Anzeige (Nur für die Serien EW530 und EX500.) VORSICHT...

  • Seite 90: J Bei Einem Problem Mit Der Innentemperatur

    Über den Anzeigenstatus Bei einem Problem mit der Innentemperatur Der Status der Anzeige wird mit den folgenden Symbolen angezeigt. : Aus, : Ein,  : Blinkt, „: Aus oder Ein oder Blinkend Anzeige <ON(G)/ <SHUTTER/ Status des Projektors <TEMP> <LAMP> STANDBY(R)>...

  • Seite 91: J Bei Einem Problem Mit Dem Innenbetrieb

    Über den Anzeigenstatus Bei einem Problem mit dem Innenbetrieb Der Status der Anzeige wird mit den folgenden Symbolen angezeigt. : Aus, : Ein, : Blinkt, „: Aus oder Ein oder Blinkend Anzeige <ON(G)/ <SHUTTER/ Status des Projektors <TEMP> <LAMP> STANDBY(R)> <FILTER>...

  • Seite 92: J Bei Einem Problem Mit Der Lampe

    Über den Anzeigenstatus Bei einem Problem mit der Lampe Der Status der Anzeige wird mit den folgenden Symbolen angezeigt. : Aus, : Ein,  : Blinkt, „: Aus oder Ein oder Blinkend Anzeige <ON(G)/ <SHUTTER/ Status des Projektors <TEMP> <LAMP> STANDBY(R)>...

  • Seite 93: Wartung/Austausch

    Wartung/Austausch Vor der Reinigung/dem Austausch der Einheit Wenn Sie Teile warten oder ersetzen, achten Sie darauf, dass die Stromzufuhr ausgeschaltet ist, und ziehen Sie den Netzstecker aus der Steckdose. ( Æ Seite 35, 39) Æ Stellen Sie sicher, dass Sie die Vorgehensweise aus dem Punkt „Projektor ausschalten“ ( Seite 39) beachten, bevor Sie die Stromzufuhr herstellen.

  • Seite 94: Reinigung Des Luftfilters

    Wartung/Austausch Reinigung des Luftfilters Entfernen des Staubs vom Luftfilter (i) Entfernen Sie den Staub vom Luftfilter, indem Sie einen Staubsauger oder ein anderes Reinigungsgerät verwenden. Wenn der Staub nach der Reinigung mit einem Staubsauger immer noch besteht, waschen Sie den Luftfilter mit Wasser.

  • Seite 95: Austausch Der Einheit

    Wartung/Austausch Austausch der Einheit Zähluhr für den Filter zurücksetzen Schalten Sie den Projektor aus und Filterabdeckung ziehen Sie das Netzkabel aus der Steckdose. Befreien Sie als erstes die Projektoroberseite und die Lüfteröffnungen von Staub. Drücken Sie beim Symbol ▼ die ▲▼...

  • Seite 96: J Hinweise Zum Ersetzen Der Lampeneinheit

    Wartung/Austausch J Lampeneinheit Die Lampeneinheit ist ein Verschleißteil. Sie können die gesamte Nutzungsdauer im Menü Information unter Lampenbetriebszeit auf Seite 71 überprüfen. Wir empfehlen, die Lampeneinheit von einem autorisierten Techniker ersetzen zu lassen. Wenden Sie sich an Ihren Händler. Wenden Sie sich zum Erwerb der Ersatz-Lampeneinheit (ET-LAE200) an Ihren Händler. VORSICHT: ■...

  • Seite 97: J Austauschen Der Lampeneinheit

    Wartung/Austausch Austauschen der Lampeneinheit VORSICHT: Wenn der Projektor an einer Decke montiert ist, halten Sie Ihr Gesicht beim Arbeiten nicht in die Nähe des Projektors. Bringen Sie die Lampeneinheit und die Lampeneinheit-Abdeckung sicher an. Wenn beim Einbauen der Lampe Schwierigkeiten auftreten, entfernen Sie die Lampe noch einmal, und wiederholen Sie den Versuch.

  • Seite 98: Fehlerbehebung

    Fehlerbehebung Überprüfen Sie folgende Punkte. Ausführliche Informationen finden Sie auf den entsprechenden Seiten. Problem Ursache Siehe Seite Das Netzkabel ist möglicherweise nicht richtig angeschlossen. — An der Netzsteckdose liegt keine Spannung an. — Das Gerät schaltet sich Der Schutzschalter wurde ausgelöst. —...
  • Seite 99 Fehlerbehebung Problem Ursache Siehe Seite Der Videorecorder oder eine andere Signalquelle funktioniert nicht richtig. — Das Bild wird nicht richtig angezeigt. Es liegt ein Signal an, das mit dem Projektor nicht kompatibel ist. 109-113 Das Kabel ist unter Umständen länger als das optionale Kabel. —...

  • Seite 100: Technische Informationen

    NAME ? Abfrage des Projektornamens Der unter [Projektorname] im Menü [Netzwerk] festgelegte Name. INF1 ? Abfrage des Herstellernamens Gibt „Panasonic“ an. Geben Sie den Modellnamen entweder mit „EZ570”, „EW630“, INF2 ? Abfrage der Modellbezeichnung „EW530“, „EX600“ oder „EX500“. INF0 ? Abfrage sonstiger Informationen Gibt weitere Informationen, beispielsweise die Versionsnummer an.

  • Seite 101: Steuerbefehle Via Lan

    „xxxxxx:yyyyy:zzzzzzzz“ xxxxxx : Administratorrechte-Benutzername für WEB-STEUERUNG (Standardbenutzername ist „admin1“) yyyyy : Passwort vom oben genanntem Administratorrechte-Benutzer (Standardpasswort ist „panasonic“) zzzzzzzz : 8-Byte Zufallszahl, die in Schritt 2 erhalten wurde Befehl-Übertragungverfahren Führen Sie die Übertragung aus, indem Sie das folgende Befehlsformat benutzen.
  • Seite 102 Technische Informationen Wenn in WEB-Steuerung das Passwort für Administratorrechte nicht eingestellt ist (kein Sicherheitsmodus) Verbindungsmethode Suchen Sie die IP-Adresse und Port-Nummer (Ausgangswert = 1 024) des Projektors und fordern Sie die Verbindung zum Projektor an. Entnehmen Sie die IP-Adresse dem Menü-Bildschirm des Projektors und die Port-Nummer der WEB-Steuerseite. IP address: Abzufragen im HAUPTMENÜ...

  • Seite 103: Serieller Anschluss

    Technische Informationen Serieller Anschluss Der serielle Anschluss im Buchsenbereich des Projektors entspricht der Schnittstellenspezifikation RS-232C. Damit kann der Projektor über einen Computer, der mit diesem Anschluss verbunden ist, gesteuert werden. Anschluss Anschlüsse am Projektor Computer D-Sub-Buchse, 9-polig D-Sub-Stecker, 9-polig Verbindungskabel (ungekreuzt) Stiftzuweisungen und Signalnamen D-Sub-Buchse, 9-polig Stiftnr.

  • Seite 104: J Grundformat (Mit Unterbefehl)

    Technische Informationen Grundformat Die Übertragung beginnt mit STX und wird dann mit, dem Befehl, dem Parameter und schließlich ETX fortgesetzt. Fügen Sie je nach Befehl die entsprechenden Parameter hinzu. Doppelpunkt (1 Byte) Parameter 3 Befehlszeichen Ende Start (Länge nicht festgelegt) (3 Byte) (1 Byte) (1 Byte)
  • Seite 105 Technische Informationen Kabelspezifikationen <Bei Anschluss an einen PC> Computer (DTE Projektor Spezifikationen) Steuerungsbefehle Bei der Funktionsanleitung über einen Computer stehen folgende Befehle zur Verfügung: [Projektor-Steuerbefehl] Befehl Bedeutung Bemerkungen Stromzufuhr [EIN] Stromversorgung [AUS] (Parameter) PC1 = PC1 PC2 = PC2 RG1 = RGB1 RG2 = RGB2 CP1 = INPUT 2 :Y, Pb/Cb, Pr/Cr Eingangswahl...

  • Seite 106: Andere Anschlüsse

    Technische Informationen Andere Anschlüsse Stiftzuweisungen und Signalnamen des <S-VIDEO IN>-Anschlusses Stiftnr. Signalnamen Außenansicht Masse (Luminanzsignal) Masse (Farbsignal) Helligkeitssignal Farbsignal Stiftbelegung und Signalnamen des Anschlusses <RGB> Stiftnr. Signalnamen Außenansicht G/G SYNC/Y + 5 V DDC-Daten HD/SYNC : Nicht zugewiesen DDC-Uhr : Masse-Anschlüsse Stiftbelegung und Signalnamen des Anschlusses <MONITOR OUT>...

  • Seite 107: J Pin-Belegung Und Signalnamen Von Anschluss

    Technische Informationen J Pin-Belegung und Signalnamen von Anschluss <DVI-D> Stiftnr. Stiftnr. Signalnamen Außenansicht T.M.D.S. Data2– Masse (für +5 V) T.M.D.S. Data2+ Hot-Plug-fähig T.M.D.S. Data2 Schirm T.M.D.S. Data0– DDC Takt T.M.D.S. Data0+ DDC Daten T.M.D.S. Data0 Schirm T.M.D.S. Data1– T.M.D.S. Takt Schirm T.M.D.S.

  • Seite 108: Liste Zu Bild In Bild

    Technische Informationen Liste zu Bild in Bild Eingang 1 Eingang 2 Eingang 3 Bild 2 DVI- Y, Pb/Cb, Y, Pb/Cb, RGB(PC DVI-D HDMI Video RGB Video S-video analog) (Scart) Bild 1 D(HDCP) Pr/Cr Pr/Cr RGB(PC analog) RGB(Scart) Eingang 1 DVI-D DVI-D(HDCP) HDMI Eingang 2 Video...

  • Seite 109: Liste Der Kompatiblen Signale

    Technische Informationen Liste der kompatiblen Signale Die folgende Tabelle gibt die mit den Projektoren kompatiblen Signaltypen an. Format : V = VIDEO, S = S-VIDEO, C = COMPUTER, Y = YP , H = HDMI, D = DVI-D Abtastfrequenz Bildqualität * Anzeigeauflösung Pixelfrequenz B in B...
  • Seite 110 Technische Informationen Abtastfrequenz Bildqualität * Anzeigeauflösung Pixelfrequenz B in B Modus Format Serien Serien EW630 EX600 (Punkte) (MHz) H (kHz) Serien EZ570 (Hz) Serien EW530 Serien EX500 38,000 60,510 40,128 38,600 60,310 38,600 SVGA 800 x 600 32,700 51,090 32,700 38,000 60,510 40,128...
  • Seite 111 Technische Informationen Abtastfrequenz Bildqualität * Anzeigeauflösung Pixelfrequenz B in B Modus Format Serien Serien EW630 EX600 (Punkte) (MHz) H (kHz) Serien EZ570 (Hz) Serien EW530 Serien EX500 49,600 60,050 79,360 41,200 50,000 68,557 49,702 59,810 83,500 ○* 63,980 60,020 108,000 1 280 x 800 58,289 69,975...
  • Seite 112 Technische Informationen Abtastfrequenz Bildqualität * Anzeigeauflösung Pixelfrequenz B in B Modus Format Serien Serien EW630 EX600 (Punkte) (MHz) H (kHz) Serien EZ570 (Hz) Serien EW530 Serien EX500 D-VGA 640 x 480 31,470 59,940 25,175 ○ D-XGA 1 024 x 768 48,363 60,000 65,000...
  • Seite 113 Technische Informationen *1 : Der Buchstabe „i“ hinter dem Auflösungswert kennzeichnet ein Signal mit Zeilensprung (Interlaced). *2 : Die Bildqualität wird durch folgende Symbole angegeben. AA: Maximale Bildqualität kann erzielt werden. Signale werden durch den Bildverarbeitungsschaltkreis umgewandelt. Ein gewisser Datenverlust tritt auf, um die Projektion einfacher zu machen. ○...

  • Seite 114: Technische Angaben

    Technische Angaben Modellnr. Serien EW530 Serien EW630 Serien EX500 Serien EX600 Serien EZ570 Stromversorgung AC100 V - 240 V 50 Hz/60Hz 100 V - 240 V 4,9 A-2,0 A 490 W Wenn der [Stand-by-Modus] in [Einstellung] auf [Eco] gesetzt ist: 0,4W Leistungsaufnahme Wenn der [Stand-by-Modus] in [Einstellung] auf [Netzwerk] gesetzt ist: 11W Wenn der [Stand-by-Modus] in [Einstellung] auf [Normal] gesetzt ist: 15W...
  • Seite 115 *7 : Dies ist ein Durchschnittswert. Abhängig vom einzelnen Gerät kann dies abweichen. Nur für PT-EX500E, PT-EX600E, PT-EW530E, PT-EW630E und PT-EZ570E. *8 : Wenn der Projektor in einer Höhe von 1 000 bis 2 700 m über NN verwendet wird, liegt die Umgebungsbetriebstemperatur bei 0 bis 30 °C.

  • Seite 116: Abmessungen

    Sicherheitsregeln betreffend Aufhängevorrichtung Technische Angaben Abmessungen <Gerät: mm> 49,2 370,5 332,2 157,3 354,3 244,8 99,5 43,2 88,6 68,5 4° 206,0 150,0 153,3 178,5 260,0 155,0 489,5 164,0 412,0 38,8 80,4 38,8 Hinweis Tatsächliche Abmessungen können abweichen. Die Abmessungen des Objektivzentrums befindet sich im Objektivverschiebungszentrum. Die Abmessungen gelten für einen Projektor mit Standardobjektiv.

  • Seite 117: Index

    Index Grundlegende Bedienfunktionen über Shutter ..........68 Abnehmen und Anbringen des die Fernbedienung ......41 Sicherheit........14, 68 Projektionsobjektivs ....25 Sicherheitshinweise zum Andere Anschlüsse .......106 Transport........12 Hauptmenü ........47 Anschluss des Netzkabels....35 Sicherheitshinweise zur HDMI ..........65 Anschluss des Projektors mit einem Aufstellung ........12 Helligkeit .........55 Kabel ...........23 Sofortstart ........67 Hintergrund ........63...

  • Seite 118: Umweltschutzinformationen Für Benutzer In China

    Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Umweltschutzinformationen für Benutzer in China Dieses Symbol gilt nur in China. Panasonic Corporation Web Site : http://panasonic.net/avc/projector/ © Panasonic Corporation 2012 W0412GC2123 -ST...

Diese Anleitung auch für:

Pt-ez570elPt-ew630ePt-ew630elPt-ew530ePt-ew530elPt-ex600e ... Alle anzeigen

Inhaltsverzeichnis
