Bedienungsanleitung
Funktionsanleitung
LCD-Projektor

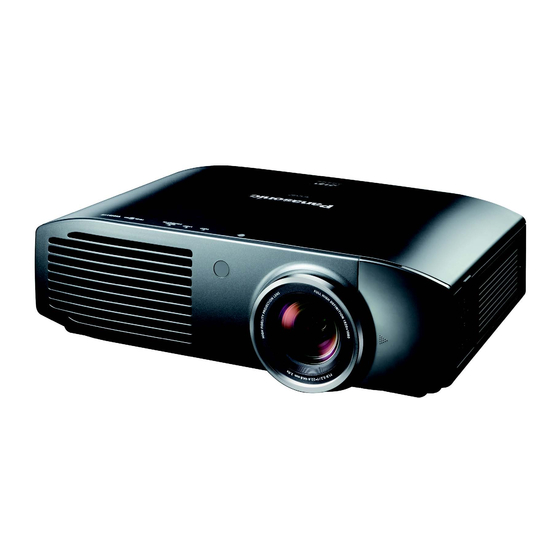

PT-AT5000E
Modell-Nr.
Vielen Dank für den Kauf dieses Panasonic-Produkts.
■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung (Anwendung / Funktionsanleitung) sorg-
fältig durch.
■ Lesen Sie sorgfältig den Abschnitt „Vor Gebrauch lesen" (
Seiten 6 bis 13).
DEUTSCH
TQBJ0397
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic PT-AT5000E
Inhaltszusammenfassung für Panasonic PT-AT5000E
- Seite 1 Bedienungsanleitung Funktionsanleitung LCD-Projektor PT-AT5000E Modell-Nr. Vielen Dank für den Kauf dieses Panasonic-Produkts. ■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung (Anwendung / Funktionsanleitung) sorg- fältig durch. ■ Lesen Sie sorgfältig den Abschnitt „Vor Gebrauch lesen“ ( Seiten 6 bis 13).
- Seite 2 WARNUNG: Diese Ausrüstung wurde auf Übereinstimmung mit den Grenzwerten für Digitalgeräte der Klasse B gemäß Teil 15 der FCC- Richtlinien (Federal Communication Commission) geprüft. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bieten, wenn das Gerät zuhause eingesetzt wird. Dieses Gerät erzeugt, verwendet und sendet eventuell Hochfrequenzenergie.
-
Seite 3: Funktionen Des Projektors
Funktionen des Projektors Funktionen des Projektors Kurzanleitung Kurzanleitung Wirklichkeitsgetreues Weitere Informationen finden Sie auf der 3D-Gefühl entsprechenden Seite. Dieser Projektor arbeitet mit 1. Aufstellen des Projektors einer 3D-Technik (Double- Seite 21) Speed-Laufwerk für 3D, 2D-3D- Umwandlung), damit vielfältige Inhaltsformate bei hoher Bildqualität betrachtet werden können. -
Seite 4: Inhaltsverzeichnis
Inhalt Lesen Sie sich den Abschnitt „Vor Gebrauch lesen“ sorgfältig durch. Seite 6 bis 13) Bedienung der Fernbedienung ...... 32 Sicherheitshinweise Verwalten der Objektiv-Einstellungen ......32 Vor Gebrauch lesen ........... 6 Auswählen der Bildauswahl .........32 Anpassen des Bildes ............32 Einführung Laden einer gespeicherten Einstellung .......33 Anzeigen des Menüs [VIERA LINK] ......33 Vorsichtsmaßnahmen ........ - Seite 5 Inhalt [CLOCK PHASE] ............57 [FUNKTIONSTASTEN MENÜ] ........77 [ASPEKT-FUNKTION] ..........58 [VERBINDUNGSEINSTELLUNGEN]......77 [WSS] ................60 [WEITERE FUNKTIONEN] ..........79 [BILDGRÖßE ANPASSEN] ..........60 [TESTBILD] ..............79 [TRAPEZ] ..............60 [LAMPEN BETRIEBSZEIT]..........79 [AUTOMATIK] ...............60 [3D EINSTELLUNGEN]-Menü ......61 Wartung [BILDSCHIRMGRÖßE] ..........61 TEMP- und LAMP-Anzeige ......80 [3D EINGABEFORMAT] ..........61 Behebung der angezeigten Probleme ......80 [LINKS/RECHTS TAUSCH] .........63 Pflege und Ersatzteile........
-
Seite 6: Vor Gebrauch Lesen
Vor Gebrauch lesen Vor Gebrauch lesen WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Verordnung 3 für Geräuschentwicklung. GSGV, 18 Januar 1991: Der Schalldruckpegel am Bedienerplatz ist gleich oder weniger als 70 dB (A) gemäß... - Seite 7 Vor Gebrauch lesen WICHTIG: FORMSTECKER (nur Großbritannien) LESEN SIE ZU IHRER SICHERHEIT DEN FOLGENDEN TEXT SORGFÄLTIG DURCH. Das Gerät wird mit einem dreipoligen Formstecker geliefert. Im Stecker befindet sich eine 13 A-Sicherung. Falls die Sicherung ersetzt werden muss, darf nur eine Sicherung, die eine Belastbarkeit von 13 A besitzt und von ASTA oder BSI bis BS1362 genehmigt ist, verwendet werden.
- Seite 8 Vor Gebrauch lesen WARNUNG: STROM „ Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. Schalten Sie die Stromversorgung aus, falls Fremdkörper oder Wasser in den Projektor gelangt sind.
- Seite 9 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Eine fehlerhafte Aufhängevorrichtung führt zu Unfällen durch Herunterfallen des Gerätes. Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
-
Seite 10: Lampenaustausch
Vor Gebrauch lesen WARNUNG: ZUBEHÖR „ Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. Verwenden Sie nur die vorgeschriebenen Batterien. Verwenden Sie keine Anodenbatterien. Erhitzen Sie die Batterien nicht bzw. -
Seite 11: Entfernen Der Batterien Batterien Der Fernbedienung
Vor Gebrauch lesen VORSICHT: GEBRAUCH/ INSTALLATION „ Stellen Sie keinen weiteren Projektor oder sonstige schweren Gegenstände auf dem Projektor ab. Stellen Sie keine schweren Gegenstände auf den Projektor, weil dieser beim Umfallen beschädigt werden und Verletzungen verursachen kann. Der Projektor wird beschädigt oder deformiert. Stützen Sie sich nicht auf den Projektor. - Seite 12 Bei Nichtbeachtung kann es zu einer Überhitzung, Entzündung oder Beschädigung kommen. Laden Sie wiederaufladbare 3D-Brillen über den USB-Anschluss eines 3D-kompatiblen Panasonic- Fernsehers oder mithilfe eines von Panasonic zugelassenen und im Lieferumfang der 3D-Brille enthaltenen Ladekabels auf. Eine Aufladung mit anderem Zubehör kann zur Beschädigung des Akkus, zu Überhitzung oder zu dessen völligem Ausfall führen.
- Seite 13 Vor Gebrauch lesen nde des Abschnitts „Vor Gebrauch lesen“ Marken • VGA und XGA sind Marken der International Business Machines Corporation. • S-VGA ist eine eingetragene Marke der Video Electronics Standards Association. • HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC.
-
Seite 14: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen Vorsichtsmaßnahmen Vorsichtshinweise für den Transport Das Projektionsobjektiv ist vibrations- und stoßempfindlich. Stellen Sie sicher, dass das Objektiv beim Transport mit dem mitgelieferten Objektivdeckel zugedeckt ist. Halten Sie beim Transport den Projektor an der Unterseite fest. Transportieren Sie den Projektor nicht mit herausgedrehten Vorderfüßen. Auf diese Weise können die Vorderfüße beschädigt werden. - Seite 15 Vorsichtsmaßnahmen ■ Hinweise zur Installation Stapeln Sie Projektoren nicht übereinander. Lüftungseinlass und -auslass des Projektors dürfen nicht abgedeckt werden. Montieren Sie den Projektor so, dass kalte bzw. warme Luft aus Klimaanlagen nicht in direkten Kontakt mit dem Lüftungseinlass und -auslass kommt. über 100 mm (4") über 100 mm (4") über 100 mm (4")
-
Seite 16: Hinweise Für Den Betrieb
Vorsichtsmaßnahmen Hinweise für den Betrieb ■ So zeigen Sie gestochen scharfe Videobilder an Eine klare Videoqualität mit hohem Kontrast erzielen Sie, indem Sie die Vorhänge schließen und alle Lichtquellen in der Nähe des Bildschirms ausschalten, damit kein Fremdlicht auf den Bildschirm fällt. In einigen Fällen kann je nach Anwendungsumgebung ein „Flackern“... -
Seite 17: Zubehör
*1*2 TY-EW3D10E *1: Wenn Sie nicht über ein 3D-TV-Gerät von Panasonic verfügen, das 3D-Videos unterstützt, verwenden Sie ein Gerät der Serie SANYO eneloop Mobile Booster KBC-L2, um Ihre 3D-Brille aufzuladen. Der nach KBC-L2 folgende Code kann je nach Land variieren, in dem das Produkt gekauft wurde. -
Seite 18: Über Ihren Projektor
Über Ihren Projektor Über Ihren Projektor Fernbedienung ■ Oberseite Signaltransmitter für die Fernbedienung Sendet Fernbedienungssignal. Richten Sie die Fernbedienung auf den Fernbedienungs-Signalempfänger an der Vorderseite des Projektors. ■ Vorderseite Passt den Zoom und Fokus an. Wenn der Netzschalter Zeigt das Menü [BILD] oder das eingeschaltet ist, können Sie Menü... -
Seite 19: Projektorgehäuse
Über Ihren Projektor Projektorgehäuse ■ Draufsicht und Vorderansicht Öffnung für Farbsensor Dieser Projektor verfügt jedoch nicht über einen Farbsensor. Temperaturanzeige Lampenanzeige Betriebsanzeige Luftauslassöffnung Signalempfänger für die Fernbedienung Lüftungseinlass, Luftfilterabdeckung Projektionsobjektiv Gerätesteuerungen Objektivdeckel Objektivverschiebungs-Hebel Schützt das Objektiv vor Staub und Verunreinigungen. Bringen Sie den Objektivdeckel an, wenn Sie das Gerät nicht verwenden. - Seite 20 Über Ihren Projektor ■ Rück- und Unteransicht Sicherheitsschlitz Lüftungseinlass Der Sicherheitsschlitz ist mit dem Kensington MicroSaver Security System kompatibel. Anschlüsse AC IN (Stromeingang) Schließen Sie das beigelegte Netzkabel an. Netzschalter Anpassung der Schalten Sie den Projektor vorderen Füße aus bzw. ein. Passen Sie den Projektionswinkel durch Hoch-/...
-
Seite 21: Aufstellung
Aufstellung Aufstellung Projektionsart Sie können die folgenden vier Projektionsarten verwenden. Wählen Sie eine für die Position des Projektors geeignete Projektionsart aus. Projektionsarten-Einstellungen finden Sie unter [PROJEKTIONSARTEN] im Menü [OPTIONEN]. ( Seite 74) ■ ■ Aufstellung auf einem Tisch/auf dem Aufstellung auf einem Tisch/auf dem Fußboden, Fußboden, Projektion von vorn Projektion von hinten (mit einer durchscheinenden... -
Seite 22: Hinweise Zur Projektion
Aufstellung Hinweise zur Projektion Installieren Sie den Projektor unter Berücksichtigung der nachstehenden Abbildung und des Projektionsabstands. Sie können die Anzeigegröße und Anzeigeposition gemäß der Größe der Projektionsfläche und der Projektionsflächenposition anpassen. Projektionsfläche Projektionsfläche Projektionsfläche L (LW - LT) Projektionsabstand (m) Höhe der Projektionsfläche (m) Breite der Projektionsfläche (m) Abstand vom Objektivmittelpunkt zum unteren Bildrand (m) -
Seite 23: Vorderfußanpassung Und Projektionswinkel
Aufstellung Größe der Projektionsfläche Seitenverhältnis 16:9 in 2.35:1 Diagonale der Projektionsfläche Mindestabstand Höchstabstand Höhenposition (SD) (LW) (LT) 1.27 m (50") 1.16 m (3' 10") 2.37 m (7' 9") -0.25 bis 0.75 m 1.52 m (60") 1.40 m (4' 7") 2.85 m (9' 4") -0.30 bis 0.90 m 1.78 m... -
Seite 24: Objektivverschiebung Und -Positionierung
Aufstellung Objektivverschiebung und -positionierung Wenn sich der Projektor nicht direkt vor der Mitte der Projektionsfläche befindet, können Sie die Position des projizierten Bildes mit den Objektivverschiebungs-Wählern innerhalb des Verschiebungsbereichs des Objektivs ändern. ■ Einstellung der Objektivverschiebung Entfernen Sie die Objektivverschiebungs-Abdeckung. Informationen dazu, wie Sie die Objektivverschiebungs- Abdeckung öffnen, finden Sie unter „Über Ihren Projektor“... -
Seite 25: Aufstellungsbereich Des Projektors
Aufstellung ■ Aufstellungsbereich des Projektors Die Aufstellposition kann innerhalb des folgenden Bereichs justiert werden. Weitere Informationen zur Anpassung der Projektionsflächenhöhe (SH) und -breite (SW) finden Sie unter „Hinweise zur Projektion“. ( Seite 22) ● Aufstellungsbereich des Projektors, wenn die Position der Projektionsfläche nicht geändert werden kann Projektor Projektor- Einstellungsbereich... -
Seite 26: Anschlüsse
Anschlüsse Anschlüsse Vor dem Anschluss an den Projektor Lesen und befolgen Sie die Betriebs- und Anschlussanleitungen für alle Peripheriegeräte. Die Peripheriegeräte müssen ausgeschaltet werden. Beziehen Sie die erforderlichen Verbindungskabel zum Anschluss des Systems für das entsprechende anzuschließende Gerät, falls diese nicht mitgeliefert wurden oder separat zu kaufen sind. Wenn das Videosignal von der Videoquelle heftig gestört ist, kann das projizierte Bild wacklig sein. -
Seite 27: Anschlussbeispiel: Hdmi In/Computer In
Anschlüsse Anschlussbeispiel: HDMI IN/COMPUTER IN Computerkabel HDMI-Kabel (handelsüblich) (handelsüblich) Zum RGB-Ausgang Zum HDMI-Ausgang Computer Blu-ray player Anmerkung Verwenden Sie ein HDMI-Hochfrequenzkabel (das den HDMI-Standards entspricht). Falls ein Kabel verwendet wird, das nicht den HDMI-Standards entspricht, kann das Videosignal unterbrochen werden, oder das Video wird möglicherweise nicht angezeigt. -
Seite 28: Ein- Und Ausschalten Des Projektors
Ein- und Ausschalten des Projektors Ein- und Ausschalten des Projektors Netzkabel Verwenden Sie das im Lieferumfang dieses Geräts enthaltene Netzkabel (andere Kabel passen u. U. nicht) und achten Sie darauf, dass es vollständig in den Projektor gesteckt ist. Stellen Sie sicher, dass der Netzschalter <MAIN POWER> auf <OFF> steht, bevor Sie das Netzkabel anschließen. Verwenden Sie das im Lieferumfang enthaltene Netzkabel, und achten Sie darauf, dass es vollständig eingesteckt ist. -
Seite 29: Einschalten Des Projektors
Ein- und Ausschalten des Projektors Achtung Der interne Lüfter wird in Betrieb gesetzt und kühlt den Projektor, während die Unterbrechung der Spannungsversorgung vorbereitet wird (wird durch oranges Leuchten der Betriebsanzeige angezeigt). Schalten Sie den Netzschalter nicht aus, und entfernen Sie nicht das Netzkabel. Anmerkung Wenn während der Vorbereitung auf die Unterbrechung der Spannungsversorgung die <POWER>-Taste gedrückt wird, kann es einige Zeit dauern, bis der Projektionsmodus aktiv ist. -
Seite 30: Ausschalten Der Spannungsversorgung
Ein- und Ausschalten des Projektors Ausschalten der Spannungsversorgung Prüfen Sie vor dem Betrieb des Geräts sorgfältig den Status der Betriebsanzeige. Betriebsanzeige 1) ~ 3) 1) Drücken Sie die POWER OFF-Taste < >. 4) Legen Sie den <MAIN POWER>-Schalter auf <OFF>, um den Projektor auszuschalten. Nun wird der Bestätigungsbildschirm angezeigt. -
Seite 31: Projizieren Eines Bildes
Seite 32) Drücken Sie beim Anzeigen von 3D-Videos zum Justieren Sie die Projektionsposition mithilfe des Anpassen die Tasten <ZOOM> und <FOCUS> auf der Objektivverschiebungs-Hebels. Gerätesteuerung. Panasonic empfiehlt eine Fokuseinstellung, nachdem ein Bild 30 Minuten oder länger angezeigt wurde. DEUTSCH - 31... -
Seite 32: Bedienung Der Fernbedienung
Bedienung der Fernbedienung Bedienung der Fernbedienung Auswählen der Bildauswahl Sie können zu den gewünschten Bildauswahleinstellungen umschalten. Drücken Sie Die Einstellungen werden wie folgt geändert, wenn die Taste gedrückt wird. [NORMAL] [DYNAMIK] [REC709] [KINO 2] [KINO 1] [D-CINEMA] [SPIEL MODUS] Anmerkung Sie können den Projektor innerhalb einer Reichweite Die Bildauswahleinstellungen können auch im von 7 m (23') mit der Fernbedienung bedienen. -
Seite 33: Laden Einer Gespeicherten Einstellung
Bedienung der Fernbedienung Laden einer gespeicherten Prüft, ob die Wellenform für jeden Y- Einstellung [SIGNAL (Helligkeit), R- (Rot), G- (Grün) und (BILD)] B- (Blau)-Wert für das gesamte Bild innerhalb des empfohlenen Bereichs liegt. Zeigen Sie das Menü [SPEICHER ABRUF] an. Prüft, ob die Wellenform für jeden Drücken Sie Y- (Helligkeit), R- (Rot), G- (Grün) -
Seite 34: Optionsauswahl
Bedienung der Fernbedienung oder drücken Sie ▲ ▼ ◄ ►, um durch die Optionsauswahl Eingangssignale zu schalten. Es kann etwas Zeit vergehen, bis das Video nach der Wenn die VIERA Link-Steuerung aktiviert ist, können Umschaltung des Eingangs geändert wird. Funktionsmenüs von externen Geräten angezeigt werden. -
Seite 35: Anzeigen Von 3D-Bildern
Beleuchtung (50 Hz) verwendet wird, Zur Darstellung von 3D-Stereobildern ist eine 3D- kann die Lichtquelle ggf. flackern. Schalten Sie in diesem Brille von Panasonic (optionales Zubehör) erforderlich. Fall die fluoreszierende Lichtquelle aus. Im Lieferumfang des Projektors ist keine 3D-Brille Wenn die 3D-Brille falsch herum aufgesetzt wird, kann enthalten. -
Seite 36: Kommunikationsbereich Eines 3D-Ir-Senders Und Einer 3D-Brille
Wiederaufladbare 3D-Brillen können nicht mit diesem Projektionsfläche 6 m (19'8") beträgt. Projektor aufgeladen werden. Wenn kein 3D-Fernseher - Wenn der Projektor vor der Projektionsfläche ohne von Panasonic mit 3D-Video-Unterstützung vorhanden Durchführung einer Objektivverschiebung angeordnet ist. ist, verwenden Sie zum Aufladen der Brille einen SANYO ... -
Seite 37: Menünavigation
Menünavigation Menünavigation Navigation durch das Menü H-POSITION ■ Bei Optionen, die nur aus dem Namen bestehen, Bedienung wird durch Drücken der <ENTER>-Taste der nächste Bildschirm angezeigt, und es können Drücken Sie erweiterte Einstellungen vorgenommen werden. Drücken Sie die Taste < MENU>... -
Seite 38: Menüliste
Menünavigation ■ POSITION] Menüliste ● S-VIDEO IN/VIDEO IN Einstellungen und Anpassungen des Projektors erfolgen über das Bildschirmmenü. Menüpunkte der Seite Standardeinstellung Details zur Funktionsweise der Optionsauswahl Bildschirmmenünavigation finden Sie unter [H-POSITION] „Navigation durch das Menü“. Seite 37) [V-POSITION] Die Optionsauswahl des Hauptmenüs wird angezeigt [ASPEKT-FUNKTION] [AUTO] und ermöglicht die Einstellung/Anpassung aller... - Seite 39 Menünavigation ■ SPRACHE] ■ OBJEKTIV-EINSTELLUNG] Sprache Seite Menüpunkte der Optionsauswahl Standardeinstellung [DEUTSCH] [ZOOM/FOKUS] — [FRANÇAIS] [OPTIK DATEN LADEN] — [ESPAÑOL] [OPTIK DATEN SICHERN] — [ITALIANO] [OPTIK DATEN — BEARBEITEN] [PORTUGUÊS] [AUTO BILDERFASSUNG] — [SVENSKA] [HORIZ.-POSITION] [NORSK] [VERTIK.-POSITION] [DANSK] [LINKER [POLSKI] MASKENBEREICH] [RECHTER [MAGYAR]...
-
Seite 40: [Bild]-Menü
[BILD]-Menü [BILD]-Menü [KONTRAST] Wählen Sie [BILD] im Hauptmenü von „Navigation durch das Menü“ ( Seite 37), und wählen Sie einen Menüpunkt aus der Sie können den Kontrast der Farben anpassen. Optionsauswahl. Passen Sie das Bild nach Auswahl eines Menüpunkts mit den -Tasten an. -
Seite 41: [Farbton]
[BILD]-Menü Wählen Sie einen Menüpunkt mit den [FARBTON] ▲▼-Tasten, und justieren Sie mit den -Tasten. Sie können den Farbton anpassen, wenn die weißen Wenn Sie während der Anpassung die ▲▼-Tasten Bereiche des projizierten Bildes bläulich oder rötlich auf dem Bildschirm drücken, wechselt der erscheinen. - Seite 42 [BILD]-Menü ■ [ANZEIGEPOSITION] Rauschen vorhanden ist oder das Wiedergabegerät Rauschen erzeugt. Sie können die Anzeigeposition der Eingabewellenform [AUTOM. EINSTELLUNG] stellt den Signalpegel während der Anzeige von Signal (Bild) einstellen. basierend auf dem Standardsignal der Projektionsfläche ein, welches aus 0 % und 100 % besteht, sodass die korrekte Anpassung nicht durchgeführt werden kann, Einstellungen Einstellungen...
- Seite 43 [BILD]-Menü Passen Sie [Y-SIGNAL (BILD)]/[Y-SIGNAL Passen Sie [B-SIGNAL (BILD)]/[B-SIGNAL (ZEILE)] an. (ZEILE)] an. Wählen Sie [BILD], und verwenden Sie die Wählen Sie [ERWEIT. MENÜ], und verwenden Sie -Tasten zur Anpassung von [HELLIGKEIT] und -Tasten zur Anpassung von [HELLIGKEIT B] [KONTRAST]. und [KONTRAST B].
-
Seite 44: [Split Einstellung]
[BILD]-Menü [SPLIT EINSTELLUNG] Anmerkung Wenn [SPLIT MODE] mithilfe der ▲▼-Tasten ausgewählt und [NORMAL] auf [GESPIEGELT] gesetzt wird, kann Bei einigen [BILD]-Menüpunkten können Sie eine der auf der linken Seite angezeigte Bildschirm bei Bildeinstellung durchführen, während Sie sich einen geteilter Bildschirmanzeige gespiegelt und angepasst bestimmten Bereich eines Standbilds in einem werden. -
Seite 45: [Erweit. Menü]
[BILD]-Menü Wählen Sie mithilfe der ▲▼-Tasten die Anmerkung Option [Y-EINSTELLUNG] aus, und drücken Während der Split-Einstellung können Sie keine Sie die <ENTER>-Taste. Menüpunkte anpassen, die grau angezeigt werden. Das Menü [Y-EINSTELLUNG] wird angezeigt. Der Punkt [TRAPEZ] unter [POSITION] wird während Es sind maximal 9 Punkte einstellbar. - Seite 46 [BILD]-Menü Passen Sie den Ton mit den b. Einstellung des Eingangspegels Drücken Sie zur Einstellung des Eingangspegels von ▲▼ -Tasten, der <ENTER>-Taste, der der aktuellen Einstellung aus kontinuierlich, bis <SUB MENU>-Taste oder der <DEFAULT>- der gewünschte Pegel erreicht ist. (Er kann nach links Taste an.
- Seite 47 [BILD]-Menü c. Einstellung des Ausgangspegels d. Ändern der Einstellung nach verschiedenen Drücken Sie zur Einstellung des Ausgangspegels Farbtypen Die Einstellungen werden wie folgt geändert, wenn die von der aktuellen Einstellung aus kontinuierlich die <ENTER>-Taste gedrückt wird. ▲▼-Tasten, bis der gewünschte Pegel erreicht ist. (Er kann nach oben und unten bewegt werden.) Y-EINSTELLUNG R-EINSTELLUNG...
-
Seite 48: Initialisieren Der Ergebnisse Der Gamma-Einstellung
[BILD]-Menü ● Initialisieren der Ergebnisse der Gamma- GAMMA HOCH Einstellung GAMMA MITTEL GAMMA-EINSTELLUNG EINSTELL-MODUS FORTGESCHRITTEN BILD GAMMA HOCH GAMMA FEIN POSITION GAMMA MITTEL GAMMA FEIN PUNKT SPRACHE Optionen des Menüs [ERWEIT. MENÜ] Standardeinstellung Y-EINSTELLUNG 3D EINSTELLUNGEN R-EINSTELLUNG [GAMMA HOCH] G-EINSTELLUNG B-EINSTELLUNG OBJEKTIV-EINSTELLUNG [GAMMA MITTEL]... -
Seite 49: Erstellen Eines Neuen Profils
[BILD]-Menü ■ [MPEG RAUSCHUNTERDR.] ■ [FARB MANAGE.] Hiermit können Sie das Rauschen unterdrücken, das bei Für den ausgewählten Modus in [BILDAUSWAHL] können Sie eine ausgewählte Farbe individuell mittels [CURSOR] der Projektion von Videos mit MPEG-Kompression auftritt. oder die sechs Farbkomponenten (Rot, Grün, Blau, Zyan, Magenta, Gelb) mittels [RGBCMY] einstellen. -
Seite 50: Einstellung Der Ausgewählten Farbe (Im [Einstell-Modus] [Rgbcmy])
[BILD]-Menü Drücken Sie die <ENTER>-Taste. Einstellung der ausgewählten Farbe (im Das Menü [CURSOR] (B) und die ausgewählte [EINSTELL-MODUS] [RGBCMY]) Farbe (C) werden angezeigt. Wählen Sie die Farbe aus 6 verschiedenen Farbtypen ([ROT], [GRÜN], [BLAU], [ZYAN], [MAGENTA], [GELB]), CURSOR und stellen Sie [FARBE], [TINT] und [HELLIGKEIT] ein. DEFAULT FARBE ENTER... -
Seite 51: Bearbeiten/Löschen Von Speicherprotokollen
[BILD]-Menü Wählen Sie mithilfe der ▲▼-Tasten einen Verwalten der im Modus [CURSOR] erstellten, gespeicherten Speicher Menüpunkt aus, und passen Sie mithilfe der ◄►-Tasten die Stufe des jeweiligen Punkts an. SPEICHER EINSTELL-MODUS : CURSOR Einstellen der Farbintensität. BILDAUSWAHL : NORMAL [FARBE] FARBE TINT HELLIGKEIT Einstellungsbereich: PUNKT 1... - Seite 52 [BILD]-Menü ● Speichern einer Speichereinstellung als Profi Verwalten der im Modus [RGBCMY] erstellten, gespeicherten Speicherprotokolle Speichern Sie eine Speichereinstellung als Profil. Sie können bis zu 3 Profile speichern. SPEICHER Wählen Sie mithilfe der ▲▼-Tasten die EINSTELL-MODUS : RGBCMY Option [PROFIL SICHERN] aus, und BILDAUSWAHL : NORMAL drücken Sie die <ENTER>-Taste.
-
Seite 53: Ändern Eines Profilnamens
[BILD]-Menü ● ● Löschen von Profilen Ändern eines Profilnamens Wählen Sie mithilfe der ▲▼-Tasten die Wählen Sie mithilfe der ▲▼-Tasten die Option [PROFIL LÖSCHEN] aus, und Option [PROFIL NAME ÄNDERN] aus, und drücken Sie die <ENTER>-Taste drücken Sie die <ENTER>-Taste. Das Menü... - Seite 54 [BILD]-Menü ■ [CINEMA REALITY] ● Laden gespeicherter Profile Sie können den automatischen Bildsynchronisator für Wählen Sie ein gespeichertes Profil Bilder mit einer Bildfrequenz von 24 Bildern pro Sekunde, (Farbanpassungsergebnis) aus. Die im Profil eingestellten wie z. B. Filme, ein- oder ausschalten. Anpassungswerte werden im Menü...
-
Seite 55: [Bildspeicher]
[BILD]-Menü ■ [RGB/YC [RGB/YP [BILDSPEICHER] Im Normalbetrieb sollte die Einstellung [AUTO] sein. Wenn die Bilder bei der Einstellung [AUTO] nicht korrekt Drücken Sie die <ENTER>-Taste. angezeigt werden, stellen Sie gemäß dem Eingangssignal Das Menü [BILDSPEICHER] wird angezeigt. entweder [RGB] oder [YC ], [YP ] ein. -
Seite 56: [Signal Art]
[BILD]-Menü ■ [SPEICHER NAME ÄNDERN] Wählen Sie mithilfe der ▲▼◄►-Tasten die Option [JA] aus. Sie können die Einstellungen für Speichernamen bearbeiten. Drücken Sie die <ENTER>-Taste. Anmerkung SPEICHER NAME ÄNDERN BILD SPEICHER 1 Drücken Sie die <ENTER>-Taste, ohne einen Namen SPEICHER 2 einzugeben, um den Standardnamen beizubehalten SPEICHER 3 POSITION... -
Seite 57: [Position]-Menü
[POSITION]-Menü [POSITION]-Menü [DOT CLOCK] Wählen Sie [POSITION] im Hauptmenü unter „Navigation durch das Menü“ ( Seite 37), Hiermit reduzieren Sie Rauschen, das beim und wählen Sie einen Menüpunkt aus der Projizieren gestreifter Bilder auftritt. Optionsauswahl. Wenn ein gestreiftes Bild wie unten projiziert wird, tritt Passen Sie die Projektionsflächenposition nach Auswahl eines Menüpunkts mit den -Tasten an. -
Seite 58: [Aspekt-Funktion]
[POSITION]-Menü ■ COMPONENT-Signal (YC [ASPEKT-FUNKTION] COMPUTER (RGB)-Signal Sie können das Bildseitenverhältnis bei Bedarf [Eingang 1 080/60i, 1 080/50i, 1 080/60p, 1 080/50p, manuell umschalten. 1 080/24p, 720/60p, 720/50p] Bildseitenverhältnisse sind signalabhängig. [16:9] [S16:9] [H-GESTRECKT] Einstellungen Einstellungen umschalten umschalten [4:3] [ZOOM] [V-ANPASSUNG] [Eingang 480i/480p] ■... - Seite 59 [POSITION]-Menü Aspekt-Funktion Projektionsfläche Aspekt-Funktion Projektionsfläche Eingangssignal [ZOOM] Vergrößert, wobei Eingangssignal das ursprüngliche Bildseitenverhältnis beibehalten wird. In einigen Fällen [4:3] ist das Video u. U. Projiziert im Verhältnis 4:3. Projektionsfläche abgeschnitten, kann aber richtig Projektionsfläche wiedergegeben werden. Verwenden Sie die ▲ ▼-Tasten zur vertikalen Anpassung.
-
Seite 60: [Wss]
[POSITION]-Menü [WSS] Anmerkung Sie können eine Verzerrung von ± 30 Grad von der vertikalen Ebene korrigieren. Wenn es zu viele Beim europäischen Rundfunksystem wird durch Korrekturen gibt, kann sich die Bildqualität jedoch WSS (Breitwand-Signalgebung) automatisch das verschlechtern und verschwimmen. Um die Bildqualität erforderliche Seitenverhältnis eingestellt, wenn das zu verbessern, wird empfohlen, den Projektor mit einer anliegende Signal über ein Identifikationssignal... -
Seite 61: [3D Einstellungen]-Menü
[3D EINSTELLUNGEN]-Menü [3D EINSTELLUNGEN]-Menü [3D EINGABEFORMAT] Drücken Sie die Taste <3D> auf der Fernbedienung, oder wählen Sie Falls keine 3D-Anzeige für das 3D-Video verfügbar [3D EINSTELLUNGEN] aus dem Hauptmenü in ist, stellen Sie das 3D-Format des Projektors auf das „Navigation durch das Menü“ ( ... - Seite 62 [3D EINSTELLUNGEN]-Menü Anmerkung Wenn die Einstellung [AUTO] nicht ausgewählt ist, wird der Eingang auf HDMI umgestellt und [3D EINGABEFORMAT] wird beim Ein- und Ausschalten, Umstellen des Eingangs oder des Signals des angeschlossenen Geräts auf [AUTO] gesetzt. Der folgenden Tabelle können Sie Einstellungen, Eingangssignale und das angezeigte Bild entnehmen. Umschalten des 3D-Formats [UNTER-...
-
Seite 63: [Links/Rechts Tausch]
[3D EINSTELLUNGEN]-Menü ■ Anpassungsmethode [LINKS/RECHTS TAUSCH] Wählen Sie mithilfe der ▲▼-Tasten Wechseln Sie in den Modus [GESPIEGELT], wenn den Menüpunkt zur Anpassung des Sie beim Anschauen eines 3D-Videos durch eine 3D- Videosignals für das rechte Auge aus. Brille Schwierigkeiten haben. Die Videosignale für das linke und rechte Auge werden links und rechts gezeigt. - Seite 64 [3D EINSTELLUNGEN]-Menü ■ 3D EINGANGS-SIGNALANZEIGE] ■ BILDABGLEICH SPEICHER] Verwenden Sie zur einfachen Balanceanpassung Drücken Sie die <ENTER>-Taste. ein Videogerät, das 3D unterstützt und den Das Menü [BILDABGLEICH SPEICHER] wird Videoausgangspegel (Helligkeit) des 3D-Videos für das angezeigt. linke bzw. das rechte Auge anzeigt. Drücken Sie die <ENTER>-Taste.
- Seite 65 [3D EINSTELLUNGEN]-Menü ● [BILDABGLEICH SPEICHER LÖSCHEN] Geben Sie mithilfe der ▲▼◄►-Tasten die Position der erforderlichen Zeichen an, die Sie können die mit [BILDABGLEICH SPEICHER Sie eingeben möchten, und drücken Sie SICHERN] gespeicherten Details löschen. die <ENTER>-Taste. Wählen Sie mithilfe der ▲▼-Tasten die Sie können bis zu 16 Zeichen eingeben.
-
Seite 66: [2D In 3D Umwandeln]
[3D EINSTELLUNGEN]-Menü ● [BILDABGLEICH SPEICHERNAMEN [2D IN 3D UMWANDELN] ÄNDERN] 2D-Video wird quasi nach 3D konvertiert und dann Sie können den mit [BILDABGLEICH SPEICHER angezeigt. SICHERN] gespeicherten Speichernamen bearbeiten. Wählen Sie je nach Geschmack [MODUS 1] bis Wählen Sie mithilfe der ▲▼-Tasten die [MODUS 5]. -
Seite 67: [Helligkeitssteuerung]
[3D EINSTELLUNGEN]-Menü [HELLIGKEITSSTEUERUNG] [3D IR SENDER] Hiermit kann die Helligkeit der 3D-Brille eingestellt Steuert den in diesem Projektor integrierten 3D-IR- werden. Sender. Einstellungen Einstellungen Einstellungen Einstellungen umschalten umschalten umschalten umschalten [AUS] [SCHWACH] [HELL] [DUNKEL] [STARK] [MITTEL] [NORMAL] Stellt den IR-Ausgang des 3D-IR- Senders aus. -
Seite 68: [3D Monitor]
[3D EINSTELLUNGEN]-Menü Wählen Sie mithilfe der ▲▼-Tasten die [3D MONITOR] optimale Parallaxe aus. Drücken Sie die <DEFAULT>-Taste, um zu Im 3D-Video werden hiermit die Tiefenschärfeeffekte den Einstellungen für die Voranpassung vor und im Bildschirm durch Bestätigen auf der zurückzukehren. Monitoranzeige angepasst. Drücken Sie die <FUNCTION>-Taste, um Die entsprechenden Linien zeigen die folgenden die Standbildfunktion zu aktivieren oder zu... -
Seite 69: [Objektiv-Einstellung]-Menü
[OBJEKTIV-EINSTELLUNG]-Menü [OBJEKTIV-EINSTELLUNG]-Menü Anmerkung Wählen Sie [OBJEKTIV-EINSTELLUNG] im Das zuletzt verwendete [ZOOM/FOKUS]-Testbild wird als Hauptmenü von „Navigation durch das Menü“ erstes angezeigt. Seite 37), und wählen Sie einen Menüpunkt Wenn Trapezverzerrungen auftreten, stellen Sie diese aus der Optionsauswahl. über [TRAPEZ] im Menü [POSITION] ein. Passen Sie die Projektionsflächenposition nach ... -
Seite 70: [Optik Daten Sichern]
[OBJEKTIV-EINSTELLUNG]-Menü [OPTIK DATEN SICHERN] Anmerkung Drücken Sie die <ENTER>-Taste, ohne einen Namen einzugeben, um den Standardnamen beizubehalten Jetzt können die Positionen für die Zoom- und ([OPTIK DATEN 1 bis 6]). Fokuseinstellung, die horizontale Videoposition, Mit dieser Funktion kann nicht zu 100 % garantiert die vertikale Videoposition, die Anpassungen beim werden, dass Anpassungen wiederholt werden können. -
Seite 71: [Automatische Schaltung]
[OBJEKTIV-EINSTELLUNG]-Menü ■ [OPTIK DAT. NAME ÄNDERN] [AUTOMATISCHE SCHALTUNG Wählen Sie mithilfe der ▲▼-Tasten Diese Funktion ermöglicht es, Breitwand- den Namen der zu ändernden Objektiv- Signale oder 16:9/4:3-Signale automatisch zu Speichereinstellung aus. identifizieren, und sie ruft automatisch die Objektiv- Speichereinstellungen auf, die für die jeweilige Größe der Projektionsfläche eingestellt wurden. -
Seite 72: [Horiz.-Position]
[OBJEKTIV-EINSTELLUNG]-Menü [HORIZ.-POSITION] [LINKER MASKENBEREICH] Sie können den Bildbereich horizontal verschieben, Sie können einen leeren (maskierten) Bereich an der linken um so die rechte oder linke Bildkante an die Kante der Kante des Bildschirms platzieren. Projektionsfläche anzupassen. Weniger Mehr Nach links Nach rechts verschieben verschieben... -
Seite 73: [Optionen]-Menü
[OPTIONEN]-Menü [OPTIONEN]-Menü ■ [OSD ANORDNUNG] Wählen Sie [OPTIONEN] im Hauptmenü von Stellt die Farbe des OSD-Menüs ein. „Navigation durch das Menü“ ( Seite 37), und wählen Sie einen Menüpunkt aus der Optionsauswahl. Einstellungen Einstellungen Wählen Sie den Menüpunkt aus, und drücken Sie die umschalten umschalten ◄... -
Seite 74: [Einschalt Logo]
[AUS] Inaktiv Räumt der Bildqualität den [NORMAL] Anmerkung Vorrang ein Das Logo Panasonic wird 15 Sekunden lang angezeigt. Räumt der Halbbild-Reaktion den [SCHNELL] Vorrang ein [AUTOM. SUCHE] Anmerkung Legt fest, ob automatisch nach Anschlüssen gesucht [NORMAL] ermöglicht die Anzeige qualitativ wird, die ein Eingangssignal haben, wenn der hochwertigerer Bilder. -
Seite 75: [Trigger 1/2 Einstellung]
[OPTIONEN]-Menü Wählen Sie die Ein-/Ausgangsfunktion [TRIGGER 1/2 EINSTELLUNG] mit den ▲▼◄ ► -Tasten aus, und drücken Sie die <ENTER>-Taste. Sie können die Funktion für jeden Triggeranschluss wählen. Funktionseinstellungen Die Triggeranschlüsse für diesen Projektor werden sowohl als Eingangs-/Ausgangsanschluss für die Trigger-Ausgangssignal kann Triggerfunktion als auch als Ausgangsanschluss für nicht übertragen werden. -
Seite 76: [Abschalt Uhr]
[OPTIONEN]-Menü • [BILD PAUSE] [ABSCHALT UHR] Bei Aktivierung von [BILD PAUSE] werden 12 V ausgegeben. Ist die Einstellung jedoch deaktiviert, Stellen Sie den Zeitpunkt ein, an dem die werden 0 V ausgegeben. Stromversorgung automatisch abgeschaltet werden • [RS232C EINGANG] soll. Empfängt Befehle ( ... -
Seite 77: [Lampenleistung]
[OPTIONEN]-Menü [LAMPENLEISTUNG] [VERBINDUNGSEINSTELLUNGEN] Stellen Sie die Lampenleistung je nach Einsatzort des Konfigurieren Sie VIERA Link. Projektors und Verwendungszweck ein. Drücken Sie die <ENTER>-Taste. Die Bestätigungsmeldung Einstellungen Einstellungen [VERBINDUNGSEINSTELLUNGEN] wird angezeigt. umschalten umschalten VERBINDUNGSEINSTELLUNGEN BILD VIERA LINK EINSTELLUNGEN Wenn eine größere Helligkeit [NORMAL] AUTO EIN erforderlich ist... - Seite 78 [OPTIONEN]-Menü ■ AUTO EIN] ■ STANDBY-ENERGIESPARMODUS] Geben Sie an, ob der Projektor eingeschaltet werden soll, Geben Sie an, ob Sie den Stromverbrauch der externen wenn er sich im Bereitschaftsmodus befindet und externe Geräte während des Bereitschaftsmodus des Projektors in Geräte betrieben werden. den Energiesparmodus schalten möchten.
-
Seite 79: [Weitere Funktionen]
[OPTIONEN]-Menü ■ [VIERA LINK-MENÜ] [WEITERE FUNKTIONEN] Sie können ein über HDMI angeschlossenes Gerät Drücken Sie die <ENTER>-Taste. betreiben. Drücken Sie die <ENTER>-Taste. Daraufhin wird das [WEITERE FUNKTIONEN]- Menü angezeigt. Daraufhin wird das [VIERA LINK]-Menü angezeigt. Wählt das zu bedienende [VIERA LINK WEITERE FUNKTIONEN Gerät aus und schaltet EINSTELLUNGEN]... -
Seite 80: Temp- Und Lamp-Anzeige
TEMP- und LAMP-Anzeige TEMP- und LAMP-Anzeige Behebung der angezeigten Probleme Wenn ein Problem am Projektor auftritt, leuchtet oder blinkt die Lampenanzeige <LAMP> und/oder die Temperaturanzeige <TEMP>. Überprüfen Sie den Anzeigenstatus, und beheben Sie Probleme wie folgt. Achtung Wenn Sie die Stromversorgung für die Problembehebung abschalten, befolgen Sie dabei die Abschaltprozedur. ... -
Seite 81: Anzeigestatus
TEMP- und LAMP-Anzeige ■ Lampenanzeige <LAMP> Anzeigestatus Leuchtet rot Blinkt rot Die Lampe muss ausgetauscht werden. Leuchtet, wenn die Lampe das Ende Es liegt ein Fehler des Lampenschaltkreises vor, ihrer maximalen Betriebszeit nach Problem es ist zu einer anormalen Funktion gekommen, circa 3 800 Stunden erreicht hat (wenn oder die Lampe ist beschädigt. -
Seite 82: Pflege Und Ersatzteile
Pflege und Ersatzteile Pflege und Ersatzteile ■ Luftfiltereinheit Vor der Reinigung des Projektors / Falls sich zu viel Staub im Luftfilter angesammelt hat, wird Vor Austausch der Komponenten die Innentemperatur des Projektors ansteigen. Auf dem Bildschirm wird eine Bestätigungsmeldung angezeigt, und gleichzeitig leuchtet die <TEMP>-Anzeige rot. - Seite 83 Pflege und Ersatzteile Befestigen Sie die Luftfiltereinheit am Projektor. Bringen Sie die Luftfiltereinheit am Projektor an, indem Sie in umgekehrter Weise zu 2) vorgehen. * Setzen Sie die Luftfiltereinheit in den Projektor ein, und zwar in der durch den eingekerbten Pfeil auf dem Luftfilterrahmen angegebenen Richtung ( ), bis sie einrastet.
-
Seite 84: Austausch Der Komponenten
Pflege und Ersatzteile Austausch der Komponenten ■ Luftfilter und elektrostatischer Filter Der Luftfilter muss ausgetauscht werden, wenn seine Reinigung unwirksam bleibt. Ein Austauschluftfilter/elektrostatischer Filter kann separat erworben werden (Wartungsteil). Wenden Sie sich zum Erwerb des optionalen Luftfilters und elektrostatischen Filters an Ihren Händler. Tauschen Sie den Luftfilter und elektrostatischen Filter stets auch aus, wenn Sie die Lampe austauschen. -
Seite 85: Austauschintervall Der Lampe
Pflege und Ersatzteile ■ Austauschintervall der Lampe Die Lampe ist eine Komponente, die Verschleiß unterliegt. Mit zunehmender Verwendung nimmt ihre Helligkeit ab; eine periodische Erneuerung der Lampe ist deshalb notwendig. Grob gerechnet beträgt die Nutzungsdauer 4.000 Stunden. Abhängig von den Eigenschaften der jeweiligen Lampe, den Einsatzbedingungen, den Umgebungsbedingungen usw. kann die Lebensdauer der Lampe auch kürzer sein. -
Seite 86: Lampenaustauschprozess
Pflege und Ersatzteile ■ Lampenaustauschprozess Lösen Sie mit einem Kreuzschlitzschraubendreher die Befestigungsschraube (eine) der Achtung Lampenabdeckung, und entfernen Sie Wenn die Lampe die Lebensdauer von 4 000 Stunden überschritten hat (wenn die Option [LAMPENLEISTUNG] dann die Lampenabdeckung. auf [NORMAL] gesetzt war), schaltet sich der Projektor * Nehmen Sie die Lampenabdeckung langsam vom nach 10 Minuten wieder ab. -
Seite 87: Drücken Sie Die Vorspringenden Nasen
Pflege und Ersatzteile Entfernen Sie die Luftfilterabdeckung. Aufnahmevorrichtungen Lösen Sie die Befestigungsschraube Luftfilterrahmen der Luftfilterabdeckung mit einem Kreuzschlitzschraubendreher, und nehmen Sie die Abdeckung ab. Luftfilter (schwarz) Befestigungsschraube der Luftfilterabdeckung Elektrostatischer Filter (weiß) Nasen Luftfiltergehäuse Luftfilterabdeckung Entfernen Sie den Luftfilter. Halten Sie die Griffe an der Luftfiltereinheit, und nehmen Sie diese komplett aus dem Projektor. -
Seite 88: Wiedereinsetzen Der Abdeckung
Pflege und Ersatzteile Drücken Sie die <MENU>-Taste, um den Menübildschirm anzuzeigen, und wählen Sie [OPTIONEN] mit den ▲▼-Tasten aus. Drücken Sie dann die <ENTER>-Taste. Wählen Sie [LAMPEN BETRIEBSZEIT] mit den ▲▼-Tasten aus. Halten Sie die <ENTER>-Taste 3 Sekunden lang gedrückt. Der Bildschirm [LAMPEN BETRIEBSZEIT] wird angezeigt. -
Seite 89: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Überprüfen Sie diese Punkte erneut. Weitere Informationen finden Sie auf der entsprechenden Seite. Problem Ursache Seite Das Netzkabel ist möglicherweise nicht angeschlossen. Der <MAIN POWER>-Schalter ist ausgeschaltet. Das Gerät schaltet Die Steckdose führt unter Umständen keinen Strom. sich nicht ein. Die Schutzschalter wurden eventuell ausgelöst. -
Seite 90: Sicherheitsmaßnahmen Für Deckenhalterungen
Sicherheitsmaßnahmen für Deckenhalterungen Sicherheitsmaßnahmen für Deckenhalterungen Wenn der Projektor an der Decke montiert wird, verwenden Sie die von Panasonic vorgeschriebene Deckenhalterung (Modell-Nr.: ET-PKA110H (für hohe Decken), ET-PKA110S (für niedrige Decken)). Die Befestigung an der Decke muss von einem qualifizierten Fachmann durchgeführt werden. -
Seite 91: Verwenden Von Viera Link
Wenn Sie den Projektor mit einem „VIERA Link“- kompatiblen Gerät verbinden, verbinden Sie ihn mit dem HDMI 1/2/3-Eingangsanschluss. Lesen Sie bei anderen Panasonic-Produkten als diesem Projektor das Handbuch des anzuschließenden Geräts im Hinblick auf die Beschreibung des VIERA Links. HD-Camcorder/... -
Seite 92: Viera Link-Steuerung Kompatibler Geräte
Darum kann der Betrieb mit Geräten anderer Hersteller, die HDMI CEC unterstützen, nicht garantiert werden. Bitte ziehen Sie die entsprechenden Handbücher der Geräte anderer Hersteller, die die Link-Funktion unterstützen, zu Rate. Über verwendbare Panasonic-Geräte informiert Sie Ihr Panasonic-Händler. 92 - DEUTSCH... -
Seite 93: Verwenden Von [Viera Link-Menü]
Verwenden von VIERA Link ■ Verwenden von [VIERA LINK-MENÜ] VIERA LINK EINSTELLUNGEN Sie können einige Funktionen des angeschlossenen VIERA LINK EINSTELLUNGEN RECORDER 1 Geräts mit den Bedienelementen oder der Fernbedienung HEIMKINO-LAUTSTÄRKE dieses Projektors steuern. ENTER HEIMKINO-STUMM WAHL Falls der Betrieb nicht möglich ist, prüfen Sie die BEDIENUNG EXT. - Seite 94 Gerät möglicherweise nicht einwandfrei. Bild oder Ton sind innerhalb der ersten Sekunden nach Wechsel des Eingangsmodus möglicherweise nicht verfügbar. HDAVI Control 5 ist der aktuelle Panasonic-Standard (Stand August 2011) für HDAVI Control-kompatible Geräte. ● [HEIMKINO-STUMM] Sie können die Heimkino-Lautsprecher über die Projektorfernbedienung stumm schalten.
-
Seite 95: Technische Informationen
*2 : VESA CVT-RB (verkürzte Dunkelzeit (Reduced Blanking)). Anmerkung Die Anzahl der Anzeigepunkte der PT-AT5000E-Anzeige beträgt 1 920 x 1 080. Ein Signal mit einer anderen Auflösung wird projiziert, nachdem die Auflösung so umgewandelt wurde, dass sie der Projektoranzeige entspricht. -
Seite 96: Liste Der Unterstützten 3D-Videosignale
Technische Informationen Liste der unterstützten 3D-Videosignale Wenn die Option [3D EINGABEFORMAT] auf [AUTO] eingestellt ist, entsprechen die vom Projektor unterstützten 3D-Signale den HDMI-Signalen, die unten in der Tabelle angegeben sind. 3D-Videosignalformat Modus FRAME-PACKING SIDE-BY-SIDE TOP-BOTTOM 750 (720)/60p ○* ○ ○* 750 (720)/50p ○* ○*... -
Seite 97: Serieller Anschluss
Technische Informationen Serieller Anschluss Der serielle Port im Buchsenbereich des Projektors entspricht der Schnittstellenspezifikation RS-232C. Damit kann der Projektor über einen Computer, der mit diesem Port verbunden wurde, gesteuert werden. ■ Anschluss D-Sub, 9-polig (Stifte) Serieller Anschluss (Buchse) Computer ■ Stiftzuweisungen und Signalnamen Stift Nr. -
Seite 98: Kabelspezifikationen
Technische Informationen ■ Kabelspezifikationen (Bei Anschluss an einen PC) Projektor PC (DTE) ■ Steuerungsbefehle Befehle sind verfügbar, wenn dieser Projektor wie folgt über einen Computer gesteuert wird. <Bedienbefehle> Befehl Steuerungsinhalt Anmerkungen Im Bereitschaftsmodus werden alle Befehle außer PON ignoriert. Der PON-Befehl wird während der Lampenkontrolle ignoriert. Wenn während der Lampenkühlung nach dem Ausschalten der Lampe der PON-Befehl AUSSCHALTEN empfangen wird, wird die Lampe nicht sofort, sondern erst nach ca. - Seite 99 Technische Informationen Befehl Steuerungsinhalt Anmerkungen Lädt OPTIK DATEN. OPTIK DATEN LMLI0 = +00000 = OPTIK DATEN 1 LMLI0 = +00001 = OPTIK DATEN 2 LADEN LMLI0 = +00002 = OPTIK DATEN 3 LMLI0 = +00003 = OPTIK DATEN 4 LMLI0 = +00004 = OPTIK DATEN 5 LMLI0 = +00005 = OPTIK DATEN 6 Stellt Y-EINSTELLUNG ein.
-
Seite 100: Technische Angaben
Technische Angaben Technische Angaben Die technischen Angaben zum Projektor entnehmen Sie der folgenden Tabelle. Spannungsversorgung AC 100-240 V 50 Hz/60 Hz Weniger als 285 W Energieverbrauch Im Bereitschaftsmodus (bei inaktiver Lüftung): 0.08 W Stromaufnahme 3.5 A - 1.3 A Panelgröße (diagonal) 18.7 mm (0.74") Seitenverhältnis 16 : 9 LCD-Panel... - Seite 101 Technische Angaben 1 Set, 4-polige Mini-DIN-Buchse Y: 1.0 V [p-p], C: 0.286 V [p-p], S-VIDEO IN 75 Ω VIDEO IN 1 Set, Cinch-Buchse 1.0 V [p-p], 75 Ω 1 Set, 15-pol. HD D-Sub (Buchse) (RGB-Signal) R.G.B. 0.7 V [p-p], 75 Ω G.SYNC 1.0 V [p-p], 75 Ω...
-
Seite 102: Abmessungen
Technische Angaben Abmessungen Maßeinheit: mm (5 1/2") (18 1/2") 102 - DEUTSCH... -
Seite 103: Index
Index Index Zahlen FRAME CREATION ......... 49 RECHTER MASKENBEREICH ....72 FUNKTION ..........34 Reinigung ..........82 2D IN 3D UMWANDELN ......66 FUNKTIONSTASTEN MENÜ ....77 RGB/YC ..........54 3D-ANZEIGEMONITOR ......68 RGB/YP ..........54 3D BILDABGLEICH ......... 63 3D EINGABEFORMAT ...... -
Seite 104: Informationen Zur Entsorgung In Ländern Außerhalb Der Europäischen Union
Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele): Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde. Website : http://panasonic.net/avc/projector/ © Panasonic Corporation 2011 SS0911KM0 -KI...
