Bedienungsanleitung
Funktionsanleitung   

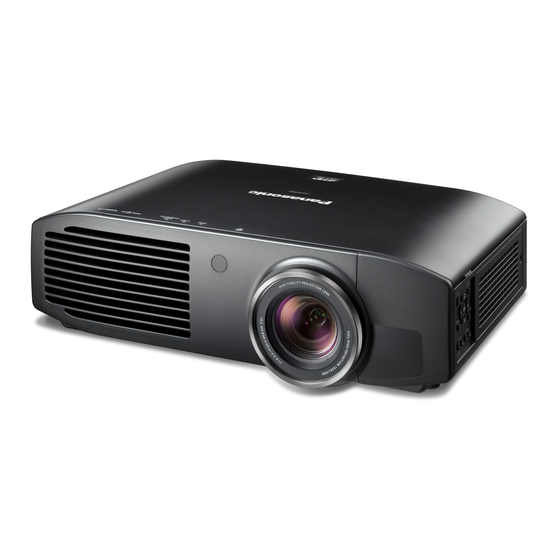

LCD-Projektor   
PT-AT6000E
Modell-Nr.
Vielen Dank für den Kauf dieses Panasonic-Produkts.
■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung (Anwendung / Funktionsanleitung) sorg-
fältig durch.
■ Lesen Sie sorgfältig den Abschnitt „Vor Gebrauch lesen" (
Seiten 6 bis 13).
GERMAN
TQBJ0467

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Panasonic PT-AT6000E

  • Seite 1 Funktionsanleitung    LCD-Projektor    PT-AT6000E Modell-Nr. Vielen Dank für den Kauf dieses Panasonic-Produkts. ■ Lesen Sie vor der Nutzung dieses Produkts die Bedienungsanleitung (Anwendung / Funktionsanleitung) sorg- fältig durch. ■ Lesen Sie sorgfältig den Abschnitt „Vor Gebrauch lesen“ ( ...
  • Seite 2 Marken • Apple und iPhone sind Handelsmarken der Apple Inc., die in den Vereinigten Staaten oder anderen Ländern eingetragen sind. • VGA und XGA sind Marken der International Business Machines Corporation. • S-VGA ist eine eingetragene Marke der Video Electronics Standards Association. •...
  • Seite 3: Verbesserte Helligkeit, Mehr Kontrast

    Funktionen des Projektors Funktionen des Projektors Kurzanleitung Kurzanleitung Realitätsnahe  Weitere Informationen finden Sie auf der 3D-Erfahrung entsprechenden Seite. 3D-Funktionen (Neuberechnung von 1.  Aufstellen des Projektors Bewegungen für 3D, Double-Speed-    ( Seite 21) Laufwerk für 3D und 2D-zu-3D-  Umwandlungstechnik), mit denen Sie verschiedenste Inhalte in hoher Bildqualität genießen können.
  • Seite 4: Inhaltsverzeichnis

    Inhalt Lesen Sie sich den Abschnitt „Vor Gebrauch lesen“ sorgfältig durch.        Seiten 6 bis 13) Bedienung der Fernbedienung  ...... 32 Wichtige Hinweise Verwalten der Objektiv-Einstellungen ......32 Vor Gebrauch lesen ..........6 Auswählen der Bildauswahl .........32 Vorsichtsmaßnahmen ........14 Anpassen des Bildes ............32 Vorsichtshinweise für den Transport ......14 Laden einer gespeicherten Einstellung .......33 Vorsichtshinweise für die Aufstellung ......14 Anzeigen des Menüs [VIERA LINK-MENÜ] ....33 Hinweise für den Betrieb ..........16 Anzeigen der Eingangs-Signalanzeige......33...
  • Seite 5 Inhalt    [CLOCK PHASE] ............60 [HÖHENLAGE MODUS] ..........80 [ASPEKT-FUNKTION] ..........61 [LAMPENLEISTUNG] ..........81 [WSS] ................63 [FUNKTIONSTASTEN MENÜ] ........81 [BILDGRÖßE ANPASSEN] ..........63 [VERBINDUNGSEINSTELLUNGEN]......81 [TRAPEZ] ..............63 [WEITERE FUNKTIONEN] ..........83 [AUTOMATIK] ...............63 [TESTBILD] ..............83 [3D EINSTELLUNGEN]-Menü ......64 [LAMPEN BETRIEBSZEIT]..........83 [AUSLIEFERUNGSZUSTAND] ........84 [BILDSCHIRMGRÖßE] ..........64 [3D EINGABEFORMAT] ..........64 Wartung [LINKS/RECHTS TAUSCH] .........66 [3D BILDABGLEICH] ............66...
  • Seite 6: Vor Gebrauch Lesen

    Vor Gebrauch lesen Vor Gebrauch lesen WARNUNG: DIESES GERÄT MUSS GEERDET WERDEN. WARNUNG: Zur Vermeidung von Beschädigungen, die ein Feuer oder elektrische Schläge verursachen können, darf dieses Gerät weder Regen noch hoher Feuchtigkeit ausgesetzt werden. Verordnung 3 für Geräuschentwicklung. GSGV, 18 Januar 1991: Der Schalldruckpegel am Bedienerplatz ist gleich oder weniger als 70 dB (A) gemäß...
  • Seite 7 Vor Gebrauch lesen WICHTIG: FORMSTECKER (nur Großbritannien) LESEN SIE ZU IHRER SICHERHEIT DEN FOLGENDEN TEXT SORGFÄLTIG DURCH. Das Gerät wird mit einem dreipoligen Formstecker geliefert. Im Stecker befindet sich eine 13 A-Sicherung. Falls die Sicherung ersetzt werden muss, darf nur eine Sicherung, die eine Belastbarkeit von 13 A besitzt und von ASTA oder BSI bis BS1362 genehmigt ist, verwendet werden.
  • Seite 8 Vor Gebrauch lesen WARNUNG: „ STROM   Der Netzstecker oder der Leistungsschalter muss sich in der Nähe der Anlage befinden und leicht  zugänglich sein, wenn ein Fehler auftritt. Wenn der folgende Fehler auftritt, muss die Stromversorgung  sofort ausgeschaltet werden. Bei fortgesetztem Betrieb besteht die Gefahr eines Feuerausbruchs oder eines elektrischen Schlages. z Schalten Sie die Stromversorgung aus, falls Fremdkörper oder Wasser in den Projektor gelangt sind. z Schalten Sie die Stromversorgung aus, falls der Projektor fallen gelassen wurde oder das Gehäuse beschädigt ist.
  • Seite 9 Sollte Flüssigkeit ins Innere des Projektors gelangen, wenden Sie sich an Ihren Händler. z Kinder müssen beaufsichtigt werden. Verwenden Sie die von Panasonic angegebene Aufhängevorrichtung. Eine fehlerhafte Aufhängevorrichtung führt zu Unfällen durch Herunterfallen des Gerätes. z Um ein Herunterfallen des Projektors zu verhindern, befestigen Sie das mitgelieferte Sicherheitskabel an der Aufhängevorrichtung.
  • Seite 10: Lampenaustausch

    Vor Gebrauch lesen WARNUNG: „ ZUBEHÖR   Verwenden Sie die Batterien auf keinen Fall unvorschriftsmäßig und beachten Sie Folgendes. Bei Nichtbeachtung können die Batterien auslaufen, sich überhitzen, explodieren oder Feuer fangen. z Verwenden Sie nur die vorgeschriebenen Batterien. z Verwenden Sie keine Anodenbatterien. z Erhitzen Sie die Batterien nicht bzw. platzieren Sie diese nicht in Wasser oder Feuer. z Die Batterieklemmen dürfen nicht mit metallenen Gegenständen, wie Halsketten oder Haarnadeln, in Berührung kommen.
  • Seite 11 Vor Gebrauch lesen VORSICHT: „ STROM   Beim Herausziehen des Steckers aus der Steckdose unbedingt den Stecker festhalten, nicht das Kabel. Beim Herausziehen am Kabel kann das Kabel beschädigt werden, so dass die Gefahr eines Feuerausbruchs, Kurzschlusses oder eines elektrischen Schlages vorhanden ist. Ziehen Sie den Stecker aus der Steckdose und nehmen Sie die Batterien aus der Fernbedienung, wenn  der Projektor längere Zeit nicht verwendet wird. Andernfalls kann es zu einem Brand oder elektrischen Schlag kommen. Ziehen Sie den Netzstecker aus der Steckdose, ehe Sie die Einheit reinigen oder Teile austauschen.
  • Seite 12: Anzeigen Von 3D-Videos

    In sehr seltenen Fällen können Allergien gegen die verwendete Farbe oder das Material auftreten. Wenn die Nase oder die Schläfen rot werden bzw. Schmerzen oder Juckreiz auftreten, stellen Sie den  Gebrauch der 3D-Brille ein. Dies kann aufgrund des Drucks über einen längeren Zeitraum auftreten und zu einem schlechten Gesundheitszustand führen. Laden Sie wiederaufladbare 3D-Brillen über den USB-Anschluss eines 3D-kompatiblen Panasonic- Fernsehers oder mithilfe eines von Panasonic zugelassenen und im Lieferumfang der 3D-Brille  enthaltenen Ladekabels auf.  Eine Aufladung mit anderem Zubehör kann zur Beschädigung des Akkus, zu Überhitzung oder zu dessen völligem Ausfall führen.
  • Seite 13 Vor Gebrauch lesen nde des Abschnitts „Vor Gebrauch lesen“ Entfernen der Batterien Batterien der Fernbedienung 1.   D rücken Sie auf die Zunge und heben Sie  2. Entnehmen Sie die Batterien die Abdeckung an DEUTSCH - 13...
  • Seite 14: Vorsichtsmaßnahmen

    Vorsichtsmaßnahmen Vorsichtsmaßnahmen ■ Verwenden Sie den Projektor erst nach dem Entfernen des Verpackungsmaterials    (z. B. der Klebebänder und Schutzabdeckung). Sorgen Sie für die ordnungsgemäße Beseitigung des entfernten Verpackungsmaterials. Vorsichtshinweise für den Transport z Das Projektionsobjektiv ist vibrations- und stoßempfindlich. Stellen Sie sicher, dass das Objektiv beim Transport mit dem mitgelieferten Objektivdeckel zugedeckt ist. z Halten Sie beim Transport den Projektor an der Unterseite fest. z Transportieren Sie den Projektor nicht mit herausgedrehten Vorderfüßen.
  • Seite 15: Bei Verwendung Einer Infrarot-Kommunikationseinrichtung

    Vorsichtsmaßnahmen Modell Nr. ET-PKA110H (für hohe Decken), ET-PKA110S (für niedrige Decken) ■ Bei Verwendung einer Infrarot-Kommunikationseinrichtung   Wenn Sie eine Infrarot-Kommunikationseinrichtung (z B. ein kabelloses Kopfhörersystem oder ein drahtloses Infrarotmikrofon) verwenden, können Kommunikationsprobleme (wie z. B. Rauschen) auftreten. Verwenden Sie solche Geräte also in einigem Abstand vom Projektor, damit keine Auswirkungen spürbar sind, oder installieren Sie den Empfänger an einem Ort, der nicht vom Licht des Projektors getroffen wird.
  • Seite 16: Hinweise Für Den Betrieb

    Die Lampe enthält Quecksilber. Wenn gebrauchte Lampen entsorgt werden sollen, fragen Sie bei den örtlich zuständigen Behörden oder bei Ihrem Händler nach, wie das ordnungsgemäß zu geschehen hat. In Übereinstimmung mit der Richtlinie 2004/108/EG, Artikel 9(2) Panasonic Testing Centre Panasonic Service Europe, eine Abteilung der Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Bundesrepublik Deutschland 16 - DEUTSCH...
  • Seite 17: Zubehör

    3D-Brille TY-EW3D3ME *1*2 *1: Wenn Sie nicht über ein 3D-TV-Gerät von Panasonic verfügen, verwenden Sie ein Ladegerät, das über einen USB 2.0-Anschluss verfügt, um Ihre 3D-Brille aufzuladen. Als Ladegerät wird der Apple USB Power Adapter für das iPhone empfohlen. *2: Der am Ende der Modellnummer der jeweiligen 3D-Brille angegebene Code kann sich je nach Land, in dem die Brille gekauft wurde, unterscheiden.
  • Seite 18: Über Ihren Projektor

    Über Ihren Projektor Über Ihren Projektor Fernbedienung ■ Oberseite   Signaltransmitter für die  Fernbedienung Sendet Fernbedienungssignal. Richten Sie die Fernbedienung auf den Fernbedienungs-Signalempfänger an der Vorderseite des Projektors. ■ Vorderseite   Passt den Zoom und Fokus an. Schaltet zwischen dem Bereitschafts- Zeigt das Menü [BILD] oder das und dem Projektionsmodus um, während Menü...
  • Seite 19: Projektorgehäuse

    Über Ihren Projektor Projektorgehäuse ■ Draufsicht und Vorderansicht   Öffnung für Farbsensor Dieser Projektor verfügt jedoch nicht über einen Farbsensor. Temperaturanzeige Lampenanzeige Betriebsanzeige Luftauslassöffnung Signalempfänger für  die Fernbedienung Lüftungseinlass,  Luftfilterabdeckung Projektionsobjektiv Gerätesteuerungen Objektivdeckel Objektivverschiebungs-Hebel Schützt das Objektiv vor Staub und Verunreinigungen. Bringen Sie den Objektivdeckel an, wenn Sie das Gerät nicht verwenden.
  • Seite 20 Über Ihren Projektor ■ Rück- und Unteransicht   Sicherheitsschlitz Der Sicherheitsschlitz ist mit dem Lüftungseinlass Kensington MicroSaver Security System kompatibel. Anschlüsse AC IN  (Stromeingang) Schließen Sie das beigelegte Netzkabel an. Netzschalter Anpassung der  Schalten Sie den Projektor vorderen Füße aus bzw. ein. Passen Sie den Projektionswinkel durch Hoch-/ Objektivabdeckungs- Herunterschrauben Befestigungsöffnung...
  • Seite 21: Aufstellung

    Aufstellung Aufstellung Projektionsart Sie können die folgenden vier Projektionsarten verwenden. Wählen Sie eine für die Position des Projektors geeignete Projektionsart aus. Projektionsarten-Einstellungen finden Sie unter [PROJEKTIONSARTEN] im Menü [OPTIONEN]. (  Seite 78) ■ Aufstellung auf einem Tisch/auf dem    ■ Aufstellung auf einem Tisch/auf dem Fußboden,     Fußboden, Projektion von vorn   Projektion von hinten (mit einer durchscheinenden ...
  • Seite 22: Hinweise Zur Projektion

    Aufstellung Hinweise zur Projektion Installieren Sie den Projektor unter Berücksichtigung der nachstehenden Abbildung und des Projektionsabstands. Sie können die Anzeigegröße und Anzeigeposition gemäß der Größe der Projektionsfläche und der Projektionsflächenposition anpassen. Projektionsfläche Projektionsfläche Projektionsfläche L (LW - LT) Projektionsabstand (m) Höhe der Projektionsfläche (m) Breite der Projektionsfläche (m) Abstand vom Objektivmittelpunkt zum unteren Bildrand (m) Diagonale der Projektionsfläche (m)
  • Seite 23: Vorderfußanpassung Und Projektionswinkel

    Aufstellung Größe der Projektionsfläche Seitenverhältnis 16:9 in 2,35:1 Diagonale der Projektionsfläche  Mindestabstand  Höchstabstand  Höhenposition  (SD) (LW) (LT) 1,27 m (50") 1,16 m (3' 10") 2,37 m (7' 9") -0,25 bis 0,75 m 1,52 m (60") 1,40 m (4' 7") 2,85 m (9' 4") -0,30 bis 0,90 m 1,78 m (70") 1,64 m...
  • Seite 24: Objektivverschiebung Und -Positionierung

    Aufstellung Objektivverschiebung und -positionierung Wenn sich der Projektor nicht direkt vor der Mitte der Projektionsfläche befindet, können Sie die Position des projizierten Bildes mit den Objektivverschiebungs-Wählern innerhalb des Verschiebungsbereichs des Objektivs ändern. ■ Einstellung der Objektivverschiebung   1)   Entfernen Sie die Objektivverschiebungs-Abdeckung. z Informationen dazu, wie Sie die Objektivverschiebungs- Abdeckung öffnen, finden Sie unter „Über Ihren Projektor“...
  • Seite 25: Aufstellungsbereich Des Projektors

    Aufstellung ■ Aufstellungsbereich des Projektors   Die Aufstellposition kann innerhalb des folgenden Bereichs justiert werden. Weitere Informationen zur Anpassung der Projektionsflächenhöhe (SH) und -breite (SW) finden Sie unter „Hinweise zur  Projektion“. ( Seite 22) ● Aufstellungsbereich des Projektors, wenn die Position der Projektionsfläche nicht geändert werden kann Projektor Projektor- Einstellungsbereich...
  • Seite 26: Anschlüsse

    Anschlüsse Anschlüsse Vor dem Anschluss an den Projektor z Lesen und befolgen Sie die Betriebs- und Anschlussanleitungen für alle Peripheriegeräte. z Die Peripheriegeräte müssen ausgeschaltet werden. z Beziehen Sie die erforderlichen Verbindungskabel zum Anschluss des Systems für das entsprechende anzuschließende Gerät, falls diese nicht mitgeliefert wurden oder separat zu kaufen sind. z Wenn das Videosignal von der Videoquelle heftig gestört ist, kann das projizierte Bild wacklig sein.
  • Seite 27: Anschlussbeispiel: Hdmi In/Computer In

    Anschlüsse Anschlussbeispiel: HDMI IN/COMPUTER IN Computerkabel HDMI-Kabel (handelsüblich) (handelsüblich) Zum RGB-Ausgang Zum HDMI-Ausgang Computer Blu-ray player Anmerkung z Verwenden Sie ein HDMI-Hochfrequenzkabel (das den HDMI-Standards entspricht). Falls ein Kabel verwendet wird, das nicht den HDMI-Standards entspricht, kann das Videosignal unterbrochen werden, oder das Video wird möglicherweise nicht angezeigt.
  • Seite 28: Ein- Und Ausschalten Des Projektors

    Ein- und Ausschalten des Projektors Ein- und Ausschalten des Projektors Netzkabel Verwenden Sie das im Lieferumfang dieses Geräts enthaltene Netzkabel (andere Kabel passen u. U. nicht)  und achten Sie darauf, dass es vollständig in den Projektor gesteckt ist. Stellen Sie sicher, dass der Netzschalter <MAIN POWER> auf <OFF> steht, bevor Sie das Netzkabel anschließen. Verwenden Sie das im Lieferumfang enthaltene Netzkabel, und achten Sie darauf, dass es vollständig eingesteckt ist. Weitere Informationen zur Behandlung des Netzkabels finden Sie unter „Vor Gebrauch lesen“. Seiten 6 bis 13) ...
  • Seite 29: Einschalten Des Projektors

    Ein- und Ausschalten des Projektors Einschalten des Projektors Überprüfen Sie die Anschlüsse der externen Geräte, bevor Sie den Projektor einschalten. Betriebsanzeige 1)   Schließen Sie das Netzkabel an den  Achtung Projektor an. z Der Betrieb des Projektors mit aufgesetztem Objektivdeckel kann dazu führen, dass sich das Gerät 2)   Schließen Sie den Stromstecker an eine  überhitzt und in Brand gerät. Steckdose an.
  • Seite 30: Ausschalten Der Spannungsversorgung

    Ein- und Ausschalten des Projektors Ausschalten der Spannungsversorgung Prüfen Sie vor dem Betrieb des Geräts sorgfältig den Status der Betriebsanzeige. Betriebsanzeige 1) - 3) 1)   Drücken Sie die Einschalttaste <  >. 4)   Legen Sie den <MAIN POWER>-Schalter auf  |   /  <OFF>, um den Projektor auszuschalten. z Nun wird eine Bestätigungsmeldung angezeigt. z Schalten Sie den Netzschalter niemals aus und 2)  ...
  • Seite 31: Projizieren Eines Bildes

    Seite 23) Dieses Menü können Sie auch über die Fernbedienung  ansteuern. ( Seite 32) z Panasonic empfiehlt eine Fokuseinstellung, nachdem ein Bild 30 Minuten oder länger angezeigt wurde. 2)   Entfernen Sie die Objektivverschiebungs- Abdeckung. z Details finden Sie unter „Öffnen der ...
  • Seite 32: Bedienung Der Fernbedienung

    Bedienung der Fernbedienung Bedienung der Fernbedienung Auswählen der Bildauswahl Sie können zu den gewünschten Bildauswahleinstellungen umschalten. Drücken Sie  Die Einstellungen werden wie folgt geändert, wenn die Taste gedrückt wird. [NORMAL] [DYNAMIK] [REC709] [KINO 2] [KINO 1] [D-CINEMA] [SPIEL MODUS] Anmerkung Sie können den Projektor innerhalb einer Reichweite z Die Bildauswahleinstellungen können auch im von 7 m (23') mit der Fernbedienung bedienen.
  • Seite 33: Laden Einer Gespeicherten Einstellung

    Bedienung der Fernbedienung Laden einer gespeicherten  Prüft, ob die Wellenform für jeden Y- [SIGNAL  (Helligkeit), R- (Rot), G- (Grün) und Einstellung (BILD)] B- (Blau)-Wert für das gesamte Bild innerhalb des empfohlenen Bereichs liegt. Zeigen Sie das Menü [SPEICHER ABRUF] an. Prüft, ob die Wellenform für jeden Y- (Helligkeit), R- (Rot), G- (Grün) Drücken Sie ...
  • Seite 34: Optionsauswahl

    Bedienung der Fernbedienung Optionsauswahl Achtung z Nur unter „Anschlüsse“ angegebene Signale dürfen als  Eingang verwendet werden. ( Seite 100) Wenn die VIERA Link-Steuerung aktiviert ist, können Funktionsmenüs von externen Geräten angezeigt werden. Anmerkung  Seite 96) Der Bedienmodus kann während der Gammaeinstellung z Entsprechende Eingangsanschlüsse finden Sie unter geändert werden.( Seite 47)
  • Seite 35: Anzeigen Von 3D-Bildern

    Beleuchtung verwendet wird, kann die Zur Darstellung von 3D-Stereobildern ist eine 3D-Brille Lichtquelle ggf. flackern. Schalten Sie in diesem Fall die von Panasonic (optionales Zubehör) erforderlich. fluoreszierende Lichtquelle aus. Im Lieferumfang des Projektors ist keine 3D-Brille z Wenn die 3D-Brille falsch herum aufgesetzt wird, kann enthalten.
  • Seite 36: Kommunikationsbereich Eines 3D-Ir-Senders Und Einer 3D-Brille

    Projektionsfläche 6 m (19'8") beträgt. Projektor aufgeladen werden. Wenn Sie nicht über ein - Wenn der Projektor vor der Projektionsfläche ohne 3D-TV-Gerät von Panasonic verfügen, verwenden Sie ein Ladegerät, das über einen USB 2.0-Anschluss verfügt, Durchführung einer Objektivverschiebung angeordnet ist.
  • Seite 37: Menünavigation

    Menünavigation Menünavigation Navigation durch das Menü H-POSITION ■ Bedienung z Bei Optionen, die nur aus dem Namen bestehen,   wird durch Drücken der <ENTER>-Taste der nächste Bildschirm angezeigt, und es können Drücken Sie  erweiterte Einstellungen vorgenommen werden. 1)   Drücken Sie die Taste <MENU>  Anmerkung auf der Fernbedienung oder in der  z Durch Drücken der <RETURN>- oder <MENU>-Taste Projektorsteuerung.
  • Seite 38: Menüliste

    Menünavigation ■ [POSITION]    Menüliste ● S-VIDEO IN/VIDEO IN Einstellungen und Anpassungen des Projektors erfolgen über das Bildschirmmenü. Menüpunkte der  Seite Standardeinstellung Details zur Funktionsweise der Optionsauswahl Bildschirmmenünavigation finden Sie unter [H-POSITION] „Navigation durch das Menü“. Seite 37)  [V-POSITION] Die Optionsauswahl des Hauptmenüs wird angezeigt [ASPEKT-FUNKTION] [AUTO] und ermöglicht die Einstellung/Anpassung aller...
  • Seite 39 Menünavigation ■ [SPRACHE]  ■ [OBJEKTIV-EINSTELLUNG]      Sprache Menüpunkte der  Seite Standardeinstellung Optionsauswahl [DEUTSCH] [ZOOM/FOKUS] — [FRANÇAIS] [OPTIK DATEN LADEN] — [ESPAÑOL] [OPTIK DATEN SICHERN] — [ITALIANO] [OPTIK DATEN [PORTUGUÊS] — BEARBEITEN] [SVENSKA] [AUTO BILDERFASSUNG] — [NORSK] [HORIZ.-POSITION] [DANSK] [VERTIK.-POSITION] [POLSKI] [LINKER MASKENBEREICH] [MAGYAR]...
  • Seite 40: [Bild]-Menü

    [BILD]-Menü [BILD]-Menü [KONTRAST] Wählen Sie [BILD] im Hauptmenü von  „Navigation durch das Menü“ (  Seite 37),  und wählen Sie einen Menüpunkt aus der  Sie können den Kontrast der Farben anpassen. Optionsauswahl. z Passen Sie das Bild nach Auswahl eines Menüpunkts mit den -Tasten an. Niedriger Höher PROJEKTORSTRG. FERNBEDIENUNG z Einstellungsbereich: -64 bis +64 Achtung z Stellen Sie, wenn nötig, vorher die [HELLIGKEIT] ein.
  • Seite 41: [Farbton]

    [BILD]-Menü 2)   Wählen Sie einen Menüpunkt mit den  [FARBTON] ▲▼-Tasten, und justieren Sie mit den  -Tasten. Sie können den Farbton anpassen, wenn die weißen z Wenn Sie während der Anpassung die ▲▼-Tasten Bereiche des projizierten Bildes bläulich oder rötlich auf dem Bildschirm drücken, wechselt der erscheinen. Bildschirm, und es wird [HORIZONTALE SCHÄRFE] oder [VERTIKAL SCHÄRFE] angezeigt.
  • Seite 42: Anpassen Der Wellenform

    [BILD]-Menü ■ [ANZEIGEPOSITION]   Rauschen vorhanden ist oder das Wiedergabegerät Rauschen erzeugt. Sie können die Anzeigeposition der Eingabewellenform z [AUTOM. EINSTELLUNG] stellt den Signalpegel während der Anzeige von SIGNAL (Bild) einstellen. basierend auf dem Standardsignal der Projektionsfläche ein, welches aus 0 % und 100 % besteht, sodass die korrekte Anpassung nicht durchgeführt werden kann, Einstellungen ...
  • Seite 43 [BILD]-Menü 1)   Passen Sie [Y-SIGNAL (BILD)]/[Y-SIGNAL  4)   Passen Sie [B-SIGNAL (BILD)]/[B-SIGNAL  (ZEILE)] an. (ZEILE)] an. z Wählen Sie [BILD], und verwenden Sie die z Wählen Sie [ERWEIT. MENÜ], und verwenden Sie -Tasten zur Anpassung von [HELLIGKEIT] und -Tasten zur Anpassung von [HELLIGKEIT B] [KONTRAST]. und [KONTRAST B]. Stellen Sie die untere Linie Stellen Sie die untere Linie der Wellenform auf 0 % der Wellenform auf 0 %...
  • Seite 44: [Split Einstellung]

    [BILD]-Menü [SPLIT EINSTELLUNG] Anmerkung z Wenn [SPLIT MODE] mithilfe der ▲▼-Tasten ausgewählt und [NORMAL] auf [GESPIEGELT] gesetzt wird, kann Bei einigen [BILD]-Menüpunkten können Sie eine der auf der linken Seite angezeigte Bildschirm bei Bildeinstellung durchführen, während Sie sich einen geteilter Bildschirmanzeige gespiegelt und angepasst bestimmten Bereich eines Standbilds in einem werden.
  • Seite 45: [Erweit. Menü]

    [BILD]-Menü Anmerkung [ERWEIT. MENÜ] z Während der Split-Einstellung können Sie keine Menüpunkte anpassen, die grau angezeigt werden. Sie können das Bild von Hand genauer einstellen. z Der Punkt [TRAPEZ] unter [POSITION] wird während Drücken Sie die <ENTER>-Taste. einer Split-Einstellung inaktiv. z Es wird das Menü [ERWEIT. MENÜ] z Wenn ein 3D-Signal anliegt (auch wenn es von 2D angezeigt.
  • Seite 46 [BILD]-Menü 3)    Wählen Sie mithilfe der ▲ ▼-Tasten die Option  z Wenn Sie unter [GAMMA-VOREINSTELLUNG] [R: 0.00 G: 0.00 B: 0.00] auswählen und anschließend [START-EINSTELLUNG] aus, und drücken Sie  die <ENTER>-Taste drücken, wird das Menü die <ENTER>-Taste. [GAMMA-VOREINSTELLUNG] angezeigt. Wählen z Das Menü [ERWEITERTE ABSTIMMUNG] wird Sie mithilfe der ▲ ▼-Tasten die jeweilige Zeile für angezeigt.
  • Seite 47 [BILD]-Menü b. Einstellen des Eingangspegels (nur [Y]) Anzeigen der aktuell z Drücken Sie die <SUB MENU>-Taste, um den ausgewählten Punktnummer. Die [BEDIENMODUS] auf [INPUT EINST.] festzulegen. Zahlen werden in der Reihenfolge Informationen zum Prüfen, ob es sich beim aktuellen von 1 bis 15 angezeigt, wobei Status um den Modus [PUNKT ÄNDERN] oder den PUNKT beim niedrigeren Eingangspegel...
  • Seite 48 [BILD]-Menü c.  Einstellung des Ausgangspegelsl d. Anpassen des Ausgangspegels an den  Referenzpunkt z Wenn Sie auf die ▲ ▼-Tasten drücken, z Drücken Sie in der unter 4) dargestellten können Sie den Eingangspegel des aktuell Anzeige auf die ▲ ▼-Tasten, um die Option ausgewählten Punkts einstellen. [REFERENZPUNKTE] auszuwählen, und drücken z Der Ausgangspegel kann für jede Farbe im Sie anschließend auf die -Tasten, um die...
  • Seite 49 [BILD]-Menü Beispiel) Wenn die Daten für die voreingestellten Anmerkung Gammawerte +0,40 und 0,00 kombiniert werden z Wenn Sie den Standardwert des Referenzpunkt- Ausgangspegels ändern, wird beim Ändern der [GAMMA- 1. Legen Sie den Wert der [GAMMA- VOREINSTELLUNG] ein Bestätigungsbildschirm ERWEITERTE ABSTIMMUNG VOREINSTELLUNG] auf +0,40 fest, rufen Sie den eingeblendet.
  • Seite 50: Initialisieren Der Ergebnisse Der Gamma-Einstellung

    [BILD]-Menü   ●Initialisieren der Ergebnisse der Gamma-   z Gamma-Einstellung (im [EINSTELL- Einstellung MODUS] [EINFACH]) 1)   Wählen Sie mithilfe der ◄►-Tasten die  GAMMA-EINSTELLUNG EINSTELL-MODUS FORTGESCHRITTEN Option [EINFACH] aus. BILD GAMMA HOCH POSITION GAMMA MITTEL GAMMA FEIN GAMMA-EINSTELLUNG START-EINSTELLUNG SPRACHE BILD EINSTELL-MODUS EINFACH GAMMA HOCH GAMMA NAMEN ÄNDERN POSITION GAMMA MITTEL 3D EINSTELLUNGEN INITIALISIEREN GAMMA FEIN START-EINSTELLUNG SPRACHE OBJEKTIV-EINSTELLUNG...
  • Seite 51 [BILD]-Menü ■ [KONTRAST] ■ [MPEG RAUSCHUNTERDR.]     Hiermit können Sie Farbtöne anpassen, die sich Hiermit können Sie das Rauschen unterdrücken, das bei vorwiegend um Weiß herum konzentrieren. der Projektion von Videos mit MPEG-Kompression auftritt. R (ROT), G (GRÜN), B (BLAU) Schwächer Stärker z Einstellungsbereich: 0 bis +3...
  • Seite 52: Erstellen Eines Neuen Profils

    [BILD]-Menü ■ [FARB MANAGE.]   4)   Drücken Sie die <ENTER>-Taste. z Das Menü [CURSOR] (B) und die ausgewählte Für den ausgewählten Modus in [BILDAUSWAHL] können Farbe (C) werden angezeigt. Sie eine ausgewählte Farbe individuell mittels [CURSOR] oder die sechs Farbkomponenten (Rot, Grün, Blau, Zyan, CURSOR Magenta, Gelb) mittels [RGBCMY] einstellen.
  • Seite 53: Einstellung Der Ausgewählten Farbe (Im [Einstell-Modus] [Rgbcmy])

    [BILD]-Menü   z Einstellung der ausgewählten Farbe (im  4)   Wählen Sie mithilfe der ▲▼-Tasten einen  Menüpunkt aus, und passen Sie mithilfe  [EINSTELL-MODUS] [RGBCMY]) der ◄►-Tasten die Stufe des jeweiligen  Wählen Sie die Farbe aus 6 verschiedenen Farbtypen Punkts an. ([ROT], [GRÜN], [BLAU], [ZYAN], [MAGENTA], [GELB]), und stellen Sie [FARBE], [TINT] und [HELLIGKEIT] ein. Einstellen der Farbintensität. [FARBE] z Einstellungsbereich: 1)   Wählen Sie im [EINSTELL-MODUS] mithilfe  -30 bis +30 der ◄►Tasten die Option [RGBCMY] aus.
  • Seite 54 [BILD]-Menü   z Verwalten der im Modus [CURSOR] erstellten,    z Verwalten der im Modus [RGBCMY] erstellten,  gespeicherten Speicher gespeicherten Speicherprotokolle SPEICHER SPEICHER EINSTELL-MODUS : CURSOR EINSTELL-MODUS : RGBCMY BILDAUSWAHL : NORMAL BILDAUSWAHL : NORMAL FARBE TINT HELLIGKEIT FARBE TINT HELLIGKEIT PUNKT 1 PUNKT 2 GRÜN PUNKT 3 BLAU PUNKT 4 ZYAN PUNKT 5 MAGENTA PUNKT 6...
  • Seite 55: Löschen Von Profilen

    [BILD]-Menü   ● Speichern einer Speichereinstellung als Profil   ●Löschen von Profilen Speichern Sie eine Speichereinstellung als Profil. 1)   Wählen Sie mithilfe der ▲▼-Tasten die  Sie können bis zu sechs Profile speichern. Option [PROFIL LÖSCHEN] aus, und  1)   Wählen Sie mithilfe der ▲▼-Tasten die  drücken Sie die <ENTER>-Taste Option [PROFIL SICHERN] aus, und  z Das Menü [PROFIL LÖSCHEN] wird angezeigt. drücken Sie die <ENTER>-Taste. z Das Menü [PROFIL SICHERN] wird angezeigt. PROFIL LÖSCHEN 2)  ...
  • Seite 56: Ändern Eines Profilnamens

    [BILD]-Menü   ●Ändern eines Profilnamens   ●Laden gespeicherter Profile Wählen Sie ein gespeichertes Profil 1)   Wählen Sie mithilfe der ▲▼-Tasten die  (Farbanpassungsergebnis) aus. Die im Profil eingestellten Option [PROFIL NAME ÄNDERN] aus, und  Anpassungswerte werden im Menü [BILDAUSWAHL] drücken Sie die <ENTER>-Taste. angewendet und aufgezeichnet. z Das Menü [PROFIL NAME ÄNDERN] wird angezeigt. 1)   Wählen Sie mithilfe der ▲▼-Tasten die  Option [PROFIL] aus. PROFIL NAME ÄNDERN BILD BENUTZER 1 2)  ...
  • Seite 57 [BILD]-Menü ■ [CINEMA REALITY] ■ [TV-SYSTEM]     Sie können den automatischen Bildsynchronisator für [Nur bei Eingabe von VIDEO- oder S-VIDEO-Signalen]  Bilder mit einer Bildfrequenz von 24 Bildern pro Sekunde, Der Projektor erkennt das Eingangssignal automatisch. wie z. B. Filme, ein- oder ausschalten. Fall es instabil sein sollte, richten Sie das System manuell ein.
  • Seite 58: [Bildspeicher]

    [BILD]-Menü ■ [RGB/YC   [RGB/YP [BILDSPEICHER] ,  Im Normalbetrieb sollte die Einstellung [AUTO] sein. Wenn die Bilder bei der Einstellung [AUTO] nicht korrekt Drücken Sie die <ENTER>-Taste. angezeigt werden, stellen Sie gemäß dem Eingangssignal z Das Menü [BILDSPEICHER] wird angezeigt. entweder [RGB] oder [YC ], [YP ] ein.
  • Seite 59: Signal Art

    [BILD]-Menü ■ [SPEICHER NAME ÄNDERN] 5)   Wählen Sie mithilfe der ▲▼◄►-Tasten    die Option [JA] aus. Sie können die Einstellungen für Speichernamen bearbeiten. 6)   Drücken Sie die <ENTER>-Taste. Anmerkung SPEICHER NAME ÄNDERN BILD SPEICHER 1 z Drücken Sie die <ENTER>-Taste, ohne einen Namen SPEICHER 2 einzugeben, um den Standardnamen beizubehalten SPEICHER 3 POSITION SPEICHER 4 ([SPEICHER 1 bis 16]).
  • Seite 60: [Position]-Menü

    [POSITION]-Menü [POSITION]-Menü [DOT CLOCK] Wählen Sie [POSITION] im Hauptmenü unter  „Navigation durch das Menü“ (  Seite 37),  Hiermit reduzieren Sie Rauschen, das beim und wählen Sie einen Menüpunkt aus der  Projizieren gestreifter Bilder auftritt. Optionsauswahl. Wenn ein gestreiftes Bild wie unten projiziert wird, tritt z Passen Sie die Projektionsflächenposition nach Auswahl eines Menüpunkts mit den -Tasten an.
  • Seite 61: [Aspekt-Funktion]

    [POSITION]-Menü ■ COMPONENT-Signal (YC   ) /  [ASPEKT-FUNKTION] COMPUTER (RGB)-Signal Sie können das Bildseitenverhältnis bei Bedarf [Eingang 1 080/60i, 1 080/50i, 1 080/60p, 1 080/50p, manuell umschalten. 1 080/24p, 720/60p, 720/50p] Bildseitenverhältnisse sind signalabhängig. [16:9] [S16:9] [H-GESTRECKT] Einstellungen  Einstellungen  umschalten umschalten [4:3] [ZOOM] [V-ANPASSUNG] [Eingang 480i/480p] ■...
  • Seite 62 [POSITION]-Menü Aspekt-Funktion Projektionsfläche Aspekt-Funktion Projektionsfläche Eingangssignal [ZOOM] Vergrößert, wobei Eingangssignal das ursprüngliche Bildseitenverhältnis beibehalten wird. In einigen Fällen [4:3] ist das Video u. U. Projiziert im Verhältnis 4:3. Projektionsfläche abgeschnitten, kann aber richtig Projektionsfläche wiedergegeben werden. Verwenden Sie die ▲ ▼-Tasten zur vertikalen Anpassung.
  • Seite 63: [Wss]

    [POSITION]-Menü [WSS] Anmerkung z Sie können eine Verzerrung von ± 30 Grad von der vertikalen Ebene korrigieren. Wenn es zu viele Beim europäischen Rundfunksystem wird durch Korrekturen gibt, kann sich die Bildqualität jedoch WSS (Breitwand-Signalgebung) automatisch das verschlechtern und verschwimmen. Um die Bildqualität erforderliche Seitenverhältnis eingestellt, wenn das zu verbessern, wird empfohlen, den Projektor mit einer anliegende Signal über ein Identifikationssignal...
  • Seite 64: [3D Einstellungen]-Menü

    [3D EINSTELLUNGEN]-Menü [3D EINSTELLUNGEN]-Menü [3D EINGABEFORMAT] Drücken Sie die Taste <3D> auf der  Fernbedienung, oder wählen Sie  Falls keine 3D-Anzeige für das 3D-Video verfügbar [3D EINSTELLUNGEN] aus dem Hauptmenü in  ist, stellen Sie das 3D-Format des Projektors auf das „Navigation durch das Menü“ (  Seite 37), und  Format, das dem angeschlossenen Player entspricht. wählen Sie den Punkt aus der Optionsauswahl. Wenn das 3D-Video über [AUTO] nicht richtig z Passen Sie die Projektionsflächenposition nach Auswahl eines Menüpunkts mit den ▲▼◄...
  • Seite 65 [3D EINSTELLUNGEN]-Menü Anmerkung z Wenn die Einstellung [AUTO] nicht ausgewählt ist, wird der Eingang auf HDMI umgestellt und [3D EINGABEFORMAT] wird beim Ein- und Ausschalten, Umstellen des Eingangs oder des Signals des angeschlossenen Geräts auf [AUTO] gesetzt. Der folgenden Tabelle können Sie Einstellungen, Eingangssignale und das angezeigte Bild entnehmen. Umschalten des 3D-Formats [UNTER-...
  • Seite 66: [Links/Rechts Tausch]

    [3D EINSTELLUNGEN]-Menü ■ Anpassungsmethode   [LINKS/RECHTS TAUSCH] 1)   Wählen Sie mithilfe der ▲▼-Tasten  Wechseln Sie in den Modus [GETAUSCHT], wenn Sie den Menüpunkt zur Anpassung des  beim Anschauen eines 3D-Videos durch eine 3D-Brille Videosignals für das rechte Auge aus. Schwierigkeiten haben. z Die Videosignale für das linke und rechte Auge werden links und rechts gezeigt. Einstellbare Menüpunkte: Kontrast, Helligkeit, Einstellungen ...
  • Seite 67 [3D EINSTELLUNGEN]-Menü ■ [3D EINGANGS-SIGNALANZEIGE] ■ [BILDABGLEICH SPEICHER]     Verwenden Sie zur einfachen Balanceanpassung Drücken Sie die <ENTER>-Taste. ein Videogerät, das 3D unterstützt und den z Das Menü [BILDABGLEICH SPEICHER] wird Videoausgangspegel (Helligkeit) des 3D-Videos für das angezeigt. linke bzw. das rechte Auge anzeigt. 1)   Drücken Sie die <ENTER>-Taste. BILDABGLEICH SPEICHER BILD SPEICHERUNG SICHERN...
  • Seite 68 [3D EINSTELLUNGEN]-Menü   ●[BILDABGLEICH SPEICHER LÖSCHEN] 5)   Geben Sie mithilfe der ▲▼◄►-Tasten die  Position der erforderlichen Zeichen an, die  Sie können die mit [BILDABGLEICH SPEICHER Sie eingeben möchten, und drücken Sie  SICHERN] gespeicherten Details löschen. die <ENTER>-Taste. 1)   Wählen Sie mithilfe der ▲▼-Tasten die  z Sie können bis zu 16 Zeichen eingeben. z Wählen Sie [ALLES LÖSCHEN], und drücken Option [SPEICHERUNG LÖSCHEN] aus,  Sie die <ENTER>-Taste, um den gesamten und drücken Sie die <ENTER>-Taste.
  • Seite 69: [2D In 3D Umwandeln]

    [3D EINSTELLUNGEN]-Menü   ●[BILDABGLEICH SPEICHERNAMEN  [2D IN 3D UMWANDELN] ÄNDERN] 2D-Video wird quasi nach 3D konvertiert und dann Sie können den mit [BILDABGLEICH SPEICHER angezeigt. SICHERN] gespeicherten Speichernamen bearbeiten. Wählen Sie je nach Geschmack [MODUS 1] bis 1)   Wählen Sie mithilfe der ▲▼-Tasten die  [MODUS 5]. Option [SPEICHERNAMEN ÄNDERN] aus,  und drücken Sie die <ENTER>-Taste. z Das Menü [BILDABGLEICH Einstellungen ...
  • Seite 70: [Helligkeitssteuerung]

    [3D EINSTELLUNGEN]-Menü [HELLIGKEITSSTEUERUNG] [3D IR SENDER] Hiermit kann die Helligkeit der 3D-Brille eingestellt Steuert den in diesem Projektor integrierten 3D-IR- werden. Sender. Einstellungen  Einstellungen  Einstellungen  Einstellungen  umschalten umschalten umschalten umschalten [AUS] [SCHWACH] [HELL] [DUNKEL] [STARK] [MITTEL]     [NORMAL] Stellt den IR-Ausgang des 3D-IR- Senders auf stark.
  • Seite 71: [3D Monitor]

    [3D EINSTELLUNGEN]-Menü Die Zeilen der Parallaxe-Überwachung in [Modus 1] [3D MONITOR] haben folgenden Inhalt: Weiß (gestrichelte Standardanzeige für Video ohne Im 3D-Video werden hiermit die Tiefenschärfeeffekte Linie) Parallaxe vor und im Bildschirm durch Bestätigen auf der Zeigt die Parallaxe in die Monitoranzeige angepasst. Blau Projektionsfläche an 1)  ...
  • Seite 72: [3D Motion Remaster]

    [3D EINSTELLUNGEN]-Menü Die Pegelanzeige der eindimensionalen Anzeige der Anmerkung Parallaxe-Überwachungsfunktion von [Modus 2] oder z In [Modus 2] und [Modus 3] kann die Anzeigeposition [Modus 3] hat folgenden Inhalt. mithilfe der -Tasten nach links und rechts Zeigt den Höchstwert der Parallaxe verschoben werden.
  • Seite 73: [Objektiv-Einstellung]-Menü

    [OBJEKTIV-EINSTELLUNG]-Menü [OBJEKTIV-EINSTELLUNG]-Menü Anmerkung Wählen Sie [OBJEKTIV-EINSTELLUNG] im  Hauptmenü von „Navigation durch das Menü“  z Das zuletzt verwendete [ZOOM/FOKUS]-Testbild wird als  Seite 37), und wählen Sie einen Menüpunkt  erstes angezeigt. aus der Optionsauswahl. z Wenn der Projektor oder die Anzeige abgewinkelt ist, z Passen Sie die Projektionsflächenposition nach Auswahl werden die oberen und unteren Kanten des Bildes eines Menüpunkts mit den ▲▼◄...
  • Seite 74: [Optik Daten Sichern]

    [OBJEKTIV-EINSTELLUNG]-Menü [OPTIK DATEN SICHERN] Anmerkung z Drücken Sie die <ENTER>-Taste, ohne einen Namen einzugeben, um den Standardnamen beizubehalten Jetzt können die Positionen für die Zoom- und ([OPTIK DATEN 1 bis 6]). Fokuseinstellung, die horizontale Videoposition, z Mit dieser Funktion kann nicht zu 100 % garantiert die vertikale Videoposition, die Anpassungen beim werden, dass Anpassungen wiederholt werden können.
  • Seite 75: [Automatische Schaltung]

    [OBJEKTIV-EINSTELLUNG]-Menü ■ [OPTIK DAT. NAME ÄNDERN]   [AUTOMATISCHE SCHALTUNG] 1)   Wählen Sie mithilfe der ▲▼-Tasten  Diese Funktion identifiziert automatisch Breitwand- den Namen der zu ändernden Objektiv- Signale oder 16:9/4:3-Signale und ruft automatisch Speichereinstellung aus. die Objektiv-Speichereinstellungen ab, die für die jeweilige Größe der Projektionsfläche eingestellt wurden. OPTIK DAT. NAME ÄNDERN BILD OPTIK DATEN 1 Breitwand-Signale sind Signale mit folgenden OPTIK DATEN 2 Bildseitenverhältnissen 2,35:1, 2,40:1, 2,50:1, 2,55:1.
  • Seite 76: [Horiz.-Position]

    [OBJEKTIV-EINSTELLUNG]-Menü [HORIZ.-POSITION] [RECHTER MASKENBEREICH] Sie können den Bildbereich horizontal verschieben, Sie können einen leeren (maskierten) Bereich an der um so die rechte oder linke Bildkante an die Kante der rechten Kante des Bildschirms platzieren. Projektionsfläche anzupassen. Weniger Mehr Nach links  Nach rechts  verschieben verschieben z Einstellungsbereich: 0 bis 70 Wenn Sie z.
  • Seite 77: [Optionen]-Menü

    [OPTIONEN]-Menü [OPTIONEN]-Menü ■ [OSD ANORDNUNG]   Wählen Sie [OPTIONEN] im Hauptmenü von  Stellt die Farbe des OSD-Menüs ein. „Navigation durch das Menü“ (  Seite 37),  und wählen Sie einen Menüpunkt aus der  Optionsauswahl. Einstellungen  Einstellungen  z Wählen Sie den Menüpunkt aus, und drücken Sie die umschalten umschalten ◄ ►-Tasten, um die Einstellungen umzuschalten. FERNBEDIENUNG PROJEKTORSTRG. [TYP 1] Anzeige mit normalem Design Anzeige mit Schwarz-Weiß-...
  • Seite 78: [Einschalt Logo]

    [AUS] Inaktiv Räumt der Bildqualität den [NORMAL] Anmerkung Vorrang ein z Das Logo Panasonic wird 15 Sekunden lang angezeigt. Räumt der Halbbild-Reaktion den [SCHNELL] Vorrang ein [AUTOM. SUCHE] Anmerkung Legt fest, ob automatisch nach Anschlüssen gesucht z [NORMAL] ermöglicht die Anzeige qualitativ wird, die ein Eingangssignal haben, wenn der hochwertigerer Bilder.
  • Seite 79: [Trigger 1/2 Einstellung]

    [OPTIONEN]-Menü 2)   Wählen Sie die Ein-/Ausgangsfunktion  [TRIGGER 1/2 EINSTELLUNG] mit den ▲▼◄ ► -Tasten aus, und  drücken Sie die <ENTER>-Taste. Sie können die Funktion für jeden Triggeranschluss wählen. z Funktionseinstellungen Die Triggeranschlüsse für diesen Projektor werden sowohl als Eingangs-/Ausgangsanschluss für die Trigger-Ausgangssignal kann Triggerfunktion als auch als Ausgangsanschluss für nicht übertragen werden. den externen 3D-IR-Sender (optionales Zubehör) Es funktioniert auch bei verwendet.
  • Seite 80: [Abschalt Uhr]

    [OPTIONEN]-Menü • [BILD PAUSE] [ABSCHALT UHR] Bei Aktivierung von [BILD PAUSE] werden 12 V ausgegeben. Ist die Einstellung jedoch deaktiviert, Stellen Sie den Zeitpunkt ein, an dem die werden 0 V ausgegeben. Stromversorgung automatisch abgeschaltet werden soll. • [RS232C EINGANG] Empfängt Befehle ( ...
  • Seite 81: [Lampenleistung]

    [OPTIONEN]-Menü [LAMPENLEISTUNG] [VERBINDUNGSEINSTELLUNGEN] Stellen Sie die Lampenleistung je nach Einsatzort des Konfigurieren Sie VIERA Link. Projektors und Verwendungszweck ein. Drücken Sie die <ENTER>-Taste. z Die Bestätigungsmeldung Einstellungen  Einstellungen  [VERBINDUNGSEINSTELLUNGEN] wird angezeigt. umschalten umschalten VERBINDUNGSEINSTELLUNGEN BILD VIERA LINK EINSTELLUNGEN AUTO EIN Wenn eine größere Helligkeit [NORMAL] AUTO AUS POSITION...
  • Seite 82 [OPTIONEN]-Menü ■ [AUTO EIN] ■ [STANDBY-ENERGIESPARMODUS]     Geben Sie an, ob der Projektor eingeschaltet werden soll, Geben Sie an, ob Sie den Stromverbrauch der externen wenn er sich im Bereitschaftsmodus befindet und externe Geräte während des Bereitschaftsmodus des Projektors in Geräte betrieben werden.
  • Seite 83: [Weitere Funktionen]

    [OPTIONEN]-Menü ■ EINGABEAUSWAHL   [WEITERE FUNKTIONEN] Der Eingang kann direkt gewechselt werden. Drücken Sie die <ENTER>-Taste. HDMI-Signal von dem an z Daraufhin wird das [WEITERE FUNKTIONEN]-Menü [HDMI 1/2/3 IN] HDMI IN 1/HDMI IN 2/HDMI IN 3 angezeigt. angeschlossenen Gerät. RGB-Signal und WEITERE FUNKTIONEN BILD STANDBILD COMPONENT-Signale (YC [COMPUTER IN] BILD PAUSE ) von dem an COMPUTER IN...
  • Seite 84: [Auslieferungszustand]

    [OPTIONEN]-Menü [AUSLIEFERUNGSZUSTAND] Setzt alle Einstellungen auf die werkseitigen Standardeinstellungen zurück. Wenn Sie diesen Vorgang ausführen, wird der Projektor für die Initialisierung in den Bereitschaftsmodus versetzt. 1)   Wählen Sie mithilfe der ▲ ▼-Tasten die  Funktion [AUSLIEFERUNGSZUSTAND]  aus, und halten Sie die <ENTER>-Taste  mindestens drei Sekunden gedrückt. z Die Bestätigungsnachricht der Funktion [AUSLIEFERUNGSZUSTAND] wird angezeigt. AUSLIEFERUNGSZUSTAND AUSLIEFERUNGSZUSTAND NEIN 2)  ...
  • Seite 85: Temp- Und Lamp-Anzeige

    TEMP- und LAMP-Anzeige TEMP- und LAMP-Anzeige Behebung der angezeigten Probleme Wenn ein Problem am Projektor auftritt, leuchtet oder blinkt die Lampenanzeige <LAMP> und/oder die Temperaturanzeige <TEMP>. Überprüfen Sie den Anzeigenstatus, und beheben Sie Probleme wie folgt. Achtung z Wenn Sie die Stromversorgung für die Problembehebung abschalten, befolgen Sie dabei die Abschaltprozedur. ...
  • Seite 86: Anzeigestatus

    TEMP- und LAMP-Anzeige  ■ Lampenanzeige <LAMP>   Anzeigestatus Leuchtet rot Blinkt rot Die Lampe muss ausgetauscht werden. Leuchtet, wenn die Lampe das Ende Es liegt ein Fehler des Lampenschaltkreises vor, ihrer maximalen Betriebszeit nach Problem es ist zu einer anormalen Funktion gekommen, circa 3 800 Stunden erreicht hat (wenn oder die Lampe ist beschädigt.
  • Seite 87: Pflege Und Ersatzteile

    Pflege und Ersatzteile Pflege und Ersatzteile ■ Luftfiltereinheit   Vor der Reinigung des Projektors /  Falls sich zu viel Staub im Luftfilter angesammelt hat, wird Vor Austausch der Komponenten die Innentemperatur des Projektors ansteigen. Auf dem Bildschirm wird eine Bestätigungsmeldung angezeigt, und gleichzeitig leuchtet die <TEMP>-Anzeige rot. Das Gerät Achtung schaltet sich nach einer kurzen Weile automatisch ab. z Schalten Sie den <MAIN POWER>-Schalter aus, und Reinigen Sie den Luftfilter alle 100 Betriebsstunden.
  • Seite 88 Pflege und Ersatzteile  4)   Befestigen Sie die Luftfiltereinheit am  Projektor. z Bringen Sie die Luftfiltereinheit am Projektor an, indem Sie in umgekehrter Weise zu 2) vorgehen. * Setzen Sie die Luftfiltereinheit in den Projektor ein, und zwar in der durch den eingekerbten Pfeil auf dem Luftfilterrahmen angegebenen Richtung ( bis sie einrastet.
  • Seite 89: Austausch Der Komponenten

    Pflege und Ersatzteile Austausch der Komponenten ■ Luftfilter und elektrostatischer Filter   Der Luftfilter muss ausgetauscht werden, wenn seine Reinigung unwirksam bleibt. Ein Austauschluftfilter/elektrostatischer Filter kann separat erworben werden (Wartungsteil). Wenden Sie sich zum Erwerb des optionalen Luftfilters und elektrostatischen Filters an Ihren Händler. Tauschen Sie den Luftfilter und elektrostatischen Filter stets auch aus, wenn Sie die Lampe austauschen. (Im [ET-LAA410]-Ersatzlampen-Set ist ein Luftfilter und elektrostatischer Filter enthalten.) ■...
  • Seite 90: Austauschintervall Der Lampe

    Pflege und Ersatzteile  ■ Austauschintervall der Lampe   Die Lampe ist eine Komponente, die Verschleiß unterliegt. Mit zunehmender Verwendung nimmt ihre Helligkeit ab; eine periodische Erneuerung der Lampe ist deshalb notwendig. Grob gerechnet beträgt die Nutzungsdauer 4 000 Stunden. Abhängig von den Eigenschaften der jeweiligen Lampe, den Einsatzbedingungen, den Umgebungsbedingungen usw. kann die Lebensdauer der Lampe auch kürzer sein.
  • Seite 91: Lampenaustauschprozess

    Pflege und Ersatzteile ■ Lampenaustauschprozess   4)   Lösen Sie mit einem  Kreuzschlitzschraubendreher die  Befestigungsschraube (eine) der  Achtung Lampenabdeckung, und entfernen Sie  z Wenn die Lampe die Lebensdauer von 4 000 Stunden überschritten hat (wenn die Option [LAMPENLEISTUNG] dann die Lampenabdeckung. auf [NORMAL] gesetzt war), schaltet sich der Projektor * Nehmen Sie die Lampenabdeckung langsam vom nach 10 Minuten wieder ab.
  • Seite 92 Pflege und Ersatzteile  11)   Entfernen Sie die Luftfilterabdeckung. Aufnahmevorrichtungen z Lösen Sie die Befestigungsschraube Luftfilterrahmen der Luftfilterabdeckung mit einem Kreuzschlitzschraubendreher, und nehmen Sie die Abdeckung ab. Luftfilter (schwarz) Befestigungsschraube der Luftfilterabdeckung Elektrostatischer Filter (weiß) Nasen Luftfiltergehäuse Luftfilterabdeckung 12)  Entfernen Sie den Luftfilter. z Halten Sie die Griffe an der Luftfiltereinheit, und nehmen Sie diese komplett aus dem Projektor.
  • Seite 93: Wiedereinsetzen Der Abdeckung

    Pflege und Ersatzteile 20)  Drücken Sie die <MENU>-Taste, um den  Menübildschirm anzuzeigen, und wählen  Sie [OPTIONEN] mit den ▲▼-Tasten aus.  Drücken Sie dann die <ENTER>-Taste. 21)  Wählen Sie [LAMPEN BETRIEBSZEIT] mit  den ▲▼-Tasten aus. 22)  Halten Sie die <ENTER>-Taste 3  Sekunden lang gedrückt. z Der Bildschirm [LAMPEN BETRIEBSZEIT] wird angezeigt. LAMPEN BETRIEBSZEIT LAMPEN BETRIEBSLEISTUNG ZURÜCKSTELLEN NEIN 23)  Wählen Sie [JA] mit den ◄►-Tasten, und  drücken Sie dann die <ENTER>-Taste. z Die LAMPEN BETRIEBSZEIT wird auf „0“ zurückgesetzt, und der Projektor schaltet sich ab. Der Projektor wechselt nach einer kurzen Weile in den Bereitschaftsmodus.
  • Seite 94: Fehlerbehebung

    Fehlerbehebung Fehlerbehebung  Überprüfen Sie diese Punkte erneut. Weitere Informationen finden Sie auf der entsprechenden Seite. Problem Ursache Seite z Das Netzkabel ist möglicherweise nicht angeschlossen. z Der <MAIN POWER>-Schalter ist ausgeschaltet (<OFF>). Das Gerät schaltet  z Die Steckdose führt unter Umständen keinen Strom. —...
  • Seite 95: Sicherheitsmaßnahmen Für Deckenhalterungen

    Sicherheitsmaßnahmen für Deckenhalterungen Sicherheitsmaßnahmen für Deckenhalterungen z Wenn der Projektor an der Decke montiert wird, verwenden Sie die von Panasonic vorgeschriebene Deckenhalterung (Modell-Nr.: ET-PKA110H (für hohe Decken), ET-PKA110S (für niedrige Decken)). z Die Befestigung an der Decke muss von einem qualifizierten Fachmann durchgeführt werden.
  • Seite 96: Verwenden Von Viera Link

    Wenn Sie den Projektor mit einem „VIERA Link“- kompatiblen Gerät verbinden, verbinden Sie ihn mit dem HDMI 1/2/3-Eingangsanschluss. z Lesen Sie bei anderen Panasonic-Produkten als diesem Projektor das Handbuch des anzuschließenden Geräts im Hinblick auf die Beschreibung des VIERA Links.
  • Seite 97: Viera Link-Steuerung Kompatibler Geräte

    Darum kann der Betrieb mit Geräten anderer Hersteller, die HDMI CEC unterstützen, nicht garantiert werden. z Bitte ziehen Sie die entsprechenden Handbücher der Geräte anderer Hersteller, die die Link-Funktion unterstützen, zu Rate. z Über verwendbare Panasonic-Geräte informiert Sie Ihr Panasonic-Händler. DEUTSCH - 97...
  • Seite 98 Verwenden von VIERA Link ■ Verwenden des Menüs [VIERA LINK-   VIERA LINK-MENÜ MENÜ] VIERA LINK EINSTELLUNGEN RECORDER 1 Sie können einige Funktionen des angeschlossenen HEIMKINO-LAUTSTÄRKE ENTER Geräts mit den Bedienelementen oder der Fernbedienung HEIMKINO-STUMM WAHL dieses Projektors steuern. BEDIENUNG EXT. GERÄTE ZURÜCK z Falls der Betrieb nicht möglich ist, prüfen Sie die Einstellungen des Geräts.
  • Seite 99 Bild oder Ton sind innerhalb der ersten Sekunden nach Wechsel des Eingangsmodus möglicherweise nicht verfügbar. z HDAVI Control 5 ist der aktuelle Panasonic-Standard (Stand September, 2012) für HDAVI Control-kompatible Geräte.   ●[HEIMKINO-STUMM] Sie können die Heimkino-Lautsprecher über die Projektorfernbedienung stumm schalten.
  • Seite 100: Technische Informationen

    *2 : Kompatibel mit VESA CVT-RB (verringerte Austastung). Anmerkung z Die Anzahl der Anzeigepunkte der PT-AT6000E-Anzeige beträgt 1 920 x 1 080. Ein Signal mit einer anderen Auflösung wird projiziert, nachdem die Auflösung so umgewandelt wurde, dass sie der Projektoranzeige entspricht.
  • Seite 101: Liste Der Unterstützten 3D-Videosignale

    Technische Informationen Liste der unterstützten 3D-Videosignale Wenn die Option [3D EINGABEFORMAT] auf [AUTO] eingestellt ist, entsprechen die vom Projektor unterstützten 3D-Signale den HDMI-Signalen, die unten in der Tabelle angegeben sind. 3D-Videosignalformat Modus FRAME-PACKING SIDE-BY-SIDE TOP-BOTTOM 750 (720)/60p ○* ○ ○* 750 (720)/50p ○* ○* 1 125 (1 080)/60i —...
  • Seite 102: Serieller Anschluss

    Technische Informationen Serieller Anschluss Der serielle Port im Buchsenbereich des Projektors entspricht der Schnittstellenspezifikation RS-232C. Damit kann der Projektor über einen Computer, der mit diesem Port verbunden wurde, gesteuert werden. ■ Anschluss   D-Sub, 9-polig (Stifte) Serieller Anschluss (Buchse) Computer ■ Stiftzuweisungen und Signalnamen  ...
  • Seite 103: Kabelspezifikationen

    Technische Informationen ■ Kabelspezifikationen   (Bei Anschluss an einen PC) Projektor PC (DTE) ■ Steuerungsbefehle   Befehle sind verfügbar, wenn dieser Projektor wie folgt über einen Computer gesteuert wird. <Bedienbefehle> Befehl Steuerungsinhalt Anmerkungen Im Bereitschaftsmodus werden alle Befehle außer PON ignoriert. Der PON-Befehl wird während der Lampenkontrolle ignoriert.
  • Seite 104 Technische Informationen Befehl Steuerungsinhalt Anmerkungen Zeigt den individuellen Einstellbildschirm des Menüs [ERWEIT. MENÜ] an, der direkt vor diesem ERWEIT. MENÜ Vorgang aufgerufen wurde. Ermöglicht die Verwendung der Funktion AUTOMATIK. AUTOMATIK Nur COMPUTER IN (RGB) (mit Ausnahme von filmbasierten Signalen) Legt die Zeitspanne, nach der die Stromversorgung automatisch abgeschaltet wird, fest. ...
  • Seite 105 Technische Informationen <Abfragebefehle> Befehl Steuerungsinhalt Parameter Betriebsstatus 000 = AUS 001 = EIN CP1 = COMPONENT IN SVD = S-VIDEO IN EINGANG- VID = VIDEO IN HD1 = HDMI 1 IN HD2 = HDMI 2 IN HD3 = HDMI 3 IN Signalstatus RG1 = COMPUTER IN NOR = NORMAL DYN = DYNAMIK 709 = REC709 DCN = D-CINEMA...
  • Seite 106: Technische Angaben

    Technische Angaben Technische Angaben Die technischen Angaben zum Projektor entnehmen Sie der folgenden Tabelle. Spannungsversorgung 100 V - 240 V Wechselstrom 50 Hz/60 Hz Weniger als 310 W Energieverbrauch Im Bereitschaftsmodus (bei inaktiver Lüftung): 0,08 W Stromaufnahme 3,8 A - 1,5 A Panelgröße (diagonal) 18,7 mm (0,74") Seitenverhältnis 16 : 9...
  • Seite 107 Technische Angaben 1 Set, 4-polige Mini-DIN-Buchse Y: 1,0 V [p-p], C: 0,286 V [p-p], S-VIDEO IN 75 Ω VIDEO IN 1 Set, Cinch-Buchse 1,0 V [p-p], 75 Ω 1 Set, 15-pol. HD D-Sub (Buchse) (RGB-Signal) R.G.B. 0,7 V [p-p], 75 Ω G.SYNC 1,0 V [p-p], 75 Ω TTL hohe Impedanz, HD/SYNC automatische Positiv-/...
  • Seite 108: Abmessungen

    Technische Angaben Abmessungen Maßeinheit: mm (5 1/2") (18 1/2") 108 - DEUTSCH...
  • Seite 109: Index

    Index Index Zahlen FRAME CREATION ......... 51 FUNKTION ..........34 2D IN 3D UMWANDELN ......69 Serieller Anschluss .........102 FUNKTIONSTASTEN MENÜ ....81 3D-ANZEIGEMONITOR ......71 SPEICHER ABRUF ......... 59 3D BILDABGLEICH ......... 66 SPEICHER LÖSCHEN ......59 3D EINGABEFORMAT ......64 SPEICHER NAME ÄNDERN ....
  • Seite 110: Informationen Zur Entsorgung In Ländern Außerhalb Der Europäischen Union
