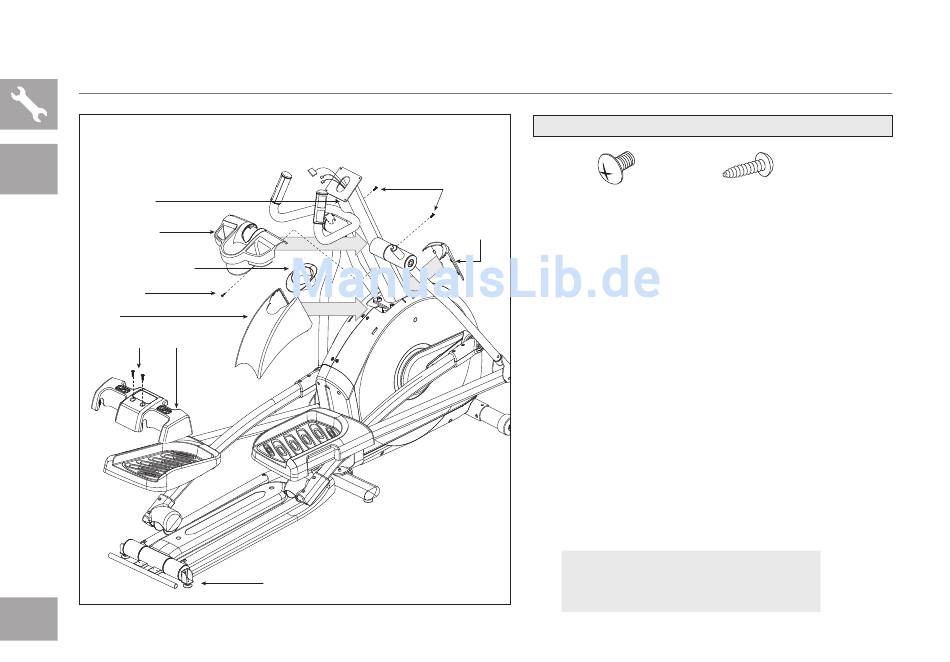

AUFBAUSCHRITT 7
Beide
Modelle
KONSOLENMAST
FLASCHENHALTER
KONSOLENMASTHALTERUNG
SCHRAUBE (BB)
OBERE
ABDECKUNG VORNE
SCHRAUBEN (CC) HINTERE ABDECKUNG
14
ENDURANCE 5
HINTERER STANDFUSS
SCHRAUBEN (BB)
OBERE
Öffnen Sie SCHRAUBENTÜTE 7.
A
ABDECKUNG
HINTEN
Schieben Sie die OBERE KAPPE und die
B
RÜCKSEITIGE ABDECKUNG DER OBEREN KAPPE
über den KONSOLENMAST und lassen Sie sie
einrasten.
Setzen Sie die KONSOLENMASTHALTERUNG
C
auf die OBERE KAPPE und lassen Sie sie
einrasten.
Schieben Sie den FLASCHENHALTER über den
D
KONSOLENMAST und befestigen Sie ihn mit
3 SCHRAUBEN (BB).
Schieben Sie die HINTERE ABDECKUNG über
E
den HINTEREN STANDFUSS und befestigen Sie
sie mit 2 SCHRAUBEN (CC).
HINWEIS: Seien Sie vorsichtig.
Klemmen Sie beim Festziehen der
Schrauben keine Kabel ein.
SCHRAUBENTÜTE 7 :
SCHRAUBE (BB) SCHRAUBE (CC)
12 mm 15 mm
Anzahl: 3 Anzahl: 2
