- Seite 1 ENDURANCE 4 ENDURANCE 5 ELLIPTICAL TRAINER BEDIENUNGSANLEITUNG Lesen Sie die TECHNISCHE ANLEITUNG, bevor Sie die BEDIENUNGSANLEITUNG lesen.
-
Seite 2: Garantiebestimmungen
GARANTIEBESTIMMUNGEN Alle Hinweise zu unseren Garantiebestimmungen finden Sie auf der Garantie- & Servicekarte. Sollte diese fehlen, fordern Sie diese bitte unter der Rufnummer 02234-9997-100 an. -
Seite 3: Seriennummer
AUFBAU WARNUNG Während Sie den Elliptical Trainer aufbauen, sollten Sie bei bestimmten Schritten besonders acht geben. Es ist sehr wichtig, dass Sie der Aufbauanleitung genau folgen und sicherstellen, dass alle Teile fest angezogen werden. Wenn Sie der Aufbauanleitung nicht genau folgen, kann es sein, dass Teile des Rahmens nicht angezogen wurden, anschließend locker sind und bei der Benutzung störende Geräusche verursachen. - Seite 4 LAUTSPRECHER VENTILATOR BEDIENFELD ENDURANCE 4 OBERE ARMSTANGE UND BILDSCHIRMFENSTER HANDPULSSENSOREN UNTERE ARMSTANGE FLASCHENHALTER HEBEGRIFF ZUR MANUELLEN STEIGUNGSEINSTELLUNG OBERE ABDECKUNG (2 Teile) BEWEGUNGSDYNAMISCHE NETZKABELBUCHSE PEDALE KURBEL STANDFUSS HAUPTRAHMEN FÜHRUNGSSCHIENENGESTELL PEDALARM HINTERE ABDECKUNG UNTERER VERBINDUNGSARM...

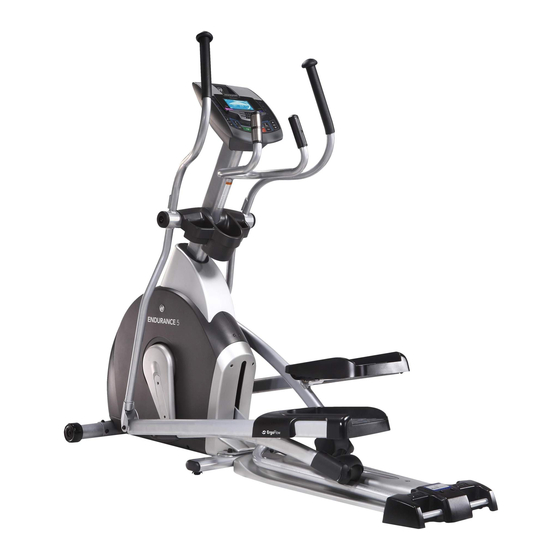

- Seite 5 LAUTSPRECHER VENTILATOR ENDURANCE 5 OBERE ARMSTANGE BEDIENFELD UND BILDSCHIRMFENSTER HANDPULSSENSOREN FLASCHENHALTER UNTERE ARMSTANGE OBERE ABDECKUNG KURBEL NETZKABELBUCHSE STANDFUSS BEWEGUNGSDYNAMISCHE HAUPTRAHMEN PEDALE PEDALARM FÜHRUNGSSCHIENENGESTELL UNTERER HINTERE ABDECKUNG VERBINDUNGSARM...
-
Seite 6: Vor Dem Aufbau
HINWEIS: Wir empfehlen Ihnen, beim Aufbau die Schraubengewinde mit ein F 2 Pedalarme bißchen Schmierfett einzuschmieren. Dazu eignet sich jede Art von Schmierfett F 1 Hebegriffset (nur Endurance 4) wie z.B. Fahrradschmierfett. F 2 untere Armstangen HINWEIS: Zu Ihrer Erleichterung und besseren Handhabung empfehlen wir, dass F 2 obere Armstangen zwei Personen den Elliptical Trainer zusammen aufbauen. -
Seite 7: Aufbauschritt
AUFBAUSCHRITT 1 ENDURANCE 4 SCHRAUBENTÜTE FÜR SCHRITT 1: SCHRAUBE (A) FEDERRINGSCHEIBE (B) GEBOGENE UNTERLEGSCHEIBE (C) Beide Modelle 30 mm 15 mm 17 mm STANDFUSS Anzahl: 4 Anzahl: 4 Anzahl: 4 Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 1. Befestigen Sie den Standfuss am HAUPTRAHMEN... -
Seite 8: Endurance 4 Aufbauschritt
25 mm Anzahl: 4 Anzahl: 4 Anzahl: 4 FÜHRUNGSSCHIENENGESTELL * Diesen AUFBAUSCHRITT ist nur für ENDURANCE 4. SCHRAUBEN (D) Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 2. Befestigen Sie den HEBEGRIFF ZUR MANUELLEN EINSTELLUNG DER STEIGUNG am FÜHRUNGSSCHIENENGESTELL mit 4 SCHRAUBEN (D), 4 UNTERLEGSCHEIBEN (E), 4 FEDERRINGSCHEIBEN (F) und 4 MUTTERN (G). -
Seite 9: Endurance 5 Aufbauschritt
ENDURANCE 5 AUFBAUSCHRITT 2 SCHRAUBENTÜTE FÜR SCHRITT 2: * Diesen AUFBAUSCHRITT ist nur für ENDURANCE 5 UNTERLEGSCHEIBE (D) FEDERRINGSCHEIBE (E) SCHRAUBE (F) SCHRAUBE (G) 16 mm 15 mm 20 mm 35 mm Anzahl: 4 Anzahl: 4 Anzahl: 4 Anzahl: 4 ENDURANCE 5 Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 2. - Seite 10 AUFBAUSCHRITT 3 SCHRAUBENTÜTE FÜR SCHRITT 3: ENDURANCE 5 Beide UNTERLEGSCHEIBE (K) GEWELLTE SCHRAUBE (M) Modelle 20 mm UNTERLEGSCHEIBE (L) 20 mm Anzahl: 2 22.5 mm Anzahl: 2 Anzahl: 2 FEDERRINGSCHEIBE (N) 15 mm Anzahl: 2 KONSOLENMAST Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 3. KONSOLENKABEL VORINSTALLIERTE SCHRAUBEN UND UNTERLEGSCHEIBEN...
- Seite 11 AUFBAUSCHRITT 4 SCHRAUBENTÜTE FÜR SCHRITT 4: Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 4. beide SCHRAUBE (O) FEDERRINGSCHEIBE (P) UNTERLEGSCHEIBE (Q) Modelle 20 mm 15.4 mm 20 mm Schieben Sie den UNTEREN Anzahl: 2 Anzahl: 2 Anzahl: 2 VERBINDUNGSARM in den PEDALARM.
- Seite 12 AUFBAUSCHRITT 5 SCHRAUBENTÜTE 5: ENDURANCE 5 Beide GUMMIRING (R) UNTERLEGSCHEIBE (S) UNTERLEGSCHEIBE (T) 26 mm 25 mm 26 mm Modelle Anzahl: 2 Anzahl: 4 Anzahl: 4 FEDERRINGSCHEIBE (U) SCHRAUBE (V) 15 mm 20 mm Anzahl: 2 Anzahl: 2 KONSOLENMAST GUMMIRING (R) UNTERLEGSCHEIBEN (S) Öffnen Sie die SCHRAUBENTÜTE FÜR SCHRITT 5.
- Seite 13 AUFBAUSCHRITT 6 SCHRAUBENTÜTE 6 : ENDURANCE 5 TEFLONUNTERLEGSCHEIBE (W) UNTERLEGSCHEIBE (X) FEDERRINGSCHEIBE (Y) Beide 28.4 mm 17 mm 15 mm Modelle Anzahl: 2 Anzahl: 2 Anzahl: 4 MUTTER (AA) SCHRAUBE (Z) 70 mm Anzahl: 2 Anzahl: 2 Öffnen Sie die SCHRAUBENTÜTE 6. Führen Sie das Ende des UNTEREN MUTTER(AA) VERBINDUNGSARMS zur Halterung am Ende der...
- Seite 14 AUFBAUSCHRITT 7 ENDURANCE 5 SCHRAUBENTÜTE 7 : Beide SCHRAUBE (BB) SCHRAUBE (CC) 12 mm 15 mm Anzahl: 3 Anzahl: 2 Modelle SCHRAUBEN (BB) KONSOLENMAST OBERE Öffnen Sie SCHRAUBENTÜTE 7. ABDECKUNG FLASCHENHALTER HINTEN Schieben Sie die OBERE KAPPE und die KONSOLENMASTHALTERUNG RÜCKSEITIGE ABDECKUNG DER OBEREN KAPPE über den KONSOLENMAST und lassen Sie sie SCHRAUBE (BB)
- Seite 15 AUFBAUSCHRITT 8 HINWEIS: Es gibt keine SCHRAUBENTÜTE für diesen ENDURANCE 5 ARMSTANGEN- ENDKAPPE Aufbauschritt. Beide Befestigen Sie die KONSOLENKABEL an der KONSOLE. Modelle KONSOLENKABEL Stecken Sie die KONSOLENKABEL vorsichtig in den KONSOLE KONSOLENMAST, bevor Sie die KONSOLE befestigen. OBERE ARMSTANGE Mit 4 VORINSTALLIERTEN SCHRAUBEN befestigen Sie jetzt die KONSOLE am KONSOLENMAST.
- Seite 16 ENDURANCE 4 AUFBAU ABGESCHLOSSEN! ENDURANCE 4 Max. Benutzergewicht: 136 kg / 300 lbs Gerätegewicht: 84 kg / 185 lbs Stellfläche: 190 x 62 x 168 cm / 75” x 24” x 66”...
- Seite 17 ENDURANCE 5 ENDURANCE 5 Max. Benutzergewicht: 148 kg / 325 lbs Gerätegewicht: 87 kg / 192 lbs Stellfläche: 190 x 62 x 168 cm / 75” x 24” x 66”...
-
Seite 19: Bedienung Des Elliptical Trainer
BEDIENUNG DES ELLIPTICAL TRAINER Dieser Abschnitt erklärt, wie Sie die Konsole und die Programme verwenden. Der Abschnitt GRUNDLAGEN DER BEDIENUNG in der TECHNISCHEN ANLEITUNG des ELLIPTICAL TRAINERS enthält folgende Anweisungen: • STANDORT DES ELLIPTICAL TRAINERS • STROM-/ERDUNGSANWEISUNGEN • POSITIONIERUNG DES FUSSES • TRANSPORT DES ELLIPTICAL TRAINERS • AUSNIVELLIEREN DES ELLIPTICAL TRAINERS • STROMBETRIEBENE ODER MANUELL EINSTELLBARE STEIGUNG... - Seite 20 ENDURANCE 4 ENDURANCE 4 EnergySaver ENERGIESPARMODUS CONSTANT INTERVAL WORKOUTS WEIGHT LOSS WORKOUTS PERFORMANCE WORKOUTS WATTS HERZFREQUENZ- INTERVALLPROGRAMME GEWICHTSREDUZIERUNGSPROGRAMME LEISTUNGSPROGRAMME GESTEUERT WATTGESTEUERT SPEED PEAK CARDIO MUSCLE STRENGTH PEAK NATURE MOUNTAIN INTERVALS INTERVALS INTERVALS BURN TONER BUILDER DESCENT TRAIL CLIMB GESCHWINDIGKEITS- HR INTERVALL...
-
Seite 21: Bedienung Der Endurance 4 Konsole
HANDHABUNG DER MANUELLEN STEIGUNG Der Endurance 4 verfügt über eine verstellbare Steigungseinstellung, um Ihr Training noch abwechslungsreicher zu gestalten. Zum Erhöhen oder Absenken der Steigung stellen Sie sich auf die Seite des Elliptical Trainers und legen Ihre Hand fest oben auf die Rahmenabdeckung. - Seite 22 ENDURANCE 5 ENDURANCE 5 EnergySaver ENERGIESPARMODUS CONSTANT INTERVAL WORKOUTS WEIGHT LOSS WORKOUTS PERFORMANCE WORKOUTS CUSTOM WATTS HERZFREQUENZ- INTERVALLPROGRAMME GEWICHTSREDUZIERUNGSPROGRAMME LEISTUNGSPROGRAMME BENUTZER GESTEUERT WATTGESTEUERT SPEED PEAK CARDIO MUSCLE STRENGTH PEAK NATURE MOUNTAIN INTERVALS INTERVALS INTERVALS BURN TONER BUILDER DESCENT TRAIL CLIMB GESCHWINDIGKEITS- HR INTERVALL SPITZENINTERVALL...
-
Seite 23: Bedienung Der Endurance 5 Konsole
BEDIENUNG DER ENDURANCE 5 KONSOLE HINWEIS: Die dünne durchsichtige Schutzfolie auf der Konsole sollte vor der Benutzung entfernt werden. A) LCD DISPLAY : Zeit, Entferung, Kalorien, Watt, UPM, Geschwindigkeit, Widerstandslevel, Herzfrequenz und Ventilator. B) PROGRAMME : Zur Auswahl des Trainings drücken. ENDURANCE 5 C) BENUTZER 1 &... - Seite 24 ANZEIGEFENSTER HERZFREQUENZ • (HR): Wird in BPM (Schläge pro Minute) zur Überwachung Ihrer Herzfrequenz ZEIT • : Anzeige der verbleibenden Zeit oder der angezeigt. (Wird erst angezeigt, wenn der Kontakt während des Trainings verstrichenen Zeit in mit beiden Handpulssensoren hergestellt ist.) Minuten : Sekunden.
-
Seite 25: Erste Schritte
ERSTE SCHRITTE 4) Drücken Sie START, um mit dem Training zu beginnen. HINWEIS: Sie können das Level auch während 1) Stellen Sie sicher, dass sich keine Gegenstände in der Nähe des Trainings anpassen. befinden, die die Bewegung des Elliptical Trainer behindern. 2) Schließen Sie das Netzkabel an und schalten Sie den C) TRAINING BEENDEN Elliptical Trainer auf EIN. -
Seite 26: Programminformation
PROGRAMMINFORMATION MANUELL / MANUAL : Passen Sie Ihr Widerstandslevel manuell während des Trainings an. INTERVALLPROGRAMME GESCHWINDIGKEITSINTERVALL Segment Aufwärmen Programmsegmente - Wiederholen Abkühlen GESCHWINDIGKEITSINTERVALL/ Sekunden 60 60 60 60 30 90 90 30 30 90 30 90 90 30 30 90 60 60 60 60 SPEED INTERVALS : Verbessert Ihre Kraft, Level... - Seite 27 HINWEISE: • Die große LCD Punktmatrix zeigt die Herzfrequenz während des Trainings an. Die mittlere Zeile gibt Ihre Zielherzfrequenz (ZHF) wieder und die anderen Zeilen gleichen sich mit +/- 5 Herzschlägen an. Wenn Sie unterhalb der Zielherzfrequenz trainieren, wird die LCD-Anzeige unter der mittleren Zeile aufleuchten. Wenn Sie darüber liegen, leuchtet die LCD-Anzeige über der mittleren Zeile auf.
- Seite 28 PROGRAMMINFORMATION AUSDAUER Segment Aufwärmen 60 Sekunden Programmsegmente - Wiederholen Abkühlen Level 10 11 12 13 14 15 16 17 18 19 20 GEWICHTSREDUZIERUNGS- PROGRAMME 10 10 10 10 10 10 11 11 11 11 10 10 10 10 11 11 12 12 12 12 11 11 10 10 10 11 11 12 12 13 13 13 13 12 12 11 11 10 AUSDAUER / CARDIO BURN : Fördert...
- Seite 29 20 30 30 70 80 80 80 80 90 90 90 90 90 90 80 80 70 30 30 20 Höhe Level 9 Bitte ignorieren Sie beim Endurance 4 die 10 11 11 12 12 13 13 13 13 12 12 11 11 10 Widerstand 20 50 50 80 80 80 90 90 90 90 90 90 90 90 80 80 80 50 50 20 Höhe...
- Seite 30 PROGRAMMINFORMATION WATTGESTEUERT / CONSTANT WATTS : Dieses Trainingsprogramm passt den Widerstand automatisch an, um Sie in einem Wattbereich zu halten und hält das gewünschte Level der Übungsintensität. 1) Drücken Sie die Programmtaste WATTGESTEUERT und dann EINGABE zur Bestätigung. 2) Stellen Sie die Zeit mit den - Tasten ein und drücken Sie EINGABE .
-
Seite 31: Benutzerprogramme (Nur Endurance 5)
BENUTZERPROGRAMME (NUR ENDURANCE 5) 1) Drücken Sie die BENUTZER (CUSTOM) 1 - Taste oder die BENUTZER (CUSTOM) 2 - Taste zur Auswahl eines Benutzerprogramms und bestätigen Sie mit EINGABE. 2) Stellen Sie die Trainingszeit mit den - Tasten ein und drücken Sie EINGABE. 3) Mit den - Tasten stellen Sie das Widerstandslevel für jedes Segment ein. - Seite 32 GOAL CENTER (ZIELCENTER) Forschungsergebnisse zeigen, dass die Setzung und Verfolgung von Fitnesszielen durchschnittlich mehr Erfolg bringen als das Unterlassen der Zielsetzungen. Da Ihr neuer Elliptical Trainer mit dem exklusiven GOAL CENTER Leistungsverfolger ausgestattet ist, haben Sie bereits einen wichtigen Schritt im Hinblick auf das Erreichen Ihres Fitnessziels getan. Das GOAL CENTER ist eine innovative in der Konsole integrierte Software, die Ihnen ermöglicht, Ihre Fitnessziele ohne Papierberichte oder Papieraufzeichnungen im Zeitablauf zu verfolgen.
-
Seite 33: Energiesparmodus (Standby-Modus)
ENERGIESPARMODUS (STANDBY-MODUS) Dieser Elliptical Trainer verfügt über einen Energiesparmodus. Das Display wird automatisch nach 15 Minuten ohne Aktivität in den Standbymodus (Energiesparmodus) schalten. Fast die gesamte Stromzufuhr wird ausgeschaltet mit Ausnahme einiger Kreisläufe, die zum Wahrnehmen einer Tastenberührung oder der Pedalumdrehungen benötigt werden. -
Seite 34: Endurance 4 Explosionszeichnung
ENDURANCE 4 EXPLOSIONSZEICHNUNG N24x4 Q15x6 Q17x12 L04 L03 Q16x6 J03x2 L02 L06X2 Q20x3 L06X2 B16x4 B23x4 M42x4 B12x2 Q16x4 Z01x4 Z02x4 Q16x6 Z03x4 P07X3 Z02X4 D13x2 Z11 X4 Z 10X4 J03x2 Z22x2 Z09X4 Q14x2... -
Seite 35: Endurance 4 Ersatzteilliste
ENDURANCE 4 ERSATZTEILLISTE NUM. BESCHREIBUNG NUM. BESCHREIBUNG FRAME SET;REAR;EP565B-SBOM; SCREW;SH;M10X1.5PX15L;HS;BZN;BP CONSOLE MAST SET;SA;S-EP566B; WASHER;FLT;Φ12.0XΦ23.0X2.5T; GUIDE RAIL SET;SA;R;S-EP566B; STOPPER BLOCK;CAM;GM30 GUIDE RAIL SET;SA;L;S-EP566B; SCREW;BH;M8X1.25PX20L;HS;BP CONNECTING SET;SA;EP565B-SBOM; FOAM;SINGLE;45X20X4T PEDAL ARM SET;SA;L;S-EP566B; BOTTLE HOLDER;ABS;DG;75140;EP565B-2KM; PEDAL ARM SET;SA;R;S-EP566B; SCREW;BH;M8X1.25PX20L;HS;BP ARM REST SET;SA;LU;S-EP566B; WASHER;FLT;Φ8.2XΦ20.0X1.5T;BZN; ARM REST SET;SA;RU;S-EP566B;... - Seite 36 NUM. NUM. BESCHREIBUNG BESCHREIBUNG SCREW;BH;Φ4X10L;TC;PH;BAN;POT SCREW;BH;M8X1.25PX30L;HS; WIRE;CONSOLE;DOWN1200MM(CKM254301-8P+SM- WASHER;SPL;Φ8.2XΦ15.4X2.0T; SENSOR WIRE WASHER;ARC;Φ8.4XΦ17.0X1.0T; POWER WIRE;DC;600MM(DC+CKM 25430101-2P) WASHER;FLT;Φ10.2XΦ20.0X1.5T;BZN; SCREW;BH;Φ3X10L;TC;PH;BOX;POT SCREW;SH;M10X1.5PX20L;HS;BZN; TIE STRAP ADHESIVE; NYLON66;HC-101;W WASHER;SPL;Φ10.2XΦ18.4X2.5T;BAN; CABLE TIE;NYLON;BLACK;160L SCREW;BH;M8X1.25PX35L-20L;HS;P-T ADAPTOR;USA;100-240V 12V/2A ;HZ WASHER;FLT;Φ8.2XΦ16.0X2.0T;BZN; PLASTIC COVER;U;ABS;BS;877C;EP565B-2KM; NUT;NLK;M8X1.25P;BZN; PLASTIC COVER;ABS;BS;877C;EP565B-2KM; WASHER;WW;Φ17.2XΦ22.5X0.5T;65MN BOOT;CONSOLE;PVC;EP520-1US WASHER;FLT;Φ8.2XΦ20.0X1.5T;BZN; CRANK COVER;ABS;877C;SILVERP565B-2KM; WASHER;FLT;Φ16.0XΦ25.0X1.5T; SCREW;BH;Φ4X15L;TC;PH;G8.8;NKL;POT SCREW;BH;M8X1.25PX20L;HS;BP BRACKET SIDE COVER...
- Seite 37 NUM. NUM. BESCHREIBUNG BESCHREIBUNG NUT;LCK;AN05 M25X1.5P;SS41;BOX; PEDAL ARM;L;PAINTING;QF332SEP565B-2KM KEY;ROUND;SIGNAL-END;6X6X20L; WASHER;FLT;Φ8.5XΦ20.0X1.0T; SCREW;BH;M6X1.0PX15L;MT;HS;G8.8;BAN;BP; SCREW;BH;M8X1.25PX15L;HS;BP WASHER;FLT;Φ6.2XΦ30.0X1.5T; SCREW;BH;Φ4X10L;TC;PH;BAN;POT COVER;STABILIZER;B;PP;BLACK;EP537-1US SCREW;SH;M10X1.5PX45L-16L;MT;G10.9;CRMO; LABEL;DROP MOULDING;STABILIZER;REAR;COVE WASHER;FLT;Φ10.2XΦ20.0X1.0T; HP GRIP SET;S-EP554; NUT;NLK;M10X1.5P;G10.0;BAN; CONSOLE MAST SET;PAINTING;QF332S;EP568-2 BEARING;BALL;6004ZZ;Φ20XΦ42X12T;SL; CABLE TIE;NYLON BEARING;BALL;6302ZZ;Φ15XΦ42X13T;SL; WARNING LABEL;CONSOLE MAST;EP562; WASHER;WAVE;Φ17.2XΦ22.5X0.5T;65MN;BAN WAVE TUBE;KSS R-07P*200L SHIM;CRANK SLEEVE;SPHC;EP558; GUIDE RAIL SET;L;PAINTING;QF332S;EP565B COVER;PEDAL ARM;ABS;EP525-1US GUIDE RAIL ORNAMENT;NICKEL;EP520-1US COVER;PULLEY;L;EP525-1US...
-
Seite 38: Beschreibung
NUM. NUM. BESCHREIBUNG BESCHREIBUNG BEARING;BALL;6004ZZ;Φ20XΦ42X12T;SL; PIN SLEEVE;HANGARM;EP525-1US BEARING;BALL;6302ZZ;Φ15XΦ42X13T;SL; STICKER;INSTRUCTION;L; WASHER;WAVE;Φ17.2XΦ22.5X0.5T;65MN;BAN ARM REST SET;RD;PAINTING;QF332S;EP565B SHIM;CRANK SLEEVE;SPHC;EP558; HAND ARM SET;PAINTING;QF332S;EP565B- COVER;PEDAL ARM;ABS;EP525-1US BUSHING;Φ28.5XΦ22.30X12.5H;CU60%;40% COVER;PULLEY;R;EP525-1US SCREW;BH;M8X1.25PX15L;HS;BP LINK ARM CAPS;EP525-1US WASHER;FLT;X8.2XX27.0X2.0T; WARNING STICKER(1);CAUTION; WASHER;FLT;Φ18.2XΦ30.0X1.0T;TFN; STICKER;INSTRUCTON;R; PIN SLEEVE;HANGARM;EP525-1US ARM REST SET;LU;PAINTING;QF332S;EP565B STICKER;INSTRUCTON;R; FOAM;HANDLE BAR;Φ31.8X3.0TX300L; STABILIZER SET;F;PAINTING;QF332S;SILVE CAP;TUBE;PVC;BLACK;EP03 RVN;ALS7-8125-3.8(0.5-3.8);YZN;... - Seite 39 NUM. NUM. BESCHREIBUNG BESCHREIBUNG WASHER;WW;Φ17.2XΦ22.5X0.3T; DECORATED LABEL;SIDE COVER;ROUND;EP566 END-CAP;GUIDE RAIL;PP;BL;EP136-B26B LOGO STICKET;EP136-1US RVN;ALS7-616-150;YZN; CAP;PVC;BL;TM67 CLAMP;EXTERNAL C-SHAPED;S-16; PULSE SENSOR SET ADJUSTABLE FOOT PAD NUT CRANK PIN SLEEVE;ALUMINUM CASTING;EP558 PEDAL ARM SET;L;PAINTING;QF332S;EP5 BEARING;BALL;6003ZZ;Φ17XΦ35X10T;SL; SCREW;ANTI-SLIPPERY;TRHW;M5X0.8PX12L BEARING;BALL;6003ZZ;Φ17XΦ35X10T;SL; BUSHING;Φ28.5XΦ22.30X12.5H;CU60%;40% ROLLER;PU;BLACK;EP525 LINK ARM SWIVEL AXLE;EP525 CABLE TIE;NYLON;200L;BL;KSS;CV-200MB FOOTPAD;LEFT;BLACK;SLIK-PRINT ERGOFLOW;E LINK ARM CAPS;BLACK;EP525-1US STICKER;INSTRUCTION;L;...
-
Seite 40: Endurance 5 Explosionszeichnung
ENDURANCE 5 EXPLOSIONSZEICHNUNG P04x2 N20x4 P29x2 Q15x6 Q17x12 Q21x6 J03x2 Q20x3 B16x4 R14 R09 B23x4 S03x4 B17x2 Q21x4 P20x2 Z01x4 Z02x4 Q21x6 Z03x4 Z22x2 D13x2 K03x2 Z09x4 P15x3 Q20x2 J03x2 P14x5 Z07x4 Z08x4 Z06x4 Z10x4 Z02x4 Z11x4... -
Seite 41: Endurance 5 Ersatzteilliste
ENDURANCE 5 ERSATZTEILLISTE NUM. BESCHREIBUNG NUM. BESCHREIBUNG FRAME SET;SA;B;S-EP566B; SCREW;HH;3/8-16UNC-42L-14L;HE;P-T CONSOLE MAST SET;SA;S-EP566B; WASHER;FLT;Φ10.2XΦ19.0X2.0T;CHM; GUIDE RAIL SET;SA;L;S-EP566B; NUT;NLK;3/8'-16UNC;BAN; GUIDE RAIL SET;SA;R;S-EP566B; WASHER;FLT;Φ12.0XΦ23.0X2.5T; PEDAL ARM SET;SA;L;S-EP566B; BOTTLE HOLDER;ABS;DG;75140;EP565B-2KM; PEDAL ARM SET;SA;R;S-EP566B; SCREW;BH;M8X1.25PX20L;HS;BP ARM REST SET;SA;LU;S-EP566B; WASHER;FLT;Φ8.2XΦ20.0X1.5T;BZN; ARM REST SET;SA;RU;S-EP566B; WASHER;SPL;Φ8.2XΦ15.4X2.0T; ARM REST SET;SA;LD;S-EP566B; CABLE TIE;NYLON;BLACK;160L ARM REST SET;SA;RD;S-EP566B;... - Seite 42 NUM. BESCHREIBUNG NUM. BESCHREIBUNG EXTERNAL PWD WIRE(JPN);1.25MM 2M; MOTOR;AC Höhe;220V;175MM;104;10PIN LCB;DIGITAL INCLINE EP;100-240V;MLH1105; EXTERNAL PWR CORD;BRIZIL;1.5MM2;2M SCREW;BH;M4X0.7PX12L;CT;PH;BZN; PWR CORD(CHINA);1.5MM;LONG2M NPUT FILTER;220V/3A PWR CORD;USA;16AWG;LONG2M WIRE;CONSOLE;DOWN1200MM(CKM254301-8P+SM- PWR CORD GROUP;ISRAEL;1.5MM;LONG2M SENSOR WIRE WIRE;EXTERNAL PWR;SET;CHILE USED;JIS2 U SCREW;BH;Φ3X12L;SM;PH;BZN;POT PWR CORD(INDIA);1.5MM;LONG2M WIRE;POWER SOCKET SET;250LOCK100m100 PWR CORD;EXTERNAL(NZL);1.5MM;LONG2M POWER SWITCH;DOUBLE POLE;W/O LIGHT;125V/ EXTERNAL PWR(ARGENTINA)1.5MM 2M;...
- Seite 43 NUM. NUM. BESCHREIBUNG BESCHREIBUNG NUT;NLK;1/4'-20UNC;BZN; RING;RUBBER;Φ26.2XΦ16.20X11.50 FIX PLATE;EYE BOLT;SPC;1.3T;AB01 SCREW;BH;Φ4X15L;TC;PH;G8.8;NKL;POT WASHER;FLAT;Φ12.5XΦ20.0X2.0T; SCREW;BH;M4X0.7PX12L;CT;PH;BAN; ECB SET;8KG;EUP; AXLE,TRANSIMISSION;42CRMO; STEEL ROPE;ECB; 160L;L1+L2=65 EENSOR MAGENT;Φ15X7T;1900GAUSS SCREW;BH;Φ4X12L;TC;PH;BAN;POT PULLEY;POLY-V;NYLON;Φ360 J10; LOGO LABEL;STABILIZER COVER;REAR;EP566 BEARING;BALL;6005ZZ;Φ25XΦ47X12T;SL; SAFETY LABEL;CE EN957;EP566B-2KM; KEY;ROUND;DUAL-END;6X6X14L; LOGO STICKET;EP136-1US SNAP RING;EXTERNAL;CST;BAN;S-25; SCREW;BH;M8X1.25PX30L;HS; NUT;LCK;AN05 M25X1.5P;SS41;BOX; WASHER;SPL;Φ8.2XΦ15.4X2.0T; KEY;ROUND;SIGNAL-END;6X6X20L; WASHER;ARC;Φ8.4XΦ17.0X1.0T;...
- Seite 44 NUM. NUM. BESCHREIBUNG BESCHREIBUNG GUIDE RAIL SET;L;PAINTING;QF332S;EP565B COVER;PEDAL ARM;ABS;EP525-1US GUIDE RAIL ORNAMENT;NICKEL;EP520-1US COVER;PULLEY;L;EP525-1US SCREW;BH;M6X1.0PX15L;HS;ZN; LINK ARM CAPS;EP525-1US FOAM;SINGLESIDE;30X1.5TX650L;55±5°,75M; WARNING LABEL;ENGLISH AND GERMAN;CAUT BUSHING;Φ28.5XΦ22.30X12.5H;CU60%;40% STICKER;INSTRUCTION;L; PIN SLEEVE;HANGARM;EP525-1US CRANK SLEEVE SET;SA;S-EP566; GUIDE RAIL SET;R;PAINTING;QF332S;EP565B- MOVING WHEEL SET;SA;S-EP566; GUIDE RAIL ORNAMENT;NICKEL;EP520-1US PEDAL ARM;R;PAINTING;QF332S;EP565B-2KM SCREW;BH;M6X1.0PX15L;HS;ZN;...
- Seite 45 NUM. BESCHREIBUNG NUM. BESCHREIBUNG CAP;TUBE;PVC;BLACK;EP03 SCREW;ANTI-SLIPPERY;TRHW;M5X0.8PX12L SCREW;SET;M10X1.5PX12L;BZN;BP BUSHING;Φ28.5XΦ22.30X12.5H;CU60%;40% STICKER;INSTRUCTION;L; FOOTPAD;LEFT;ABS+20%PC;SLIKPRINT ERGOFLO ARM REST SET;RU;PAINTING;QF332S;EP565B LINK ARM SWIVEL AXLE;EP525 FOAM;HANDLE BAR;Φ31.8X3.0TX300L; CABLE TIE;NYLON;200L;BL;KSS;CV-200MB CAP;TUBE;PVC;BLACK;EP03 LINK ARM CAPS;BLACK;EP525-1US SCREW;SET;M10X1.5PX12L;BZN;BP STICKER;INSTRUCTION;L; STICKER;INSTRUCTON;R; PEDAL ARM SET;R;PAINTING;QF332S;EP566B ARM REST SET;LD;PAINTING;QF332S;EP565B SCREW;ANTI-SLIPPERY;TRHW;M5X0.8PX12L HAND ARM SET;PAINTING;QF332S;EP565B- BUSHING;Φ28.5XΦ22.30X12.5H;CU60%;40% BUSHING;Φ28.5XΦ22.30X12.5H;CU60%;40% FOOTPAD;RIGHT;ABS+20%PC;SLIKPRINT ERGOFL SCREW;BH;M8X1.25PX15L;HS;BP...
- Seite 46 NUM. BESCHREIBUNG BEARING;BALL;6003ZZ;Φ17XΦ35X10T;SL; Roller;PU;Black;EP525...
- Seite 47 (plaatselijk verzamelpunt). E: INFORMACIONES PARA LA EVACUACIÒN Los productos de Vision Fitness / Horizon Fitness son riciclables. Cuando se termina la vida ùtil de un aparato o una màquina, entrèguelos an una impresa local de eleiminaciòn de residuos para su reciclaje.
-
Seite 48: Allgemeine Informationen
KONTAKT Johnson Health Tech. GmbH Europaallee 51 50226 Frechen ALLGEMEINE INFORMATIONEN: Telefon: 02234 - 9997 - 100 Email: info@johnsonfitness.eu TECHNIK - HOTLINE: Telefon: 02234 - 9997 - 500 Email: support@johnsonfitness.eu Telefax: 02234 - 9997 - 200 www.johnsonfitness.eu ELLIPTICAL TRAINER BEDIENUNGSANLEITUNG...
