Horizon Fitness ENDURANCE 4 Bedienungsanleitung Seite 13

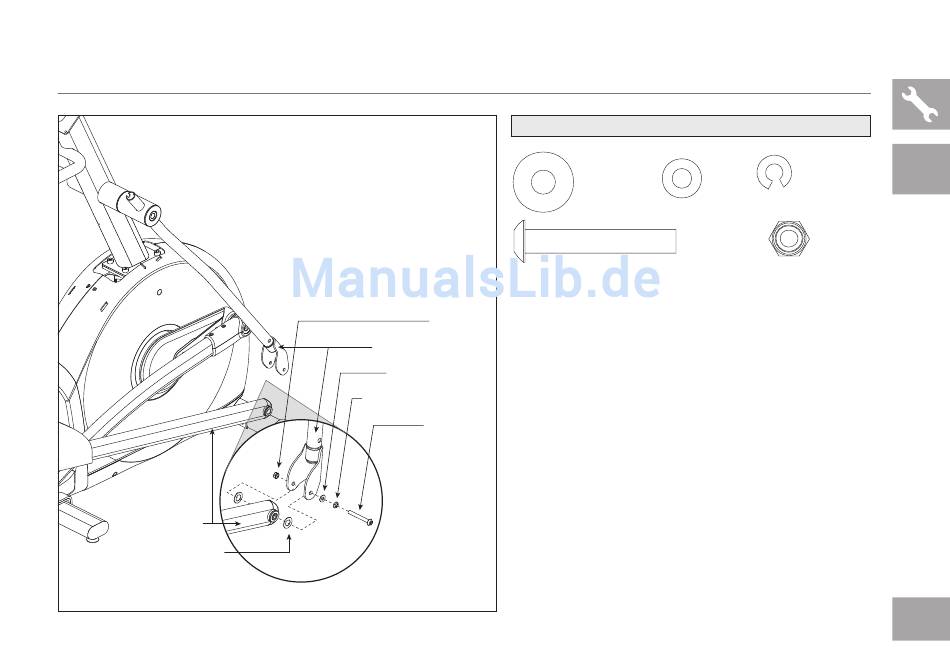

AUFBAUSCHRITT 6
UNTERER
VERBINDUNGSARM
TEFLONUNTERLEGSCHEIBE(W)
ENDURANCE 5
Öffnen Sie die SCHRAUBENTÜTE 6.
A
Führen Sie das Ende des UNTEREN
B
MUTTER(AA)
VERBINDUNGSARMS zur Halterung am Ende der
UNTERE ARMSTANGE
UNTEREN ARMSTANGE.
UNTERLEGSCHEIBE (X)
Legen Sie von beiden Seiten die
C
FEDERRINGSCHEIBE (Y) TEFLONUNTERLEGSCHEIBEN (W) an den
UNTEREN VERBINDUNGSARM. Während Sie die
SCHRAUBE(Z)
TEFLONUNTERLEGSCHEIBEN (W) festhalten,
schieben Sie den UNTEREN VERBINDUNGSARM in
das untere Ende der UNTEREN ARMSTANGE.
Befestigen Sie die Verbindung mit
D
1 UNTERLEGSCHEIBE (X),
1 FEDERRINGSCHEIBE (Y), 1 SCHRAUBE (Z) und
zum Abschluss mit 1 MUTTER (AA).
Wiederholen Sie die Schritte B bis D auf der
E
gegenüberliegenden Seite des Elliptical Trainers.
SCHRAUBENTÜTE 6 :
TEFLONUNTERLEGSCHEIBE (W) UNTERLEGSCHEIBE (X)
28.4 mm 17 mm
Anzahl: 2
Anzahl: 4
SCHRAUBE (Z)
70 mm
Anzahl: 2
FEDERRINGSCHEIBE (Y) Beide
15 mm
Modelle
Anzahl: 2
MUTTER (AA)
Anzahl: 2
13
