5

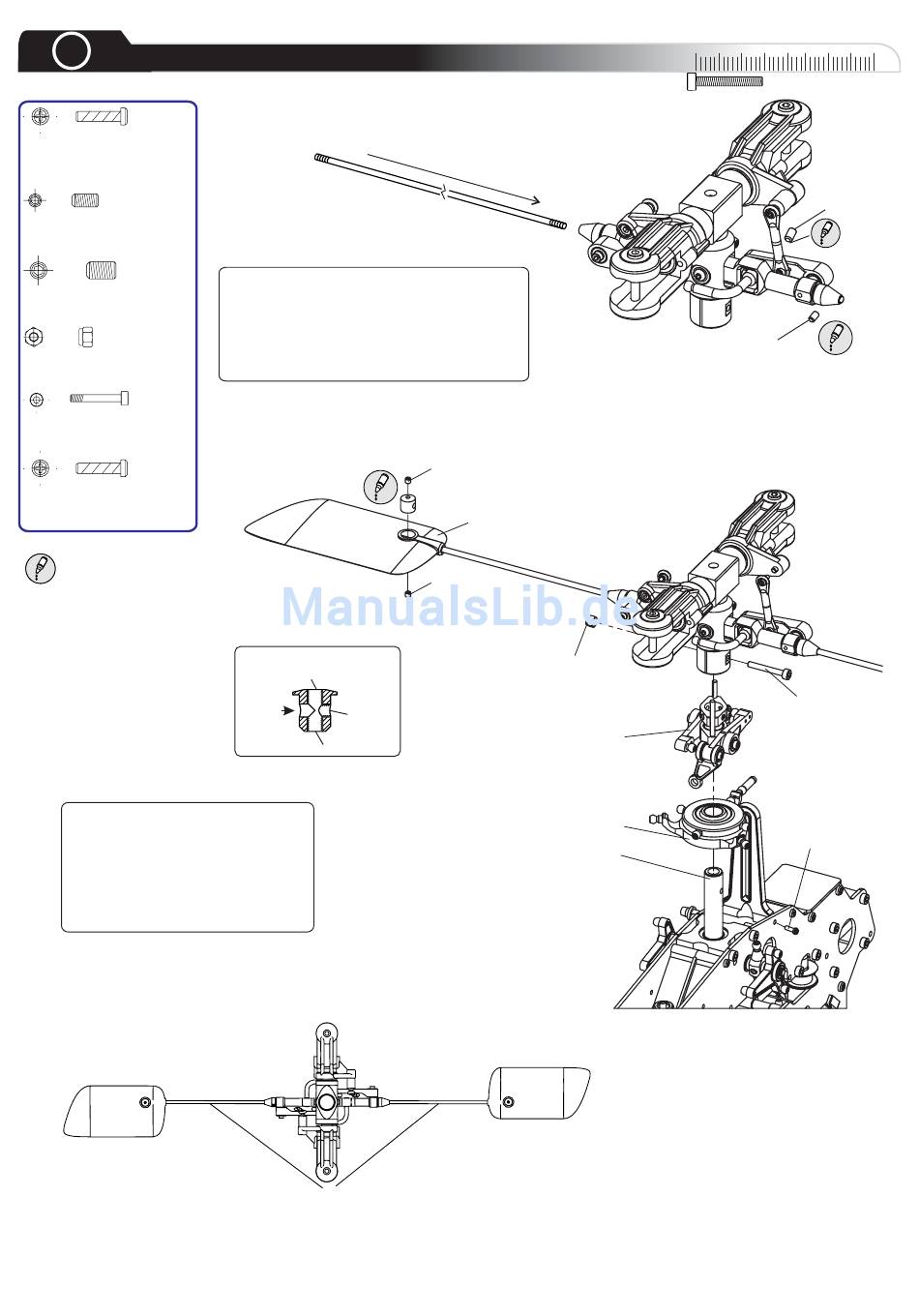

Rotor , Pitchkompensator & Taumelscheibe
M2.5x8 Selbstschneidende
Schraube
x4
M3x4
Madenschraube x6
M4x4
Madenschraube x2
M3
Stoppmutter x1
M3x22 Zyl.Schr. m. Schaft x1
M2.5x8 Selbstschneidende
Schraube
x2
Verwenden von Schraubensicherung
Achte genau auf die korrekte Drehrichtung
der Paddel wie skizziert. Es ist sehr wichtig,
dass die Paddel genau parallel zueinander,
sowie zu den Steuerarmen sind. Beide
Paddel müssen genau gleich viel einge-
schraubt werden.
So ausrichten, dass beide Seiten exakt gleich lang sind!
In diesem Schritt schieben Sie die Paddelstange
durch die Paddelwippe und die Steuerarme hindurch.
Es ist sehr wichtig, dass die Paddelstange genau
zentriert befestigt wird. Wenn sie genau justiert ist,
mit den Madenschrauben sichern.
Paddel-Einsatz:
Gewinde
Paddel-
Gewinde
stange
Gewinde
M3X4
Madenschraube
Paddel
M3X4
Madenschraube
M3 Stoppmutter
Pitchkompensator
Taumelscheibe
Hauptrotorwelle
0
10
20
30
M4x4
Madenschraube
M3x4
Madenschraube
M3x22
Zyl.-Schr. m. Schaft
M2.5x8 selbstschn.
Schraube
Siehe Seite Team Tips!
40
