M3x14
Zylinderschraube
M3 Stoppmutter
3

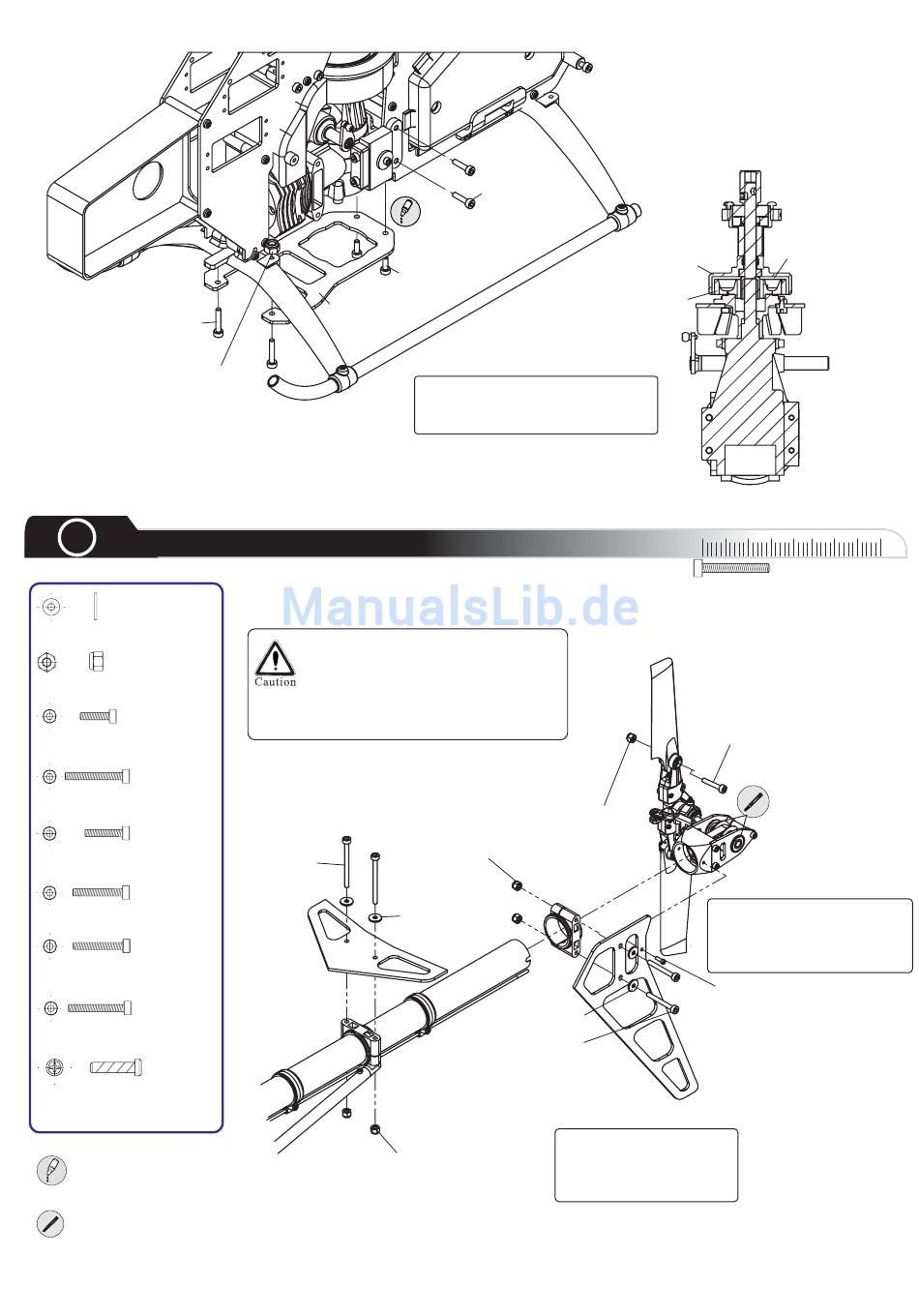

Heckrohr & Heckrotor
M3 U-Scheibe
x4
M3 Stoppmutter x10
M2.5x6 Zylinderschraube x2
M3x38 Zylinderschraube x4
M3x14 Zylinderschraube x2
M3x26 Zylinderschraube x2
M3x25 Zylinderschraube x2
M3x32 Zylinderschraube x2
M2.5x8 Selbstschneidende
Schraube
x4
Verwenden von Schraubensicherung
Verwenden von Welle-Nabe-Sicherung
M3x8
Zylinderschraube
Unterer Träger
Belassen Sie einen geringfügigen Abstand
zwischen Kupplung und Glocke, damit die
Maschine sauber laufen kann.
Siehe Seite T eam Tips!
Vorsicht beim Anziehen der Heckrotorblätter.
Diese müssen sich mit leichtem Widerstand
zwischen den Blatthaltern hin und her bewe-
gen können.
M3x32
Zylinderschraube
M3 U-Scheibe
M3 Stoppmutter
M3x10
Zylinderschraube
M3 Stopp-
mutter
M3 Stoppmutter
M3 U-Scheibe
M3x26
Zylinderschraube
Führen Sie das Heckrohr
komplett in das Gehäuse
ein, bevor Sie die 2.5x6 mm
Schrauben anziehen.
0.2~0.5mm
Luftspalt
Kupplungs-
glocke
Kupplung
0
10
20
M3x14
Zylinderschraube
Diese Schrauben werden nur dafür
benutzt, das Heckrohr zu klemmen.
Bitte nicht komplett einschrauben.
M2.5x6
Zylinderschraube
30
40
