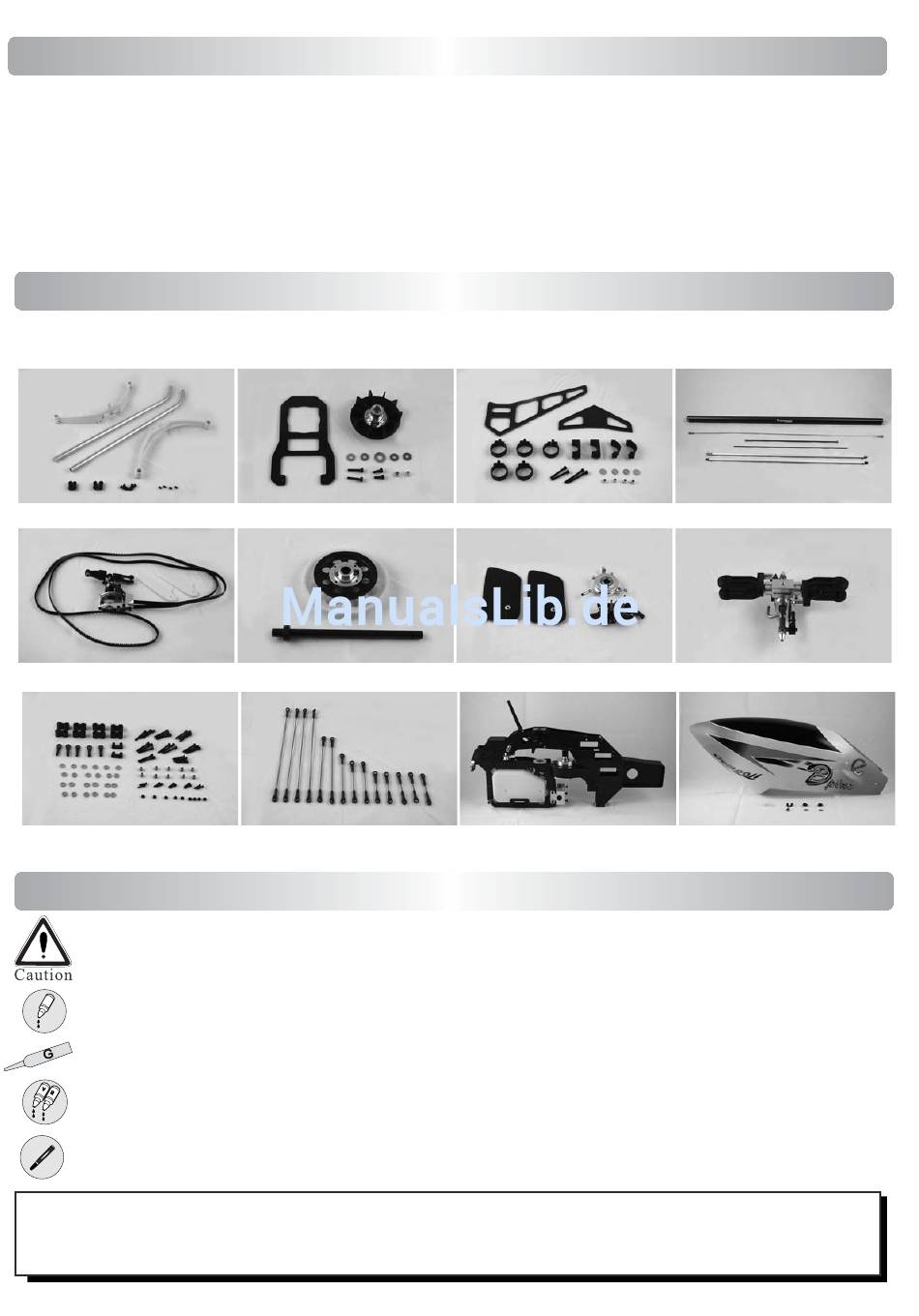

Wenn Sie die Verpackung öffnen, sind alle Teile abgepackt und nummeriert. Diese Nummern entsprechen den Nummern
in dieser Bauanleitung. Alle kleinen Bauteile wie Muttern, Bolzen, Unterlagsscheiben etc. sind für jeden Bauschritt einzeln
Verpackt und beschriftet. Wenn mit der Montage einer Baugruppe begonnen wird, sollte nur die Verpackung geöffnet
werden, welche dazu benötigt wird. Es wird empfohlen, die Baugruppenteile aus dem Sack heraus in einen offenen Behälter
zu legen, um keine Kleinteile zu verlieren. Es ist ebenfalls von Vorteil, sich über die verschiedenen Grössen von Schrauben
zu orientieren, bevor mit der Montage begonnen wird. Im Normalfall sind die angeschriebenen Säcke der Baugruppen nach
deren Montage leer und es hat keine Teile übrig. Sollte trotz der hohen Genauigkeit, mit der die Säcke von Compass abgefüllt
werden, einmal ein Bauteil fehlen, melden Sie sich bei Ihrem lokalen Händler.
Die Säcke erst dann öffnen, wenn die Baugruppe gemäss Anleitung montiert wird.
Schritt 1
Heck-Set
Schritt 7
Eine Nichtbeachtung dieser Anweisung kann Personenschaden, Gefahr oder Störungen verursachen.
Verwenden von blauer Schraubensicherung (mittlere Schraubensicherung)
Verwenden von Fett
Verwenden von zweikomponenten Epoxid
Verwenden von Wellen-Nabe-Sicherung (grün)
* Immer blaue Schraubensicherung verwenden, wenn Schrauben in Metall gesichert werden.
* Immer Wellen-Nabe-Sicherung verwenden, wenn Kugellager in Metall fixiert werden müssen.
* Selbstschneidende Schrauben in Kunststoffteilen niemals überdrehen!
Vorbereitende Informationen
In
Das Modell ist in Baugruppen verpackt. Nicht alle Verpackungen sofort öffnen!
Schritt 2
Schritt 4
Schritt 9
Symbole & Montage
der Verpackung
Schritt 3
Schritt 5
Chassis
Lange Teile
Rotor-Kopf
Schritt 12
