M3 Stoppmutter
4

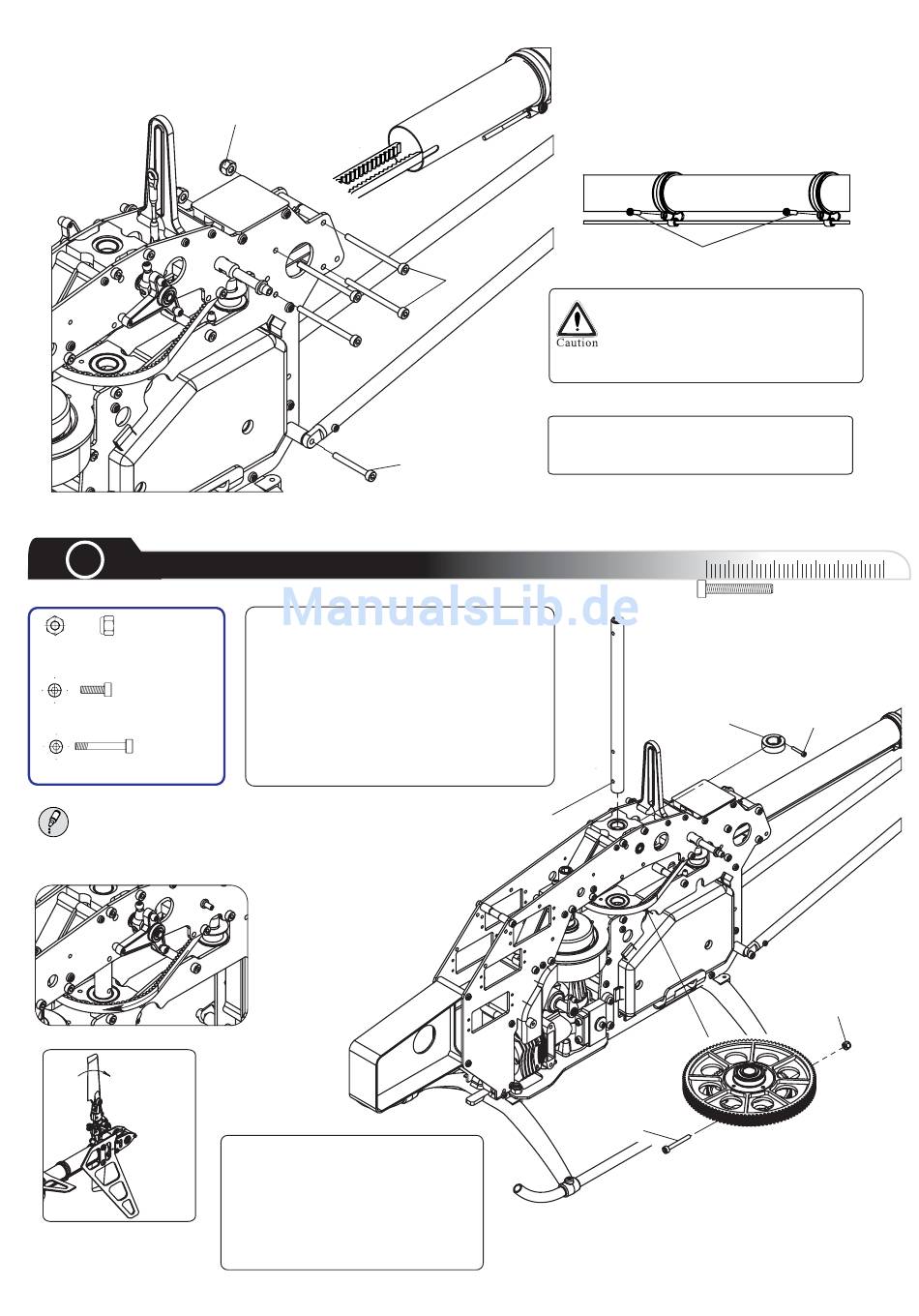

Hauptgetriebe
M3 Stoppmutter x1
M2.5x10 Zylinderschraube x1
M3x27 Zyl-Schr. m. Schaft x1
Verwenden von Schraubensicherung
Drehrichtung
Heckrotor
Die Hauptrotorwelle anheben und mit dem Stellring
durch Anziehen der Zylinderschraube befestigen.
Es ist nötig, die Schraube durch das Loch im
Chassis auszurichten, damit diese angezogen
werden kann. Während dem Anziehen der
Schraube des Stellringens darauf achten, dass die
Hauptrotorwelle kein Spiel nach oben und unten hat.
Siehe Seite Team Tips!
Kontrolliere die korrekte Drehrichtung des
Heckrotors anhand der Skizze links. Das
obere Blatt bewegt sich nach hinten. Falls
die Drehrichtung falsch ist, einfach das
Heckrohr herausziehen und den Riemen in
die andere Richtung drehen.
M3x38
Zylinderschraube
Das Heckrohr besitzt zwei Nuten. Die kürzere ist
hinten im Heckrotorgehäuse, während das längere
M3x25
vorne in die Chassishalterung gesteckt wird.
Zylinderschraube
Dieses Loch verwenden
M3x27 Zyl-Schr. m. Schaft
M2.5x8 selbstschneidende Schraube
Stecke das Heckrohr duch die Heckrohr-
halterung. Drehe den Heckriemen 90° nach
rechts, bevor das Rohr eingesteckt wird.
0
10
Hauptrotor
Stellring
30
20
40
M2.5x10
Zylinderstraube
M3 Stoppmutter
