1. Auspacken
Entfernen Sie vorsichtig die Komponenten des Mikroskops aus der Verpackung. Überprüfen
Sie die Komponenten des Mikroskops nach Packliste.
1. Stativ: enthält einen Mechanismus zur Fokussierung der Bühne, Revolver-Objektiv
und eingebautes Beleuchtungs- System.
2. Binokularaufsatz.
3. Objektive.
4. Okulare.
5. Kondensator.
6. Immersionsöl.
7. Staubschutz.
8. Netzwerk-Kabel.
9. Blau-Filter.
10. 3 mm Inbus-Schlüssel (hex).
Zusätzliche Komponenten wie Zubehör für Kontrast, Foto / Video-Geräte mit Adapter und
Tragetasche, welche nicht im Lieferumfang enthalten sind, werden in separaten
Verpackungen geliefert.
Es ist ratsam, Verpackungsmaterialien nicht wegzuwerfen. Sie können für die langfristige
Lagerung von Geräten oder Verkehrsmitteln notwendig sein,.

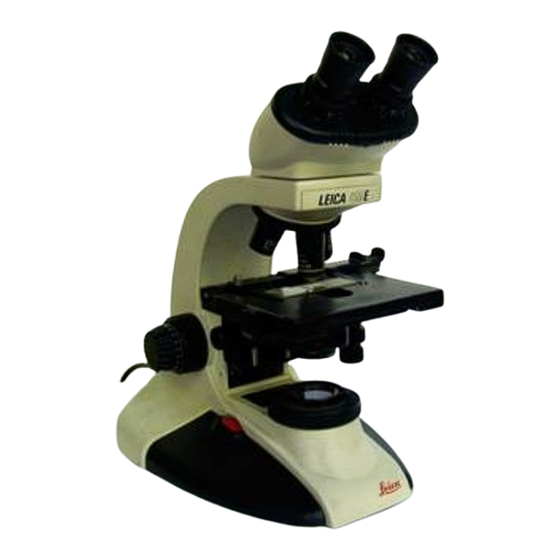

Leica CM E-Mikroskop
Handbuch
Enterprise Edition von "Inter", Kiew
Werbung
Verwandte Anleitungen für Leica CM
Inhaltszusammenfassung für Leica CM
- Seite 1 Leica CM E-Mikroskop Handbuch Enterprise Edition von "Inter", Kiew 1. Auspacken Entfernen Sie vorsichtig die Komponenten des Mikroskops aus der Verpackung. Überprüfen Sie die Komponenten des Mikroskops nach Packliste. 1. Stativ: enthält einen Mechanismus zur Fokussierung der Bühne, Revolver-Objektiv und eingebautes Beleuchtungs- System.
- Seite 2 2. Vorbereitung für die Arbeit 2.1 Binokularaufsatz. Entfernen Sie die Schraube, welche sich an der Spitze des Mikroskopstativs befindet, mit einem Inbusschlüssel, (rechts in der Nähe der Halterung für den Binokularaufsatz). Dann fügen Sie in den Steckplatz vom Typ Schwalbenschwanz den Binokularaufsatz ein und ziehen die Schraube ohne Gewalt an.
- Seite 3 3.4 Stellen Sie die Beleuchtungsstärke auf die kleinste Stellung. Die Steuerung ermöglicht die Einstellung der Lichtintensität. 3.5 Öffnen Sie die Aperturblende des Kondensors vollständig bis an den linken Anschlag. 3.6 Bewegen Sie den Kondensator in die höchste Position. 3.7 Legen Sie die Probe auf den Tisch. 3.8 Bringen Sie das Objektiv 4x in den Strahlengang.
- Seite 4 Es ist sehr wichtig, das Mikroskop durch eine Schutzhülle in einem brauchbaren Zustand zu halten. Leica CME verfügt über eine solide stabile Haltung. Alle nicht-optischen Teile des Mikroskops kann man mit Seife und Wasser oder Methanol mit Wasser reinigen. Beim Reinigen dürfen keine anderen organischen Lösungsmittel verwendet werden.
- Seite 5 Schimmel in den Regionen mit ähnlichen klimatischen Bedingungen verhindert. 7. Garantie Als Hersteller garantiert das Leica Werk für Mängel an dem gelieferten Gerät. Allerdings können wir nicht den normalen Betrieb des Gerätes garantieren, wenn es unangemessen oder ohne die entsprechenden Vorsichtsmaßnahmen verwendet wird.
- Seite 6 8. Lichtquelle für Köhler 1. Vorsatzlinse Kondensator. 2. Blau (grün)-Filter für die Köhler- Lichtquelle. 3. Feldblende. 4. Haltering. 5. Innenlinse. 6. Halterung. 7. Mattscheibe. 8. Mikroskopstativ. 9. Blechschrauben (2 Stck.). 10. Spezialschlüssel. 11. Inbusschlüssel 2,0 mm. 12. Inbusschlüssel 2,5 mm.
- Seite 7 8.1 Auflagen. Die Installation der Köhler Beleuchtung muss ein von Leica autorisierter Service-Techniker durchführen. Die Installation der Beleuchtung durch den Benutzer ist nicht erlaubt. Die Köhler Beleuchtungseinrichtung bietet dem Anwender die nötige Helligkeit im Präparat und ermöglicht eine genaue Zentrierung des Kondensators, um die Abweichung der Strahlen von einem Sichtfeld mit einer Feldblende zu beseitigen.
-
Seite 8: Einrichten
13. Legen Sie das Gestell des Mikroskops (ohne das Haupt- Panel) auf die rechte Seite. 14. Mit dem Inbusschlüssel 2,0 mm, entfernen Sie die zwei Schrauben, um die kritische Beleuchtung zu entfernen. 15. Entfernen Sie die kritische Beleuchtung. 16. Legen Sie das Mikroskop auf die Seite oder auf die Rückseite. 17. - Seite 9 Mikroskops nötig. Setzen Sie die Okulare wieder ein. 12. Bei Objektivwechsel ist es notwendig, die Schritte 9,11 für maximale Auflösung und Kontrast zu wiederholen. 13. Die Köhler Beleuchtungseinrichtung ist einsatzbereit. © Leica Microsystems Inc., www.leica-microsystems.com Artikel Katalog-Nummer 1. Zusatzobjektiv 13496060-810 ...
-
Seite 10: Einleitung
1.0 Einleitung Ein autorisierter Leica Microsystems Service- oder Vertriebsmitarbeiter oder ein autorisierter Leica Händler kann am besten die Installation des Köhler Satzes vornehmen. Diese Installation sollte nicht durch einen Endbenutzer / Kunden durchgeführt werden. Die Köhler-Beleuchtung verfügt über helle, einstellbare Beleuchtung und ermöglicht dem Benutzer, durch die Verwendung eines Kondensators mit einer Feldblende Streulicht aus dem Sichtfeld zu eliminieren. - Seite 11 Reinigungslösung und eine CM E Stativ Halterung für einfache Installation. 1. Nehmen Sie das Mikroskop, und entfernen Sie den Binokularaufsatz 2. Legen Sie das Mikroskop auf den Rücken oder auf den Kopf mit einet CM-E Stativ- Halterung 3. Verwenden Sie den 2,5-mm-Inbusschlüssel um die Bodenplatte durch Lösen der 4 Schrauben unter den Gummifüßen zu entfernen.
- Seite 12 13. Plazieren Sie das Mikroskop mit der rechten Seite nach oben, ohne installierte Grundplatte. 14. Verwenden Sie den 2,0 mm-Inbusschlüssel, um die beiden Schrauben aus der kritischen Beleuchtung herauszudrehen. 15. Entfernen Sie die kritische Beleuchtung. 16. Legen Sie das Mikroskop auf den Kopf oder auf den Rücken. 17.
- Seite 13 12. Bei Objektivwechsel ist es notwendig, die Schritte 9,11 für maximale Auflösung und Kontrast zu wiederholen. 13. Die Köhler Beleuchtungseinrichtung ist einsatzbereit. Leica Microsystems Inc. Tel 716 686 3000 Bildungs-und Analytische Abteilung Fax 716 686 3085 P0 Box 123 www.leica-microsystems.com Buffalo, New York USA 14240 0123 ISO-9001 zertifiziert ©...
