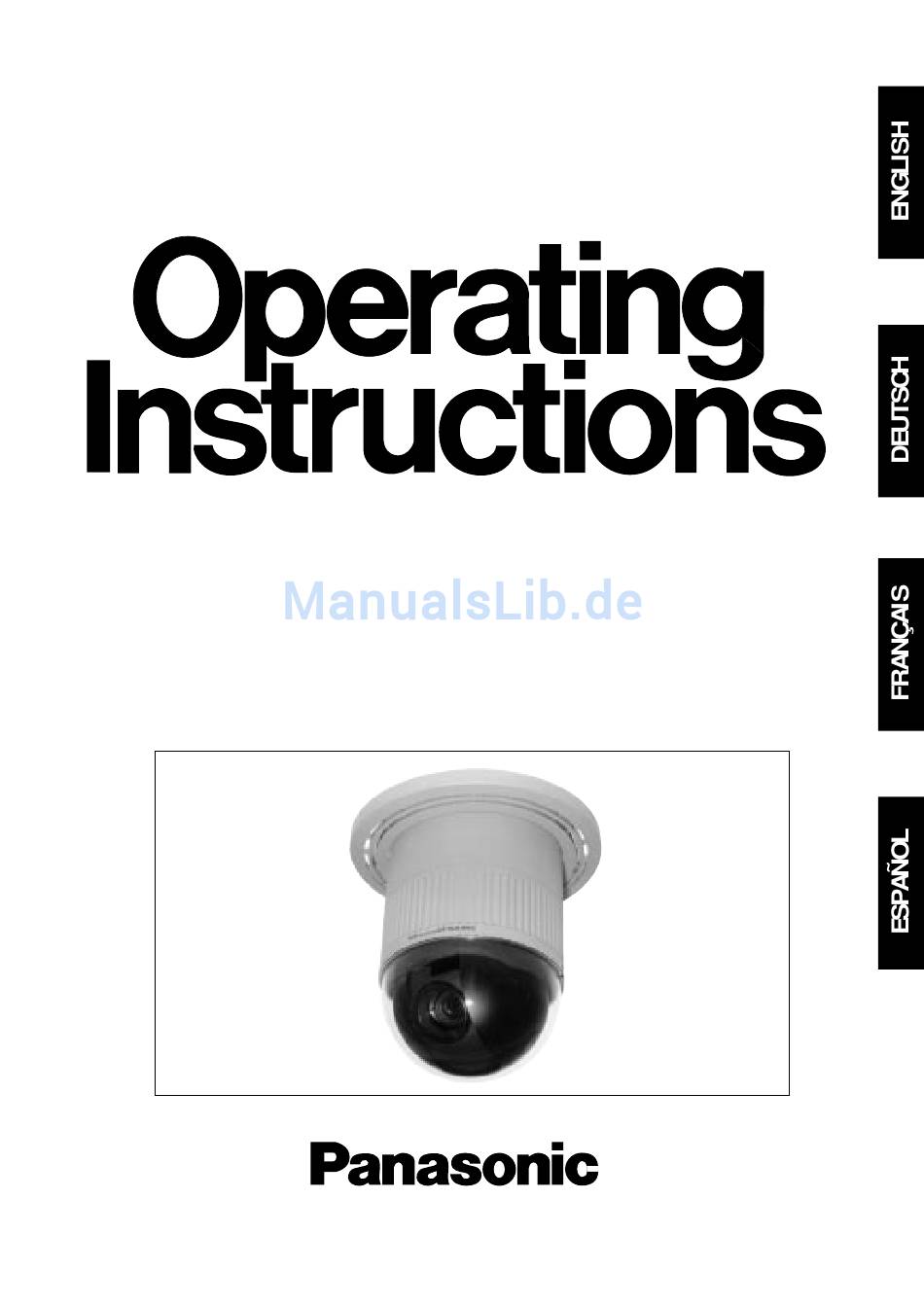

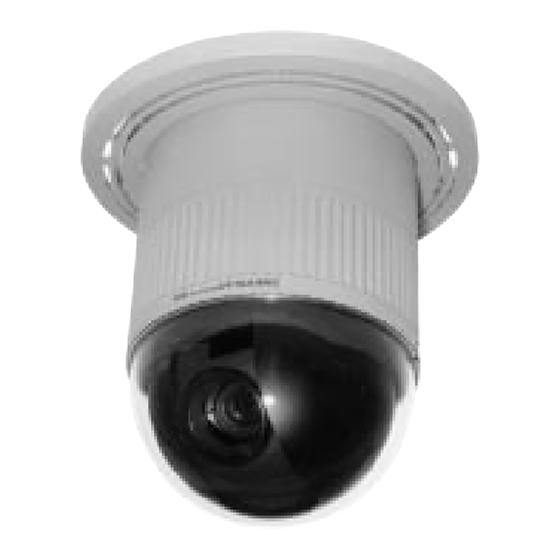

- Seite 1 Combination Camera WV-CS650 WV-CS654 WV-CSR650 Before attempting to connect or operate this product, please read these instructions completely...
-
Seite 2: Inhaltsverzeichnis
DEUTSCHE AUSGABE (GERMAN VERSION) INHALT VORWORT ............41 Einstellen der Selbstrückführung .... 57 MARKMALE ............ 41 Einstellen der Automatik-Betriebsart ..58 FLIP-A-CHIP Einstellung ......59 VORSICHTSMASSREGELN ......42 Einstellen auf Orts-/Fernsteuerung ..59 AUFBAU ............43 Einstellen der Kamera ......60 EINSTELL ............ -
Seite 3: Vorwort
VORWORT Mit diesem Gerät bietet Panasonic hochentwic- Der Kameraabschnitt enthält ein hochemp- kelte CCTV-Technologie, die den Anforder- findliches CCD-Bildaufnahmelement mit einer ungen neuer und ständig im Wandel begriffener horizontalen Auflösung von 480 Zeilen. Mit ihrer Applikationen gerecht wird. Bei diesem Modell hochent-wickelten Schaltung für die digitale... -
Seite 4: Vorsichtsmassregeln
VORSICHTSMASSREGELN 1. Niemals die Kamera zerlegen. 7. Die Kühlöffnungen im Spritzgußgehäuse Um elektrische Schläge zu vermeiden, nicht blockieren. niemals Schrauben oder Abdeckungen Diese Kamera weist an der Innenseite ein entfernen. Kühlgebläse auf. Falls die Kühlöffnungen Im Inneren befinden sich keine Teile, die blockiert werden, kann es zu Wärmestau in vom Benutzer gewartet werden können. -
Seite 5: Aufbau
AUFBAU (1) Datenkabel (nur WV-CSR650) (6) Fangdraht (2) Video-Ausgangsstecker (7) Zierabdeckung (3) Netzkabel für WV-CS650 und WV-CSR650 (8) Kühllöcher (3*) Netzkabel für WV-CS654 (9) Glocke (4) Kamera-Einbauplatte (5) Schwenkstart - 43 -... -
Seite 6: Einstell
EINSTELL Einstellmenü SETUP- Die Einstellung der Kamera durch den Benutzer erfolgt über ein On- Menü Screen-Einstellmenü. Dieses ist wiederum in die unten aufgeführten Untermenüs verästelt. Siehe dazu auch den Abschnitt “Beschreibung des Einstellmenüs”. CAMERA SET UP MENU PRESET- MAP- Ausgangs- Selbstrück- Flip-A-Chip AUTO-... - Seite 7 Hinweis: Fettgedruckte Menüs stehen nur bei Modell WV-CSR650 zur Verfügung. UNIT TRANSMISSION DATA PARITY STOP XON/ WAIT ALARM DELAY NUMBER SPEED XOFF TIME DATA TIME Orts-/ Kamera- Fernsteuerung Menü Empfindlich- Synchro- Weiß- Bewegungs- Verschlußzeit keitsanhebung nisation abgleich erfassung ON/OFF ON/OFF ON/OFF INT/LL ON/OFF...
-
Seite 8: Beschreibung Des Einstellmenüs
Beschreibung des Einstellmenüs Datenübertragung über RS485-Schnittstelle (nur WV-CSR650) Kommunikationsparameter • Voll-/Halbduplex (Seite 71) • Übertragungsgeschwindigkeit (2400 - 19200 bps) (Seite 51) • Paritätbits, Stopbit, Flußsteuerung (Seiten 51) • Zeit bis Wiederholungsversuch, Verzögerung, Alarmdaten (Seite 51 und 52) • Anzahl der Kameraeinheiten (max. 96) (Seite 71) •... -
Seite 9: Automatikbetrieb (Auto Mode)
Automatikbetrieb (AUTO MODE) Legt den Bewegungsmodus der Kamera fest. Es besteht die Wahl zwischen drei automatischen und einer manuellen Betriebsart. OFF-Modus: Kein Automatikbetrieb. Die Kamera kann nur manuell bedient werden. SEQ-Modus: Die Kamera nimmt in numerischer Reihenfolge die von der Preset-Sequenz vorgegebenen Positionen ein. - Seite 10 Falls starkes Gegenlicht vorliegt (wie z.B. eine Punktleuchte im Hintergrund), dann erscheinen normalerweise alle Objekte, mit Ausnahme des Hauptobjektes im Bild, dunkler, da die Blende gemäß der stärksten Lichtquelle eingestellt wird. Hinweis: Das Ergebnis der Teilraster- und Blendenpegeleinstellung wird im ALC-Modus der Objektiv- blenden-steuerung in Form eines Rückkopplungssignals zugeführt.
- Seite 11 • Auto-Tracing-Weißabgleich (ATW) In diesem Modus wird der Weißabgleich anhand einer ständigen Überwachung der Farbtemper- aturwerte automatisch vorgenommen. Er ist zuverlässig innerhalb eines Farbtempe-raturbereichs von ca. 2600 - 6000K. Unter folgenden Umständen ist der AWC-Modus zu wählen: 1. Die Farbtemperatur liegt nicht innerhalb 2600 - 6000K. 2.
-
Seite 12: Einstellverfahren
EINSTELLVERFAHREN Die folgenden Beschreibungen gehen von der Annahme aus, daß die Kamera in Verbindung mit dem Matrix-Schaltgerät WJ-SX550A und dem Systemsteuergerät WV-CU550A verwendet wird. Der Betrieb der Kamerasteuerung WV-RM70 ist im Abschnitt “WV-RM70” auf Seite 45 beschrieben. Menü-Anzeige D4-Menü Aufrufen des SETUP-Menüs Camera Set Up Menu Exit 1. -
Seite 13: Verändern Der Kamera-Kommunikationsparameter
Verändern der Kamera-Kommunikationsparameter 1. Das SET UP-Menü darstellen. Den Cursor auf COM. SET UP DISABLE bewegen und mit der Taste CAM (SET) den Parameter COM.SET UP ENABLE wählen. 2. Den Cursor auf den entsprechenden Posten bewegen. Durch Bewegen des Joysticks nach rechts oder links den Parameter für diesen Posten wählen. -
Seite 14: Preset-Einstellung
Hinweis: Bei Verwendung des Steuergeräts WV-CU550A werden die Alarmdaten im POLLING-Modus nicht automatisch übertragen. Verzögerung (DELAY TIME) Bestimmt die Verzögerung bis zum Übertragen der Quittungsanforderung bei einer Zweileiterverbindung (OFF, 10, 20, 40 oder 100 ms). Die Werksvorgabe ist OFF. Dieses Menü ist nur bei Kommunikation über eine Zweileiterverbindung aktiv. Die Einstellungen werden mit Schließen des SETUP-Menüs wirksam. -
Seite 15: Positionseinstellungen
Positionseinstellungen Preset-Einstellmenü 1. Den Cursor auf POSITION SET bewegen. PRESET NO.15*H Mit der Taste CAM (SET) das POSITION-Einstellmenü aufrufen. POSITION SET PRESET ID ALC/MANUAL DWELL TIME SCENE FILE Position-Einstellmenü 2. Einstellen von Schwenken und Neigen Den Cursor auf PUSH SET rechts neben PAN/TILT bewegen. Mit POSITION 15*H der Taste CAM (SET) das Einstellmenü... -
Seite 16: Einstellen Der Preset-Id
Einstellen der Preset-ID Preset-Einstellmenü 1. Den Cursor auf PRESET ID bewegen, und den Joystick nach links PRESET NO.15*H oder rechts bewegen, um ON oder OFF zu wählen. POSITION SET ON: Preset-ID wird auf dem Bildschirm angezeigt. PRESET ID ALC/MANUAL OFF: Preset-ID wird nicht angezeigt. DWELL TIME SCENE FILE 2. -
Seite 17: Einstellen Der Belichtungsregelung
Löschen einer editierten Preset-ID Den Cursor auf RESET bewegen und die Taste CAM (SET) PRESET NO.15*H 0123456789 betätigen. ABCDEFGHIJKLM NOPQRSTUVWXYZ ().,'":;&#!?= +-*/%$ÄÜÖÆÑÅ SPACE COPY POSI RET RESET DOOR.... ↑ Bestimmen der Preset-ID-Bildschirmlage Den Cursor auf POSI bewegen und die Taste CAM (SET) PRESET NO.15*H 0123456789 betätigen. -
Seite 18: Einstellen Der Verweilzeit
Einstellen der Verweilzeit Preset-Einstellmenü • Den Cursor auf DWELL TIME bewegen und durch Bewegen des PRESET NO.15*H Joysticks nach links oder rechts den gewünschten Wert wählen. POSITION SET Die einstellbaren Werte wechseln wie folgt: PRESET ID ALC/MANUAL DWELL TIME SCENE FILE 1MIN 2MIN 3MIN... -
Seite 19: Löschen Von Preset-Positionen
Löschen von Preset-Positionen Setup-Menü 1. Den Cursor auf PRESET 1 * bewegen und mit dem Joystick die zu *** SET UP MENU *** löschende Positionsnummer wählen. PRESET 1* HOME POSITION 15 SELF RETURN 10MIN AUTO MODE AUTO PAN FLIP-A-CHIP LOCAL/REMOTE LOCAL CAMERA 2. -
Seite 20: Einstellen Der Automatik-Betriebsart
Einstellen der Automatik-Betriebsart Setup-Menü 1. Den Cursor auf AUTO MODE bewegen und durch Bewegen des *** SET UP MENU *** Joysticks nach links oder rechts den Modus wählen. Die Modi PRESET 1* wechseln wie folgt: HOME POSITION 15 SELF RETURN 10MIN AUTO MODE AUTO PAN... -
Seite 21: Flip-A-Chip Einstellung
5. Ein-/Ausschalten der Endlos-Schwenkfunktion ** AUTO PAN ** Den Cursor auf ENDLESS bewegen und durch Bewegen des Joysticks nach links oder rechts den Modus ON oder OFF POSITION SET START wählen. SPEED ...I..ON: Die Kamera schwenkt von der Start- zur Endposition und ENDLESS DWELL TIME rotiert dann ohne Richtungswechsel weiter, bis erneut die... -
Seite 22: Einstellen Der Kamera
Einstellen der Kamera Setup-Menü 1. Aufrufen des Kamera-Einstellmenüs *** SET UP MENU *** PRESET 1* • Den Cursor auf CAMERA bewegen. Mit der Taste CAM (SET) HOME POSITION 15 das Kamera-Einstellmenü aufrufen. SELF RETURN 10MIN AUTO MODE AUTO PAN FLIP-A-CHIP LOCAL/REMOTE LOCAL CAMERA... -
Seite 23: Einstellen Der Belichtungsregelung (Alc/Manual)
• Das Verschieben der Kamera-ID stoppt am Bildschirmrand. CAMERA ID.-- • Gedrückthalten des Joysticks (mindestens 0,5 Sekunden) 0123456789 erhöht die Bewegungsgeschwindigkeit auf dem Bildschirm. ABCDEFGHIJKLM NOPQRSTUVWXYZ • Bewegen des Cursors auf RET und Betätigen der Taste CAM ().,'":;&#!?= +-*/%$ÄÜÖÆÑÅ (SET) führt zurück zum SETUP-Menü. SPACE ---- POSI RET RESET CAM1.. - Seite 24 (2) ALC-Modus mit SUPER-D OFF Blinkt 1. Den Cursor an den SUPER-D Parameter bewegen und OFF wählen. (Falls Sie MANUAL wählen, steht SUPER-D nicht zur Verfügung.) Der Posten MASK SET erscheint im Menü. 2. Den Cursor an MASK SET bewegen und die Taste CAM (SET) drücken.
-
Seite 25: Einstellen Der Verschlußzeit (Shutter)
4. Einstellen der Verschlußzeit (SHUTTER) Kamera-Einstellmenü Hinweis: Wenn ON für SUPER-D in dem ALC CONT-Menü gewählt ** SET UP ** ist, steht dieser Posten nicht zur Verfügung. CAMERA ID ALC/MANUAL Um die elektronische Verschlußzeit zu wählen, OFF für SUPER-D SHUTTER in dem genannten Menü... -
Seite 26: Einstellen Der Synchronisation (Sync)
7. Einstellen der Synchronisation (SYNC) Kamera-Einstellmenü 1. Das SETUP-Menü aufrufen. ** SET UP ** Siehe dazu “Aufrufen des SETUP-Menüs” auf Seite 50. CAMERA ID 2. Den Cursor auf SYNC bewegen und mit dem Joystick LL ALC/MANUAL SHUTTER (Zeilensynchronisation) oder (interne Synchronisation) SENS UP wählen. -
Seite 27: Einstellen Des Weißabgleichs (White Bal)
8. Den Cursor mit dem Joystick auf FINE bewegen. Damit beginnt der Cursor zu blinken. 9. Mit dem Joystick die Vertikalphase beider Video-Ausgangssignale so genau wie möglich anpassen. Hinweise: • Der “I”-Cursor springt bei Erreichen des Endes in Richtung “+” zu “–” zurück, wobei COARSE um einen Schritt erhöht wird. - Seite 28 Kamera-Einstellmenü (2) Automatischer Weißabgleich (AWC) 1. Das SETUP-Menü aufrufen. ** SET UP ** Siehe dazu “Aufrufen des SETUP-Menüs” auf Seite 50. CAMERA ID ALC/MANUAL SHUTTER 2. Den Cursor auf WHITE BAL bewegen und mit dem Joystick AWC → PUSH SW wählen. SENS UP SYNC WHITE BAL...
-
Seite 29: Einstellen Der Bewegungserfassung (Motion Det)
Kamera-Einstellmenü 9. Einstellen der Bewegungserfassung (MOTION DET) 1. Das SETUP-Menü aufrufen. ** SET UP ** Siehe dazu “Aufrufen des SETUP-Menüs” auf Seite 50. CAMERA ID ALC/MANUAL SHUTTER 2. Den Cursor auf MOTION DET bewegen und mit dem Joystick ON SENS UP SYNC oder OFF wählen. -
Seite 30: Autofokus-Einstellung (Af Mode)
Da das Alarmsignal im Multiplex-Verfahren auf dem Videosignal übertragen wird, kann es vorkommen, daß es von anderen Videogeräten als Timecode-Signal interpretiert wird. Falls die Kamera nicht in einem intelligenten CCTV-System von Panasonic betrieben wird, sollte der OFF- Modus gewählt werden, um diesem Problem vorzubeugen. - Seite 31 Kamera-Einstellmenü 11. Spezialmenü (SPECIAL) Über dieses Menü kann das Videosignal der Kamera je nach den ** SET UP ** Erfordernissen eingestellt werden. CAMERA ID ALC/MANUAL • Das SETUP-Menü aufrufen. SHUTTER Siehe dazu “Aufrufen des SETUP-Menüs” auf Seite 50. SENS UP SYNC •...
- Seite 32 (5) Rücksetzen der Kameraposition auf die Standardvorgabe ** SPECIAL ** Den Cursor mit dem Joystick auf REFRESH bewegen und die CHROMA GAIN ..I..Taste F2 am Steuergerät WV-CU550A drücken. AP GAIN ..I..PEDESTAL .I..(Bei Modell WV-RM70, Links- und Rechtstaste gleichzeitig minde- –...
-
Seite 33: Installation
INSTALLATION 2. Einstellen der DIP-Schalter Vorsicht: Die Installation darf nur von qualifiziertem Die DIP-Schalter wie unten gezeigt einstel- Kunden-dienstpersonal oder Installationsfach- len. leuch-ten vorgenommen werden. DIP-Schalter Einstellen der Kameraschalter (nur Modell WV-CSR650) • Die DIP-Schalter im Inneren der Kamera wie untenstehend einstellen, wenn die Kom- muni-kationsparameter auf die Vernetzung mehrerer Kameraeinheiten zu ermöglichen. -
Seite 34: Zusammenbauen Der Kamera
b. Obenliegender Kabelaustritt NTSC DIP φ PAL oder NTSC Hinweis: Der DIP-Schalter φ ist nicht zum Um- schalten von NTSC auf PAL oder umgekehrt bestimmt. Der Schalter ist werkseitig auf ON voreingestellt darf nicht verändert werden. 3. Zusammenbauen der Kamera Die Reihenfolge bei der Zerlegung um- kehren. - Seite 35 4. Den Fangdraht in die Kamera-Einbauplatte 2. Nach den hier gegebenen Anweisun- einhängen. gen vorgehen, um eine sichere Instal- lation zu gewährleisten. 3. Um die Kamera von der Einbauplatte zu trennen, die Kamera-Befestigungssch- raube (M3) mit einem Schraubenzieher lockern und hochdrücken. Den Ring am Fangdraht wie unten abgebildet in den dafür vorgesehenen Befestigungswinkel einhängen.
-
Seite 36: Anschlüsse
ANSCHLÜSSE Vorsicht: Die folgenden Anschlüsse sind von qualifiziertem Wartungs- oder Kundendienstpersonal in Über- einstimmung mit den örtlichen Vorschriften auszuführen. 220 - 240 V Ws (WV-CS650 und WV-CSR650) 24V Ws (WV-CS654) Datenkabel (nur WV-CSR650) Kabel RS485 Video-Ausgangskabel BNC-Stecker Koaxialkabel (5-adrig, 2V) -
Seite 37: Anschluß Der Rs485-Schnittstelle
Anschluß der RS485-Schnittstelle braun T (B) Datenübertragung orange T (A) gelb R (B) Datenempfang grün R (A) Bei Vernetzung mehrerer Kameras darauf achten, daß die einzelnen Steckerteile richtig miteinander verbunden werden. Hinweis: Das für den Anschluß der Kamera WV-CSR650 an die RS485-Schnittstelle verwendete Kabel sollte folgende Bedingungen erfüllen: •... -
Seite 38: Systemanschlüsse
SYSTEMANSCHLÜSSE Kombinations-Kamera WV-CS650 WV-CS654 Nur WV-CSR650 oder andere modelle Max. 64 Kameras Matrix- Switcher Videorecorder (bis zu 16) Personal Computer RS-232C Port CONTROL ALARM INPUT INPUT INPUT INPUT INPUT INPUT INPUT OUTPUT OUTPUT OUTPUT OUTPUT DATA RS-232C VIDEO OUT1 VIDEO OUT1... -
Seite 39: Vermeidung Vonüberstrahlen Und Leuchtfahnen
ON/OFF wählbar (im Einstellmenü) SUPER-D Zoomverhältnis x 10 Blendenbereich F1,2 - 64, CLOSE WV-CS650 und WV-CSR650 220 - 240 V Ws, 50 Hz Stromversorgung WV-CS654 24 V Ws, 50 Hz 16W (WV-CS650 und WV-CS654) Leistungsaufnahme 19W (WV-CSR650) −10°C bis +50°C Zul. -
Seite 40: Zubehör
Schwenkbereich 360° Endlos Schwenkwinkel Einstellbar (im AUTO PAN-Modus) Schwenkmodi Manuell/Seq.-Position/Sort-Position/Auto Pan Manuell: ca. 3°/s - 120°/s, acht Stufen Schwenkgeschwindigkeit Sequenz-Position : max. ca. 240°/s 0 - 90° Neigungswinkel Neigungsmodi Manuell/Seq.-Position/Sort-Position Manuell: ca. 1,5°/s - 60°/s, acht Stufen Neigungsgeschwindigkeit: Sequenz-Position : max. ca. 120°/s Steuerfunktionen Schwenk/Neigung, Objektiv, 64 Preset-Positionen, Ausgangsposition Gewichte und Abmessungen verstehen sich als Näherungswerte. - Seite 41 Matsushita Electric Industrial Co., Ltd. Central P.O. Box 288, Osaka 530-91, Japan N0798-0 YWV8QA4984AN Printed in Japan N 30 Gedruckt in Japan Imprimé au Japon Impreso en Japón...
