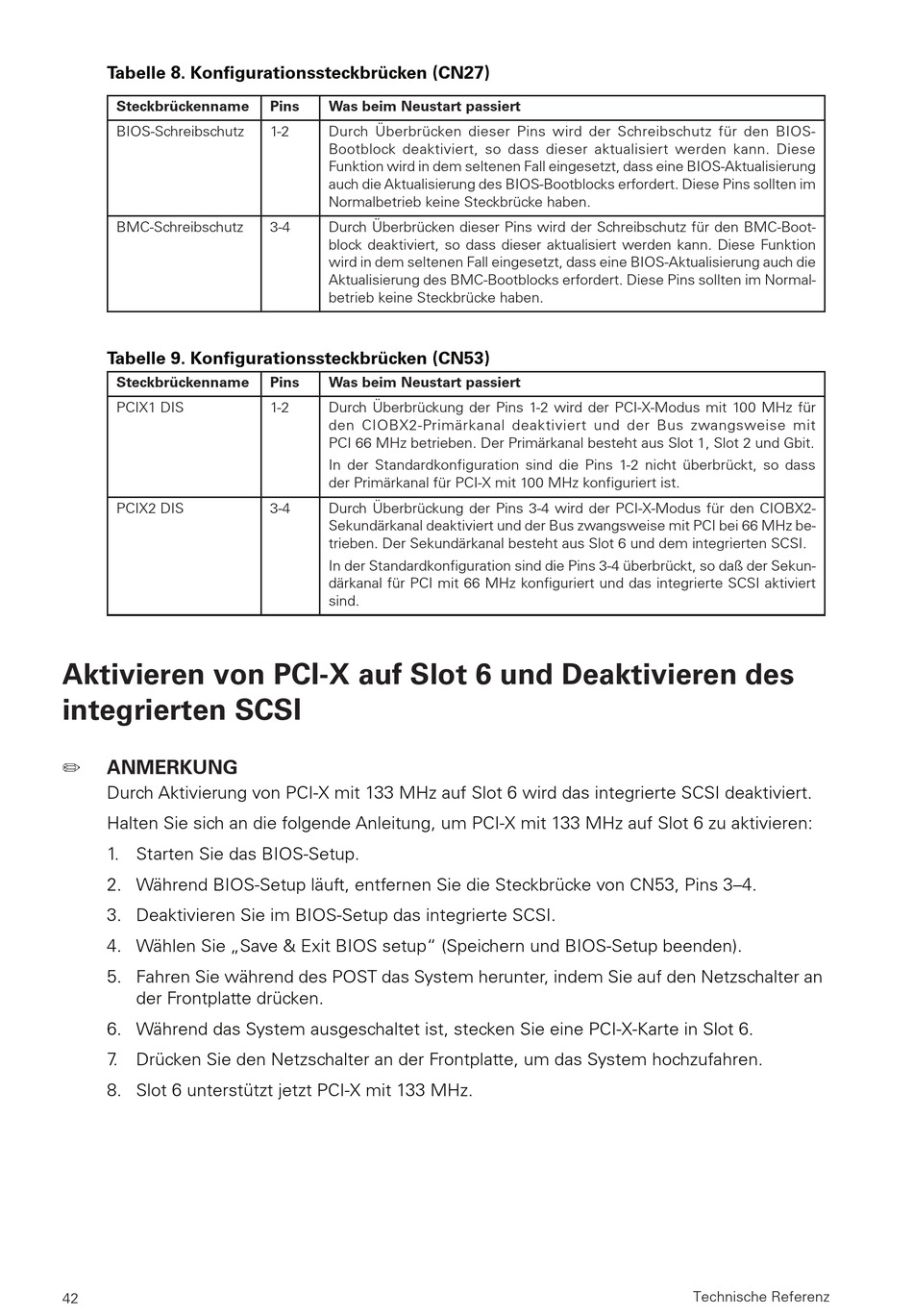

Tabelle 8. Konfigurationssteckbrücken (CN27)
Steckbrückenname
BIOS-Schreibschutz
BMC-Schreibschutz
Tabelle 9. Konfigurationssteckbrücken (CN53)
Steckbrückenname
PCIX1 DIS
PCIX2 DIS
Aktivieren von PCI-X auf Slot 6 und Deaktivieren des
integrierten SCSI
ANMERKUNG
Durch Aktivierung von PCI-X mit 133 MHz auf Slot 6 wird das integrierte SCSI deaktiviert.
Halten Sie sich an die folgende Anleitung, um PCI-X mit 133 MHz auf Slot 6 zu aktivieren:
1. Starten Sie das BIOS-Setup.
2. Während BIOS-Setup läuft, entfernen Sie die Steckbrücke von CN53, Pins 3–4.
3. Deaktivieren Sie im BIOS-Setup das integrierte SCSI.
4. Wählen Sie „Save & Exit BIOS setup" (Speichern und BIOS-Setup beenden).
5. Fahren Sie während des POST das System herunter, indem Sie auf den Netzschalter an
der Frontplatte drücken.
6. Während das System ausgeschaltet ist, stecken Sie eine PCI-X-Karte in Slot 6.
7 . Drücken Sie den Netzschalter an der Frontplatte, um das System hochzufahren.
8. Slot 6 unterstützt jetzt PCI-X mit 133 MHz.
42
Pins
Was beim Neustart passiert
1-2
Durch Überbrücken dieser Pins wird der Schreibschutz für den BIOS-
Bootblock deaktiviert, so dass dieser aktualisiert werden kann. Diese
Funktion wird in dem seltenen Fall eingesetzt, dass eine BIOS-Aktualisierung
auch die Aktualisierung des BIOS-Bootblocks erfordert. Diese Pins sollten im
Normalbetrieb keine Steckbrücke haben.
3-4
Durch Überbrücken dieser Pins wird der Schreibschutz für den BMC-Boot
block deaktiviert, so dass dieser aktualisiert werden kann. Diese Funktion
wird in dem seltenen Fall eingesetzt, dass eine BIOS-Aktualisierung auch die
Aktualisierung des BMC-Bootblocks erfordert. Diese Pins sollten im Normal-
betrieb keine Steckbrücke haben.
Pins
Was beim Neustart passiert
1-2
Durch Überbrückung der Pins 1-2 wird der PCI-X-Modus mit 100 MHz für
den CIOBX2-Primärkanal deaktiviert und der Bus zwangsweise mit
PCI 66 MHz betrieben. Der Primärkanal besteht aus Slot 1, Slot 2 und Gbit.
In der Standardkonfiguration sind die Pins 1-2 nicht überbrückt, so dass
der Primärkanal für PCI-X mit 100 MHz konfiguriert ist.
3-4
Durch Überbrückung der Pins 3-4 wird der PCI-X-Modus für den CIOBX2-
Sekundärkanal deaktiviert und der Bus zwangsweise mit PCI bei 66 MHz be-
trieben. Der Sekundärkanal besteht aus Slot 6 und dem integrierten SCSI.
In der Standardkonfiguration sind die Pins 3-4 überbrückt, so daß der Sekun-
därkanal für PCI mit 66 MHz konfiguriert und das integrierte SCSI aktiviert
sind.
