Auswechseln des
Einzugsmoduls und
der Rollengummis
4-10

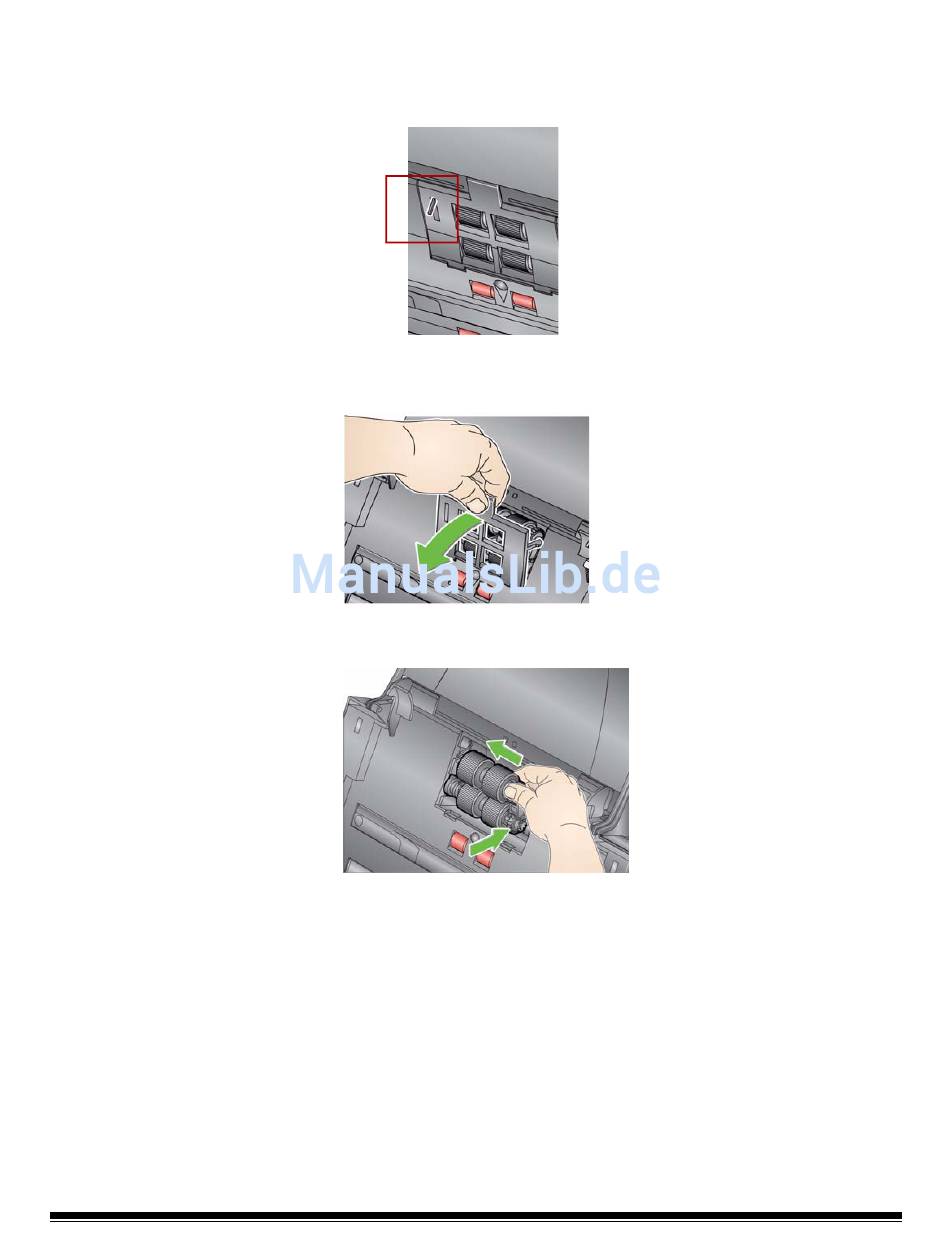

HINWEIS: Der Dokumentensensor befindet sich rechts vom
Einzugsmodul. Achten Sie beim Herausnehmen oder
Reinigen des Einzugsmoduls darauf, den Dokumentensensor
nicht zu beschädigen.
1. Drücken Sie die Einrastvorrichtung der Einzugsmodulabdeckung
nach oben und nehmen Sie die Abdeckung ab.
2. Drehen Sie das Einzugsmodul nach vorne, drücken Sie es nach
links und nehmen Sie es heraus.
• Wenn Sie das Einzugsmodul austauschen, setzen Sie das neue
Einzugsmodul ein, indem Sie die Stifte ausrichten und das Modul
nach links drücken, bis es in seine korrekte Position gleitet.
Achten Sie darauf, dass die Zahnräder richtig ausgerichtet sind
und das Modul einrastet. Fahren Sie dann mit Schritt 8 fort.
• Wenn Sie die Rollengummis austauschen, fahren Sie mit Schritt
3 fort.
3. Entfernen Sie die Antriebsstange, indem Sie sie anheben und
herausziehen.
A-61677_de Mai 2015
