Inhaltsverzeichnis Überblick ....................1 Lieferumfang .................1 Scanner-Komponenten ..............2 Installation..................4 Anschließen des Netzteils und des USB-Kabels......5 Ein- und Ausschalten des Scanners ..........8 Scannen....................9 Scanner zum Scannen vorbereiten ..........9 Dokumente zum Scannen vorbereiten ..........9 Auswählen der Scananwendung...........10 Wartung ....................11 Reinigen oder Auswechseln des Trennmoduls ......13 Reinigen oder Auswechseln des Einzugsmoduls......15 Reinigung der Imaging-Führungen..........18 Zubehör und Verbrauchsmaterialien ..........19...
Seite 3
Anhang A Spezifikationen ...............A-1 Systemanforderungen ..............A-3 Anhang B Garantie ................B-1...
Geruch verströmt, merkwürdige Geräusche macht oder wenn Rauch aus dem Gerät austritt. Halten Sie in diesem Fall den Scanner sofort an und ziehen Sie das Netzteil aus der Steckdose. Wenden Sie sich an den Kodak Kundendienst. • Zerlegen oder verändern Sie den Scanner oder das Netzteil nicht.
• Für die Entsorgung von Verbrauchsmaterialien, die im Zuge der Wartung oder bei Reparaturen ausgewechselt werden, liegen Richtlinien vor; halten Sie sich im Zweifel an die lokalen Vorschriften oder wenden Sie sich an Ihren Kodak Partner, wenn Sie weitere Informationen benötigen.
Aussagen zur elektromagnetischen Verträglichkeit USA: Dieses Gerät wurde getestet und liegt gemäß Abschnitt 15 der FCC-Bestimmungen innerhalb der Grenzwerte für ein Digitalgerät der Klasse B. Die darin festgelegten Grenzwerte sollen beim Einsatz derartiger Geräte in Wohngebieten einen ausreichenden Schutz gegen Störstrahlungen gewährleisten. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann diese abstrahlen.
Seite 7
Korea: Da dieses Gerät die EMC-Zertifizierung für die Verwendung in Haushalten erhalten hat, darf es an jedem beliebigen Ort eingesetzt werden, auch in Wohngebieten. Japan: Dies ist ein Produkt der Klasse B gemäß dem Standard des Voluntary Control Council for Interference by Information Technology Equipment (VCCI). Wenn es in der Nähe eines Radio- oder Fernsehempfängers in einer Wohnumgebung betrieben wird, kann es Funkstörstrahlungen verursachen.
Dieses Symbol weist darauf hin, dass dieses Produkt zur Entsorgung einer entsprechenden Recyclingstelle zugeführt werden muss. Bitte wenden Sie sich an Ihre lokale Kodak Vertretung oder besuchen Sie www.kodak.com/go/recycle, um mehr Informationen zur Entsorgung und zum Recycling dieses Produkts zu erhalten.

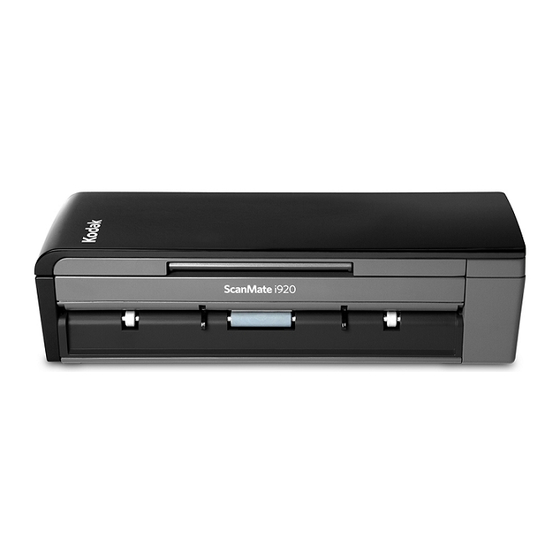

Überblick Der Kodak ScanMate i920 Scanner ist ein Duplex-Tisch-Farbscanner, der beide Seiten eines Dokuments in einem Durchgang bei einem Durchsatz von 20 Seiten pro Minute erfassen kann. Der Scanner kann Formate bis zu 21,6 x 165,1 cm über den automatischen Dokumenteneinzug für 20 Blatt verarbeiten, wenn der Host-PC über genügend Arbeitsspeicher...
Installation 1. Legen Sie die Installations-CD für den Kodak ScanMate i920 Scanner in das CD-ROM-Laufwerk ein. Das Installationsprogramm wird automatisch gestartet. 2. Wählen Sie Scanner-Software installieren. HINWEISE: • Wenn die CD nicht automatisch startet, klicken Sie auf das Symbol „Arbeitsplatz“ auf Ihrem Desktop. Doppelklicken Sie auf das Symbol für Ihr CD-ROM-Laufwerk und doppelklicken Sie dann auf setup.exe.
Fortschritt wird in verschiedenen Fenstern angezeigt. 5. Klicken Sie auf Fertig stellen, wenn die Installation abgeschlossen ist. 6. Entfernen Sie die Installations-CD für den Kodak ScanMate i920 Scanner aus dem CD-ROM-Laufwerk. Anschließen des Netzteils und des USB-Kabels Schließen Sie das Netzteil und das USB-Kabel an den Scanner an,...
Seite 14
2. Setzen Sie den richtigen Adapterstecker auf das Netzteil ein und stecken Sie das Netzteil in die Wandsteckdose. 3. Schließen Sie das Netzkabel an den Netzanschluss des Scanners an. 4. Schließen Sie das USB-Kabel an den USB-Anschluss des Scanners an. Dieser befindet sich an der Rückseite des Geräts. A-61693_de Mai 2011...
Seite 15
5. Schließen Sie das andere Ende an den richtigen USB-Anschluss des Laptops oder Desktop-PCs an. A-61693_de Mai 2011...
Ein- und Ausschalten des Scanners • So schalten Sie den Scanner ein: Öffnen Sie die obere Abdeckung. Nach dem Einschalten blinkt die grüne Kontrollleuchte auf der Vorderseite des Scanners, während dieser einen Selbsttest durchführt. Wenn das grüne Licht dauerhaft leuchtet, ist der Scanner bereit. •...
Scannen Scanner zum Scannen vorbereiten 1. Stellen Sie sicher, dass der Scanner eingeschaltet und zum Scannen bereit ist (grüne Kontrollleuchte leuchtet dauerhaft). 2. Ziehen Sie die Dokumentenverlängerung des Einzugsfachs heraus. 3. Stellen Sie die Seitenführungen ein (indem Sie sie nach innen oder außen schieben), um sie an die Größe der gescannten Dokumente anzupassen.
• Entfernen Sie vor dem Scannen sämtliche Büro- und Heftklammern. An den Dokumenten befindliche Büro- oder Heftklammern können den Scanner und die Dokumente beschädigen. • Alle auf dem Papier befindlichen Tinten und Korrekturflüssigkeiten müssen vor Beginn des Scannens trocken sein. •...
Verbrauchsmaterialien“ später in diesem Kapitel finden Sie eine Liste der Zubehörteile, die zum Reinigen des Scanners erforderlich sind. WICHTIG: Verwenden Sie ausschließlich Reinigungsmittel wie die von Kodak Parts Services erhältlichen. Verwenden Sie keine Haushaltsreiniger. Verwenden Sie keine Druckluft, Zerstäuber oder Sprays zum Reinigen.
Seite 20
3. Öffnen Sie die Scannerabdeckung. 4. Wischen Sie die drei Rollen mit einem Rollenreinigungspad auf ganzer Breite ab. Drehen Sie dabei die Rollen, um ihre gesamte Oberfläche zu reinigen. Rollen A-61693_de Mai 2011...
WICHTIG: Die Reinigungspads enthalten Natrium-Laurylethersulfat, das Augenreizungen verursachen kann. Waschen Sie daher nach der Reinigung Ihre Hände mit Wasser und Seife. Nähere Informationen finden Sie im Sicherheitsdatenblatt (Material Safety Data Sheet, MSDS) Reinigen oder Auswechseln des Trennmoduls 1. Entriegeln Sie die Trennrollenabdeckung. 2.
Seite 22
• Wenn die Trennrolle gereinigt werden muss, fahren Sie mit Schritt 3 fort. 3. Wischen Sie die Rollen von einer zur anderen Seite ab. 4. Setzen Sie die gereinigte oder eine neue Trennrolle ein. 5. Schließen Sie die Trennrollenabdeckung. A-61693_de Mai 2011...
Reinigen oder Auswechseln des Einzugsmoduls WICHTIG: Vor dem Entfernen der Abdeckung des Einzugsmoduls müssen sich die Haltenasen in der unteren Position befinden. Haltenasen 1. Schalten Sie den Scanner ein, indem Sie die obere Abdeckung öffnen. 2. Öffnen Sie die Scannerabdeckung. Die Transportringe des Einzugsmoduls drehen sich und bringen die Haltenasen in die untere Position.
Seite 24
3. Entfernen Sie die Abdeckung des Einzugsmoduls, indem Sie die Haltenasen auf jeder Seite der Abdeckung drücken und die Abdeckung herausnehmen. 4. Entfernen Sie das Einzugsmodul. A-61693_de Mai 2011...
Seite 25
HINWEIS: Es ist möglicherweise erforderlich, einen Finger in die Öffnung unterhalb der Scannerabdeckung zu legen und das Modul nach oben zu drücken, um es aus seiner Position zu lösen. • Wenn die Transportringe des Einzugsmoduls abgenutzt sind und die Leistung des Einzugs nachlässt, wechseln Sie das Einzugsmodul aus und fahren Sie mit Schritt 6 fort.
Reinigung der Imaging-Führungen 1. Öffnen Sie die obere Abdeckung und öffnen Sie die Scannerabdeckung. 2. Entfernen Sie Staub und Schmutz mit Hilfe eines Antistatiktuchs oder eines Pinsels aus den vorderen und hinteren Bildführungen. Achten Sie darauf, das Glas nicht zu verkratzen. WICHTIG: Antistatiktücher enthalten Isopropylalkohol, der Augenreizungen und trockene Haut verursachen kann.
Ihren Scanner-Fachhändler oder besuchen Sie: www.scannerstore.kodak.com. Beschreibung KAT-Nr. Einzugsmoduleinheit 846 7839 Trennmoduleinheit 177 5246 Kodak Digital Science Rollenreinigungspads 853 5981 Kodak Digital Science Transport-Reinigungsblätter 169 0783 Antistatiktücher für Kodak Scanner 896 5519 HINWEIS: Teile und Katalognummern können sich ohne Vorankündigung ändern.
Fehlerbehebung Problemlösung Es kann vorkommen, dass Ihr Scanner nicht ordnungsgemäß funktioniert. Die folgende Übersicht soll Ihnen dabei helfen, mögliche Lösungen für Probleme zu finden, bevor Sie sich an den technischen Support wenden. Mögliche Lösung Problem • Öffnen Sie die Scannerabdeckung. Ein Dokument hängt im •...
Seite 29
Mögliche Lösung Problem Reinigen Sie den Scanner. Lesen Sie hierzu die Unzureichende oder Anweisungen im Kapitel Wartung. verschlechterte Bildqualität Dokumente Achten Sie darauf, dass verursachen • das Einzugsfach und die Seitenführungen an die einen Breite und Länge der zu scannenden Dokumente Papierstau oder angepasst sind.
Seite 30
Mögliche Lösung Problem • Dokumente sollten erst in das Einzugsfach Es werden keine Bilder angezeigt eingelegt werden, wenn der Scanner eingeschaltet und betriebsbereit ist. • Wenn Sie nur eine Seite eines Dokuments scannen, stellen Sie sicher, dass die zu scannende Seite zum Einzugsfach hin weist (also nicht in Ihre Richtung).
Seite 31
Mögliche Lösung Problem Scanner arbeitet • Möglicherweise erfüllt Ihr Computer nicht die langsam Mindestanforderungen für den Scanner. • Der Scanner ist für USB 2.0 ausgelegt, funktioniert aber auch mit USB 1.1. Wenn Sie noch einen USB 1.1-Anschluss verwenden, statten Sie Ihren Computer mit einem USB 2.0-Anschluss aus.
LED-Fehlercodes Im Folgenden sind die Fehlercodes aufgeführt, die möglicherweise im Funktionsfenster angezeigt werden. Wenn ein Fehler auftritt, blinkt die rote LED und es wird eine Nummer im Funktionsfenster angezeigt. Code Problem Lösung Scannerabdeckung Schließen Sie die Scannerabdeckung. ist offen Scanner-Fehler Schalten Sie den Scanner aus und wieder ein.
Kundendienst kontaktieren 1. Unter www.Kodak.com/go/scanners finden Sie die aktuelle Telefonnummer für Ihr Land. 2. Halten Sie beim Anrufen folgende Informationen bereit: • Eine Beschreibung des Problems. • Das Scannermodell und die Seriennummer. • Computer-Konfiguration. • Verwendete Software-Anwendung. A-61693_de Mai 2011...
Anhang A Spezifikationen Dieser Anhang enthält Scannerspezifikationen und Systemanforderungen Scannertyp/ Duplex-Farbscanner mit automatischem Geschwindigkeit Dokumenteneinzug Scantechnologie Contact Image Sensor (CIS) x 2 Graustufen-Ausgabetiefe in Bit: 8 Farb-Erfassungstiefe in Bit: 24 Farb-Ausgabetiefe in Bit: 24 Scanauflösungen 100, 150, 200, 240, 250, 300, 400, 600 und 1200 dpi Ausgabe- BMP, TIFF, JPEG, RTF, durchsuchbares PDF, PDF Dateiformate...
Seite 35
Stromversorgung Wechselstrom-Netzteil: Gleichstrom 12 V, 1,5 A Abmessungen des Höhe: 157 mmbei vollständig ausgezogenem Einzugsfach Scanners 80,4 mm bei geschlossenem Einzugsfach Breite: 289 mm Tiefe: 307 mmbei vollständig ausgezogenem Einzugsfach 109 mm bei geschlossenem Einzugsfach Scannergewicht 1,3 kg Host-Verbindung USB 2.0 Betriebstemperatur: 10 bis 35 °C (50°F bis 95°F) Luftfeuchtigkeit 10 bis 85 % relative Luftfeuchtigkeit...
Seite 36
Systemanforderungen Nachfolgend ist die Mindestsystemkonfiguration für den Betrieb des Kodak ScanMate i920 Scanners aufgeführt. • Empfohlener Prozessor und Speicher: Core Duo 2,1 GHz-Prozessor, 2 GB RAM mit USB 2.0-Verbindung • Unterstützte Betriebssysteme: - Microsoft Windows 7 (32 Bit und 64 Bit)
Leistungsfähigkeit und Zuverlässigkeit ausgelegt. Für alle Kodak Scanner gelten die folgenden Garantiebestimmungen. Eingeschränkte Garantie für Kodak Scanner Die Eastman Kodak Company leistet für die von Kodak oder seinen autorisierten Vertriebspartnern vertriebenen Kodak Scanner (nicht jedoch für Ersatzteile und Verbrauchsmaterialien) die folgende, eingeschränkte Garantie: Kodak garantiert, dass jeder Kodak Scanner ab dem Zeitpunkt des Verkaufs während der Garantiezeit des jeweiligen Produkts frei von Material- und...
Produkts vorgenommene Elektroarbeiten, unzureichender oder fehlender Schutz vor elektrostatischer Entladung für den Schaden ursächlich ist, oder wenn (f) versäumt wurde, verfügbare Firmware- oder Software-Updates für das Produkt zu installieren oder wenn (g) irgendeine der von Zeit zu Zeit von Kodak publizierten A-61693_de Mai 2011...
Ausschlussbedingungen eintritt, die im Internet unter www.Kodak.com/go/disupport oder unter der Rufnummer (800) 822-1414 in Erfahrung gebracht werden können. Kodak leistet für Produkte, die in anderen Ländern als den USA gekauft wurden, in den USA keine Garantie. Käufer, die ein Produkt über ausländische Vertriebskanäle erworben haben, können sich hinsichtlich des Garantieschutzes...
Seite 40
Das Response Center ist von Montag bis Freitag (außer an US-amerikanischen Feiertagen) von 8:00 bis 17:00 Uhr Ortszeit verfügbar. Halten Sie bitte bei Ihrem Anruf die Modell-, Teile- und Seriennummer des Kodak Scanners sowie den Kaufnachweis bereit. Außerdem müssen Sie imstande sein, das Problem hinreichend genau zu beschreiben.
Transportbehälter oder in einem von Kodak als geeignet befundenen Transportbehälter zurückzusenden. Vor dem Versand des Kodak Scanners ist die Transportverriegelung anzubringen. Falls die Originalverpackung nicht mehr verfügbar ist, erfragen Sie bitte beim Kodak Response Center unter der Rufnummer (800) 822-1414 die entsprechenden Bestellinformationen für diese Artikel. Rücksendung Damit für Kodak Scanners Garantieleistungen wie vorstehend beschrieben...
Seite 42
Beschreibung des Garantieservices Die Eastman Kodak Company (Kodak) bietet im Rahmen ihrer Garantiepflichten und als Unterstützung ihrer Kunden bei der Verwendung und Pflege des Kodak Scanners verschiedene Serviceprogramme (im Folgenden: „Servicemethoden“) an. Ein Kodak Scanner stellt eine wichtige Investition dar. Kodak Scanner ermöglichen die notwendige Produktivität, um konkurrenzfähig zu bleiben.
Seite 43
Sie die Registrierung auch online unter www.Kodak.com/go/disupport oder telefonisch unter der Rufnummer (800) 822-1414 vornehmen. Kodak bietet auch eine Reihe von Serviceprogrammen an, die Sie zusätzlich erwerben können, um die Verwendung und Pflege Ihres Kodak Scanners zu vereinfachen.
Vor-Ort-Service Nachdem das Response Center ein Hardwareproblem bei einem Kodak Scanner verifiziert hat, wird eine Vor-Ort-Reparatur anberaumt und weiter verfolgt. Dazu wird ein Servicetechniker von Kodak zur Durchführung von Reparaturarbeiten an den Standort des Produkts entsandt, wenn dieser innerhalb der 48 zusammenhängenden US-Bundesstaaten oder in bestimmten Gebieten von...
Seite 45
Achten Sie bitte darauf, dass Sie alle nicht von der Garantie abgedeckten Optionen und Zubehörteile entfernen (z. B. Netzkabel, die Dokumentation usw.), bevor Sie das Gerät an Kodak senden. Für den Rückversand des defekten Produkts müssen der Karton und das Verpackungsmaterial des Austauschprodukts verwendet werden.
Käufer zunächst unter der Rufnummer (800) 822-1414 eine Rücksende-Autorisierungsnummer (RMA-Nummer) ausstellen lassen und den Kodak Scanner innerhalb von zehn (10) Werktagen ab RMA-Ausstellung auf eigene Kosten und eigene Gefahr an die zusammen mit der RMA-Nummer mitgeteilte Adresse senden.
US-Bundesstaaten zur Verfügung, der Vor-Ort-Service in den achtundvierzig (48) zusammenhängenden US-Bundesstaaten und in bestimmten Gegenden von Alaska und Hawaii, und zwar für Produkte, die bei autorisierten Kodak Händlern erworben wurden. Garantieleistungen für den Kodak Scanner müssen nicht erbracht werden, wenn auf das Produkt irgendeines der zum betreffenden Zeitpunkt geltenden Ausschlusskriterien zutrifft, z.
Kontaktaufnahme mit Kodak • Weitere Informationen zuKodak Scannern: www.Kodak.com/go/docimaging • Telefonische Beratung zu Service und Reparaturen sowie technische Unterstützung für Kunden in den USA: 5:00 Uhr bis 17:00 Uhr Montag-Freitag; (800) 822-1414 (außer an US-amerikanischen Feiertagen) • Technische Dokumentation und Antworten auf häufig gestellte Fragen – rund um die Uhr: www.kodak.com/go/disupport...
