3. Schalten Sie eine Lichtquelle ein und beleuchten Sie das Solarmodul gleichmäßig.
Drücken Sie die „SCAN"-Taste um einen manuellen Scan-Test durchzuführen. Das Gerät führt
die Simulation vom Anfangs- bis zum Endwert durch und erstellt die
I-U / U-I - Kennlinie und die P-U / P-I – Kennlinie im Display.
4. Sie können den Cursor bewegen um jeden individuellen Punkt der Kennlinie anzusehen.
Hinweis: Es existiert eine Zeitverzögerung bevor das Gerät den manuellen Scan-Test
nach Betätigung der Taste startet. Diese Verzögerung erlaubt es die Lichtquelle einzu-
schalten bevor der Scan-Test beginnt. Die Länge der Verzögerung kann im „SETUP"-Menü
verändert werden.

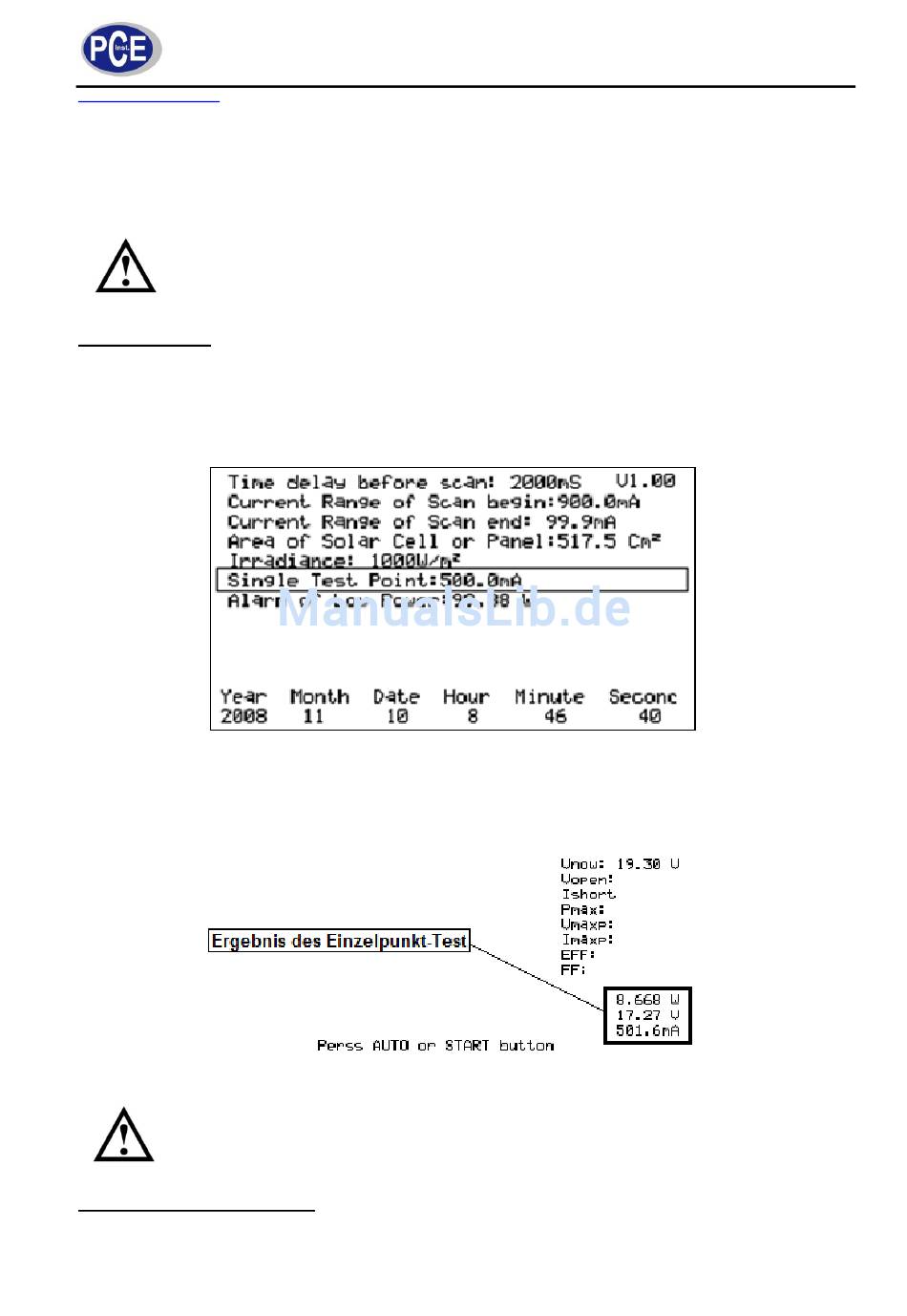

Einzelpunkt-Test
1. Benutzen Sie die Kelvin-Klemmen oder die Alligator-Klemmen um das Solarmodul und den So-
larmodul-Tester (laut obenstehendem Anschlussbild) zu verbinden.
2. Drücken Sie die „SETUP"-Taste um in das „SETUP"-Menü zu gelangen. Nun können Sie die
Werte für den Einzelpunkt-Test einstellen.
3. Schalten Sie eine Lichtquelle ein und beleuchten Sie das Solarmodul gleichmäßig.
4. Drücken Sie die „TEST"-Taste um den Test mit der festgelegten Stromstärke festzulegen.
5. Im Display werden die Testergebnisse Leistung, Spannung und Stromstärke angezeigt.
Hinweis: Die Zeitverzögerung im Einzelpunkt-Test ermöglicht eine längere Stromstärke-
Simulation. Obwohl der maximale Wert 9,999 Sekunden beträgt, wird die Verzögerung auf
10 Millisekunden heruntergesetzt wenn die Leistung über 100 W beträgt. Diese Verzöge-
rung wird auf 3 Sekunden erhöht wenn die Leistung weniger als 100 mW beträgt.
Speichern der Testergebnisse
Die Ergebnisse eines Tests können im Datenspeicher des SMT 200 gespeichert werden. Der Speicher-
vorgang findet statt indem Sie nach einem Test (Automatischer Scan, manueller Scan oder Einzelpunkt-
Test) die „REC"-Taste betätigen.
BETRIEBSANLEITUNG
11
