„AUTO-SCAN"-Funktion

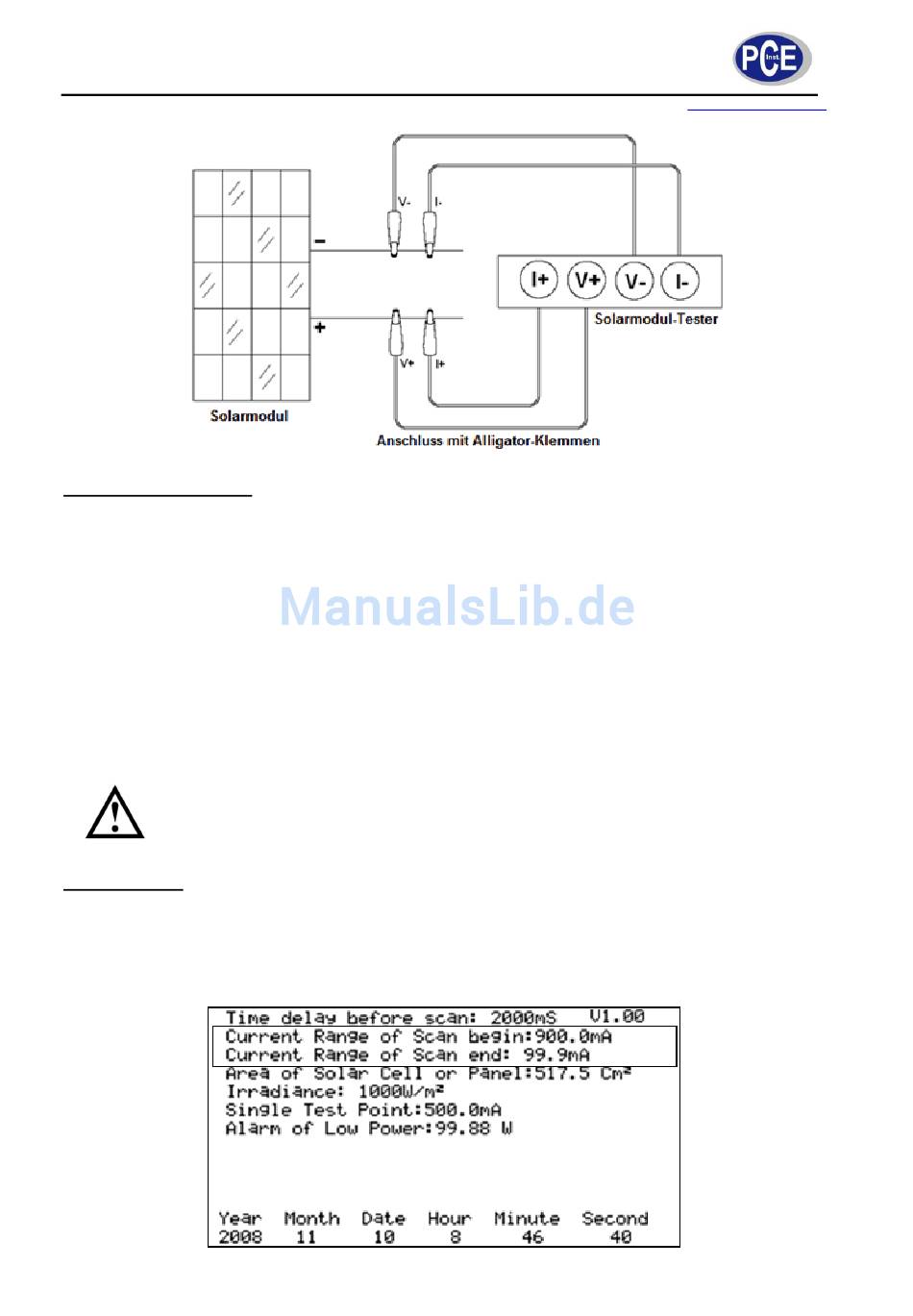

1. Benutzen Sie die Kelvin-Klemmen oder die Alligator-Klemmen um das Solarmodul und den So-
larmodul-Tester (laut obenstehendem Anschlussbild) zu verbinden.
2. Schalten Sie eine Lichtquelle ein und beleuchten Sie das Solarmodul gleichmäßig.
3. Drücken Sie die „AUTO SCAN"-Taste um einen automatischen Scan-Test durchzuführen.
4. Das Gerät misst automatisch die folgenden Parameter:
a. U
b. I
Kurz
c. P
d. U
e. I
maxp
Basierend auf diesen Parametern beginnt das Gerät die Simulation und erstellt die
I-U / U-I - Kennlinie und die P-U / P-I – Kennlinie im Display.
5. Sie können den Cursor bewegen um jeden individuellen Punkt der Kennlinie anzusehen.
Hinweis: Es existiert eine Zeitverzögerung bevor das Gerät den Scan-Test nach Betäti-
gung der Taste startet. Diese Verzögerung erlaubt es die Lichtquelle einzuschalten bevor
der Scan-Test beginnt. Die Länge der Verzögerung kann im „SETUP"-Menü verändert
werden.
Manueller Scan
1. Benutzen Sie die Kelvin-Klemmen oder die Alligator-Klemmen um das Solarmodul und den So-
larmodul-Tester (laut obenstehendem Anschlussbild) zu verbinden.
2. Drücken Sie die „SETUP"-Taste um in das „SETUP"-Menü zu gelangen. Mit den Parametern
„Current Range of Scan begin" und „Current Range of Scan end" können Sie einstellen, mit wel-
chem Strom der Scan-Modus beginnt, und bei welchem Strom der Scan-Modus beendet wird.
BETRIEBSANLEITUNG
: Leerlaufspannung
Leer
: Kurzschlussstrom
: Maximale Leistung
Max
.: Spannung bei maximaler Leistung
maxp
.: Strom bei maximaler Leistung
10
