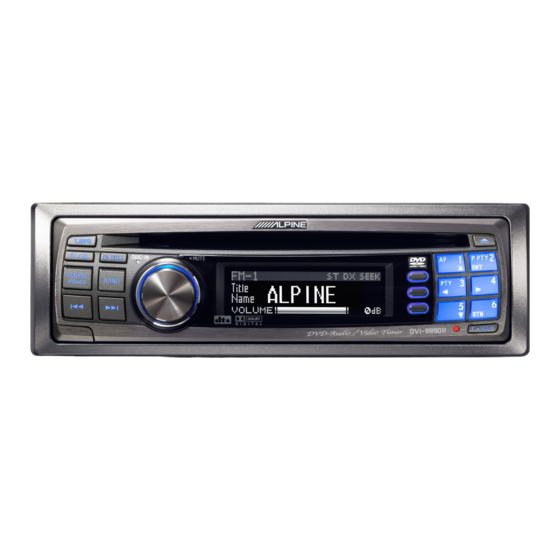

DVI-9990R
DVD-Audio/Video Tuner
Guide for Installation and Connections
Hinweise über die Installation und Anschlüsse
Guide d'installation et de connexions
Guía de instalación y conexiones
Guida all'installazione ed ai collegamenti
Vägledning för montering och anslutningar
R
English
Deutsch
Français
Español
Italiano
Svenska
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Alpine DVI-9990R
Inhaltszusammenfassung für Alpine DVI-9990R
- Seite 1 DVI-9990R DVD-Audio/Video Tuner English Guide for Installation and Connections Deutsch Hinweise über die Installation und Anschlüsse Français Guide d’installation et de connexions Español Guía de instalación y conexiones Italiano Guida all’installazione ed ai collegamenti Svenska Vägledning för montering och anslutningar...
-
Seite 2: Maßregeln Für Sicheren Betrieb
• Lesen Sie die HINWEISE ÜBER DIE INSTALLATION UND ANSCHLÜSSE und die BEDIENUNGSANLEITUNG bitte aufmerksam durch, um sich gut mit den Bedienelementen und Funktionen vertraut zu machen. Das ALPINE-Team wünscht Ihnen viel Spaß mit Ihrem neuen DVI-9990R. Falls Probleme bei der Installation Ihres Gerätes auftreten, wenden Sie sich an Ihren autorisierten ALPINE Händler. -
Seite 3: Vorsichtsmassnahmen
Wenn Feuchtigkeit oder Staub in das Gerät gelangen, kann es zu Betriebsstörungen kommen. Vorsichtsmaßnahmen • Trennen Sie unbedingt das Kabel vom negativen (–) Pol der Batterie, bevor Sie den DVI-9990R installieren. Dadurch vermeiden Sie die Gefahr einer Beschädigung des Geräts, falls es zu einem Kurzschluss kommt. -
Seite 4: Inhaltsverzeichnis
• Falls Sie eine optionelle Geräuschentstörvorrichtung einbauen, bauen Sie diese so weit wie möglich vom Gerät entfernt ein. Ihr Alpine-Händler führt verschiedene Geräuschentstörvorrichtungen. Kontaktieren Sie ihn für weitere Informationen. • Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie... -
Seite 5: Zubehör
Zubehör Netzkabel Cinch- S-Video- Flachschraube Gummikappe Verlängerungskabel Ausgangsanschlusskabel (M5 x 6) (Video) Sechskant- ISO-Antennen- Vorderer Rahmen Stiftschraube Konversionsstecker Teile für die Fernbedienung Fernbedienung Batterien (2xAAA) Befestigungsschraube Fernbedienungs-Halter (M3 x 12) Doppelseitiges Klebeband... -
Seite 6: Installation
Chassis Falls das Fahrzeug eine Stützhalterung aufweist, bringen Sie die lange Sechskantschraube an der Rückseite des DVI-9990R an und decken Sie mit der Gummikappe ab. Bei einem Fahrzeug ohne Stützhalterung muss das Gerät mit Hilfe einer Befestigungsstrebe (nicht im Lieferumfang) hinten abgestützt werden. - Seite 7 Schieben Sie den DVI-9990R bis zum Anschlag in das Armaturenbrett. Vergewissern Sie sich, dass die Verriegelungsstifte gut einrasten. Schieben Sie das Gerät hierzu fest in das Armaturenbrett, und drücken Sie die Verriegelungsstifte dabei mit einem kleinen Schraubendreher nach unten. Der Rastmechanismus sorgt für einen wackelfreien Sitz und verhütet, dass das Gerät aus Versehen aus dem Armaturenbrett gezogen wird.
-
Seite 8: Montage Des Fernbedienungshalters
Montage des Fernbedienungshalters • Wenn die im Halter sitzende Fernbedienung direktem Sonnenlicht ausgesetzt ist, nehmen Sie sie aus dem Halter und bewahren sie im Handschuhfach auf. • Wenn ein fester Einbau des Halters mit Klettband nicht möglich ist, schrauben Sie ihn fest. Befestigungsschrauben Fernbedienung Fernbedienungshalter... -
Seite 9: Anschlüsse
An diesen Anschluss werden IONBUS-kompatible Geräte angeschlossen. • S-Video-Ausgangsanschluss Gibt ein Videosignal aus. Schließen Sie hier ALPINE-Geräte an, die mit einem S-Video-Eingangsanschluss ausgestattet sind. • DVD Audio Link-Anschluss Schließen Sie hier den DVD Audio Link-Anschluss des PXI-H990 Multimedia Managers an oder DAI-C990 DAC-Gerät. -
Seite 10: Anschlüsse An Andere Komponenten
(im Lieferumfang des CD-Wechslers oder des DAB-Empfangsbox enthalten) Antennenbuchse Zum Antennenstecker des Trägers MOTORANTENNE Blau Zur Motorantenne BELEUCHTUNG Orange Zur Instrumentenbeleuchtungsleitung <DVI-9990R> MASSE Schwarz Verbinden Sie dies mittels einer Schraube mit einem Metallteil des Chassiskörpers. ZÜNDUNG Zündung BATTERIE Gelb Netzteil... - Seite 11 • System-Anschluss <Beispiel 2> Anschließbare System-Geräte Multimedia Manager oder DAC-Gerät PXI-H990 oder DAI-C990 Externer TV-Bildschirm IONBUS-inkompatibler TV- Bildschirm Cinch-Verlängerungskabel (Video) (im Lieferumfang enthalten) Video-Ausgang-Anschluss Externer TV- Bildschirm Gelb (als Zubehör erhältlich) DVD-Audio-Kink-Kabel DVD-Audio-Link- (im Lieferumfang des Anschluss Systemschalter (nur PXI-H990) PXI-H990 oder DAI-C990 enthalten) Multimedia Manager •...
