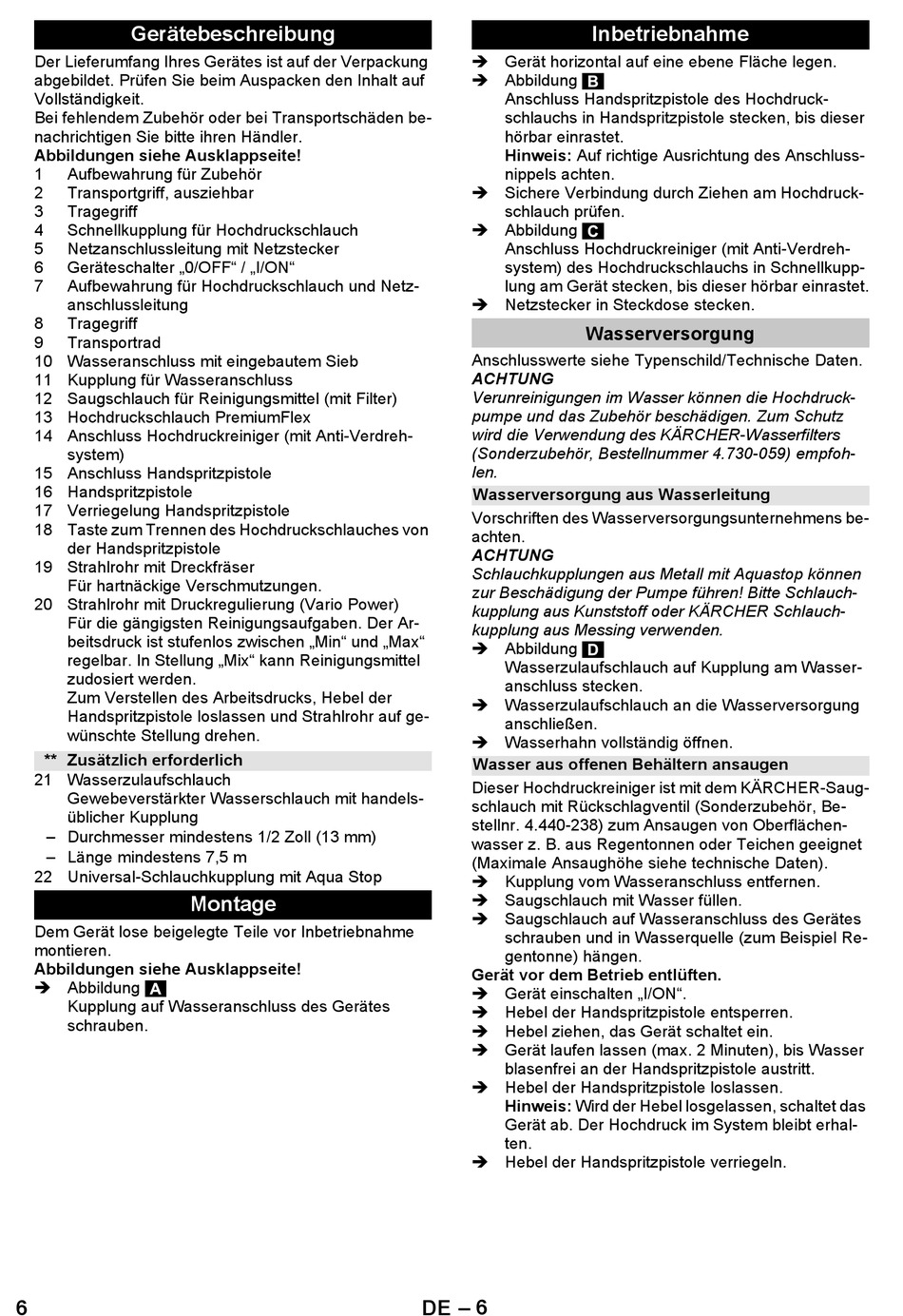

Gerätebeschreibung; Montage; Inbetriebnahme; Wasserversorgung - Kärcher K 4 Silent Edition Betriebsanleitung

Gerätebeschreibung
Der Lieferumfang Ihres Gerätes ist auf der Verpackung
abgebildet. Prüfen Sie beim Auspacken den Inhalt auf
Vollständigkeit.
Bei fehlendem Zubehör oder bei Transportschäden be-
nachrichtigen Sie bitte ihren Händler.
Abbildungen siehe Ausklappseite!
1 Aufbewahrung für Zubehör
2 Transportgriff, ausziehbar
3 Tragegriff
4 Schnellkupplung für Hochdruckschlauch
5 Netzanschlussleitung mit Netzstecker
6 Geräteschalter „0/OFF" / „I/ON"
7 Aufbewahrung für Hochdruckschlauch und Netz-
anschlussleitung
8 Tragegriff
9 Transportrad
10 Wasseranschluss mit eingebautem Sieb
11 Kupplung für Wasseranschluss
12 Saugschlauch für Reinigungsmittel (mit Filter)
13 Hochdruckschlauch PremiumFlex
14 Anschluss Hochdruckreiniger (mit Anti-Verdreh-
system)
15 Anschluss Handspritzpistole
16 Handspritzpistole
17 Verriegelung Handspritzpistole
18 Taste zum Trennen des Hochdruckschlauches von
der Handspritzpistole
19 Strahlrohr mit Dreckfräser
Für hartnäckige Verschmutzungen.
20 Strahlrohr mit Druckregulierung (Vario Power)
Für die gängigsten Reinigungsaufgaben. Der Ar-
beitsdruck ist stufenlos zwischen „Min" und „Max"
regelbar. In Stellung „Mix" kann Reinigungsmittel
zudosiert werden.
Zum Verstellen des Arbeitsdrucks, Hebel der
Handspritzpistole loslassen und Strahlrohr auf ge-
wünschte Stellung drehen.
** Zusätzlich erforderlich
21 Wasserzulaufschlauch
Gewebeverstärkter Wasserschlauch mit handels-
üblicher Kupplung
– Durchmesser mindestens 1/2 Zoll (13 mm)
– Länge mindestens 7,5 m
22 Universal-Schlauchkupplung mit Aqua Stop
Dem Gerät lose beigelegte Teile vor Inbetriebnahme
montieren.
Abbildungen siehe Ausklappseite!
 Abbildung
Kupplung auf Wasseranschluss des Gerätes
schrauben.
6

Montage

 Gerät horizontal auf eine ebene Fläche legen.
 Abbildung
Anschluss Handspritzpistole des Hochdruck-
schlauchs in Handspritzpistole stecken, bis dieser
hörbar einrastet.
Hinweis: Auf richtige Ausrichtung des Anschluss-
nippels achten.
 Sichere Verbindung durch Ziehen am Hochdruck-
schlauch prüfen.
 Abbildung
Anschluss Hochdruckreiniger (mit Anti-Verdreh-
system) des Hochdruckschlauchs in Schnellkupp-
lung am Gerät stecken, bis dieser hörbar einrastet.
 Netzstecker in Steckdose stecken.

Wasserversorgung

Anschlusswerte siehe Typenschild/Technische Daten.
ACHTUNG
Verunreinigungen im Wasser können die Hochdruck-
pumpe und das Zubehör beschädigen. Zum Schutz
wird die Verwendung des KÄRCHER-Wasserfilters
(Sonderzubehör, Bestellnummer 4.730-059) empfoh-
len.
Wasserversorgung aus Wasserleitung
Vorschriften des Wasserversorgungsunternehmens be-
achten.
ACHTUNG
Schlauchkupplungen aus Metall mit Aquastop können
zur Beschädigung der Pumpe führen! Bitte Schlauch-
kupplung aus Kunststoff oder KÄRCHER Schlauch-
kupplung aus Messing verwenden.
 Abbildung
Wasserzulaufschlauch auf Kupplung am Wasser-
anschluss stecken.
 Wasserzulaufschlauch an die Wasserversorgung
anschließen.
 Wasserhahn vollständig öffnen.
Wasser aus offenen Behältern ansaugen
Dieser Hochdruckreiniger ist mit dem KÄRCHER-Saug-
schlauch mit Rückschlagventil (Sonderzubehör, Be-
stellnr. 4.440-238) zum Ansaugen von Oberflächen-
wasser z. B. aus Regentonnen oder Teichen geeignet
(Maximale Ansaughöhe siehe technische Daten).
 Kupplung vom Wasseranschluss entfernen.
 Saugschlauch mit Wasser füllen.
 Saugschlauch auf Wasseranschluss des Gerätes
schrauben und in Wasserquelle (zum Beispiel Re-
gentonne) hängen.
Gerät vor dem Betrieb entlüften.
 Gerät einschalten „I/ON".
 Hebel der Handspritzpistole entsperren.
 Hebel ziehen, das Gerät schaltet ein.
 Gerät laufen lassen (max. 2 Minuten), bis Wasser
blasenfrei an der Handspritzpistole austritt.
 Hebel der Handspritzpistole loslassen.
Hinweis: Wird der Hebel losgelassen, schaltet das
Gerät ab. Der Hochdruck im System bleibt erhal-
ten.
 Hebel der Handspritzpistole verriegeln.
– 6
