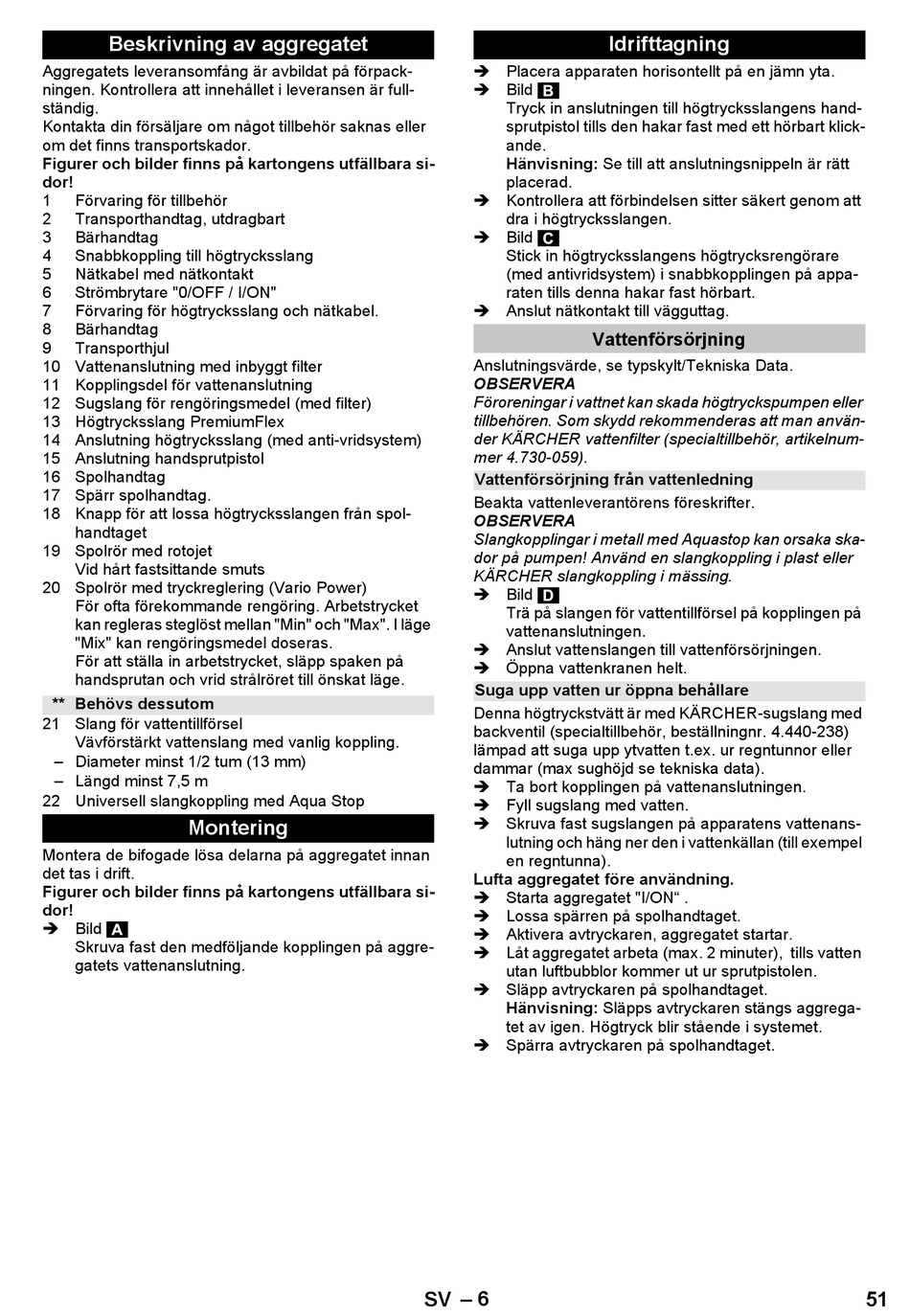

Beskrivning av aggregatet

Aggregatets leveransomfång är avbildat på förpack-
ningen. Kontrollera att innehållet i leveransen är full-
ständig.
Kontakta din försäljare om något tillbehör saknas eller
om det finns transportskador.
Figurer och bilder finns på kartongens utfällbara si-
dor!
1 Förvaring för tillbehör
2 Transporthandtag, utdragbart
3 Bärhandtag
4 Snabbkoppling till högtrycksslang
5 Nätkabel med nätkontakt
6 Strömbrytare "0/OFF / I/ON"
7 Förvaring för högtrycksslang och nätkabel.
8 Bärhandtag
9 Transporthjul
10 Vattenanslutning med inbyggt filter
11 Kopplingsdel för vattenanslutning
12 Sugslang för rengöringsmedel (med filter)
13 Högtrycksslang PremiumFlex
14 Anslutning högtrycksslang (med anti-vridsystem)
15 Anslutning handsprutpistol
16 Spolhandtag
17 Spärr spolhandtag.
18 Knapp för att lossa högtrycksslangen från spol-
handtaget
19 Spolrör med rotojet
Vid hårt fastsittande smuts
20 Spolrör med tryckreglering (Vario Power)
För ofta förekommande rengöring. Arbetstrycket
kan regleras steglöst mellan "Min" och "Max". I läge
"Mix" kan rengöringsmedel doseras.
För att ställa in arbetstrycket, släpp spaken på
handsprutan och vrid strålröret till önskat läge.
** Behövs dessutom
21 Slang för vattentillförsel
Vävförstärkt vattenslang med vanlig koppling.
– Diameter minst 1/2 tum (13 mm)
– Längd minst 7,5 m
22 Universell slangkoppling med Aqua Stop
Montering
Montera de bifogade lösa delarna på aggregatet innan
det tas i drift.
Figurer och bilder finns på kartongens utfällbara si-
dor!
 Bild
Skruva fast den medföljande kopplingen på aggre-
gatets vattenanslutning.
 Placera apparaten horisontellt på en jämn yta.
 Bild
Tryck in anslutningen till högtrycksslangens hand-
sprutpistol tills den hakar fast med ett hörbart klick-
ande.
Hänvisning: Se till att anslutningsnippeln är rätt
placerad.
 Kontrollera att förbindelsen sitter säkert genom att
dra i högtrycksslangen.
 Bild
Stick in högtrycksslangens högtrycksrengörare
(med antivridsystem) i snabbkopplingen på appa-
raten tills denna hakar fast hörbart.
 Anslut nätkontakt till vägguttag.
Vattenförsörjning
Anslutningsvärde, se typskylt/Tekniska Data.
OBSERVERA
Föroreningar i vattnet kan skada högtryckspumpen eller
tillbehören. Som skydd rekommenderas att man använ-
der KÄRCHER vattenfilter (specialtillbehör, artikelnum-
mer 4.730-059).
Vattenförsörjning från vattenledning
Beakta vattenleverantörens föreskrifter.
OBSERVERA
Slangkopplingar i metall med Aquastop kan orsaka ska-
dor på pumpen! Använd en slangkoppling i plast eller
KÄRCHER slangkoppling i mässing.
 Bild
Trä på slangen för vattentillförsel på kopplingen på
vattenanslutningen.
 Anslut vattenslangen till vattenförsörjningen.
 Öppna vattenkranen helt.
Suga upp vatten ur öppna behållare
Denna högtryckstvätt är med KÄRCHER-sugslang med
backventil (specialtillbehör, beställningnr. 4.440-238)
lämpad att suga upp ytvatten t.ex. ur regntunnor eller
dammar (max sughöjd se tekniska data).
 Ta bort kopplingen på vattenanslutningen.
 Fyll sugslang med vatten.
 Skruva fast sugslangen på apparatens vattenans-
lutning och häng ner den i vattenkällan (till exempel
en regntunna).
Lufta aggregatet före användning.
 Starta aggregatet "I/ON" .
 Lossa spärren på spolhandtaget.
 Aktivera avtryckaren, aggregatet startar.
 Låt aggregatet arbeta (max. 2 minuter), tills vatten
utan luftbubblor kommer ut ur sprutpistolen.
 Släpp avtryckaren på spolhandtaget.
Hänvisning: Släpps avtryckaren stängs aggrega-
tet av igen. Högtryck blir stående i systemet.
 Spärra avtryckaren på spolhandtaget.
