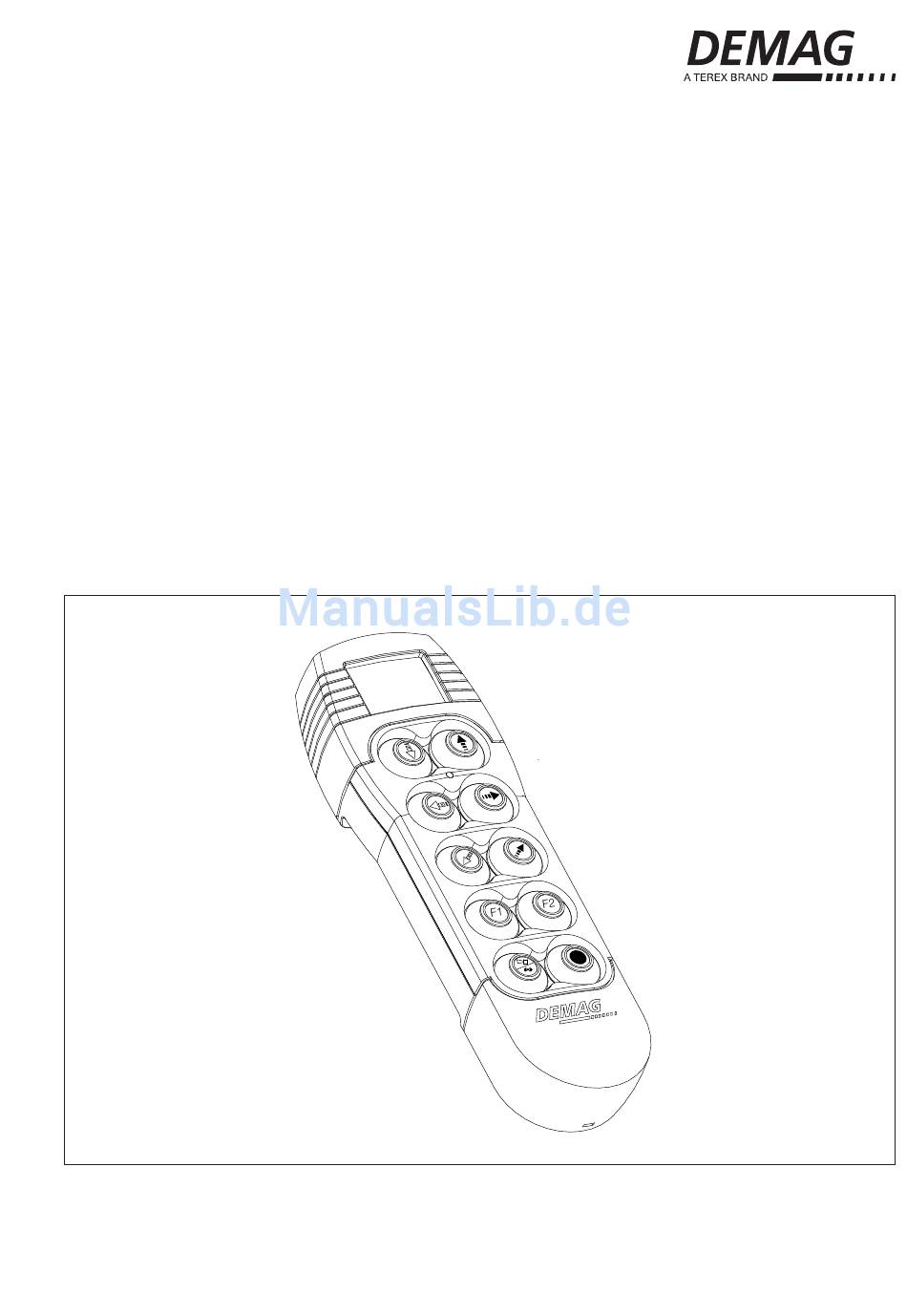

- Seite 1 Bedienungs- / Montageanleitung Handsender DRC-10 (D2 - mit Frequenzhopping) 42658144.eps 010414 deDE 214 919 44 719 IS 975...
-
Seite 2: Inhaltsverzeichnis
Transport, Verpackung, Lagerung Transportinspektion Verpackung Lagerung Aufbau und Funktion Sender-/Empfängerschnittstelle Übertragungsverfahren Stromversorgung des Handsenders DRC-10 Kennzeichnungen und Anzeigefunktionen Erstmalige Inbetriebnahme der Funksteuerung DRC Sicherheitshinweise Sicherheitshinweise zur Bedienung Inbetriebnahme Inbetriebnahme einer Funksteuerung mit Handsender DRC-10 Konfi gurieren einer Funksteuerung für DRC-DR... - Seite 3 Startbild 44 Navigation im Informationsmenü Daten des Informationsmenüs Störungsbehebung EG - Konformitätserklärung Parametrierung Handsender DRC-10 (Nur für autorisiertes Personal) Menü zur Parametrierung des Handsenders DRC-10 P1.1 Aktivierung des Menüs P1.2 Anzeige der aktuellen Parameter P1.3 Anzeige der Seriennummer des Hand senders, Parameter-Kennung 001 P1.4...
-
Seite 4: Allgemeines
Bedienungs-/Montage- Sie ist in unmittelbarer Nähe jederzeit zugänglich aufzubewahren. anleitung Handsender DRC-10 dürfen nur von Personen bedient werden, denen die Bedie- nungs-/Montageanleitung vollständig und zweifelsfrei bekannt ist. Der tatsächliche Lieferumfang kann bei Sonderausführungen, der Inanspruchnah- me zusätzlicher Bestelloptionen oder auf Grund neuester technischer Änderungen unter Umständen von den hier beschriebenen Angaben und Hinweisen sowie den... -
Seite 5: Symbol- / Signalwörter
Dieses Symbol steht für eine möglicherweise gefährliche Situation, die zu mittleren oder leichten Verletzungen führen könnte. HINWEIS Betriebssicherheit des Handsenders DRC-10 in Gefahr! • Dieses Symbol gibt Hinweise für den sachgerechten Umgang mit dem Handsender DRC-10. • Das Nichtbeachten kann zu Störungen, Schäden oder Umweltbelastungen... -
Seite 6: Haftung Und Gewährleistung
Gebrauchseigenschaften und der Weiterentwicklung behalten wir uns vor. 1.5 Urheberschutz Diese Bedienungs-/Montageanleitung muss vertraulich behandelt werden. Sie ist ausschließlich für die an und mit dem Handsender DRC-10 beschäftigten Per- sonen bestimmt. Alle inhaltlichen Angaben, Texte, Zeichnungen, Bilder und sonstige Darstellungen sind im Sinne des Urheberrechtsgesetzes geschützt und unterliegen weiteren... -
Seite 7: Begriffe
1.7 Begriffe Betreiber Als Betreiber (Unternehmer / Unternehmen) gilt, wer eine Funksteuerung betreibt und bestimmungsgemäß einsetzt oder durch geeignete und unterwiesene Per- sonen bedienen lässt. Bedienpersonal/Geräteführer Als Bedienpersonal bzw. Geräteführer gilt, wer vom Betreiber einer Funksteuerung mit der Bedienung beauftragt ist. Fachpersonal Als Fachpersonal gilt, wer vom Betreiber der Funksteuerung mit speziellen Aufga- ben wie Installation, Rüsten, Instandhaltung und Störungsbeseitigung be auftragt... -
Seite 8: Hersteller
Durch Angabe dieser Daten ist gewährleistet, dass Ihnen die richtigen Informatio- nen oder die benötigten Ersatzteile zugehen. Das zuständige Servicebüro der Demag fi nden Sie z.B. auf unserer Internetseite unter www.demagcranes.com/Contact. 1.10 Entsorgung von Sofern keine Rücknahme- oder Entsorgungsvereinbarung getroffen wurde, sind... -
Seite 9: Sicherheit
Der Handsenders DRC-10 ist zum Zeitpunkt seiner Entwicklung und Fertigung nach geltenden, anerkannten Regeln der Technik gebaut und gilt als betriebssi- cher. Vom Handsenders DRC-10 kann jedoch eine Gefahren ausgehen, wenn er von nicht fachgerecht ausgebildetem Personal unsachgemäß oder nicht bestim- mungsgemäß... - Seite 10 Zuordnung zwischen einem bestimmten Sender und seinem Funkempfänger. Der Handsender DRC-10 darf nur in technisch einwandfreiem Zustand von unter- wiesenem Bedienpersonal unter Berücksichtigung der gültigen Sicherheits- und Unfallverhütungsvorschriften eingesetzt werden. Dieses schließt ebenfalls die Einhaltung der in der Bedienungs-/Montageanleitung angegebenen Betriebs- und Instandhaltungsbedingungen ein.
-
Seite 11: Verantwortung Des Betreibers
DRC-10 und für das Installations-, Bedienungs-, Wartungs- und Reini- gungspersonal jederzeit zugänglich aufbewahrt wird. • das Personal entsprechend der Tätigkeiten geschult wird. • die Handsender DRC-10 nur in einem technisch einwandfreien und betriebssi- cheren Zustand betrieben wird. • die Sicherheitseinrichtungen immer frei erreichbar vorgehalten und regelmäßig geprüft werden. -
Seite 12: Persönliche Schutzausrüstung
• den Handsender DRC-10 regelmäßigen Prüfungen zu unterziehen. Der Betreiber ist dazu verpfl ichtet, jederzeit die Übereinstimmung des Handsen- ders DRC-10 mit dem aktuellen Stand der Regelwerke festzustellen und neue Vorschriften zu beachten. Gelten am Einsatzort keine vergleichbaren örtlichen Prüfungsvorschriften oder Anforderungen für den Einsatz des Handsenders DRC-10, empfehlen wir die Ein-... -
Seite 13: Geräteauswahl
Fahrtrichtungsfolie Kranfahren klein (Abmessung: 100 x 250 mm) 851 526 44 Der Handsender DRC-10 ist vom Werk aus versiegelt. 3.5 Gerätesiegel/ Ein Öffnen des Handsenders DRC-10 zu Reparaturzwecken darf nur von autori- Siegelbruch sierten Stellen erfolgen. HINWEIS Der Bruch eines solchen Gerätesiegels führt zum Verlust des Gewährlei-... -
Seite 14: Technische Daten
DRC D2 900 903 - 926,100 MHz Schutzart IP 55 Gehäuse Gewicht Handsender DRC-10 mit Akku 500 g Gewicht Handsender DRC-10 ohne Akku 445 g Transformator/Ladegerät Versorgungsspannung 110 - 230 V, 50/60 Hz Bauform AA (LR6), IEC 60086 Akku NiMH Kapazität... -
Seite 15: Postalische Zulassungen Der Länder
4.2 Postalische Zulas- In folgenden Ländern dürfen Sender und Funkempfänger der Baureihe DRC D2 433 in der Standard-Lieferform anmelde- und gebührenfrei betrieben sungen der Länder werden: Länder Frequenzbereich Australia Austria Belgium Bulgaria Cyprus Czech Republic Denmark Estonia Finland France Germany Greece Hungary Iceland... - Seite 16 900-MHz-Variante FCC-Zulassungen für DRC-900-MHz-Geräte: Gerät Bestell-Nr. FCC ID DRC-10 900 D2 773 563 44 N5OD210TR03FH917 6476A-D210TR03 DRC-J 900 D2 773 566 44 N5OD2JOYTR03FH917 6476A-D2JOYTR03 DRC-DR 900 D2 773 564 44 N5OD2DRTR03FH917 6476A-D2DRTR03 DRC-MP 900 D2 773 595 44 N5OD2MPTR03FH917 6476A-D2MPTR03...
-
Seite 17: Transport, Verpackung, Lagerung
Transport, Verpackung, Lagerung 5.1 Transportinspektion • Überprüfen Sie die Lieferung bei Erhalt unverzüglich auf Vollständigkeit und Transportschäden. • Nehmen Sie Lieferungen mit äußerlich erkennbaren Transportschäden nur un- ter Vorbehalt entgegen. Schadensumfang auf Transportunterlagen/Lieferschein des Tranporteurs vermerken und Reklamation einleiten. • Reklamieren Sie nicht sofort erkannte Mängel direkt nach der Feststellung, da Schadenersatzansprüche nur innerhalb der geltenden Reklamationsfristen geltend gemacht werden können. -
Seite 18: Aufbau Und Funktion
Aufbau und Funktion 6.1 Sender-/Empfänger- Die Demag Funksteuerungen vom Typ DRC sind für die kabellose Steuerung von Hubwerken und Kranen ausgeführt. Sie bilden die Mensch-Maschine-Schnittstelle schnittstelle für manuell gesteuerte Krananlagen. Für diesen Anwendungsbereich werden die anzuwendenden EU-Richtlinien und Normen erfüllt. -
Seite 19: Übertragungsverfahren
Informationen mehrfach übertragen. In Verbindung mit dem Frequenz-Hopping wird so eine sehr hohe Sicherheit gegen Störeinfl üsse erreicht. Das Frequenz-Hopping wird bei den Demag Funksteuerungen DRC der Ausfüh- rungen D1-FH und D2 erstmalig genutzt. Bei der Ausführung D1 wird die Frequenz des Funksignals während eines Übertragungszyklus nicht gewechselt. -
Seite 20: Stromversorgung Des Handsenders Drc
Betriebszeit des eingeschalteten Handsenders DRC-10 (Run oder STOP) von mindestens 8 Stunden. Wenn nur noch eine Restladung angezeigt wird, ist der Handsender DRC-10 bei der nächsten Gelegenheit an das Ladegerät anzuschließen. Bei leerem Batterie- symbol muss der Handsender DRC-10 sofort an das Ladegerät angeschlossen werden. -
Seite 21: Austausch Der Akkus
fl ächen passen. In außergewöhnlichen Situationen, wenn keine geladenen Akkus verfügbar sind, kann der Handsender DRC-10 mit zwei 1,5 V Primärzellen der Größe AA (LR6) entsprechend EN/IEC 60086, betrieben werden. Wir empfehlen Alkaline-Batterien der Fabrikate Duracell und Varta. Primärzellen können nicht nachgeladen werden. -
Seite 22: Kennzeichnungen Und Anzeigefunktionen
Display 6 Bewegungstasten 2 Funktionstasten Ladebuchse seitlich am Gehäuse Signal STOP-Taste 42658244.eps Die LED im Handsender DRC-10 visualisiert den Betriebszustand des Handsen- ders: Betriebszustand Handsender ist ausgeschaltet oder im Standby-Modus Rotes Dauerleuchten Handsender befi ndet sich im STOP-Modus Grünes Blinken Handsender befi... -
Seite 23: Lcd-Anzeige
Standardmäßig sind alle Tasten am Handsender DRC-10 werkseitig mit den ent- sprechenden Folien-Symbolen bezeichnet. Auf Wunsch des Betreibers können auch andere, z.B. landesspezifi sche Symbole für die Richtungstasten auf der Funksteuerung aufgebracht werden. Hierzu muss der Betreiber die vorhandenen Symbole entfernen und die von Ihm gewünschten Symbole aufkleben. -
Seite 24: Allgemeine Anzeige
6.4.2.1 Allgemeine Anzeige Kran-Kennung K564 Die Kran-Kennung zeigt an, welchem Kran der Handsender DRC-10 zugeordnet ist. Die Kran-Kennung ist im Funkempfänger DRC gespeichert und kann nur über den Handsender DRC-10 eingegeben werden. Anzeige der ausgewählten Katze(n) Die Anzeige der ausgewählten Katzen ist nur aktiv, wenn zwei Katzen vorhanden sind und beide mit einer Funksteuerung bedient werden können. -
Seite 25: Zusätzliche Anzeigeinformationen
Anzeige Symbol Lastreduzierung Lastproportionale Symbol für die Schaltzustände Symbol Sicherheitsfunktion aus Balkenanzeige der universellen Ausgänge 42694144.eps Anzeige Service- Intervall Das Symbol zeigt an, dass der Demag Service oder ein von der Demag autorisiertes Service-Unternehmen für Service-Arbeiten zu beauftragen ist. - Seite 26 Schritten von ca. 20% an. Diese Anzeige ist von der Katzauswahl unab- hängig und bezieht sich immer auf die maximal mögliche Last. 6.4.3 Abwärtskompatibilität der Um den Handsender DRC-10 D2 mit Funkempfängern DRC der Ausführung D1 Handsender DRC-10 D2 DRC-DR, Bestell-Nr. 719 441 45 DRC-MP, Bestell-Nr.
-
Seite 27: Kompatibilität
773 563 44 DRC-J D2 900 773 566 44 6.4.5 Prüfmerkmal Frequenz- Die Handsender DRC-10 und Funkempfänger DRC mit Frequenz-Hopping können Hopping anhand der Bestell-Nr. auf dem Typenschild erkannt werden. Die unterschiedliche Darstellung wird im Off-Modus (Schloss-Symbol) oder im Stop-Modus erkennbar:... - Seite 28 6.4.6.1 Codierschilder Die Codierschilder dienen zur Darstellung der Kran-Kennung an der Katze oder am Kran. Die mit den Codierschildern dargestellte Kran-Kennung muss mit der auf dem Display des Handsenders DRC-10 angezeigten Kran-Kennung übereinstim- men. schwarze Trägerfolie Bestell-Nr. 895 639 44 gelbes Segment Bestell-Nr.
- Seite 29 6.4.6.2 Fahrtrichtungssymbole Katzfahren Geschwindigkeit Bestell-Nr.: 895 635 44 Kranfahren Geschwindigkeit Bestell-Nr.: 895 637 44 Die Fahrtrichtungsfolien sind deutlich sichtbar, entsprechend den jeweiligen Fahr- zeugbewegungen in Übereinstimmung mit den Bewegungsrichtungssymbolen am Handsender DRC-10, an dem Hebezeug anzubringen.
-
Seite 30: Erstmalige Inbetriebnahme Der Funksteuerung Drc
Krans anzuwenden. Voraussetzung für die Sicherheit bei der kabellosen Fernsteuerung eines Krans ist die eindeutige Zuordnung zwischen dem Handsender DRC-10 und dem Funk- empfänger (DRC-DR/DRC-MP) auf dem Kran. Diese eindeutige Zuordnung wird durch den Austausch der Adressmerkmale zwischen Handsender DRC-10 und Funkempfänger bei der Inbetriebnahme eines Handsenders DRC-10 erzeugt. -
Seite 31: Inbetriebnahme
Der Kranführer darf die Reichweite der Funksteuerung nur so weit nutzen, dass er den Gefahrenbereich der Kranbewegungen ungehindert überwachen kann. Die Reichweite des Handsenders DRC-10 ist begrenzt und kann durch Um- gebungseinfl üsse zusätzlich reduziert werden. Eine Belegung des nutzbaren Frequenzbereiches durch andere Funksender kann die Reichweite ebenfalls einschränken. -
Seite 32: Inbetriebnahme Einer Funksteuerung Mit Handsender Drc
Reichweite des Handsenders DRC-10 sein. Im ausgeschaltetem Zustand erscheinen keine Symbole auf dem Display, die LED 7.4.1 Einschalten des Handsenders leuchtet nicht. Zum Einschalten des Handsenders DRC-10 ist die STOP-Taste zu betätigen. drücken 42674644.eps Im Display erscheint zunächst der Schriftzug DEMAG. Der Handsender DRC-10 scannt die Funkkanäle nach steuerbaren Funkempfängern und sucht einen zu-... - Seite 33 (siehe Abschnitt 7.4.3). Diese Kran-Kennung ist gut sichtbar mittels Codierschildern an der Katze oder am Kran darzustellen. Nach dem Anmelden eines neuen Handsenders DRC-10 muss die angezeigte Kran-Kennung auf dem Handsender DRC-10 mit den Codierschildern auf dem Kran übereinstimmen (siehe Abschnitt 6.4.6).
- Seite 34 Anmeldeschritten die Kran-Kennung (siehe Abschnitt 6.4.6 und 7.4.3) vom Funkempfänger DRC an den Handsender DRC-10 übertragen und gespeichert. Der Handsender DRC-10 zeigt diese Kran-Kennung/Nummer an, so dass die Be- dienperson den gesteuerten Kran identifi zieren kann. Das Aktivieren der Anmeldung erfolgt aus dem Run-Modus oder STOP-Modus.
- Seite 35 Bestätigen bestätigen 42675444.eps Durch das Bestätigen mit der Taste F2 wird der Handsender DRC-10 dem Funk- empfänger DRC-MP oder DRC-DR zugeordnet, dessen Kran-Kennung in der 2. Hauptzeile auf dem Display angezeigt wird (im Beispiel NOID). Die Kran-Ken- nung des Handsenders DRC-10 wird gleichzeitig in den neuen Wert geändert und neben dem Batteriesymbol angezeigt.
- Seite 36 Funkempfänger Vorgang, der nur von autorisiertem Fachpersonal durchgeführt werden darf. Nachdem eine Funkverbindung zwischen dem Handsender DRC-10 und dem Funkempfänger DRC-DR oder DRC-MP erfolgreich aufgebaut ist, muss dem Funkempfänger die nach Abschnitt 6.4.6 festgelegte Kran-Kennung zugewiesen werden. Solange der Funkempfänger DRC mit der Kennung „NOID“ arbeitet, wer- den keine Bewegungskommandos an die Kransteuerung ausgegeben.
-
Seite 37: Konfi Gurieren Einer Funksteuerung Für Drc-Dr
Kran-Empfänger übertragen. Dadurch ist diese Kran-Kennung im Funkempfänger gespeichert. Der Handsender DRC-10 behält weiterhin die alte Kran-Kennung (NOID), die solange angezeigt wird, bis der Hand- sender DRC-10 wie in Abschnitt 7.4.2 beschrieben für den Funkempfänger DRC mit der neuen Kran-Kennung angemeldet wird. NOID STOP 42694344.eps... -
Seite 38: Freigabe Eines Empfängers
7.6 Freigabe eines Sender und Empfänger mit modifi ziertem Anmeldeverfahren erfordern bei Anmel- dung eines neuen Senders, dass der zuvor genutzte Empfänger freigegeben wird. Empfängers Im einfachsten Falle erfolgt die Freigabe des Empfängers durch den zuvor ange- meldeten Sender: • Einstieg in das Anmeldemenü: ca. - Seite 39 Sender defekt ist oder verloren gegangen ist, kann eine Freigabe des Empfängers von jedem beliebigen Sen- der mit modifi ziertem Anmeldeverfahren (DRC-10 ab Seriennummer 50509) erfolgen. Die erforderlichen Schritte werden für den Handsender DRC-10 in Kap. P1 (ab Seite 48) beschrieben.
-
Seite 40: Bedienung Der Funksteuerung Drc
Prüfungen und Funktionskontrollen durchführen und sich vom be- beginn triebssicheren Zustand der Anlage überzeugen. Im ausgeschaltetem Zustand erscheinen keine Symbole auf dem Display, die LED 8.1.1 Einschalten des Handsenders leuchtet nicht. Zum Einschalten des Handsenders DRC-10 ist die STOP-Taste zu bei Arbeitsbeginn betätigen. drücken 42674644.eps Im Display erscheint zunächst der Schriftzug „DEMAG“. -
Seite 41: Kranbetrieb/Run
Die LED im Anzeigefeld blinkt grün, wenn nach der Eingabe der Run-Modus ein- geschaltet ist. 8.2.2 Funktionen im Kranbetrieb Im Run-Modus kann der Handsender DRC-10 wie ein kabelgebundener Steuer- schalter genutzt werden. Für jede Bewegungsachse des Krans (Hubwerk, Katz- fahren, Kranfahren) ist ein Paar selbstrückstellender Tasten vorhanden. -
Seite 42: Außerbetriebnahme Bei Arbeitsende (Standby)
Diese sind in der Bedienungs-/Montageanleitung des Empfängers oder der Betriebsanleitung der Krananlage beschrieben. Bei Arbeitsende und bei längeren Pausen ist der Handsender DRC-10 durch die 8.3 Außerbetriebnah- dargestellte Tastenfolge in den Standby-Modus zu schalten, um die Anlage vor... -
Seite 43: Standby-Modus
Die Bedienperson kann Standby nur durch Eingabe des Einschalt-Schlüssels Ab- schnitt 8.2.1 beenden und den Run-Modus erzeugen 8.4.5 Reset des Handsenders Bei Fehlerzuständen der Software kann ein Reset des Handsenders DRC-10 not- wendig werden. Durch kurzzeitiges Herausnehmen des Akku-Packs kann der Handsender DRC-10 zurück gesetzt werden (Reset). -
Seite 44: Informationsmenü In Verbindung Mit Drc-Dr
Informationsmenü in Verbindung mit DRC-DR Diese Zusatzfunktion des Handsenders DRC-10 kann nur in Verbindung mit einem DR-Hubwerk und CAN-Bus genutzt werden. Das Informationsmenü ermöglicht die Darstellung von Informationen über den Kran oder die Katze(n). Diese Informationen werden in Form einer Liste von jeder DR-Steuerung bereitgehalten. -
Seite 45: Daten Des Informationsmenüs
9.6 Daten des Die folgenden Daten können über das Informationsmenü angezeigt werden: Kennung Information Informationsmenüs Restlebensdauer in % (ermittelt aus Lastkollektiv), nicht bei Seilzügen der Baureihe DR-Com verfügbar. Betriebsstunden Basiswert Volllaststunden (bezogen auf Baugrößen-Nennlast) Übersetzungsverhältnis Getriebe Trommeldurchmesser Einscherungsfaktor Steuerungsart (Katz- oder Kran-Steuerung) Solokatze (mit/ohne Kransteuerung) Kundennummer Auftragsnummer... -
Seite 46: Störungsbehebung
Hinweise, Abschnitt dieser BA Handsender DRC-10 Akkus prüfen, siehe 6.3. kann mit STOP-Taste Stromversorgung des Hand- Polarität der Akkus? Tiefentladene nicht eingeschaltet senders DRC-10 ist ausgefallen Akkus austauschen. werden Handsender DRC-10 kann mit STOP-Taste Handsender DRC-10 ist ausge- Handsender DRC-10 ersetzen... - Seite 47 Nr. Problem Anzeigen mögliche Ursachen Hinweise, Abschnitt dieser BA K123 ??? Den anderen Handsender DRC-10 08 Der angezeigte Kran Ein anderer Handsender DRC-10 außer Betrieb nehmen, 8.3. reagiert nicht wurde für den Kran angemeldet Handsender DRC-10 neu anmel- den, 7.4.2.
- Seite 48 Akkus zu kurz Akkus sind verbraucht/zu alt. und 6.3.2 entladen 1) zusätzliche Symbole im Anzeigefeld sind möglich Falls durch die Anwendung der genannten Hinweise eine Störungsbehebung nicht möglich ist, setzen Sie sich bitte mit dem Kundendienst der Demag in Verbindung.
-
Seite 49: Eg-Konformitätserklärung
Wetter, den 01.04.2014 ppa. Dr. Thomas Bönker ppa. Dirk Schulte Business Line Technik & Entwicklung Komponenten Handling Technology & Antriebstechnik Material Handling U02180 Nachdruck, auch auszugsweise, nur mit Genehmigung der Demag Cranes & Components GmbH, 58286 Wetter Druckfehler, Irrtümer und Änderungen vorbehalten... -
Seite 51: Parametrierung Handsender Drc
(Nur für autorisiertes Personal) Betriebsanleitung Parametrierung Handsender DRC-10... -
Seite 52: (Nur Für Autorisiertes Personal) P1 Menü Zur Parametrierung Des Handsenders Drc
Das Menü kann jederzeit über die Taste Heben verlassen werden. P1.3 Anzeige der Serien- Mit dem Parameter-Kennung 001 wird die Seriennummer des Handsenders DRC-10 angezeigt. Diese dient nur der Information und kann nicht verändert wer- nummer des Hand- den. Mit folgenden Tasten kann navigiert werden:... -
Seite 53: P1.4 Anzeige Der Softwareversion Des Hand Senders, Parameter-Kennung 002
P1.4 Anzeige der Software- Mit dem Parameter-Kennung 002 wird die Versionsnummer der Software des Handsenders DRC-10 angezeigt. Diese dient nur der Information und kann nicht version des Hand- verändert werden. Mit folgenden Tasten kann navigiert werden: senders, Parameter- Taste Funktion... -
Seite 54: P1.7 Anzeige Und Eingabe Der Abschaltzeit Im Stop-Modus, Para Meter-Kennung 005
Kanalnummer im Sender-Display angezeigt (z. B . „F01“). P1.7 Anzeige und Eingabe Dieser Parameter bestimmt die Zeit (in Sekunden), nach welcher der Handsender DRC-10 vom STOP-Modus in den energiesparenden Off-Modus wechselt (Schlaf- der Abschaltzeit im Funktion). Als Standardwert ist werkseitig eine Zeit von 300 s eingestellt. -
Seite 55: P1.8 Anzeige Und Eingabe Der Abschaltzeit Im Run-Modus, Para Meter-Kennung 006
P1.7.6 Verlassen des Menüs Durch die Taste Heben kann die Eingabe jederzeit beendet und das Menü Para- metrierung Handsender DRC-10 verlassen werden. Wird die Taste Heben betätigt, bevor der eingegebene Wert mit F2 übernommen wurde, bleibt der Parameter unverändert. -
Seite 56: P1.9 Anzeige Und Eingabe Der Maximalen Schnellladezeit, Parameter-Kennung 007
P1.9.6 Verlassen des Menüs Durch die Taste Heben kann die Eingabe jederzeit beendet und das Menü Para- metrierung Handsender DRC-10 verlassen werden. Wird die Taste Heben betätigt, bevor der eingegebene Wert mit F2 übernommen wurde, bleibt der Parameter unverändert. -
Seite 57: P1.10 Freigabe Eines Empfängers, Menü 008
Empfängers erfolgen. Über das Menü 008 kann eine Freigabe eines Empfängers durch jeden beliebigen Sender (DRC-10: Ab Seriennummer 50509) erfolgen, wenn über das nachfolgend beschriebene Menü die Kran-ID oder die Seriennummer des freizugebenden Emp- fängers eingegeben und an den freizugebenden Empfänger übertragen wird. - Seite 58 • Bestätigung der Auswahl Eingabe Kran-ID oder Eingabe Seriennummer) über Taste F1 - Maske wechselt in Eingabemodus: K564 K564 008 = 008 = oder 0 - - - 0 - - - - 43354444.eps 43354444.eps • Auswahl einer jeden Ziffer/Zahl über die Tasten ‚Rechts‘ oder ‚Links‘ •...
-
Seite 59: P1.11 Frequenz-Hopping
In diesen Fällen sind die Handsender DRC-10 auf „Festfrequenzbetrieb“ einzu- stellen, siehe Kapitel Parametrierung des Handsenders DRC-10, Abschnitt P1.6: Anzeige und Eingabe eines festen Frequenz-Kanals. Im Display des Handsenders DRC-10 kann erkannt werden, ob es sich um einen Frequenz-Hopping-Sender handelt oder nicht, siehe Darstellung unten. Sender ohne Frequenz-Hopping... - Seite 60 Demag Cranes & Components GmbH Postfach 67 · 58286 Wetter (Deutschland) Telefon +49 (0 )2335 92-0 Telefax +49 (0 )2335 92-7676 www.demagcranes.com Nachdruck, auch auszugsweise, nur mit Genehmigung der Demag Cranes & Components GmbH, 58286 Wetter (Deutschland) Druckfehler, Irrtümer und Änderungen vorbehalten...
