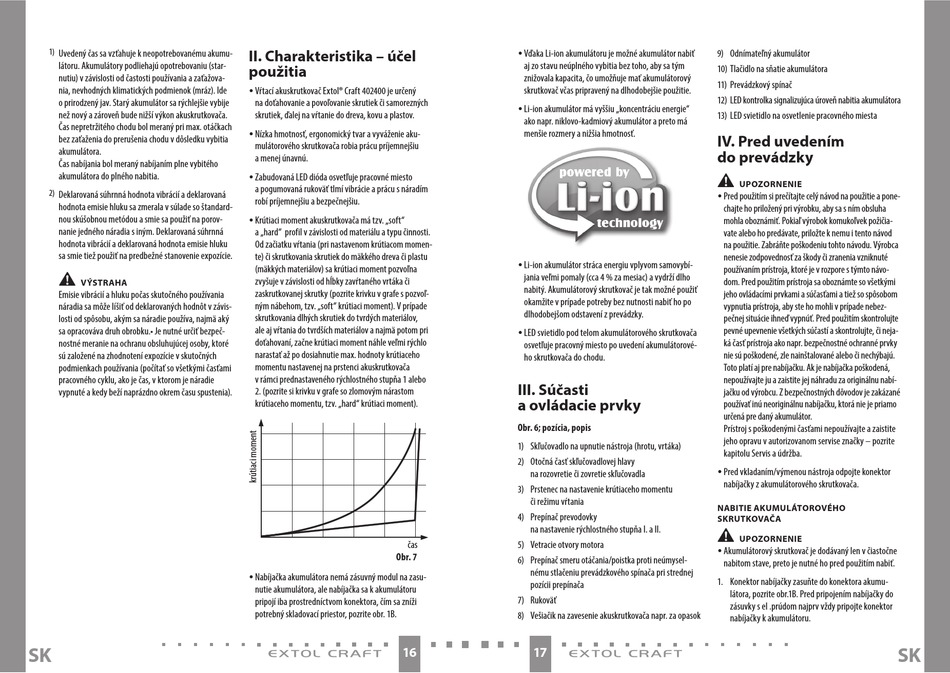

1)
Uvedený čas sa vzťahuje k neopotrebovanému akumu-
látoru. Akumulátory podliehajú opotrebovaniu (star-
nutiu) v závislosti od častosti používania a zaťažova-
nia, nevhodných klimatických podmienok (mráz). Ide
o prirodzený jav. Starý akumulátor sa rýchlejšie vybije
než nový a zároveň bude nižší výkon akuskrutkovača.
Čas nepretržitého chodu bol meraný pri max. otáčkach
bez zaťaženia do prerušenia chodu v dôsledku vybitia
akumulátora.
Čas nabíjania bol meraný nabíjaním plne vybitého
akumulátora do plného nabitia.
2)
Deklarovaná súhrnná hodnota vibrácií a deklarovaná
hodnota emisie hluku sa zmerala v súlade so štandard-
nou skúšobnou metódou a smie sa použiť na porov-
nanie jedného náradia s iným. Deklarovaná súhrnná
hodnota vibrácií a deklarovaná hodnota emisie hluku
sa smie tiež použiť na predbežné stanovenie expozície.
•
VÝSTRAHA
Emisie vibrácií a hluku počas skutočného používania
náradia sa môže líšiť od deklarovaných hodnôt v závis-
losti od spôsobu, akým sa náradie používa, najmä aký
sa opracováva druh obrobku.• Je nutné určiť bezpeč-
nostné meranie na ochranu obsluhujúcej osoby, ktoré
sú založené na zhodnotení expozície v skutočných
podmienkach používania (počítať so všetkými časťami
pracovného cyklu, ako je čas, v ktorom je náradie
vypnuté a kedy beží naprázdno okrem času spustenia).
SK
II. Charakteristika – účel
použitia
y Vŕtací akuskrutkovač Extol® Craft 402400 je určený
na doťahovanie a povoľovanie skrutiek či samorezných
skrutiek, ďalej na vŕtanie do dreva, kovu a plastov.
y Nízka hmotnosť, ergonomický tvar a vyváženie aku-
mulátorového skrutkovača robia prácu príjemnejšiu
a menej únavnú.
y Zabudovaná LED dióda osvetľuje pracovné miesto
a pogumovaná rukoväť tlmí vibrácie a prácu s náradím
robí príjemnejšiu a bezpečnejšiu.
y Krútiaci moment akuskrutkovača má tzv. „soft"
a „hard" profil v závislosti od materiálu a typu činnosti.
Od začiatku vŕtania (pri nastavenom krútiacom momen-
te) či skrutkovania skrutiek do mäkkého dreva či plastu
(mäkkých materiálov) sa krútiaci moment pozvoľna
zvyšuje v závislosti od hĺbky zavŕtaného vrtáka či
zaskrutkovanej skrutky (pozrite krivku v grafe s pozvoľ-
ným nábehom, tzv. „soft" krútiaci moment). V prípade
skrutkovania dlhých skrutiek do tvrdých materiálov,
ale aj vŕtania do tvrdších materiálov a najmä potom pri
doťahovaní, začne krútiaci moment náhle veľmi rýchlo
narastať až po dosiahnutie max. hodnoty krútiaceho
momentu nastavenej na prstenci akuskrutkovača
v rámci prednastaveného rýchlostného stupňa 1 alebo
2. (pozrite si krivku v grafe so zlomovým nárastom
krútiaceho momentu, tzv. „hard" krútiaci moment).
čas
Obr. 7
y Nabíjačka akumulátora nemá zásuvný modul na zasu-
nutie akumulátora, ale nabíjačka sa k akumulátoru
pripojí iba prostredníctvom konektora, čím sa zníži
potrebný skladovací priestor, pozrite obr. 1B.
16
y Vďaka Li-ion akumulátoru je možné akumulátor nabiť
aj zo stavu neúplného vybitia bez toho, aby sa tým
znižovala kapacita, čo umožňuje mať akumulátorový
skrutkovač včas pripravený na dlhodobejšie použitie.
y Li-ion akumulátor má vyššiu „koncentráciu energie"
ako napr. niklovo-kadmiový akumulátor a preto má
menšie rozmery a nižšia hmotnosť.
y Li-ion akumulátor stráca energiu vplyvom samovybí-
jania veľmi pomaly (cca 4 % za mesiac) a vydrží dlho
nabitý. Akumulátorový skrutkovač je tak možné použiť
okamžite v prípade potreby bez nutnosti nabiť ho po
dlhodobejšom odstavení z prevádzky.
y LED svietidlo pod telom akumulátorového skrutkovača
osvetľuje pracovný miesto po uvedení akumulátorové-
ho skrutkovača do chodu.
III. Súčasti
a ovládacie prvky
Obr. 6; pozícia, popis
1) Skľučovadlo na upnutie nástroja (hrotu, vrtáka)
2) Otočná časť skľučovadlovej hlavy
na rozovretie či zovretie skľučovadla
3) Prstenec na nastavenie krútiaceho momentu
či režimu vŕtania
4) Prepínač prevodovky
na nastavenie rýchlostného stupňa I. a II.
5) Vetracie otvory motora
6) Prepínač smeru otáčania/poistka proti neúmysel-
nému stlačeniu prevádzkového spínača pri strednej
pozícii prepínača
7) Rukoväť
8) Vešiačik na zavesenie akuskrutkovača napr. za opasok
17
9) Odnímateľný akumulátor
10) Tlačidlo na sňatie akumulátora
11) Prevádzkový spínač
12) LED kontrolka signalizujúca úroveň nabitia akumulátora
13) LED svietidlo na osvetlenie pracovného miesta
IV. Pred uvedením
do prevádzky
•
UPOZORNENIE
y Pred použitím si prečítajte celý návod na použitie a pone-
chajte ho priložený pri výrobku, aby sa s ním obsluha
mohla oboznámiť. Pokiaľ výrobok komukoľvek požičia-
vate alebo ho predávate, priložte k nemu i tento návod
na použitie. Zabráňte poškodeniu tohto návodu. Výrobca
nenesie zodpovednosť za škody či zranenia vzniknuté
používaním prístroja, ktoré je v rozpore s týmto návo-
dom. Pred použitím prístroja sa oboznámte so všetkými
jeho ovládacími prvkami a súčasťami a tiež so spôsobom
vypnutia prístroja, aby ste ho mohli v prípade nebez-
pečnej situácie ihneď vypnúť. Pred použitím skontrolujte
pevné upevnenie všetkých súčastí a skontrolujte, či neja-
ká časť prístroja ako napr. bezpečnostné ochranné prvky
nie sú poškodené, zle nainštalované alebo či nechýbajú.
Toto platí aj pre nabíjačku. Ak je nabíjačka poškodená,
nepoužívajte ju a zaistite jej náhradu za originálnu nabí-
jačku od výrobcu. Z bezpečnostných dôvodov je zakázané
používať inú neoriginálnu nabíjačku, ktorá nie je priamo
určená pre daný akumulátor.
Prístroj s poškodenými časťami nepoužívajte a zaistite
jeho opravu v autorizovanom servise značky – pozrite
kapitolu Servis a údržba.
y Pred vkladaním/výmenou nástroja odpojte konektor
nabíjačky z akumulátorového skrutkovača.
NABITIE AKUMULÁTOROVÉHO
SKRUTKOVAČA
•
UPOZORNENIE
y Akumulátorový skrutkovač je dodávaný len v čiastočne
nabitom stave, preto je nutné ho pred použitím nabiť.
1. Konektor nabíjačky zasuňte do konektora akumu-
látora, pozrite obr.1B. Pred pripojením nabíjačky do
zásuvky s el .prúdom najprv vždy pripojte konektor
nabíjačky k akumulátoru.
