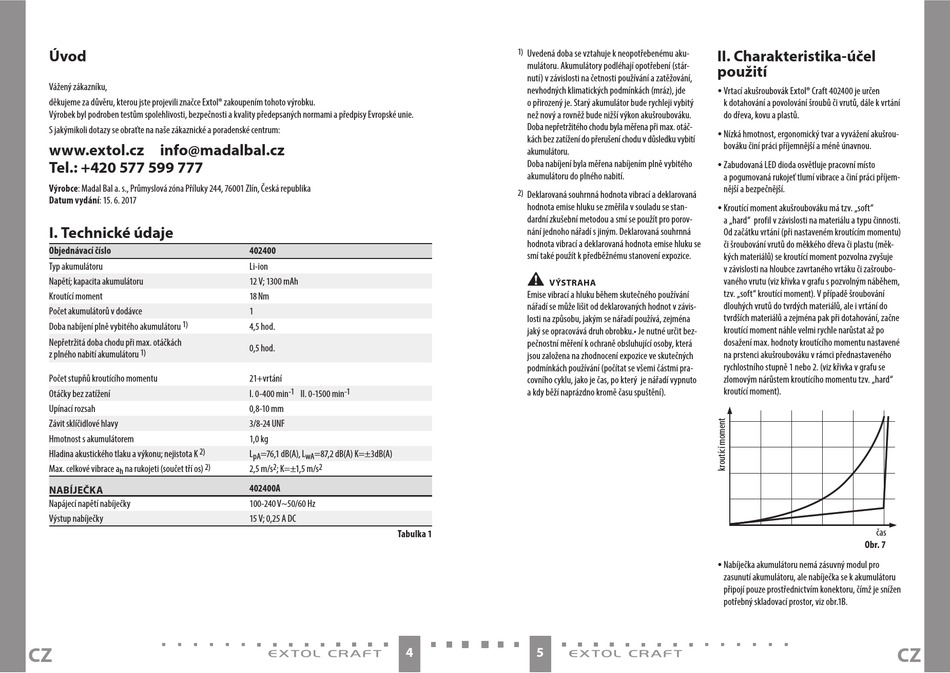

Úvod
Vážený zákazníku,
děkujeme za důvěru, kterou jste projevili značce Extol® zakoupením tohoto výrobku.
Výrobek byl podroben testům spolehlivosti, bezpečnosti a kvality předepsaných normami a předpisy Evropské unie.
S jakýmikoli dotazy se obraťte na naše zákaznické a poradenské centrum:
www.extol.cz info@madalbal.cz
Tel.: +420 577 599 777
Výrobce: Madal Bal a. s., Průmyslová zóna Příluky 244, 76001 Zlín, Česká republika
Datum vydání: 15. 6. 2017
I. Technické údaje
Objednávací číslo
Typ akumulátoru
Napětí; kapacita akumulátoru
Kroutící moment
Počet akumulátorů v dodávce
1)
Doba nabíjení plně vybitého akumulátoru
Nepřetržitá doba chodu při max. otáčkách
1)
z plného nabití akumulátoru
Počet stupňů kroutícího momentu
Otáčky bez zatížení
Upínací rozsah
Závit sklíčidlové hlavy
Hmotnost s akumulátorem
2)
Hladina akustického tlaku a výkonu; nejistota K
2)
Max. celkové vibrace a na rukojeti (součet tří os)
h
NABÍJEČKA
Napájecí napětí nabíječky
Výstup nabíječky
CZ
402400
Li-ion
12 V; 1300 mAh
18 Nm
1
4,5 hod.
0,5 hod.
21+vrtání
-1 -1
I. 0-400 min II. 0-1500 min
0,8-10 mm
3/8-24 UNF
1,0 kg
L =76,1 dB(A), L =87,2 dB(A) K=±3dB(A)
pA wA
2 2
2,5 m/s ; K=±1,5 m/s
402400A
100-240 V~50/60 Hz
15 V; 0,25 A DC
Tabulka 1
4
1)
Uvedená doba se vztahuje k neopotřebenému aku-
mulátoru. Akumulátory podléhají opotřebení (stár-
nutí) v závislosti na četnosti používání a zatěžování,
nevhodných klimatických podmínkách (mráz), jde
o přirozený je. Starý akumulátor bude rychleji vybitý
než nový a rovněž bude nižší výkon akušroubováku.
Doba nepřetržitého chodu byla měřena při max. otáč-
kách bez zatížení do přerušení chodu v důsledku vybití
akumulátoru.
Doba nabíjení byla měřena nabíjením plně vybitého
akumulátoru do plného nabití.
2)
Deklarovaná souhrnná hodnota vibrací a deklarovaná
hodnota emise hluku se změřila v souladu se stan-
dardní zkušební metodou a smí se použít pro porov-
nání jednoho nářadí s jiným. Deklarovaná souhrnná
hodnota vibrací a deklarovaná hodnota emise hluku se
smí také použít k předběžnému stanovení expozice.
•
VÝSTRAHA
Emise vibrací a hluku během skutečného používání
nářadí se může lišit od deklarovaných hodnot v závis-
losti na způsobu, jakým se nářadí používá, zejména
jaký se opracovává druh obrobku.• Je nutné určit bez-
pečnostní měření k ochraně obsluhující osoby, která
jsou založena na zhodnocení expozice ve skutečných
podmínkách používání (počítat se všemi částmi pra-
covního cyklu, jako je čas, po který je nářadí vypnuto
a kdy běží naprázdno kromě času spuštění).
5
II. Charakteristika-účel
použití
y Vrtací akušroubovák Extol® Craft 402400 je určen
k dotahování a povolování šroubů či vrutů, dále k vrtání
do dřeva, kovu a plastů.
y Nízká hmotnost, ergonomický tvar a vyvážení akušrou-
bováku činí práci příjemnější a méně únavnou.
y Zabudovaná LED dioda osvětluje pracovní místo
a pogumovaná rukojeť tlumí vibrace a činí práci příjem-
nější a bezpečnější.
y Kroutící moment akušroubováku má tzv. „soft"
a „hard" profil v závislosti na materiálu a typu činnosti.
Od začátku vrtání (při nastaveném kroutícím momentu)
či šroubování vrutů do měkkého dřeva či plastu (měk-
kých materiálů) se kroutící moment pozvolna zvyšuje
v závislosti na hloubce zavrtaného vrtáku či zašroubo-
vaného vrutu (viz křivka v grafu s pozvolným náběhem,
tzv. „soft" kroutící moment). V případě šroubování
dlouhých vrutů do tvrdých materiálů, ale i vrtání do
tvrdších materiálů a zejména pak při dotahování, začne
kroutící moment náhle velmi rychle narůstat až po
dosažení max. hodnoty kroutícího momentu nastavené
na prstenci akušroubováku v rámci přednastaveného
rychlostního stupně 1 nebo 2. (viz křivka v grafu se
zlomovým nárůstem kroutícího momentu tzv. „hard"
kroutící moment).
čas
Obr. 7
y Nabíječka akumulátoru nemá zásuvný modul pro
zasunutí akumulátoru, ale nabíječka se k akumulátoru
připojí pouze prostřednictvím konektoru, čímž je snížen
potřebný skladovací prostor, viz obr.1B.
