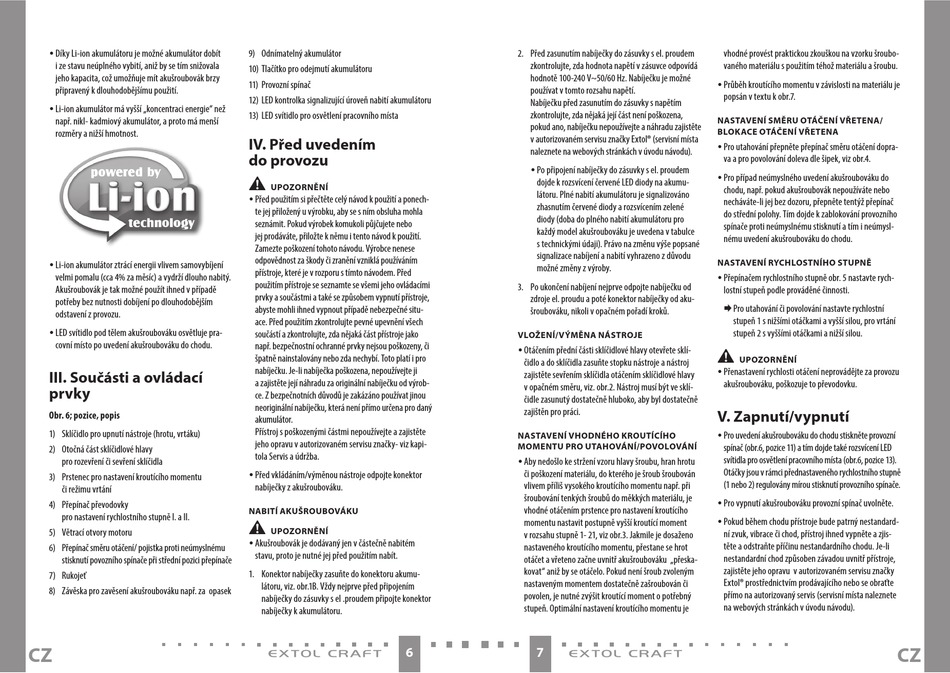

y Díky Li-ion akumulátoru je možné akumulátor dobít
i ze stavu neúplného vybití, aniž by se tím snižovala
jeho kapacita, což umožňuje mít akušroubovák brzy
připravený k dlouhodobějšímu použití.
y Li-ion akumulátor má vyšší „koncentraci energie" než
např. nikl- kadmiový akumulátor, a proto má menší
rozměry a nižší hmotnost.
y Li-ion akumulátor ztrácí energii vlivem samovybíjení
velmi pomalu (cca 4% za měsíc) a vydrží dlouho nabitý.
Akušroubovák je tak možné použít ihned v případě
potřeby bez nutnosti dobíjení po dlouhodobějším
odstavení z provozu.
y LED svítidlo pod tělem akušroubováku osvětluje pra-
covní místo po uvedení akušroubováku do chodu.
III. Součásti a ovládací
prvky
Obr. 6; pozice, popis
1) Sklíčidlo pro upnutí nástroje (hrotu, vrtáku)
2) Otočná část sklíčidlové hlavy
pro rozevření či sevření sklíčidla
3) Prstenec pro nastavení kroutícího momentu
či režimu vrtání
4) Přepínač převodovky
pro nastavení rychlostního stupně I. a II.
5) Větrací otvory motoru
6) Přepínač směru otáčení/ pojistka proti neúmyslnému
stisknutí povozního spínače při střední pozici přepínače
7) Rukojeť
8) Závěska pro zavěsení akušroubováku např. za opasek
CZ
9) Odnímatelný akumulátor
10) Tlačítko pro odejmutí akumulátoru
11) Provozní spínač
12) LED kontrolka signalizující úroveň nabití akumulátoru
13) LED svítidlo pro osvětlení pracovního místa
IV. Před uvedením
do provozu
•
UPOZORNĚNÍ
y Před použitím si přečtěte celý návod k použití a ponech-
te jej přiložený u výrobku, aby se s ním obsluha mohla
seznámit. Pokud výrobek komukoli půjčujete nebo
jej prodáváte, přiložte k němu i tento návod k použití.
Zamezte poškození tohoto návodu. Výrobce nenese
odpovědnost za škody či zranění vzniklá používáním
přístroje, které je v rozporu s tímto návodem. Před
použitím přístroje se seznamte se všemi jeho ovládacími
prvky a součástmi a také se způsobem vypnutí přístroje,
abyste mohli ihned vypnout případě nebezpečné situ-
ace. Před použitím zkontrolujte pevné upevnění všech
součástí a zkontrolujte, zda nějaká část přístroje jako
např. bezpečnostní ochranné prvky nejsou poškozeny, či
špatně nainstalovány nebo zda nechybí. Toto platí i pro
nabíječku. Je-li nabíječka poškozena, nepoužívejte ji
a zajistěte její náhradu za originální nabíječku od výrob-
ce. Z bezpečnotních důvodů je zakázáno používat jinou
neoriginální nabíječku, která není přímo určena pro daný
akumulátor.
Přístroj s poškozenými částmi nepoužívejte a zajistěte
jeho opravu v autorizovaném servisu značky- viz kapi-
tola Servis a údržba.
y Před vkládáním/výměnou nástroje odpojte konektor
nabíječky z akušroubováku.
NABITÍ AKUŠROUBOVÁKU
•
UPOZORNĚNÍ
y Akušroubovák je dodávaný jen v částečně nabitém
stavu, proto je nutné jej před použitím nabít.
1. Konektor nabíječky zasuňte do konektoru akumu-
látoru, viz. obr.1B. Vždy nejprve před připojením
nabíječky do zásuvky s el .proudem připojte konektor
nabíječky k akumulátoru.
6
2. Před zasunutím nabíječky do zásuvky s el. proudem
zkontrolujte, zda hodnota napětí v zásuvce odpovídá
hodnotě 100-240 V~50/60 Hz. Nabíječku je možné
používat v tomto rozsahu napětí.
Nabíječku před zasunutím do zásuvky s napětím
zkontrolujte, zda nějaká její část není poškozena,
pokud ano, nabíječku nepoužívejte a náhradu zajistěte
v autorizovaném servisu značky Extol® (servisní místa
naleznete na webových stránkách v úvodu návodu).
y Po připojení nabíječky do zásuvky s el. proudem
dojde k rozsvícení červené LED diody na akumu-
látoru. Plné nabití akumulátoru je signalizováno
zhasnutím červené diody a rozsvícením zelené
diody (doba do plného nabití akumulátoru pro
každý model akušroubováku je uvedena v tabulce
s technickými údaji). Právo na změnu výše popsané
signalizace nabíjení a nabití vyhrazeno z důvodu
možné změny z výroby.
3. Po ukončení nabíjení nejprve odpojte nabíječku od
zdroje el. proudu a poté konektor nabíječky od aku-
šroubováku, nikoli v opačném pořadí kroků.
VLOŽENÍ/VÝMĚNA NÁSTROJE
y Otáčením přední části sklíčidlové hlavy otevřete sklí-
čidlo a do sklíčidla zasuňte stopku nástroje a nástroj
zajistěte sevřením sklíčidla otáčením sklíčidlové hlavy
v opačném směru, viz. obr.2. Nástroj musí být ve sklí-
čidle zasunutý dostatečně hluboko, aby byl dostatečně
zajištěn pro práci.
NASTAVENÍ VHODNÉHO KROUTÍCÍHO
MOMENTU PRO UTAHOVÁNÍ/POVOLOVÁNÍ
y Aby nedošlo ke stržení vzoru hlavy šroubu, hran hrotu
či poškození materiálu, do kterého je šroub šroubován
vlivem příliš vysokého kroutícího momentu např. při
šroubování tenkých šroubů do měkkých materiálu, je
vhodné otáčením prstence pro nastavení kroutícího
momentu nastavit postupně vyšší kroutící moment
v rozsahu stupně 1- 21, viz obr.3. Jakmile je dosaženo
nastaveného kroutícího momentu, přestane se hrot
otáčet a vřeteno začne uvnitř akušroubováku „přeska-
kovat" aniž by se otáčelo. Pokud není šroub zvoleným
nastaveným momentem dostatečně zašroubován či
povolen, je nutné zvýšit kroutící moment o potřebný
stupeň. Optimální nastavení kroutícího momentu je
7
vhodné provést praktickou zkouškou na vzorku šroubo-
vaného materiálu s použitím téhož materiálu a šroubu.
y Průběh kroutícího momentu v závislosti na materiálu je
popsán v textu k obr.7.
NASTAVENÍ SMĚRU OTÁČENÍ VŘETENA/
BLOKACE OTÁČENÍ VŘETENA
y Pro utahování přepněte přepínač směru otáčení dopra-
va a pro povolování doleva dle šipek, viz obr.4.
y Pro případ neúmyslného uvedení akušroubováku do
chodu, např. pokud akušroubovák nepoužíváte nebo
necháváte-li jej bez dozoru, přepněte tentýž přepínač
do střední polohy. Tím dojde k zablokování provozního
spínače proti neúmyslnému stisknutí a tím i neúmysl-
nému uvedení akušroubováku do chodu.
NASTAVENÍ RYCHLOSTNÍHO STUPNĚ
y Přepínačem rychlostního stupně obr. 5 nastavte rych-
lostní stupeň podle prováděné činnosti.
 P ro utahování či povolování nastavte rychlostní
stupeň 1 s nižšími otáčkami a vyšší silou, pro vrtání
stupeň 2 s vyššími otáčkami a nižší silou.
•
UPOZORNĚNÍ
y Přenastavení rychlosti otáčení neprovádějte za provozu
akušroubováku, poškozuje to převodovku.
V. Zapnutí/vypnutí
y Pro uvedení akušroubováku do chodu stiskněte provozní
spínač (obr.6, pozice 11) a tím dojde také rozsvícení LED
svítidla pro osvětlení pracovního místa (obr.6, pozice 13).
Otáčky jsou v rámci přednastaveného rychlostního stupně
(1 nebo 2) regulovány mírou stisknutí provozního spínače.
y Pro vypnutí akušroubováku provozní spínač uvolněte.
y Pokud během chodu přístroje bude patrný nestandard-
ní zvuk, vibrace či chod, přístroj ihned vypněte a zjis-
těte a odstraňte příčinu nestandardního chodu. Je-li
nestandardní chod způsoben závadou uvnitř přístroje,
zajistěte jeho opravu v autorizovaném servisu značky
Extol® prostřednictvím prodávajícího nebo se obraťte
přímo na autorizovaný servis (servisní místa naleznete
na webových stránkách v úvodu návodu).
