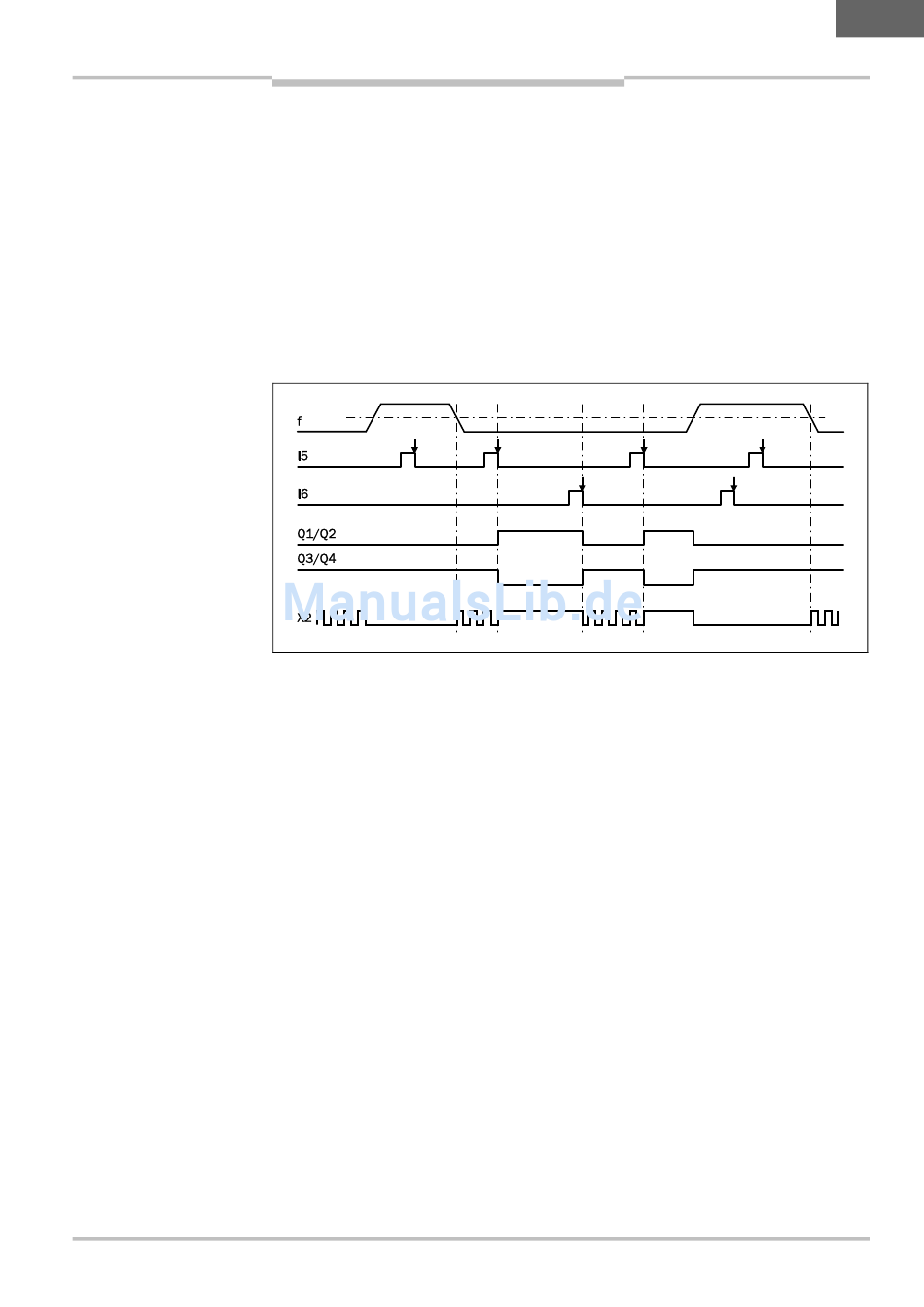

Fig. 14 : Diagramme des
signaux pour le mode
réarmement manuel
Remarques
8013173/YA35/2014-07-24
Sujet à modification sans préavis
Description du produit
3.8.2 Réarmement manuel et Validation
Pour le mode réarmement manuel, lors du franchissement par défaut de f
Q1 à Q4 commutent en présence d'un front descendant sur l'entrée I5. Les sorties
prennent ensuite l'état suivant : Q1/Q2 = à l'état haut, Q3/Q4 = à l'état bas.
Avec un front descendant sur l'entrée I6, les sorties Q1 à Q4 peuvent de nouveau com-
muter et prennent alors l'état suivant : Q1/Q2 = à l'état bas, Q3/Q4 = à l'état haut. Les
entrées sont commandées par les «fronts».
La durée du signal sur I5 doit être compris entre 100 ms et 5 s (voir le chapitre 11
«Caractéristiques techniques», page 204).
Si la f configurée est franchie par excès, les entrées I5 et I6 ne sont plus prises en
Limit
compte. Les sorties Q1/Q2 sont à l'état bas et Q3/Q4 à l'état haut.
• Au moyen de l'entrée I6 (validation), un signal peut désactiver les sorties Q1 à Q4
indépendamment de f
Limit
• Avec le réarmement manuel, le contrôle des contacteurs commandés (EDM) est relié en
série avec le poussoir de réarmement puis relié à l'entrée I5. La prise en compte de la
configuration intervient seulement après la présentation d'un état bas (borne ouverte)
sur l'entrée I5 (voir le chapitre 7 «Configuration», page 182).
Exemple d'application : verrouillage d'une porte de protection
Une porte de protection doit être verrouillée immédiatement après la mise sous tension de
l'installation et avant que l'entraînement n'atteigne la f
être réalisée avec l'entrée I6. Le signal pour la validation peut par ex. être élaboré avec les
composants suivants :
• API ;
• détecteur ;
• commande de démarrage de la machine (signal de déclenchement).
