Vorbereitung des Crimpwerkzeugs

Schutz gegen unbeabsichtigtes Verstellen

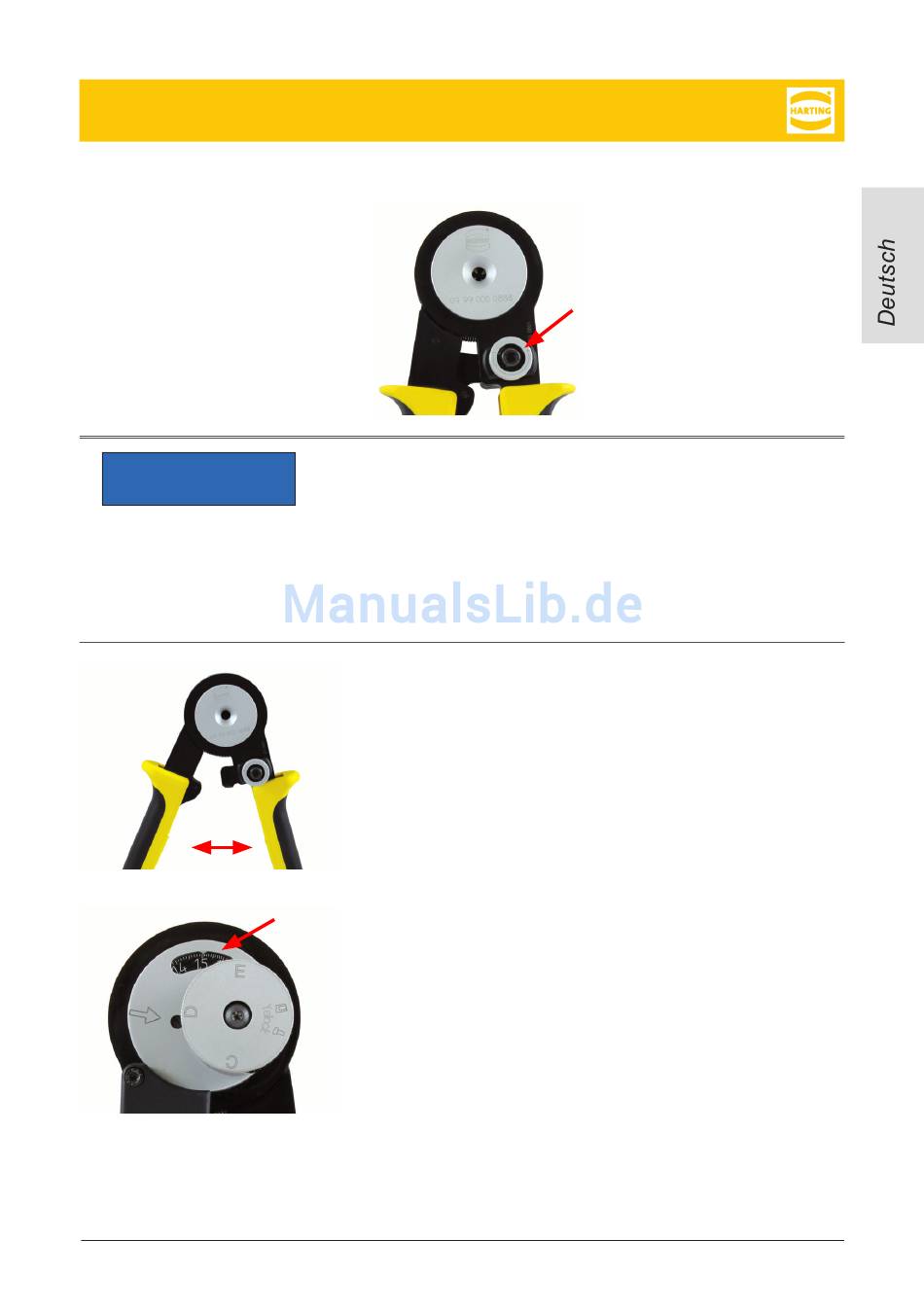

Das Crimpwerkzeug ist mit einem Einstellrad Ⓐ gegen
unbeabsichtiges Verstellen der Crimptiefe ausgerüstet.
Eine Crimptiefeneinstellung mittels Lehrdorn entfällt. Bei
Bedarf kann die Funktionalität des Crimpwerkzeugs mit-
tels Nulldorn 09 99 000 0889 geprüft werden.
1. Öffnen Sie das Crimpwerkzeug.
Ⓑ
2. Ziehen Sie das Einstellrad aus der Verrastung und
drehen Sie es, bis der gewünschte Zahlenwert auf der
Skala an der Rückseite des Crimpwerkzeugs Ⓑ sicht-
bar ist. Lassen Sie das Einstellrad los und verrasten
Sie das Einstellrad mit einer kurzen Drehbewegung.
▸ Das HARTING Vierdorn-Crimpwerkzeug ist nun einge-
stellt und kann zum Verarbeiten der gewählten Kontak-
te und Leiter verwendet werden!
Ⓐ
