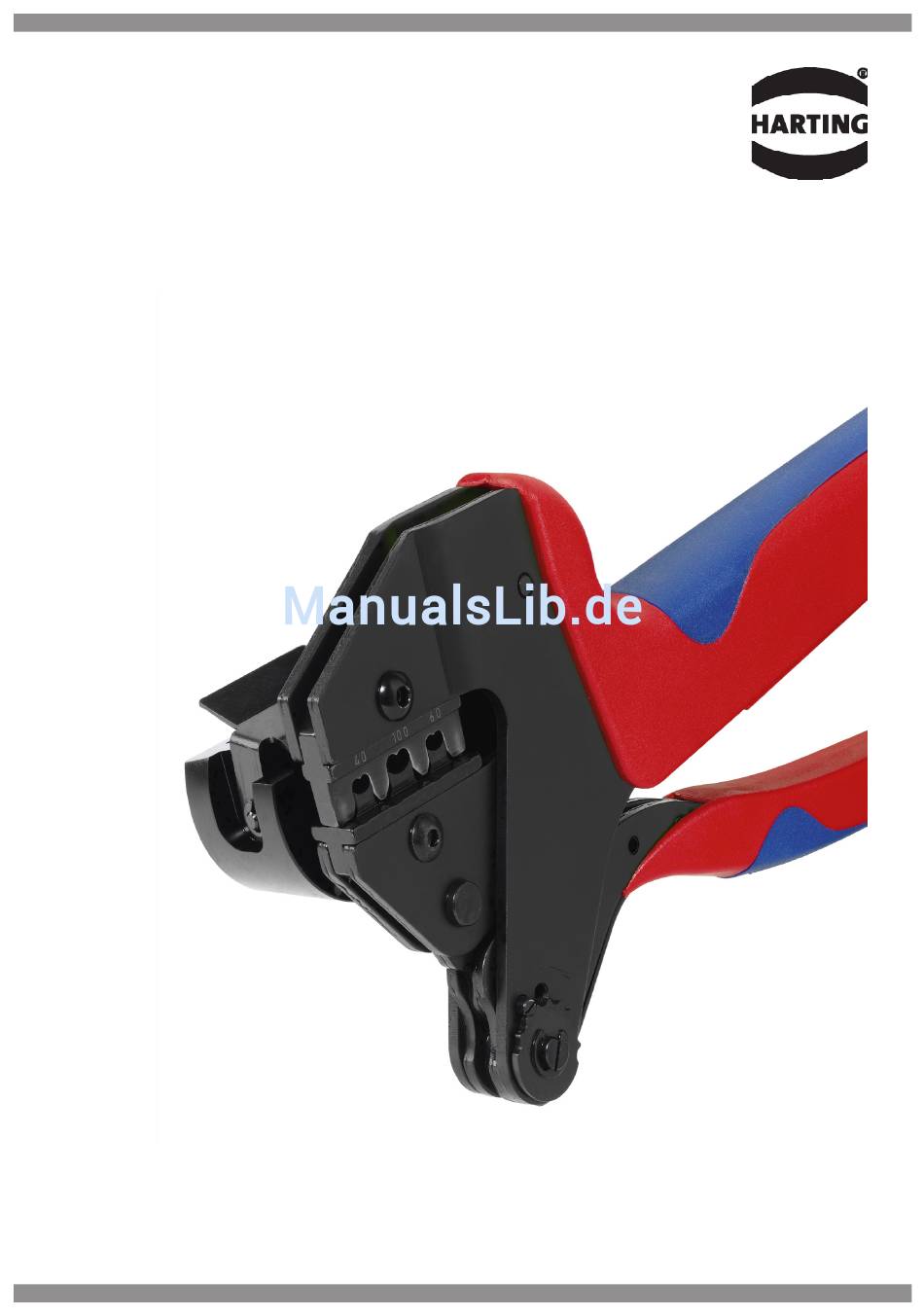

- Seite 1 Bedienungsanleitung Crimpzange HARTING Han-Fast® Lock Bedienungsanleitung Crimpzange HARTING Han-Fast® Lock Vor Beginn aller Arbeiten Betriebsanleitung lesen! Rev.: 2016-09-19 1 / 6...
-
Seite 2: Inhaltsverzeichnis
Redaktion: HARTING Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf ohne schriftliche Zustimmung der Firma HARTING Electric GmbH & Co. KG, Espelkamp, in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. -
Seite 3: Allgemeines
Positionierhilfe/Kontaktaufnahme (Kontaktausführung „gerade“). Es ist möglich, die Crimpkraft zu justieren (siehe hierzu Punkt 7). Die HARTING Crimpzange verfügt über einen Ratschenmechanismus. Erst nach Überwindung der letzten Raststufe öffnet die Zange automatisch (Prinzip der Zwangsvollendung). Um eine Beschädigung der Crimpeinsätze bzw. des Verbinders zu vermeiden, kann bei Fehlcrimpung die Zange über die Notentriegelung vorzeitig geöffnet werden (siehe hierzu Punkt 6). -
Seite 4: Wechsel / Einbau Crimpeinsatz Und Kontaktaufnahme
Bedienungsanleitung Crimpzange HARTING Han-Fast® Lock 4. Wechsel / Einbau Crimpeinsatz und Kontaktaufnahme • Der Crimpeinsatz sowie die Kontaktaufnahme können je nach Anwendung ausgewechselt werden. • Innensechskantschrauben mittels Innensechskantschlüssel (im Griff) 2,5 mm ausschrauben. • Crimpeinsatzober- und Unterteil aus der Zange entnehmen. -
Seite 5: Notentriegelung Der Zwangssperre
Notentriegelung 7. Einstellung der Crimphöhe Die Crimpkraft der HARTING Crimpzange ist vom Werk eingestellt. Die Handkraft im Leerhub beträgt 130 – 180 N. Die Crimpmatrize und Handzange sind so aufeinander abgestimmt, dass bei dieser Handkraft ein optimaler Crimp erzeugt wird. Sollte das Crimpergebnis nicht der geforderten Spezifikation des Verbinderherstellers entsprechen (Crimphöhe, Auszugskraft), so kann das folgende Ursachen haben:... -
Seite 6: Garantie
Bedienungsanleitung Crimpzange HARTING Han-Fast® Lock Die Crimphöhe sollte regelmäßig durch Fachpersonal der Qualitätskontrolle überprüft und gegebenenfalls wie nachfolgend beschrieben eingestellt werden. 1. Entfernen der Schaftschraube mit einem Schraubendreher. 2. Wenn die Stellscheibe gegen den Uhrzeigersinn (+) gedreht wird, wird eine höhere Crimpkraft und eine kleinere Crimphöhe erreicht. - Seite 7 Owner’s Manual Crimping Tool HARTING Han-Fast® Lock Owner’s Manual Crimping Tool HARTING Han-Fast® Lock Please read this manual carefully before starting any job! Rev.: 2016-09-19 1 / 6...
- Seite 8 Copyright, as well as translation, reserved. No part of this manual may be reproduced without written consent from HARTING Electric GmbH & Co. KG, Espelkamp, in any form (print, hard copy, micro film or any other method or by processing, copying or distributing through the usage of electronic systems.
-
Seite 9: General Information
(for “straight” contacts). The crimp force can be adjusted (see 7. Setting the Crimping Height). The HARTING Crimping Tool Crimpzange has a ratcheting mechanism. Only after the last ratchet step is reached, the pliers will open automatically (concept of forced completion). -
Seite 10: Changing / Mounting The Crimping Die Set And Locator
Owner’s Manual Crimping Tool HARTING Han-Fast® Lock 4. Changing / Mounting the Crimping Die Set and Locator • The crimping die set, as well as the locator may be changed out depending on the application. • Loosen and remove hex screws with an 2,5 mm Allen wrench (stored in handle). -
Seite 11: Emergency Release Of Forced Lock
7. Setting the Crimping Height The crimp force of the HARTING Crimping Tool is set at the manufacturer. The actuating hand force (idle setting) is 130 – 180 N. The crimping die set and the tool are matched up in such a manner that through the hand activation an optimal crimp is produced. -
Seite 12: Warranty
Owner’s Manual Crimping Tool HARTING Han-Fast® Lock The crimping height should be monitored by qualified personnel of the quality control department periodically and should be adjusted by using the following steps: 1. Use a screwdriver to remove the slotted headless screw 1.
