Vierdorn-Crimpwerkzeug 09 99 000 0888
12

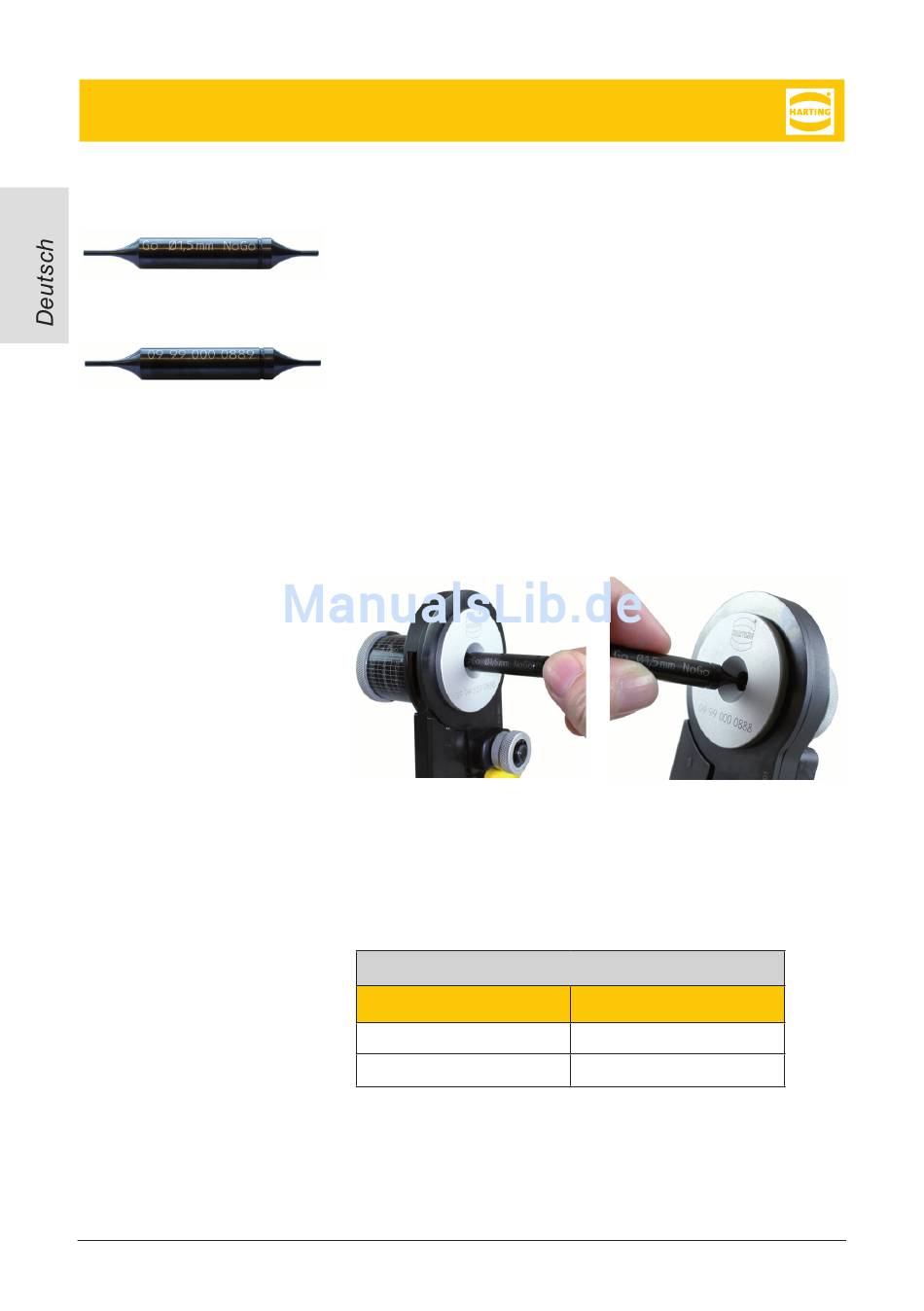

Nulldorn-Prüfung
1. Öffnen Sie das Crimpwerkzeug (s. Kap. Vorbereitung
des Crimpwerkzeugs, S. 7).
2. Ziehen Sie das Einstellrad aus der Verrastung und
drehen Sie es, bis die Skala an der Rückseite des
Crimpwerkzeugs den Wert 1,5 anzeigt. Lassen Sie das
Einstellrad los und verrasten Sie es mit einer kurzen
Drehbewegung.
3. Prüfen Sie das Profilmaß, in dem Sie den Nulldorn
(Ⓐ = Vorderseite, Ⓑ = Rückseite) in das Profil einlegen!
▸ Die „Go"-Seite Ⓒ lässt sich einlegen, die „No-Go"-Sei-
te Ⓓ darf sich nicht einlegen lassen!
Bei nicht bestandener Prüfung muss das Crimpwerk-
zeug fachkundig nachjustiert werden!
Zubehör
Bezeichnung
Ersatz-Positionierer
Nulldorn
Tab. 4: Zubehör Vierdorn-Crimpwerkzeug
Zubehör
Artikelnummer
09 99 000 0887
09 99 000 0889
HARTING Electric GmbH & Co. KG
