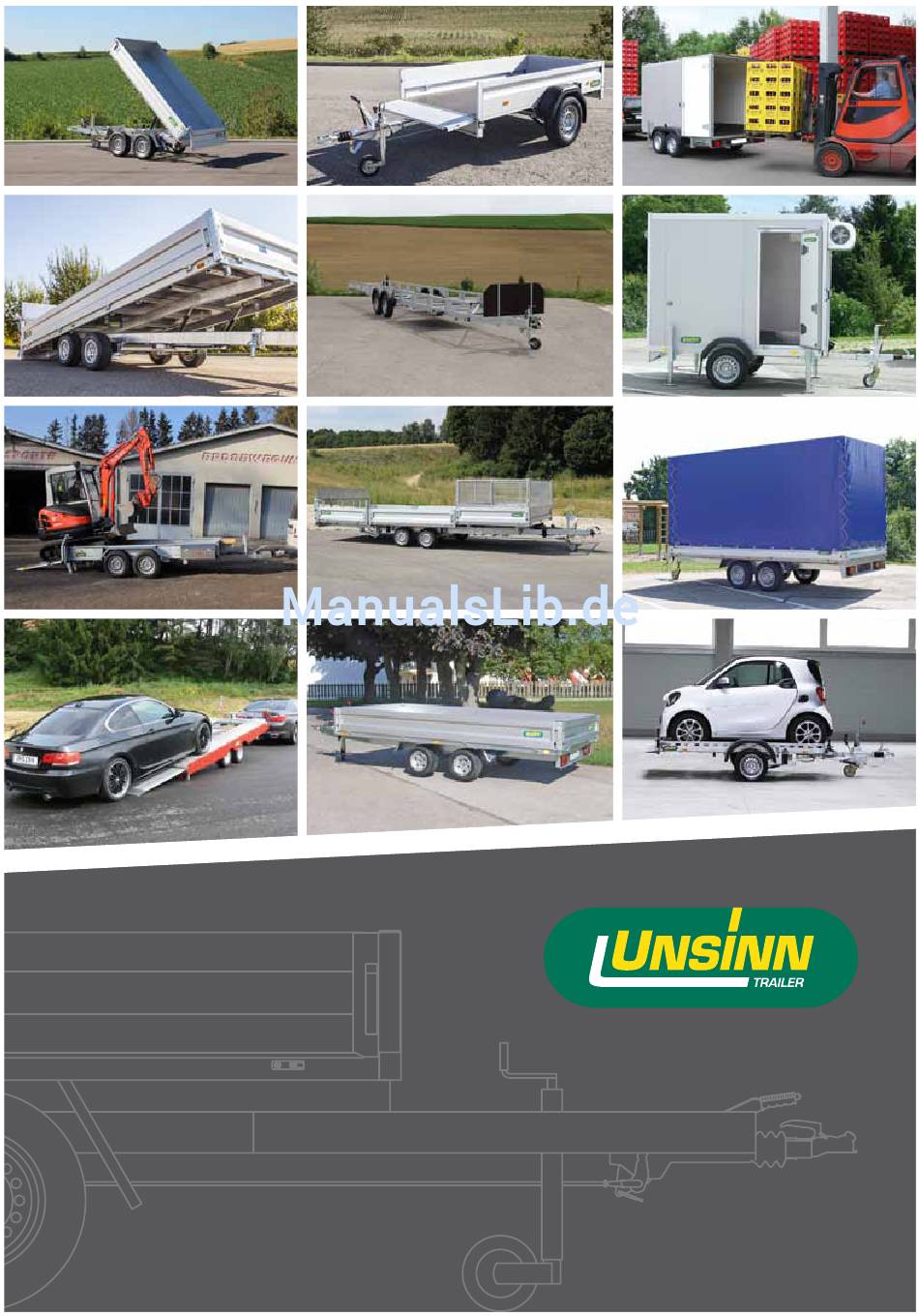

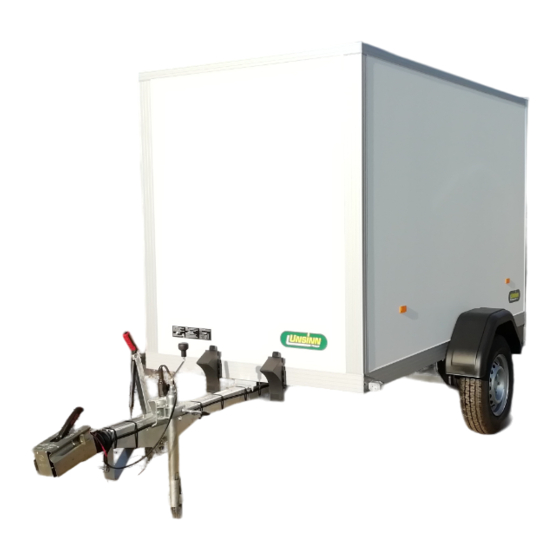

- Seite 1 ORIGINALBETRIEBSANLEITUNG in deutscher Sprache U. v. D. 1.7...
-
Seite 3: Inhaltsverzeichnis
4.3 Anhänger mit Kippfunktion PKL PMT PMTZK GDK UDK UHK PHK THKU WEB DUO 4.4 Pritschenanhänger GDP GTP GP K LM UNI P PU WEB --------------------------------------------- 6 4.5 Absenkanhänger GAS GTAS AS GTASK ASK 4.6 Sonderanhänger ------------------------------------------------------------------------------------------------ 6 4.6.1 Unsinn Baumaschinen Anhänger UBA ------------------------------------------------------------- 4.6.2 Gebremster Tandem Rohranhänger GTR ---------------------------------------------------------------------- 6 Beschreibung----------------------------------------------------------------------------------------------------------- 5.1 Kühlanhänger --------------------------------------------------------------------------------------------------- 7... -
Seite 4: Wichtige Sicherheitshinweise
Es können Störungen im Betriebsablauf auftreten, wenn Sie diese Hinweise nicht beachten. Tipp Hinweis auf nützliche Informationen im Umgang mit Ihrem Anhänger Querverweise in dieser Betriebsanleitung sind mit diesem Symbol oder durch kursive Schrift gekennzeichnet. Handlungsanweisung Aufzählung Seite 4 UNSINN Fahrzeugtechnik GmbH... -
Seite 5: Stammdaten / Technische Daten
185/60 R14 2,70 Masse für Ladeleitung* Weiß/Rot 185/65 R14 2,90 Datenleitung 185 R14C 4,50 Masse für Dauerplus* Weiß/Schwarz 225/55 B12 5,40 * Die drei Masseleitungen dürfen anhängerseitig nicht 225/55 R12C 5,30 elektrisch leitend verbunden sein. UNSINN Fahrzeugtechnik GmbH Seite 5... -
Seite 6: Bestimmungsgemäße Verwendung
Das zulässige Gesamtgewicht und die zulässige Stützlast dürfen niemals überschritten werden. 4.6 Sonderanhänger 4.6.1 Unsinn Baumaschinen Anhänger UBA Der Anhänger ist ein Baumaschinenanhänger und hauptsächlich zum Transportieren von Baumaschinen oder Gütern bestimmt. Das zulässige Gesamtgewicht und die zulässige Stützlast dürfen niemals überschritten werden. -
Seite 7: Beschreibung
Bordwand mit versenkten Bild: Kipper hinten Verschlüssen Bild: Kipper vorne 5.5 Pritschenanhänger Pritschenanhänger hinten Pritschenanhänger vorne Bordwand Auflaufeinrichtung Versenkte mit Abreißseil und Bordwandverschlüsse Feststellbremse Stützrad Ladefläche Seilwinde (nur bei PU) Bild: Pritschenanhänger vorne Bild: Pritschenanhänger hinten UNSINN Fahrzeugtechnik GmbH Seite 7... -
Seite 8: Absenkanhänger
Handabsperrventil für die Stützrad absenkbare Achse Auflaufeinrichtung Absenkbare Achse mit Abreißseil und Bild: Absenkanhänger vorne Feststellbremse Stütze Bild: Absenkanhänger hinten 5.7 Sonderanhänger 5.7.1 Unsinn Baumaschinen Anhänger UBA Baumaschinen Anhänger Baumaschinen Anhänger hinten: vorne: Auffahrrampen mit festen Verstrebung zur Stützen Ladungssicherung Mittelstück Stützrad Ladefläche... -
Seite 9: Ankuppeln
• Achten Sie darauf, dass das Wenn nur noch die rote Stromkabel nicht auf dem Markierung sichtbar ist, Boden aufliegt oder streift. müssen Kugelkupplung und Anhängerkugel sofort geprüft und Bild: Verschleißanzeige ggfs. getauscht werden. Bild: Stromversorgung Kugelkupplung anschließen UNSINN Fahrzeugtechnik GmbH Seite 9... -
Seite 10: Abkuppeln
Alle Stützen müssen auf festem Untergrund stehen. Ist dieser nicht gegeben, muss geeignetes Gefahr Unterlegmaterial verwendet werden, um einen sicheren Stand der Stützen zu gewährleisten. Vor Fahrantritt Vor jeder Fahrt muss gewährleistet sein, dass jede Stütze komplett eingefahren und in dieser Position gesichert ist. Gefahr Seite 10 UNSINN Fahrzeugtechnik GmbH... -
Seite 11: Knott-Komponenten
Der Anhänger darf in diesem Zustand keinesfalls gefahren werden! Achtung: Nicht mit den Fingern in die geöffnete Zugkugelkupplung greifen! Schon geringer Druck auf die Kalotte kann den federbelasteten Schließmechanismus auslösen und zu einer Verletzung der Finger führen. UNSINN Fahrzeugtechnik GmbH Seite 11... -
Seite 12: Montage Der Bremsanlage
Wir empfehlen vor allem die Arbeiten an der Achse und der Bremsanlage in Fachwerkstätten durchführen zu lassen. Bei geringer Benutzung sind die Wartungsarbeiten wenigstens einmal im Jahr durchzuführen. 6.4.6.1 Zugkugelkupplung Beschädigte Komponenten bzw. Teile der Bremslage bzw. des Fahrwerks sind umgehend gegen Originalteile auszu- tauschen. Seite 12 UNSINN Fahrzeugtechnik GmbH... -
Seite 13: Auflaufeinrichtung
Nur durch Knott-Servicestation oder Fachwerkstatt Umlenkhebel der Auflaufeinrichtung klemmt Nur durch Knott-Servicestation oder Fachwerkstatt Federspeicher ist in Nullstellung bereits vorge- Nur durch Knott-Servicestation oder Fachwerkstatt spannt Handbremshebel war nicht oder nur teilweise Handbremshebel in Nullstellung bringen gelöst UNSINN Fahrzeugtechnik GmbH Seite 13... -
Seite 14: Auflauf Bremsanlage
Radbremsen. Vorgehensweise: siehe 6.4.7.1 Einstellen der Bremsanlage Schlüsselweite Nachstell- Nachstellschraube schraube (12) Stelleinführung Bremsgröße Schlüsselweite Spreizschloss 160x35 / 200x50 SW17 250x40 SW 19 einteilige Bremsbacke 300x60 SW 22 Bremsbacke vollst.: bestehend aus Bremsbackenträger und Bremsbacke Seite 14 UNSINN Fahrzeugtechnik GmbH... -
Seite 15: Beladen Und Entladen
So verhindern Sie Schäden am Anhänger und am Zugfahrzeug durch plötzliche Gefahr Überlastung. Gefahr durch scharfe Kanten • Tragen Sie Arbeitshandschuhe, wenn Sie die Bordwand-Verschlüsse und –Verriegelungen öffnen oder schließen. So stellen Sie sicher, dass Sie sich nicht an scharfen Kanten verletzen oder Gefahr quetschen. UNSINN Fahrzeugtechnik GmbH Seite 15... -
Seite 16: Wichtige Hinweise Zum Richtigen Beladen
• Laden Sie bei überschrittener Stützlast einen Teil der Ladung wieder ab oder • positionieren Sie die Ladung so, dass die Stützlast nicht überschritten wird. So schaffen Sie ein sicheres Fahrverhalten und verhindern Beschädigungen an der Anhängerkupplung Ihres Gefahr Zugfahrzeugs. Seite 16 UNSINN Fahrzeugtechnik GmbH... -
Seite 17: Wichtige Hinweise Zur Ladungssicherung
Nach Möglichkeit den Kühlanhänger in den Schatten stellen, um ihn vor direkter Sonneneinstrahlung zu • schützen. Nach einer Fahrt muss das Kühlaggregat eine Stunde stehen gelassen werden. Diese Zeit wird benötigt, • damit sich die Kühlflüssigkeit beruhigt und ein bestimmungsgemäßer Betrieb gewährleistet ist. UNSINN Fahrzeugtechnik GmbH Seite 17... -
Seite 18: Autotransportanhänger
Bild: klappbare Rückleuchte Autotransportanhänger mit klappbarem Kennzeichen Bei Autotransportanhängern mit klappbarem Kennzeichen ist dieses vor allen Be- und Endladevorgängen einzuklappen um Schäden am Anhänger zu vermeiden. Vor jeder Fahrt muss das Kennzeichen ausgeklappt sein. Bild: klappbares Kennzeichen Seite 18 UNSINN Fahrzeugtechnik GmbH... - Seite 19 Während der Fahrt muss das Absperrventil am Hydraulikzylinder offen sein. 7.4.3 Anhänger mit Kippfunktion Vorbereitung zum Beladen, Entladen und Begehen Beim Beladen, Entladen und Begehen ist darauf zu achten, dass der Anhänger am Zugfahrzeug angekuppelt ist und ggfs. vorhandene Stützen eingesetzt werden. Gefahr UNSINN Fahrzeugtechnik GmbH Seite 19...
- Seite 20 • Beim seitlichen Kippen wird kippen wollen (siehe Grafik). der Kippvorgang durch das Bringen Sie den Sicherheits- Spannen des Fangseils • splint wieder an. begrenzt. Durch Öffnen des Absperr- • ventils senkt sich die Ladefläche. Seite 20 UNSINN Fahrzeugtechnik GmbH...
- Seite 21 Das Beaufschlagen sämtlicher elektrischer Komponenten (Kabel, Stecker, Leuchten, Fernbedienung) mit Hochdruckstrahl (z.B. durch Hochruckreiniger-Düse) ist verboten • Bei Temperaturen unter 0 Grad und bei starken Schmutz- und Nässebedingungen ist die Elektrohydraulik-Fernbedienung in warmer, trockener Umgebung aufzubewahren! UNSINN Fahrzeugtechnik GmbH Seite 21...
-
Seite 22: Elektrohydraulik
Netz angeschlossen. Bei leerem Akku dauert das Laden ca. 12 Stunden. Achtung! Bei Elektrohydraulik mit Ladeleitung, die Hydraulik bei laufendem Motor und • angeschlossenem Kabel NICHT betätigen. Gefahr Funkfernbedienung ACHTUNG! Nach Beendigung der Arbeiten muss die Fernbedienung unbedingt ausgeschaltet werden. UNSINN Fahrzeugtechnik GmbH Seite 22... -
Seite 23: Pritschenanhänger
• Das Seil unter Last nur so weit aufwickeln, dass ein Bordscheibenüberstand von mindestens 1,5x Seildurchmesser gesichert ist. Im Fahrtbetrieb muss der Haken der Seilwinde in den dafür vorgesehenen Ring eingehängt werden Bild: Seilwinde und das Seil unter leichter Spannung stehen. Seite 23 UNSINN Fahrzeugtechnik GmbH... -
Seite 24: Absenkanhänger
Mit dem Anhänger darf nur im komplett angehobenen Zustand gefahren werden. Deshalb muss der Anhänger so lange angehoben werden, bis sich die Achsen in Endposition befinden. Es ist für einen ausreichenden Ladezustand des Akkus zu sorgen. Bild: Steuereinheit Elektrohydraulik UNSINN Fahrzeugtechnik GmbH Seite 24... -
Seite 25: Sonderanhänger
7.4.6 Sonderanhänger 7.4.6.1 Unsinn Baumaschinen Anhänger UBA Vorbereitung zum Beladen, Entladen und Begehen Beim Beladen, Entladen und Begehen ist darauf zu achten, dass der Anhänger am Zugfahrzeug angekuppelt ist. Gefahr Die Auffahrrampen des Anhängers dürfen nur geöffnet werden, wenn der Anhänger sicher abgestellt ist. -
Seite 26: Fahren Mit Anhänger
Führen Sie Pflege- und Wartungsarbeiten gemäß der Wartungstabelle aus bzw. lassen Sie diese von einem • autorisierten Fachbetrieb ausführen. Alle Arbeiten die der Fachbetrieb ausführt, müssen in die Wartungsnachweise eingetragen werden, • Achtung anderenfalls erlischt Ihr Gewährleistungsanspruch. UNSINN Fahrzeugtechnik GmbH Seite 26... -
Seite 27: Was Sie Selbst Erledigen Können
Umlenkhebel Auflaufeinrichtung Gleit- und Gelenkstellen der schmieren Auflaufeinrichtung schmieren • Ölen Sie den Umlenkhebel. • Schmieren Sie die Schmiernippel mit • Prüfen Sie den Umlenkhebel auf einer Fettpresse ab. Beweglichkeit. Bild: Schmiernippel Grafik: Umlenkhebel ölen Auflaufeinrichtung Seite 27 UNSINN Fahrzeugtechnik GmbH... - Seite 28 • Bremsbelages muss mindestens 1,5 mm betragen! Öl- und Schmierpunkte Die Winde ist bei Auslieferung geschmiert. Folgende Punkte regelmäßig nachfetten: • Trommelnabe Zahnkranz • • Lagerbuchsen der Antriebswelle Kurbelgewinde • Bremsmechanisums nicht ölen und fetten. UNSINN Fahrzeugtechnik GmbH Seite 28...
-
Seite 29: Instandhalten Und Reparieren
Niet verbogen HVZD: Verstellung zu Gelenke der Steuerstange fest Gelenke lösen, säubern, schmieren und neu ein- schwergängig Verstellhilfe-Hebel fest stellen lassen HVZD: kein oder zu we- Gasfeder zu schwach oder defekt Gasfeder auswechseln lassen nig Gewichtsausgleich Seite 29 UNSINN Fahrzeugtechnik GmbH... -
Seite 30: Gewährleistung
Stempel / Unterschrift Stempel / Unterschrift Stempel / Unterschrift Datum: Datum: Datum: Stempel / Unterschrift Stempel / Unterschrift Stempel / Unterschrift Datum: Datum: Datum: Stempel / Unterschrift Stempel / Unterschrift Stempel / Unterschrift Datum: Datum: Datum: UNSINN Fahrzeugtechnik GmbH Seite 30... -
Seite 31: Eg - Konformitätserklärung
EN ISO 14121 Angewandte nationale VDI 2700, VDI 2700 8.1, Normen und Richtlinien, VDI 2700 8.2 insbesondere: Dokumentationsbevollmächtigter: * UNSINN Fahrzeugtechnik GmbH ppa. Josef Unsinn, Geschäftsleitung * Das handschriftlich unterzeichnete Original-Dokument ist Teil der produktbegleitenden Dokumentation. Seite 31 UNSINN Fahrzeugtechnik GmbH... - Seite 32 UNSINN Fahrzeugtechnik GmbH Rainer Straße 23 86684 Holzheim Germany info@unsinn.de www.unsinn.de Seite 32 UNSINN Fahrzeugtechnik GmbH...
