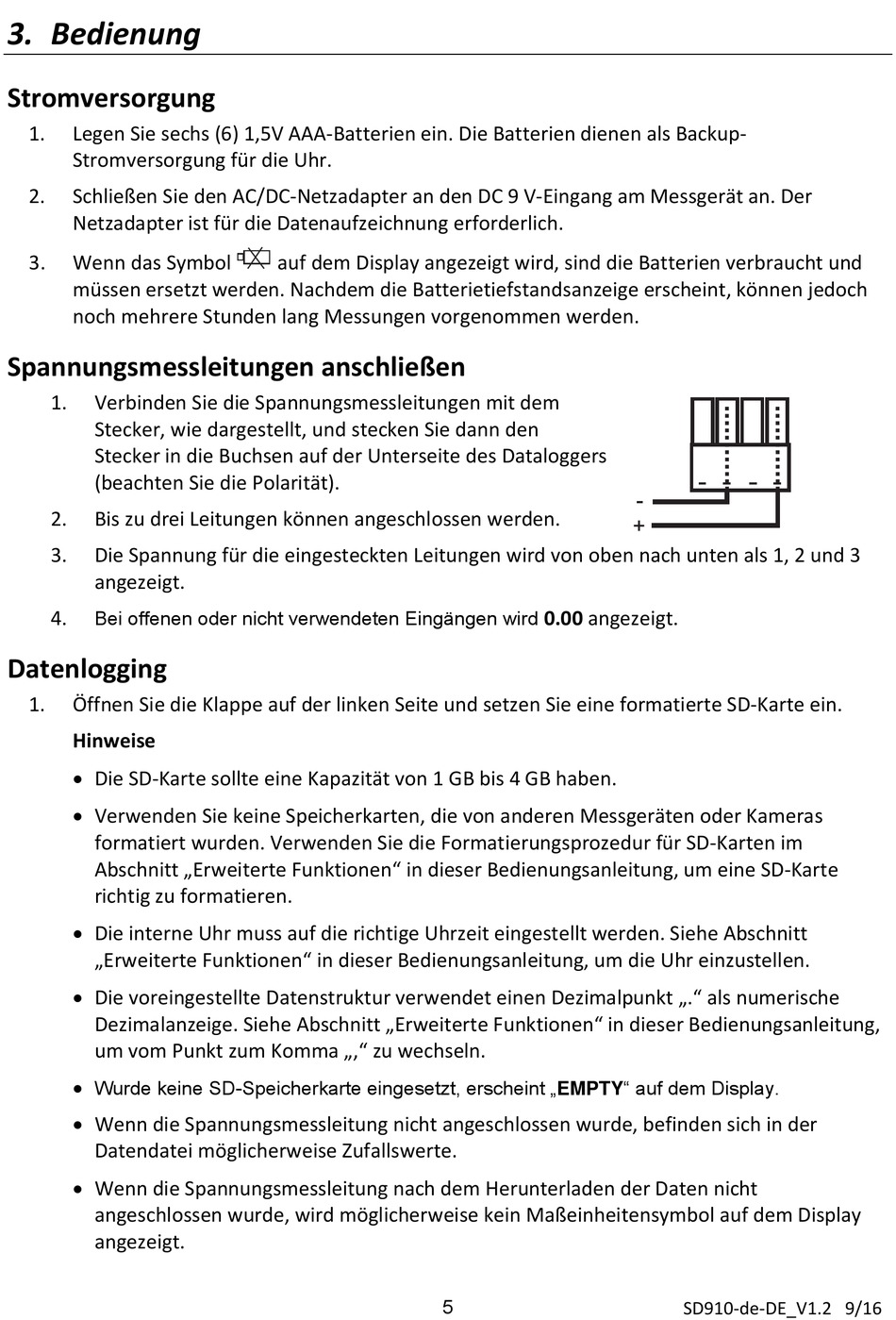

3. Bedienung
Stromversorgung
1.
Legen Sie sechs (6) 1,5V AAA‐Batterien ein. Die Batterien dienen als Backup‐
Stromversorgung für die Uhr.
2.
Schließen Sie den AC/DC‐Netzadapter an den DC 9 V‐Eingang am Messgerät an. Der
Netzadapter ist für die Datenaufzeichnung erforderlich.
3.
Wenn das Symbol
müssen ersetzt werden. Nachdem die Batterietiefstandsanzeige erscheint, können jedoch
noch mehrere Stunden lang Messungen vorgenommen werden.
Spannungsmessleitungen anschließen
1.
Verbinden Sie die Spannungsmessleitungen mit dem
Stecker, wie dargestellt, und stecken Sie dann den
Stecker in die Buchsen auf der Unterseite des Dataloggers
(beachten Sie die Polarität).
2.
Bis zu drei Leitungen können angeschlossen werden.
3.
Die Spannung für die eingesteckten Leitungen wird von oben nach unten als 1, 2 und 3
angezeigt.
Bei offenen oder nicht verwendeten Eingängen wird
4.
Datenlogging
1.
Öffnen Sie die Klappe auf der linken Seite und setzen Sie eine formatierte SD‐Karte ein.
Hinweise
Die SD‐Karte sollte eine Kapazität von 1 GB bis 4 GB haben.
Verwenden Sie keine Speicherkarten, die von anderen Messgeräten oder Kameras
formatiert wurden. Verwenden Sie die Formatierungsprozedur für SD‐Karten im
Abschnitt „Erweiterte Funktionen" in dieser Bedienungsanleitung, um eine SD‐Karte
richtig zu formatieren.
Die interne Uhr muss auf die richtige Uhrzeit eingestellt werden. Siehe Abschnitt
„Erweiterte Funktionen" in dieser Bedienungsanleitung, um die Uhr einzustellen.
Die voreingestellte Datenstruktur verwendet einen Dezimalpunkt „." als numerische
Dezimalanzeige. Siehe Abschnitt „Erweiterte Funktionen" in dieser Bedienungsanleitung,
um vom Punkt zum Komma „," zu wechseln.
Wurde keine SD-Speicherkarte eingesetzt, erscheint „EMPTY" auf dem Display.
Wenn die Spannungsmessleitung nicht angeschlossen wurde, befinden sich in der
Datendatei möglicherweise Zufallswerte.
Wenn die Spannungsmessleitung nach dem Herunterladen der Daten nicht
angeschlossen wurde, wird möglicherweise kein Maßeinheitensymbol auf dem Display
angezeigt.
auf dem Display angezeigt wird, sind die Batterien verbraucht und
0.00 angezeigt.
5
SD910‐de‐DE_V1.2 9/16
