Vigor3100 Serie - Router
1.2 Hardware Installation
1.2 Hardware Installation
Bevor Sie die Konfiguration des Vigors beginnen, überprüfen Sie bitte, ob alle Anschlüsse
korrekt verbunden sind.

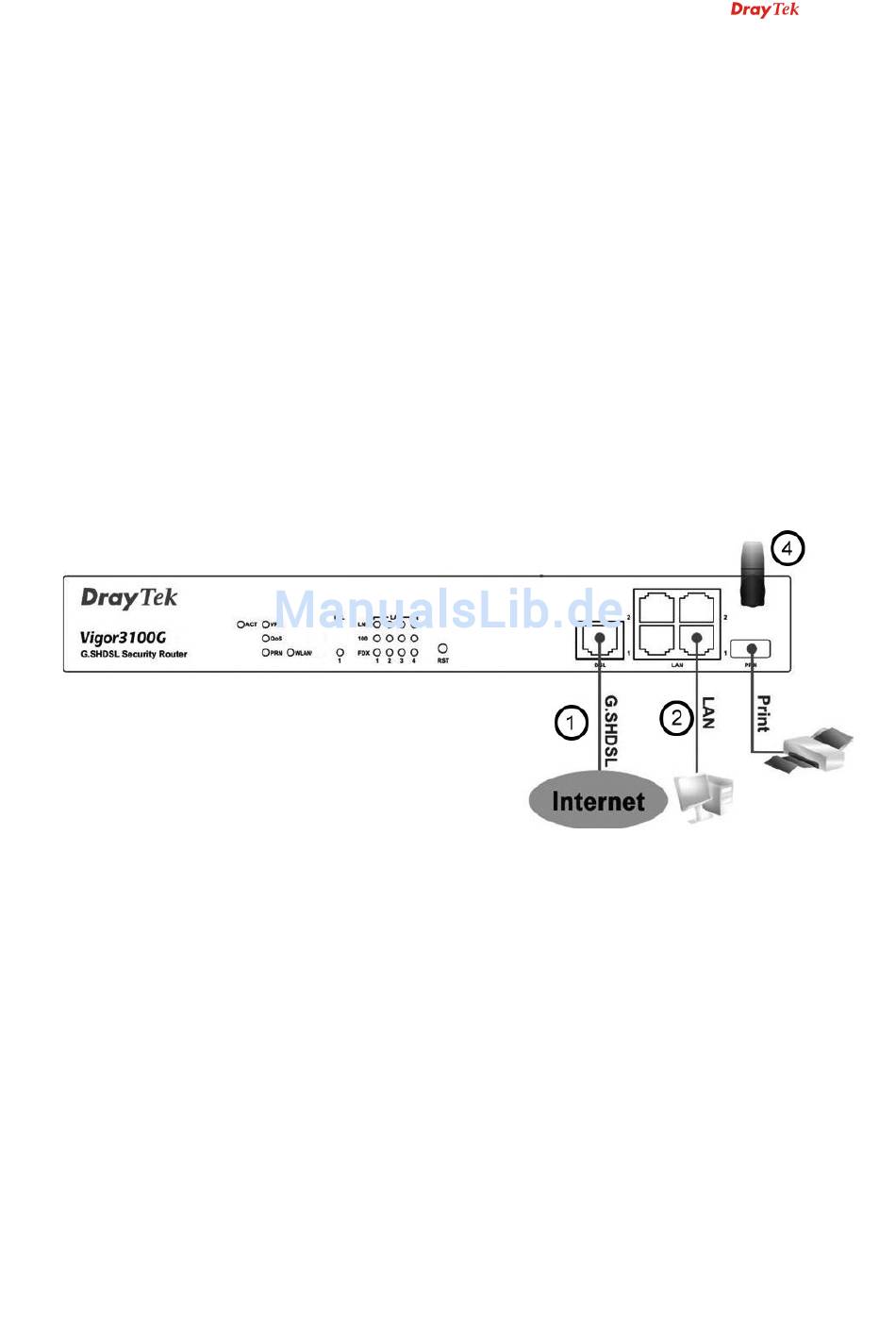

1.Verbinden Sie Ihren Router mit dem SDSL Anschluss Ihres Providers mit dem Netzkabel
(RJ11 auf RJ-45 oder RJ 45 auf RJ 45). Für Deutschland benutzen Sie bitte das TAE auf RJ-
45 Kabel. Schließen Sie den RJ-45 an den DSL-Port Ihres Routers.
2.Verbinden Sie einen beliebigen LAN-Port (P1, P2, P3, P4) mit der Netzwerkkarte Ihres
Computers. Verwenden Sie hierfür das blaue RJ45-Kabel. Sie können bis zu vier PCs direkt
anschließen.
3.Versorgen Sie den Vigor mit Strom. Benutzen Sie den beiliegenden Stromanschluss Kabel..
4.Schalten Sie den Vigor an.
5.Prüfen Sie die ACT sowie die LAN LEDs, um sicher zu gehen, dass alle
Netzwerkverbindungen korrekt angeschlossen sind.
(Detaillierte Informationen zum LED Status finden Sie im Abschnitt 1.1.)
Vigor3100 Serie Benutzerhandbuch
3
