3.8 Laufrad
3.8.1 Achsmutter
Hinteres Laufrad entnehmen
1. Entnehmen Sie den Pedelec-Akku.
2. Bringen Sie die Schaltung in den
Demontagegang.
3. Lösen Sie den Schaltzug vom Hinterrad.
4. Lösen Sie die Achsmuttern, indem Sie
diese mit einem 15er-Maulschlüssel
gegen den Uhrzeigersinn drehen.
5. Nehmen Sie den Riemen/die Kette ab.
6. Entnehmen Sie das Hinterrad.
Hinteres Laufrad einsetzen
1. Montieren Sie den Riemen/die Kette.
2. Setzen Sie das Hinterrad bis zum Anschlag und mittig in die
Ausfallenden ein.
3. Montieren Sie den Schaltzug.
4. Ziehen Sie die Achsmuttern an, indem Sie diese mit einem 15er-Maul-
schlüssel im Uhrzeigersinn drehen. Achten Sie darauf, dass Ihr Laufrad
mittig sitzt.
5. Setzen Sie den Akku wieder ein.
DE-22 Original User Guide | Pedelec Impulse Evo Version 2

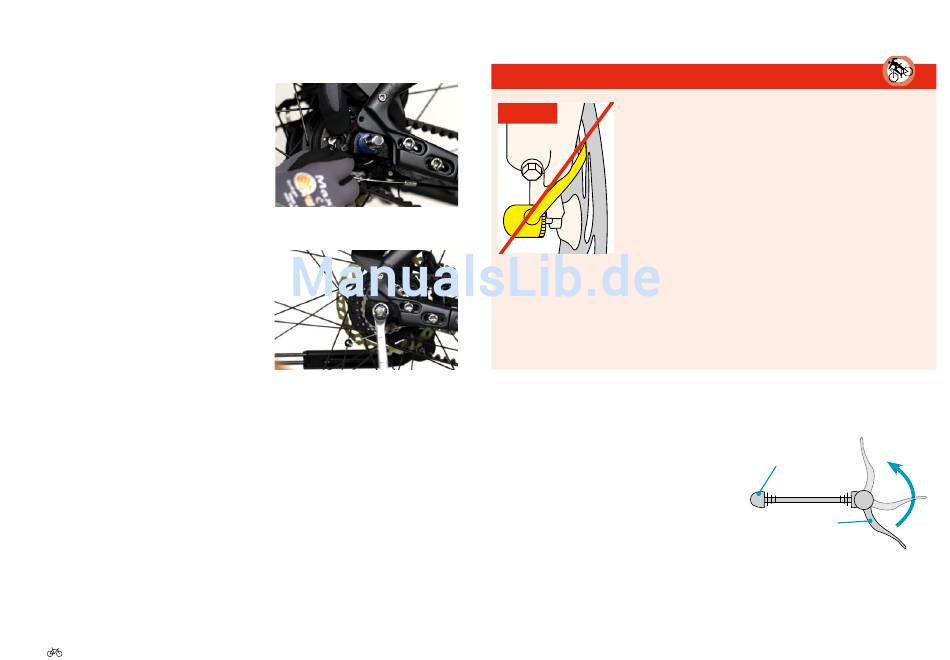

zu 3. Schaltzug vom Hinterrad lösen
zu 4. Achsmuttern lösen
3.8.2 Schnellspanner
*
GEFAHR
Vorderes Laufrad: Der Schnellspannhebel muss
falsch
sich auf der Gegenseite der Bremsscheibe
(falls vorhanden) befinden. Falls sich der
Schnell spannhebel auf der gleichen Seite wie
dieBremsscheibebefindet,bestehtdieGefahr,
dass Schnellspannhebel und Bremsscheibe
kollidieren und das Vorderrad blockieren
(s. Abb.), was schwerste Unfälle zur Folge
haben kann.
Alle Schnellspanner müssen korrekt angezogen sein, bevor Sie losfahren.
Andernfalls können sich damit befestigte Bauteile lösen - passiert das
während der Fahrt, können Sie stürzen. Schwerste Verletzungen können
die Folge sein.
Vorderes Laufrad entnehmen
1. Entnehmen Sie den Pedelec-Akku.
2.   Ö ffnenSiedenSpannhebel,indemSie
ihnum180˚umklappen.AufderInnen-
seite des Hebels ist nun zumeist
„OPEN" zu lesen.
3. Lösen Sie die Einstellmutter, indem Sie diese
leicht gegen den Uhrzeigersinn drehen.
Einstellmutter
Schnellspannhebel
*modellabhängig
