Das Gerät darf nur an ein ordnungsgemäß geerde-
s
tes Stromnetz angeschlossen werden. Steckdose
und Verlängerungskabel müssen einen funktions-
fähigen Schutzleiter besitzen.
Wird bei der Arbeit das Netzkabel beschädigt oder
s
durchtrennt, Kabel nicht berühren und sofort den
Netzstecker ziehen. Gerät niemals mit beschädig-
tem Kabel benutzen.
Kabel immer nach hinten vom Gerät wegführen.
s
Stecker nur bei ausgeschaltetem Gerät in die
s
Steckdose einstecken.
Den Bohrständer nur an isolierten Handgrif-
s
fen anfassen, wenn das Einsatzwerkzeug eine
verborgene Leitung oder das eigene Netzka-
bel treffen kann. Kontakt mit einer spannungs-
führenden Leitung kann Metallteile des Gerätes un-
ter Spannung setzen und zu einem elektrischen
Schlag führen.
Gerät während des Betriebs nie unbeaufsichtigt
s
lassen!
Niemals Kindern die Benutzung des Gerätes ge-
s
statten.
Bosch kann nur dann eine einwandfreie Funktion
s
des Gerätes zusichern, wenn das für dieses Gerät
vorgesehene Original-Zubehör verwendet wird.

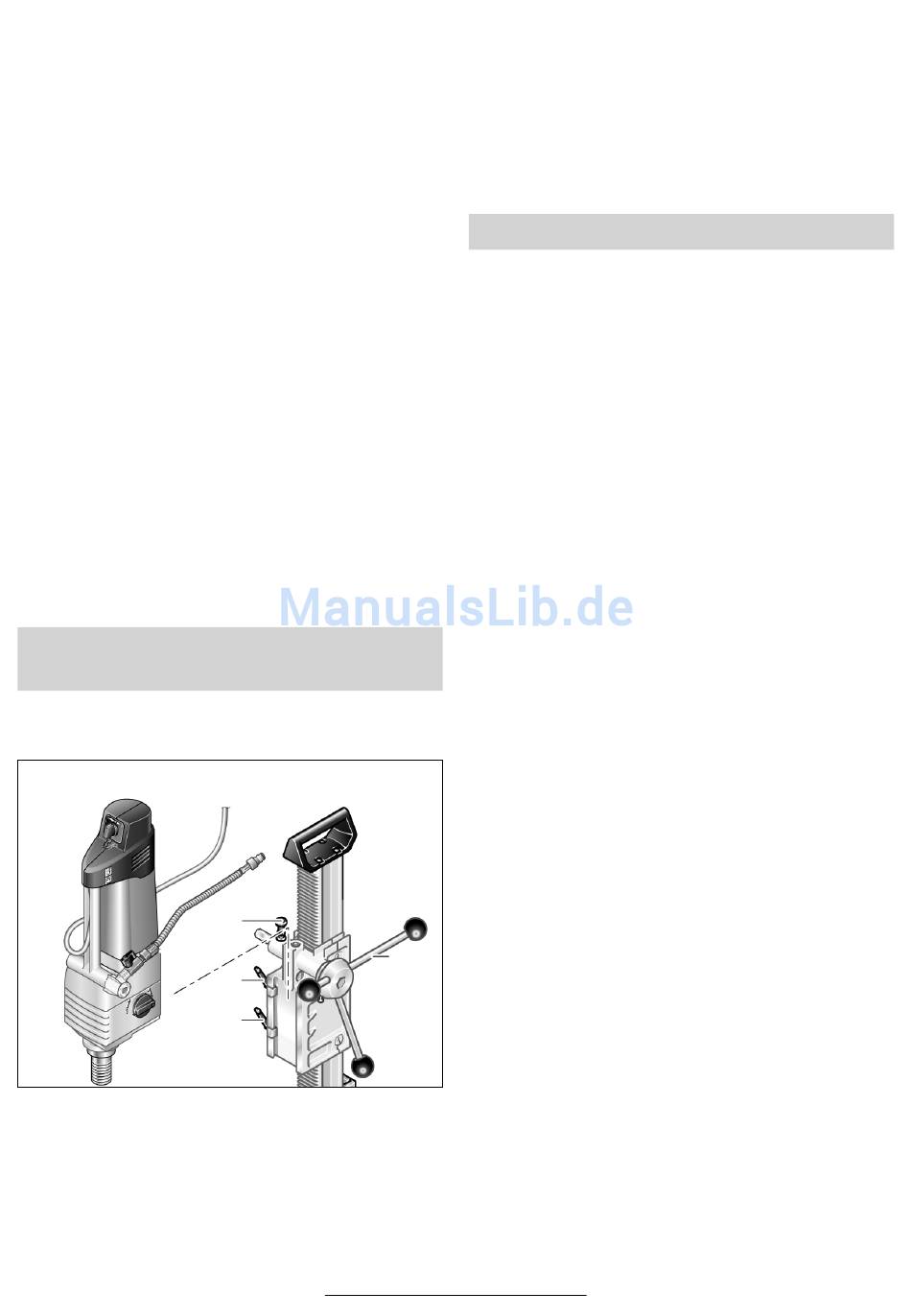

Einspannen in Diamantbohrständer
S 500 A
Die Sicherheits- und Arbeitshinweise für den ver-
wendeten Bohrständer sind strikt zu beachten!
Knebelgriffe 22 und 23 lösen. Dabei darauf achten,
dass die Vorschubkurbel 5 durch die Arretierung 21
blockiert wird.
Gerät von oben in die Schwalbenschwanzführung bis
zum Anschlag einsetzen. Knebelgriffe 22 und 23 wie-
der festziehen.
1 609 929 C90 • (02.07) T
21
22
23
Netzkabel und Wasserschlauch des Gerätes in die
Halterungen an der Geräteaufnahme des Bohrstän-
ders einlegen.
Beim Entnehmen des Gerätes in umgekehrter Reihen-
folge vorgehen.
Werkzeug einsetzen/wechseln
Vor allen Arbeiten am Gerät, in Arbeitspausen
sowie bei Nichtgebrauch Gerät durch Einrasten
der Vorschubarretierung 21 gegen unbeabsich-
tigtes Bewegen sichern.
Werkzeug einsetzen
R 1/2"-Bohrkrone in die Bohrspindel 16 einschrauben
oder 1 1/4"-UNC-Bohrkrone auf die Bohrspindel 16
aufschrauben.
Bohrkrone auf festen Sitz prüfen.
s
Das Einlegen eines Kupferrings 15 (Zubehör) zwischen
Bohrspindel und 1 1/4"-UNC-Bohrkrone erleichtert
das Lösen der Bohrkrone bei der Werkzeugentnahme.
Mit einem Adapter (Zubehör) können auch SDS-DI-
Bohrkronen verwendet werden.
Werkzeug entnehmen
Die Bohrkrone kann bei längerem Betrieb des Ge-
s
rätes heiß werden. Beim Wechseln der Bohrkrone
Schutzhandschuhe tragen.
Einen Gabelschlüssel SW 36 am Zweikant der Bohr-
spindel 16 ansetzen, einen zweiten an der Bohrkrone
14 (1 1/4"-UNC-Bohrkrone: SW 41; R 1/2"-Bohr-
krone: SW 22). Die Bohrkrone durch Gegendrehen
der Gabelschlüssel lösen.
5
Deutsch–2
