Maskinen må kun tilsluttes et korrekt jordet strøm-
s
net. Stikdåse og forlængerledning skal være forsy-
net med en funktionsdygtig jordledning.
Hvis strømkablet beskadiges eller skæres over un-
s
der arbejdet, må kablet ikke berøres, og netstikket
skal straks trækkes ud. Maskinen må aldrig benyt-
tes med et beskadiget kabel.
Ledningen skal altid føres bagud fra maskinen.
s
Maskinen skal altid være slukket, når stikket sættes
s
i stikdåsen.
Hold altid borestanderen i isolerede hånd-
s
greb, hvis der udføres arbejde, hvor indsa-
tsværktøjet kan komme til at ramme en skjult
ledning eller maskinens eget kabel. Kontakt
med en spændingsførende ledning kan sætte ma-
skinens metaldele under spænding, hvilket kan
føre til elektrisk stød.
Lad aldrig maskinen være uden opsyn under drif-
s
ten!
Maskinen må aldrig benyttes af børn.
s
Bosch kan kun sikre en korrekt funktion, hvis der
s
benyttes originalt tilbehør.

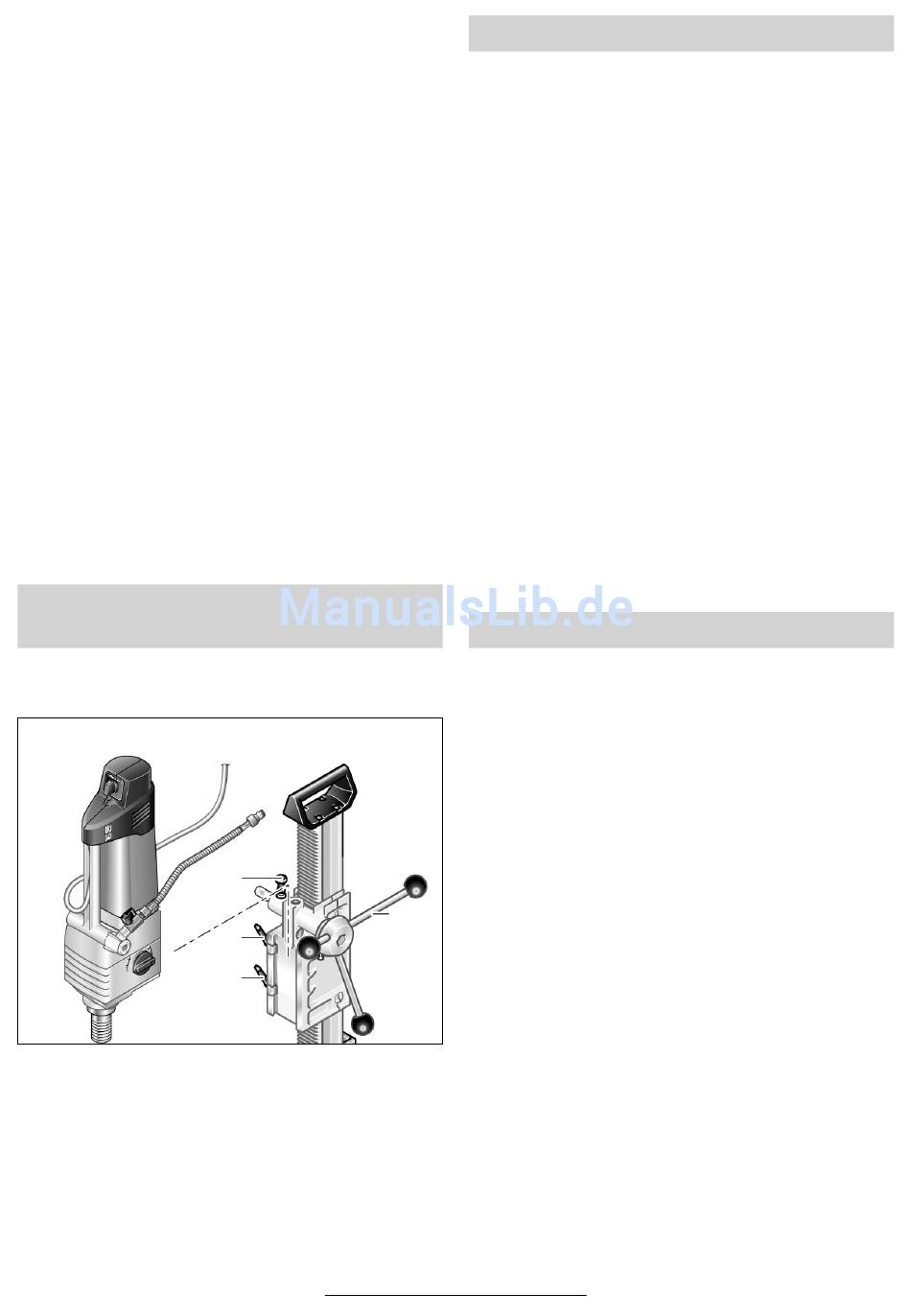

Ispænding i diamantborestander
S 500 A
Sikkerheds- og arbejdsforskrifterne for den be-
nyttede borestander skal overholdes meget nøje!
Løsne spændegrebene 22 og 23 . Vær opmærksom på,
at fremføringskrumtappen 5 blokeres af arreteringen 21 .
Anbring maskinen foroven i svalehaleføringen og tryk
den helt fast. Spænd spændegrebene 22 og 23 igen.
Anbring maskinens netkabel og vandslange i borestan-
derens holdere.
Maskinen tages ud i omvendt rækkefølge.
1 609 929 C90 • (02.07) T
21
22
23
Isætning/udskiftning af værktøj
Maskinen sikres mod utilsigtet bevægelse ved at
blokere arreteringen 21, før ethvert arbejde på-
begyndes, før arbejdspauser indledes samt når
maskinen ikke er i brug.
Isætning af værktøj
Skru R 1/2"-borekronen ind i borespindlen 16 eller
skru 1 1/4"-UNC-borekronen fast på borespindlen 16.
Kontrollér at borekronen sidder fast.
s
Placering af en kobberring 15 (tilbehør) mellem bore-
pindel og 1 1/4"-UNC-borekrone gør det nemmere at
løsne borekronen, når værktøjet skal udskiftes.
Med en adapter (tilbehør) er det også muligt at benytte
SDS-DI-borekroner.
Udskiftning af værktøj
Borekronen kan blive varm, hvis den benyttes i
s
længere tid. Brug beskyttelseshandsker, når bore-
kronen skiftes.
Anbring en gaffelnøgle SW 36 på borespindlens 16 to-
kant og en anden gaffelnøgle på borekronen 14
(1 1/4"-UNC-borekrone: SW 41; R 1/2"-borekrone:
SW 22). Borekronen løsnes ved at dreje gaffelnøglen i
modret retning.
Vandtilførsel/-opsugning
Bor ikke uden vandkøling! Afbrydes vandtilførs-
len i længere tid, kan borekronen beskadiges el-
ler blokeres i boringen.
Vandtilførsel
Vandafspærringshanen 18 lukkes. Vandledningen til-
sluttes hanetilslutningsstykket 2 . Det er muligt at be-
nytte en vandledning fra en mobil vandtrykbeholder
(tilbehør) eller en stationær vandtilslutning.
Vandopsugning
Til opfangning af vandet fra boringen benyttes en
5
vandopfangningsring (tilbehør) og en universalsuger.
Anbring vandopfangningsringen 11 med holdeanord-
ningen 9 i borestanderens støttevinkel 7 . Spænd ring-
skruerne 8 så meget, at vandopfangningsringen sid-
der tæt på væggen. Stik universalsugerens slange fast
på vandopfangningsringens sugestuds 12 .
Ændres borevinklen eller bores der med små diame-
tre, skal der isættes et nyt paklåg 13 i vandopfang-
ningsringen.
Vandopfangningsringen 11 kan drejes i holderen for at
positionere sugestudsen 12 optimalt. Dette gøres ved
at løsne spændearmen 10 , dreje vandopfangningsrin-
gen i spændebåndet i den ønskede position og lukke
spændearmen 10 igen.
