O aparelho só deve ser ligado à uma rede de cor-
s
rente devidamente ligada à terra. A tomada e o
cabo de extensão devem possuir um conductor de
protecção em funcionamento.
Caso o cabo de rede for danificado ou cortado du-
s
rante o trabalho, não toque no cabo. Tire imediata-
mente a ficha da tomada. Jamais utilizar o aparelho
com um cabo danificado.
Sempre conduzir o cabo para trás da máquina.
s
Apenas introduzir a ficha na tomada quando o
s
aparelho estiver desligado.
Só segurar a coluna de perfuração pelos pu-
s
nhos isolados, quando a ferramenta possa
entrar em contacto com tubulações escondi-
das ou o próprio cabo de rede. O contacto com
um fio que conduza tensão pode colocar sob ten-
são as partes de metal do aparelho e levar a um
choque eléctrico.
Jamais deixar o aparelho sem vigilância durante o
s
funcionamento!
Jamais permitir que crianças utilizem o aparelho.
s
A Bosch só pode assegurar um funcionamento
s
perfeito do aparelho, se para este aparelho foram
utilizados acessórios originais previstos para tal.

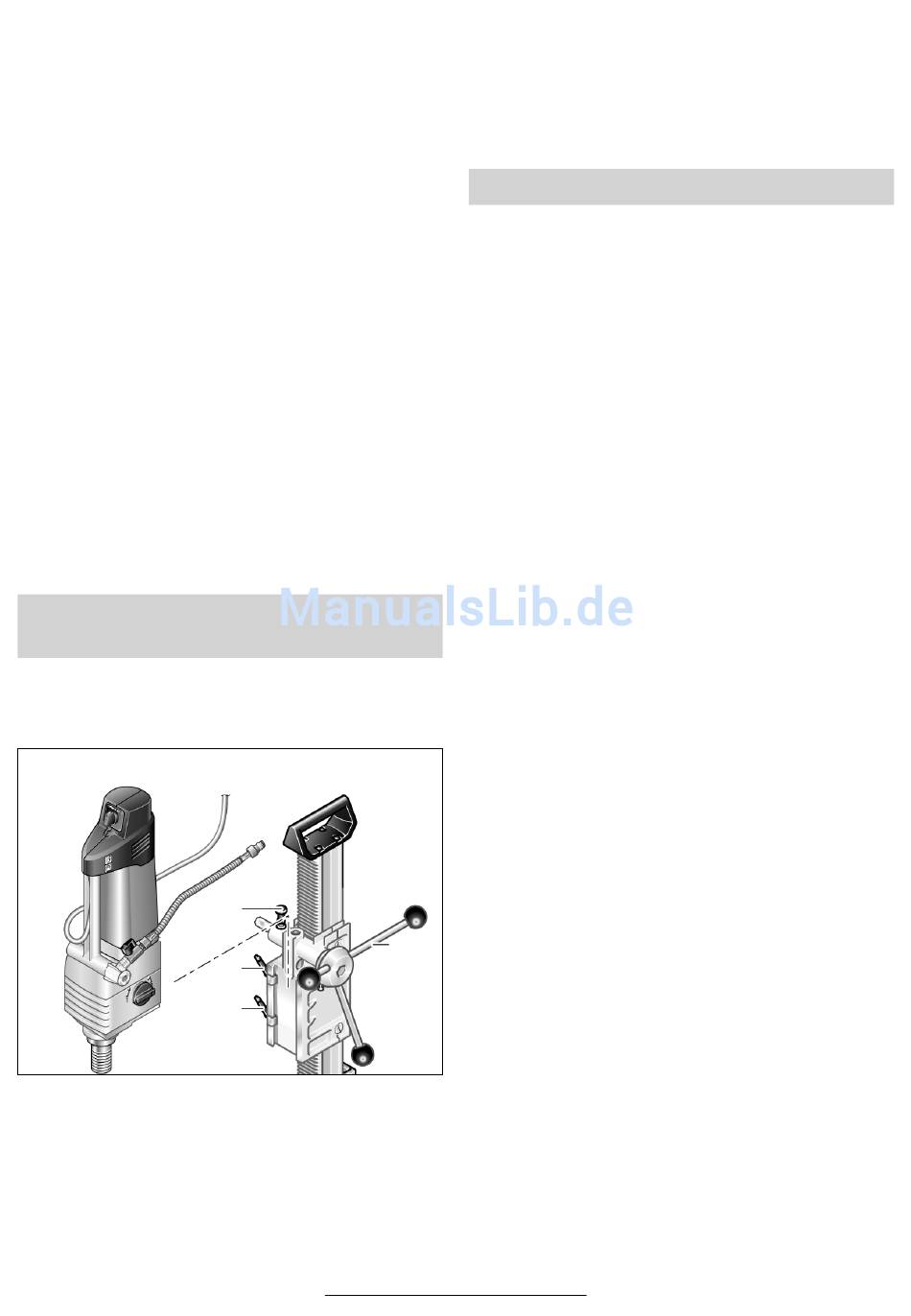

Montar na coluna para berbequim
com ponta de diamante S 500 A
As indicações de segurança e de trabalho para a
coluna de perfuração utilizada devem ser obser-
vadas a risca!
Soltar os punhos de borboleta 22 e 23 . Observe que
a manivela de avanço 5 seja bloqueada pelo bloqueio
21 .
Colocar o aparelho por cima, completamente no guia
de rabo de andorinha. Apertar novamente os punhos
de borboleta 22 e 23 .
1 609 929 C90 • (02.07) T
21
22
23
Introduzir o cabo de rede e a mangueira de água do
aparelho nos suportes na admissão da coluna de per-
furação.
Proceder na sequência contrária ao retirar o aparelho.
Introduzir/substituir a ferramenta
Antes de todos os trabalhos no aparelho, duran-
te pausas de trabalho, assim como quando não
é utilizado, o aparelho deve ser protegido contra
movimentos involuntários travando o bloqueio
de avanço 21.
Colocar ferramenta
Atarraxar a coroa de perfuração R 1/2" no veio de per-
furação 16 ou atarraxar a coroa de perfuração 1 1/4"-
UNC sobre o veio de perfuração 16.
Verificar se a coroa de perfuração está correcta-
s
mente posicionada.
Colocando um anel de cobre 15 (acessório) entre o
veio de perfuração e a coroa de perfuração 1 1/4"-
UNC é mais fácil soltar a coroa de perfuração ao retirar
a ferramenta.
Com auxílio de um adaptador (acessório), também
podem ser utilizadas coroas de perfuração SDS-DI.
Retirar a ferramenta
A coroa de perfuração pode tornar-se quente du-
s
rante uma utilização prolongada. Usar luvas de
protecção ao substituir a coroa de perfuração.
Aplicar uma chave de forqueta SW 36 no veio de per-
furação 16 , e uma segunda na coroa de perfuração 14
(Coroa de perfuração 1 1/4"-UNC: SW 41; coroa de
perfuração R 1/2": SW 22). Soltar a coroa de perfura-
ção girando a chave de forqueta.
5
Português–2
