TR-512

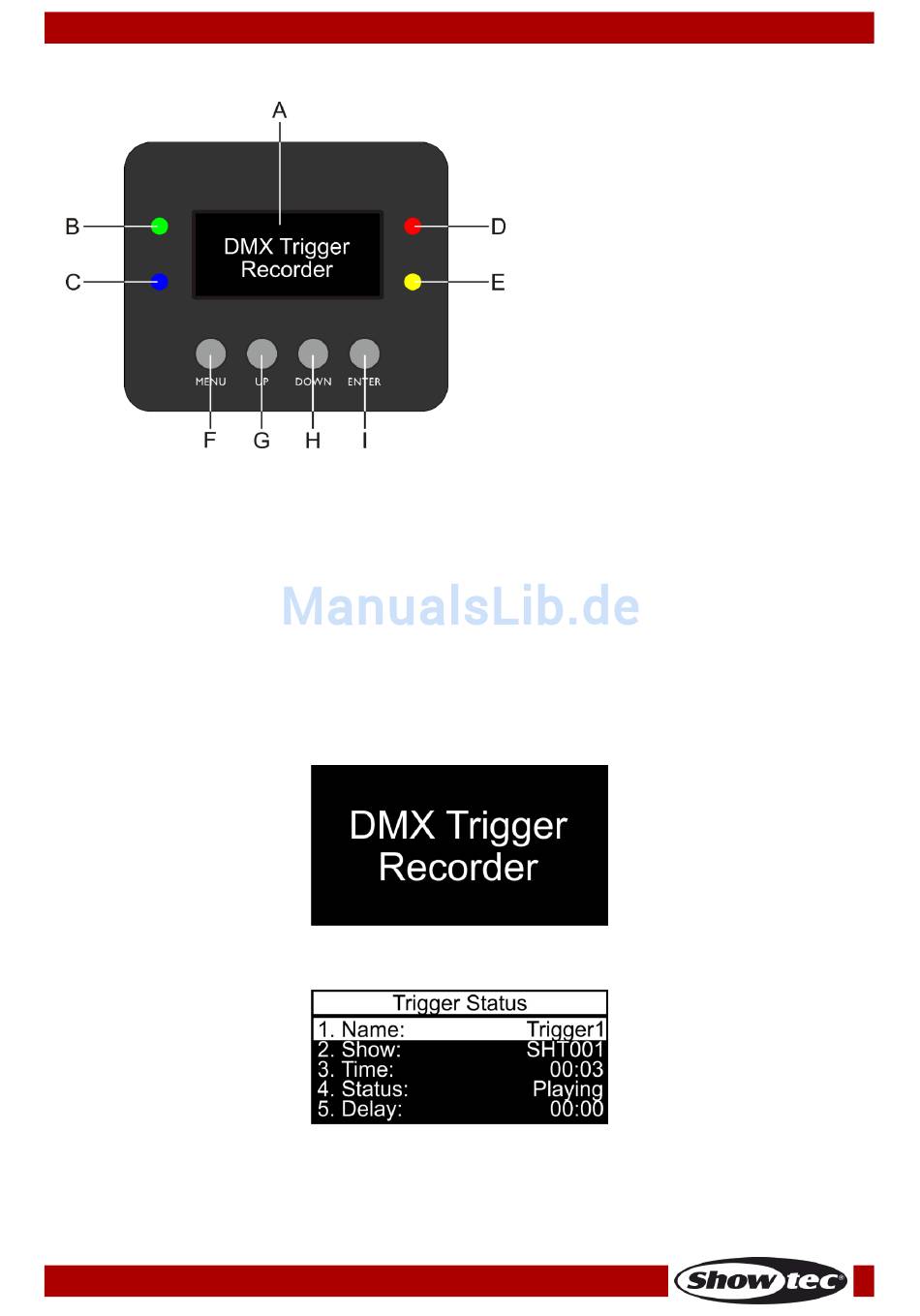

Bedienfeld
Kontrollmodus
Der TR-512 ist an den Controller angeschlossen und reagiert auf das von ihm ausgegebene DMX-Signal.
Steuerung:
Skönnen den TR-512 über Ihren Lichtcontroller bedienen.
Hinweis: Beim Einschalten erkennt der TR-512 automatisch, ob er DMX-512-Daten empfängt. Die „LED"
des Bedienfelds blinkt nur, wenn am DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
●
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
●
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hauptmenü-Optionen
01) Nach dem Einschalten wird der Startbildschirm angezeigt:
02) Wenn Sie nun eine externe Trigger-Taste oder UP/DOWN drücken, zeigt das Gerät den aktuell aktiven
Triggerstatus an. Scrollen Sie mit UP/DOWN durch die 6 Trigger:
03) Halten Sie MENU 2 Sekunden lang gedrückt, um zum Startbildschirm zurückzukehren (überall im Menü
möglich).
Bestellnummer: 50825
A) LCD-Display
B) LED-Anzeige
Aufnehmen/Wiedergeben
C) LED-Anzeige DMX-Eingang/Trigger
D) LED-Anzeige SD-Aktivität
E) Power-LED
F) MENU-Taste
G) UP-Taste
H) DOWN-Taste
I) ENTER-Taste
Abb. 03
9
