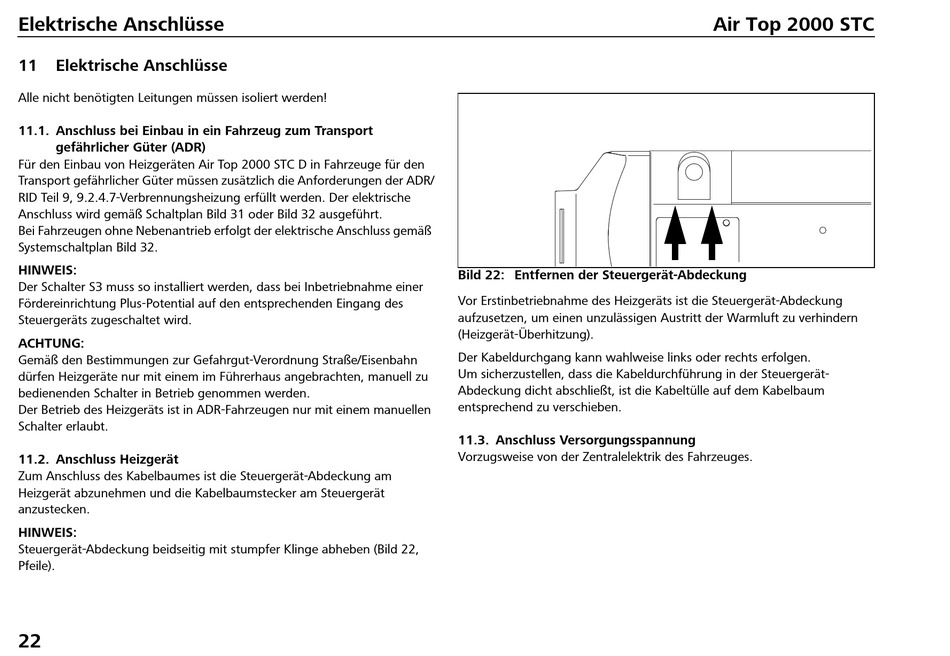

Elektrische Anschlüsse
11
Elektrische Anschlüsse
Alle nicht benötigten Leitungen müssen isoliert werden!
11.1. Anschluss bei Einbau in ein Fahrzeug zum Transport
gefährlicher Güter (ADR)
Für den Einbau von Heizgeräten Air Top 2000 STC D in Fahrzeuge für den
Transport gefährlicher Güter müssen zusätzlich die Anforderungen der ADR/
RID Teil 9, 9.2.4.7-Verbrennungsheizung erfüllt werden. Der elektrische
Anschluss wird gemäß Schaltplan Bild 31 oder Bild 32 ausgeführt.
Bei Fahrzeugen ohne Nebenantrieb erfolgt der elektrische Anschluss gemäß
Systemschaltplan Bild 32.
HINWEIS:
Der Schalter S3 muss so installiert werden, dass bei Inbetriebnahme einer
Fördereinrichtung Plus-Potential auf den entsprechenden Eingang des
Steuergeräts zugeschaltet wird.
ACHTUNG:
Gemäß den Bestimmungen zur Gefahrgut-Verordnung Straße/Eisenbahn
dürfen Heizgeräte nur mit einem im Führerhaus angebrachten, manuell zu
bedienenden Schalter in Betrieb genommen werden.
Der Betrieb des Heizgeräts ist in ADR-Fahrzeugen nur mit einem manuellen
Schalter erlaubt.
11.2. Anschluss Heizgerät
Zum Anschluss des Kabelbaumes ist die Steuergerät-Abdeckung am
Heizgerät abzunehmen und die Kabelbaumstecker am Steuergerät
anzustecken.
HINWEIS:
Steuergerät-Abdeckung beidseitig mit stumpfer Klinge abheben (Bild 22,
Pfeile).
22
Bild 22: Entfernen der Steuergerät-Abdeckung
Vor Erstinbetriebnahme des Heizgeräts ist die Steuergerät-Abdeckung
aufzusetzen, um einen unzulässigen Austritt der Warmluft zu verhindern
(Heizgerät-Überhitzung).
Der Kabeldurchgang kann wahlweise links oder rechts erfolgen.
Um sicherzustellen, dass die Kabeldurchführung in der Steuergerät-
Abdeckung dicht abschließt, ist die Kabeltülle auf dem Kabelbaum
entsprechend zu verschieben.
11.3. Anschluss Versorgungsspannung
Vorzugsweise von der Zentralelektrik des Fahrzeuges.
Air Top 2000 STC
