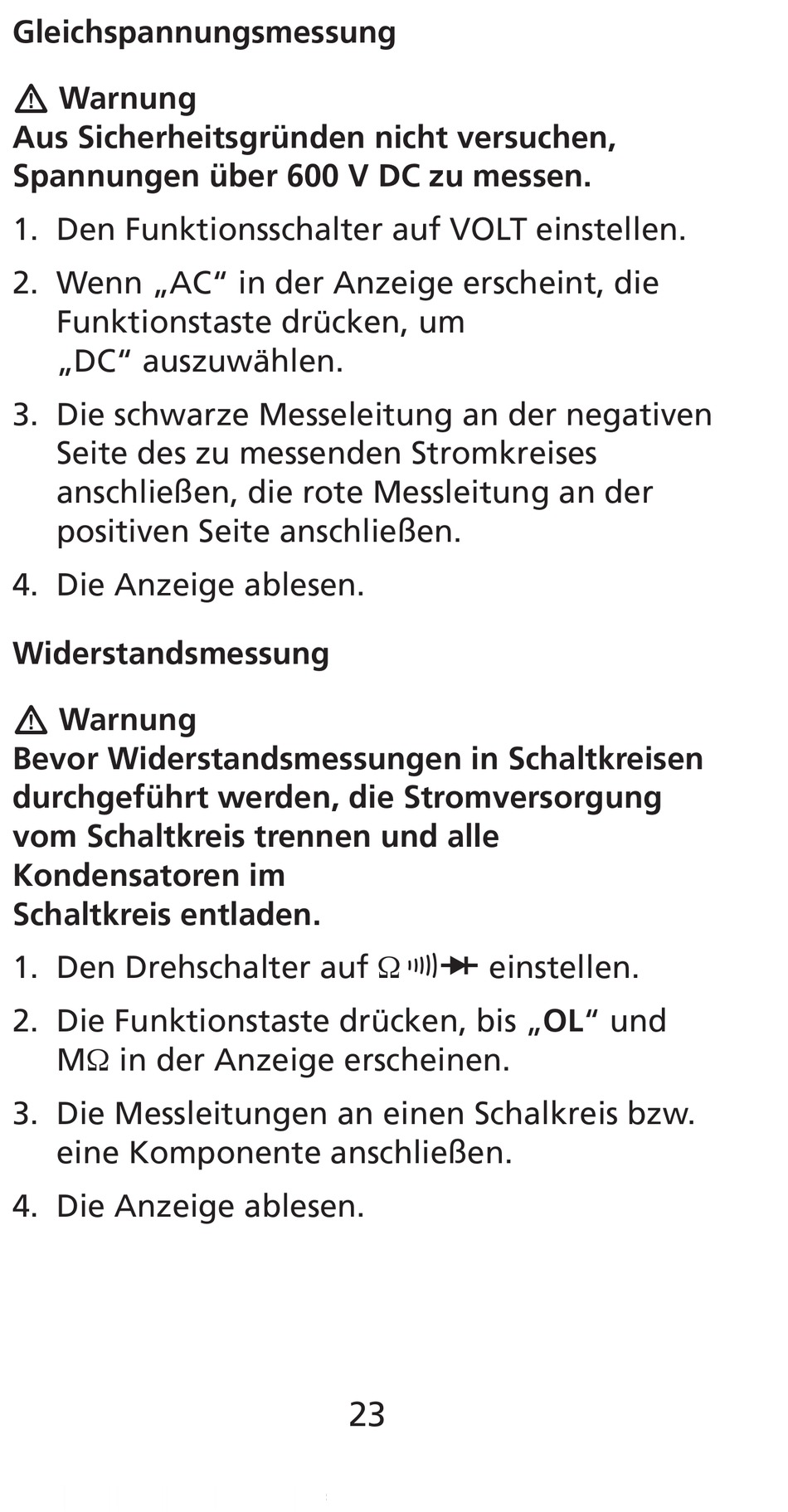

Gleichspannungsmessung; Widerstandsmessung - Amprobe DM78C Bedienungshandbuch

gleichspannungsmessung

� Warnung
Aus Sicherheitsgründen nicht versuchen,
Spannungen über 600 V DC zu messen.
. Den Funktionsschalter auf VolT einstellen.
2. wenn „AC" in der Anzeige erscheint, die
Funktionstaste drücken, um
„DC" auszuwählen.
3. Die schwarze Messeleitung an der negativen
Seite des zu messenden Stromkreises
anschließen, die rote Messleitung an der
positiven Seite anschließen.
4. Die Anzeige ablesen.

Widerstandsmessung

� Warnung
Bevor Widerstandsmessungen in Schaltkreisen
durchgeführt werden, die Stromversorgung
vom Schaltkreis trennen und alle
kondensatoren im
Schaltkreis entladen.
. Den Drehschalter auf ٠�� einstellen.
2. Die Funktionstaste drücken, bis „oL" und
MΩ in der Anzeige erscheinen.
3. Die Messleitungen an einen Schalkreis bzw.
eine Komponente anschließen.
4. Die Anzeige ablesen.
23
