Dynamic LED

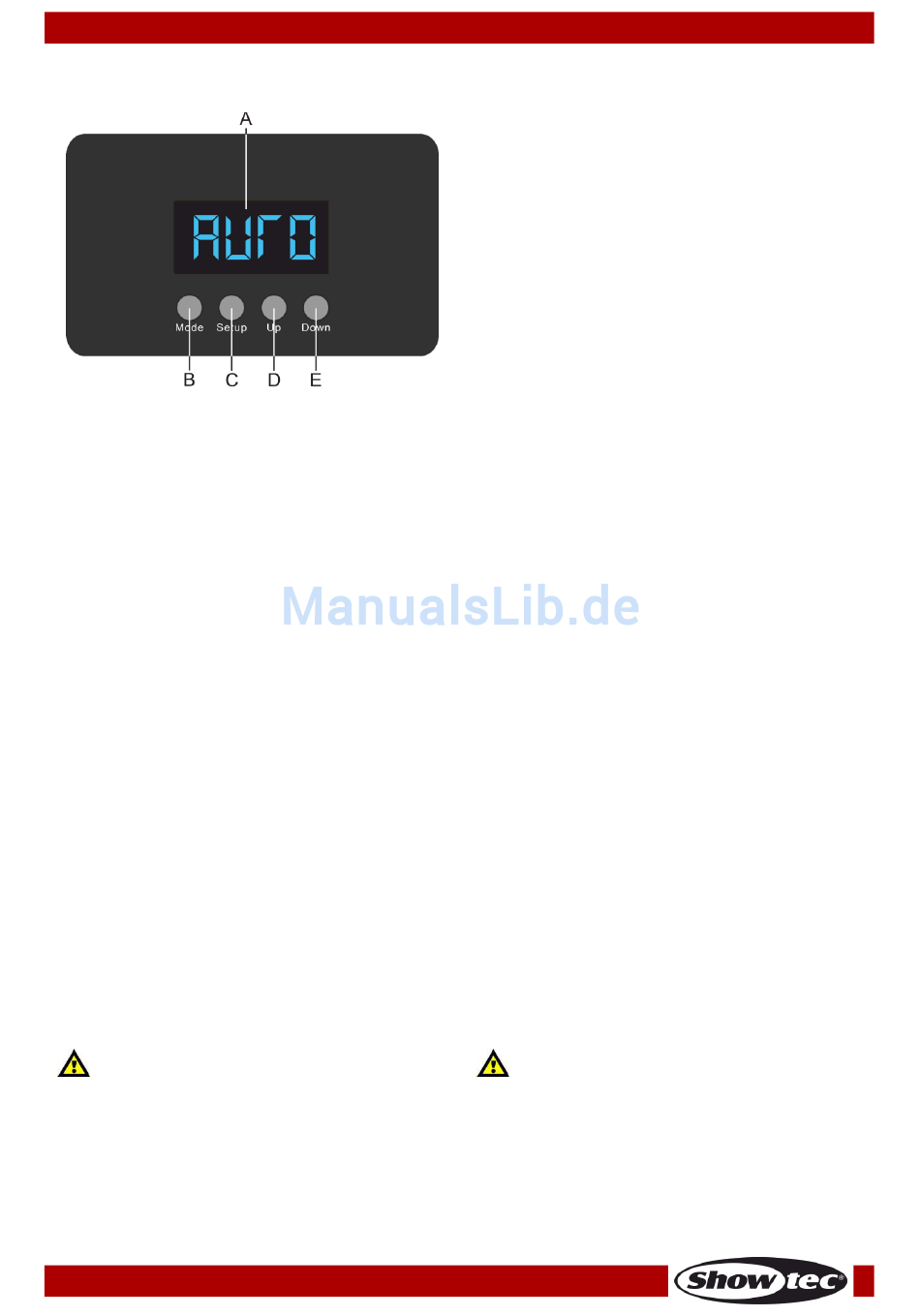

Bedienfeld
Kontrollmodus
Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit
einem Controller verbunden ist.
Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse
auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.)
DMX-Adresszuweisung
Mit dem Bedienfeld auf der Rückseite des Geräts können Sie dem Gerät eine DMX-Adresse zuweisen. Das
ist der erste Kanal, über den der Dynamic vom Controller angesteuert wird.
Achten Sie bei der Verwendung eines Controllers darauf, dass das Gerät 3 Kanäle hat.
Die DMX-Adresse muss unbedingt richtig eingestellt werden, wenn Sie mehrere Dynamics verwenden.
Daher sollte die DMX-Adresse des ersten Dynamics 1(d001) sein; die DMX-Adresse des zweiten Dynamics
sollte 1+3=4 (d004) sein; die DMX-Adresse des dritten Dynamics sollte 4+3=7 (d007) sein, etc. Stellen Sie
sicher, dass sich die Kanäle nicht überschneiden, damit jeder einzelne Dynamic korrekt angesteuert
werden kann. Wenn zwei oder mehreren Dynamics ähnliche Adressen zugewiesen werden, reagieren sie
entsprechend ähnlich.
Steuerung:
Nachdem Sie allen Geräten eine Adresse zugewiesen haben, können Sie sie nun mit Ihrem Lichtpult
ansteuern.
Hinweis: Beim Einschalten erkennt der Dynamic automatisch, ob er DMX 512-Daten empfängt. Die „LED"
des Bedienfelds blinkt nur, wenn am DMX-Eingang Daten empfangen werden.
Falls keine Daten empfangen werden, könnte eines der folgenden Probleme vorliegen:
•
Das XLR-Kabel des Controllers ist nicht an den entsprechenden Eingang des Geräts angeschlossen.
•
Der Controller ist ausgeschaltet oder funktioniert nicht richtig, das Kabel oder der Stecker
funktionieren nicht richtig oder die Pole im Eingangsstecker sind vertauscht.
Hinweis: Am letzten Gerät muss ein XLR-Endstecker mit einem Widerstand von 120 Ohm angebracht
werden, um die korrekte Steuerung über die DMX-Datenübertragungsleitung zu gewährleisten.
Display aus nach 35 Sekunden
Wenn 35 Sekunden lang keine Taste betätigt wird, wird das Display deaktiviert.
Drücken Sie Mode, Setup, Up oder Down, um das Display zu aktivieren.
Das Display wird nun wieder aktiviert.
Bestellnummer: 43056
A) LED-Display
B)
Mode-Taste
C) Setup-Taste
D) Up-Taste
E)
Down-Taste
12
Abb. 05
