MHZ K_OAX 90 Montageanleitung Seite 14

Montageanleitung
Beschattung k_oax I
K_OAX 90 / 132 / 180

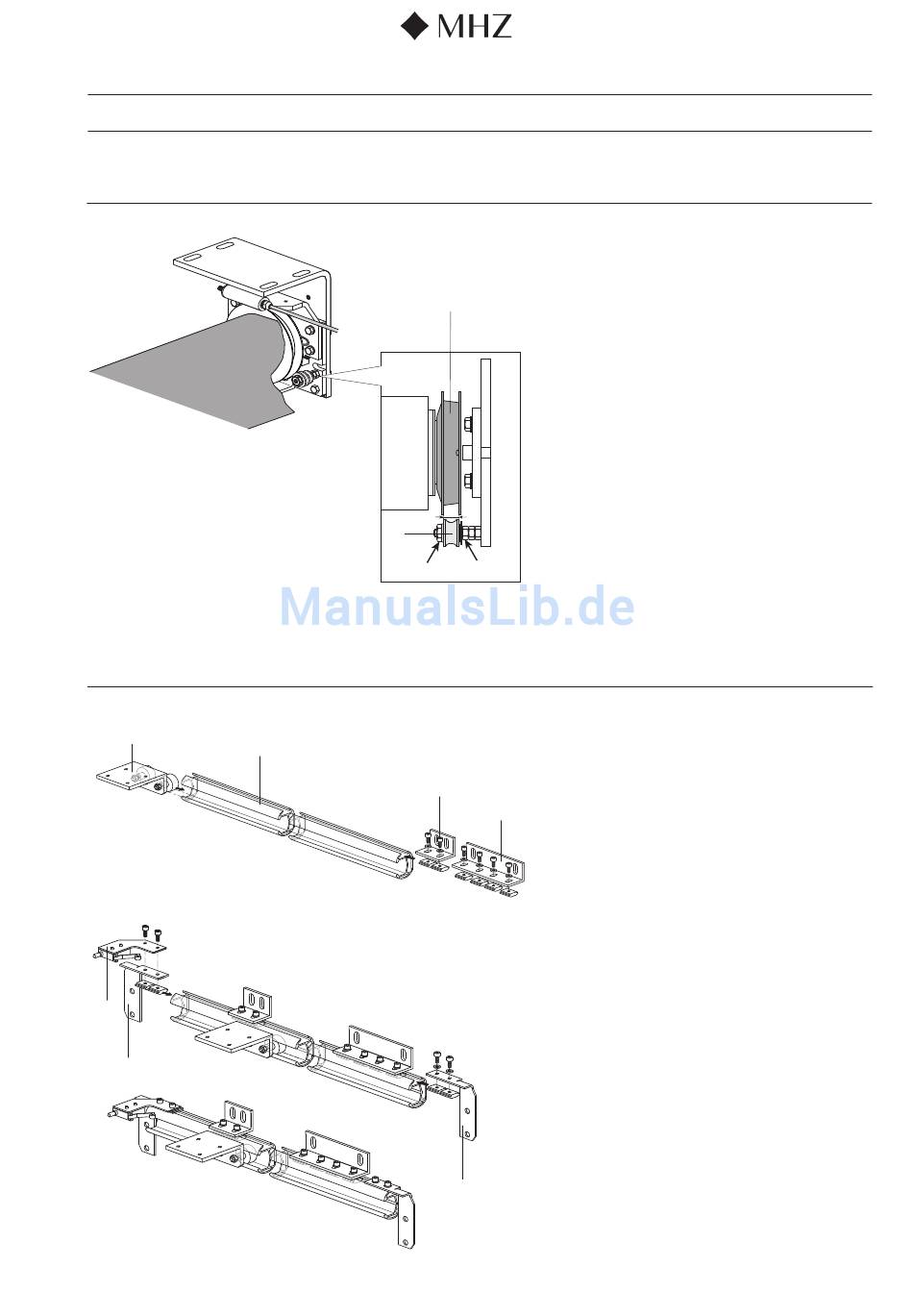

5. Feinjustierung Laufrolle
6. Montage Führungsschiene k_oax 90 / 132
6.1
27
29
6.2
31
30
14
Laufrolle (25) muss sich innerhalb der Seilscheiben-
flanken (26) bewegen (beidseitig). Wenn dies nicht
der Fall ist, können Sie die Laufrollenposition ändern.
26
Um die voreingestellte Laufrollenposition zu ändern,
sind die beiden mit Pfeilen gekennzeichneten Sechs-
kantmuttern SW17 u. SW13 zu lösen. Die Einstellung
mit Skt-Mutter SW17 vornehmen und mit Skt-Mutter
SW13 wieder kontern.
25
SW17 SW13
28
28.1
Laufwagen (27) und Montagewinkel (28) (bei Anlagen
Ausfall > 200 cm) mit den Nutensteinen in die Füh-
rungsschiene (29) einschieben.
Bei gekoppelter Führungsschiene Einsatz Montage-
winkel (28.1) am Kopplungspunkt.
Halterung (30) mit Nutensteinen, Zylinderschrauben
an Führungsschiene links und rechts anschrauben.
Auf der Motorseite wird mit der Halterung der End-
schalterwinkel (31) befestigt.
30
Ausgabe 06.2017
Technische Änderungen vorbehalten I
