Montageanleitung
26
27
28
29

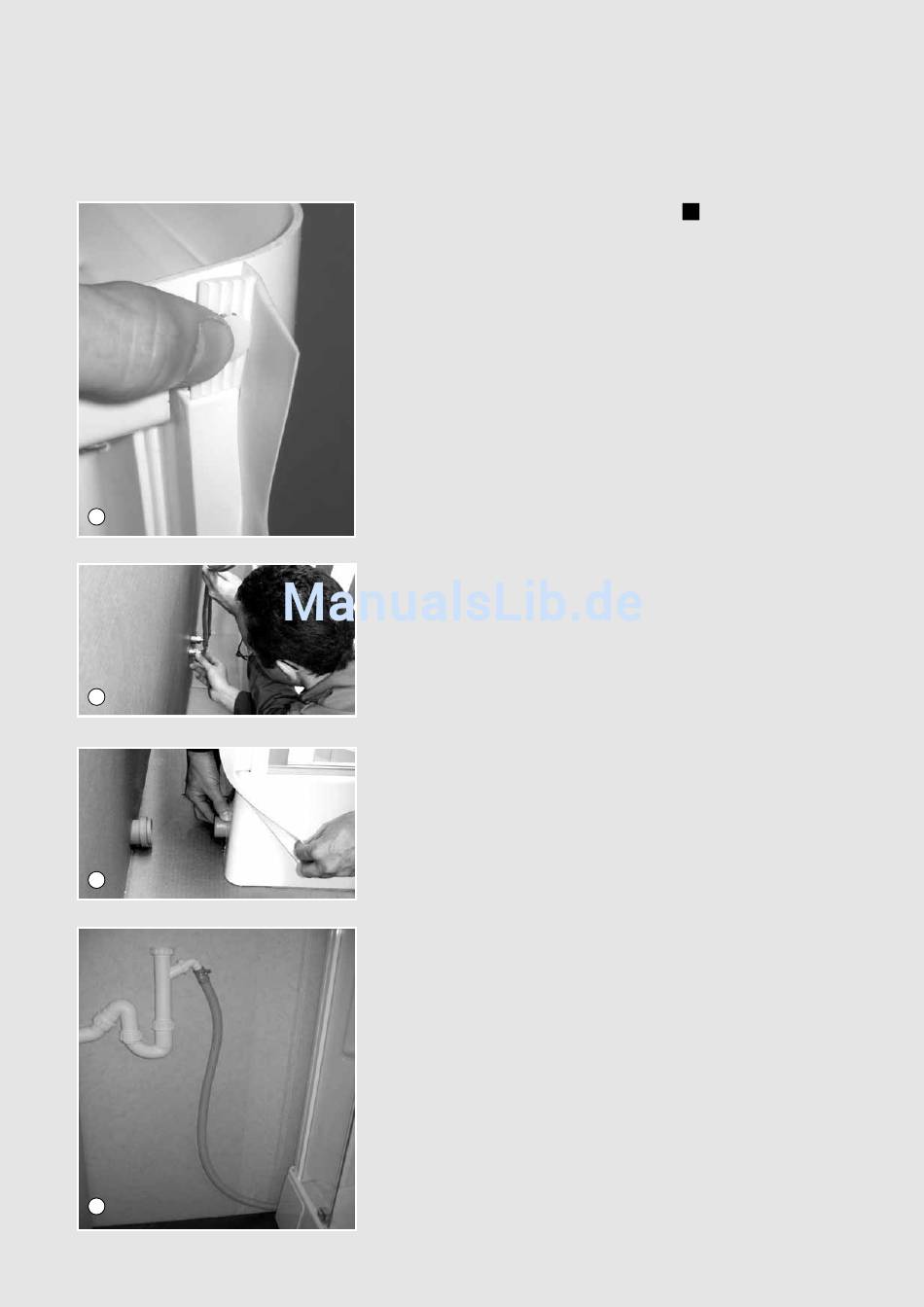

26. Bei Komplettduschen mit Dach Dichtlippe
mit Kunststoffniet am Dach fixieren.
27. Duschkabine an Aufstellort schieben und
Wasseranschluss herstellen.
28. Duschkabine an Hauswand schieben.
Hierbei Abwasseranschluss herstellen.
Flexible Dichtlippe zur Seite schieben.
(entfällt für Ausführung mit Pumpe)
29. Bei Ausführung mit Pumpe den Entlee-
rungsschlauch der Pumpe (Innendurch-
messer 19mm) an Entwässerungssystem
anschließen.
Die maximale Förderhöhe der Pumpe
beträgt 1,50 m. Der Entleerungsschlauch
kann, bei waagrechter Verlegung, bis zu
12m verlängert werden. Hierbei muss der
vorgegebene Schlauchquerschnitt beibe-
halten werden. Abhängig von Förderweg
und Schlauchführung können sich die an-
gegebenen Richtwerte für Fördermengen
und -höhen reduzieren. Für bestmögliche
Förderergebnisse, direkt nach der Pumpe
zunächst auf maximal notwendiges Höhen-
niveau senkrecht nach oben fördern und
den weiteren Förderweg zum Entwässe-
rungssystem mit leichtem Gefälle verle-
gen. Bei Pumpenbetrieb muss die einge-
brachte Wassermenge der Pumpen-
leistung entsprechen. Ansonsten kommt
es zu Wasserrückstau in der Duschwanne.
17
Montageschritte
