Montageanleitung/Abtrennungsmontage
Montageanleitung
Montageschritte
C) Flügeltür mit
Seitenwand

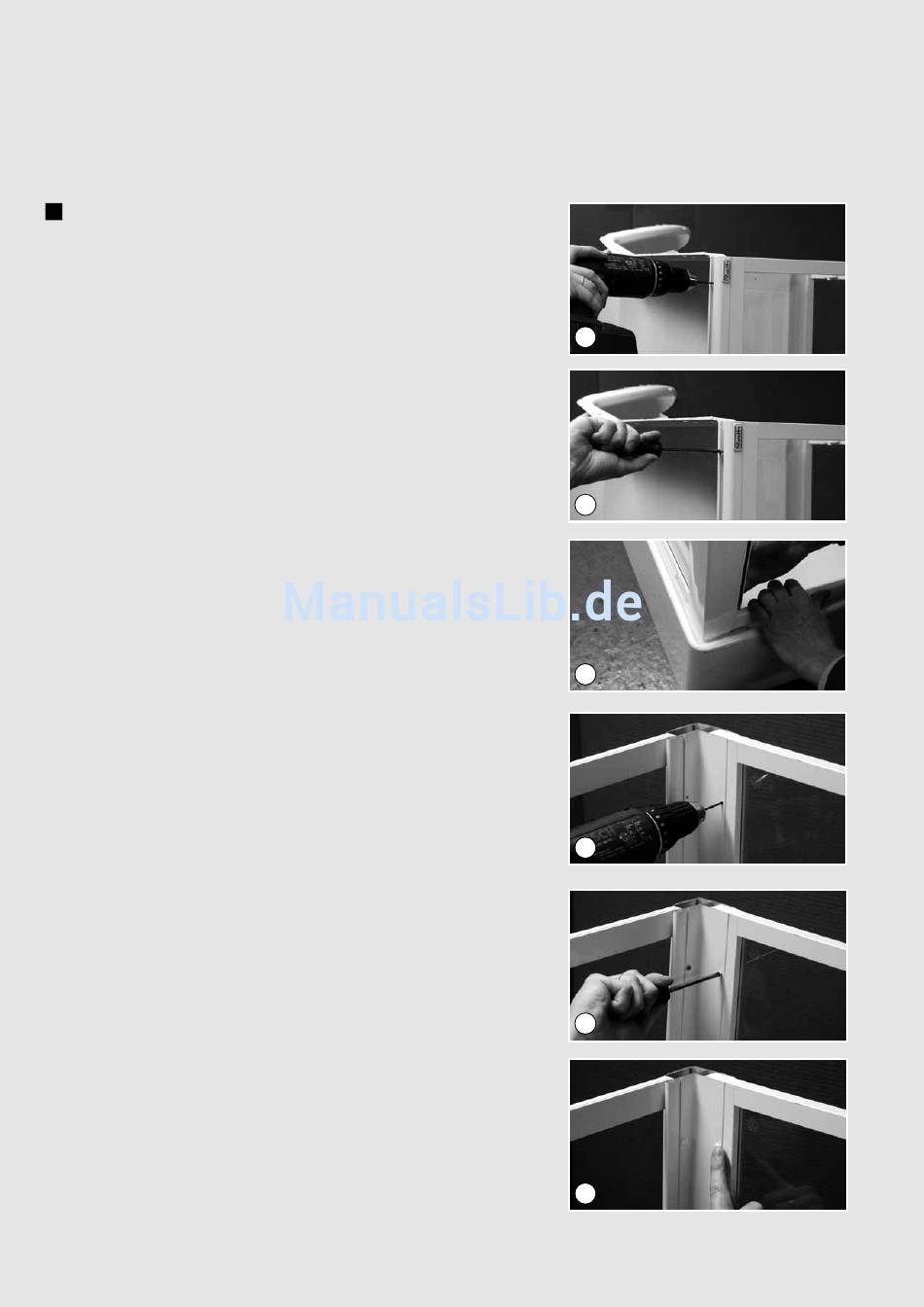

C4. Abtrennung an vorgesehenen Stellen
anbohren ∅ 3,5 mm (3 x rechte Seite,
3 x linke Seite).
Achtung: Hierbei muss die Oberkante der
Abtrennung mit dem Aluminiumprofil
bündig ausgerichtet sein.
C5. Abtrennung verschrauben
(6 Stück 4,2x13).
C6. Abtrennung im Verbindungsprofil passend
auf Duschwanne ausrichten.
C7. Abtrennung im Verbindungsprofil gleich-
mäßig ausrichten und an vorgesehenen
Stellen anbohren ∅ 2,7.
C8. Abtrennung am Verbindungsprofil ver-
schrauben (6 Stück 3,5x9,5)
C9. Abdeckkappen aufdrücken (6 Stück)
C4
C5
C6
C7
C8
C9
14
