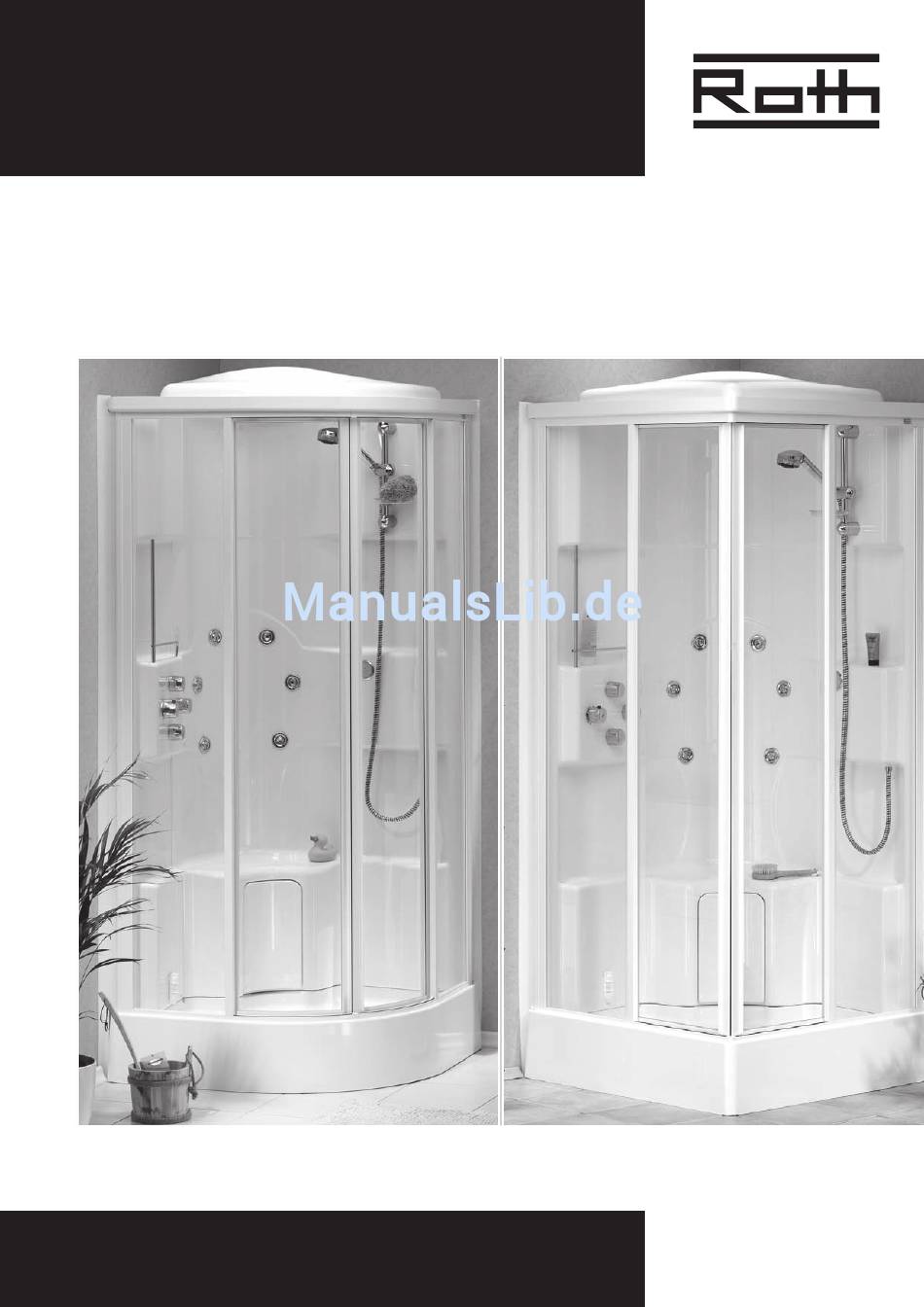

- Seite 1 TEMPOFIT-KOMPLETTDUSCHE MONTAGEANLEITUNG CADA DAMPF ENERGIE- UND SANITÄRSYSTEME...
-
Seite 3: Sicherheits- Und Montagehinweise
Sicherheits- und Montagehinweise Folgen Sie bei der Installation den nachfolgenden Montagehinweisen und beachten Sie Allgemeines die Sicherheitshinweise für Montage und Gebrauch. Hinweise für die Ausführung und Dimensionierung der Versorgungsanschlüsse des Gerätes sind in der separaten Unterlage „Technische Beschreibung / Planung“ enthalten. •... - Seite 4 Montagevoraussetzungen Allgemeines TEMPOFIT-Komplettduschen sind Im übrigen gelten unsere jeweils gültigen Produkte mit höchstem Qualitäts- und Garantiebedingungen. Verarbeitungsstandard. Damit Funktion und Ganz wesentlich ist die Prüfung der Glasteile; Qualität des Produktes über Jahre hinweg auch geringfügige Beschädigungen können erhalten bleiben, beachten Sie bitte nachfol- zu spontanem Glasbruch führen.
- Seite 5 Materialübersicht/Lieferumfang Paket 1: Pakete Eckpaneel vormontiert 1 Stück Seitliche Paneelwand vormontiert 2 Stück Styroporträger mit Dampfgenerator 1 Stück Dichtprofil 2 Stück Zubehör 1 Stück Paket 2: Duschwanne 1 Stück Siphon 1 Stück Gummiprofil mit flexibler Dichtlippe 2 Stück Paket 3: Duschabtrennung mit Zubehör 1 Stück Paket 4:...
- Seite 6 Montageanleitung 1. Wannenträger an vorgesehener Stelle aus- Montageschritte schneiden. Bei Bedarf eigenen Durchbruch für Abwasserrohr herstellen. 2. Abwasserrohre (nicht komplett im Liefer- umfang enthalten) installieren. Bild zeigt Montage für Abwasserführung gemäß Planungsunterlage.Styroporabschnitt aus vorangegangenem Montageschritt zur Fixierung der Abwasserrohre verwenden. 3.
- Seite 7 Montageanleitung 5. Eckpaneel mit Duschwanne verschrauben Montageschritte (4 Stück M6x20) 6. Eckpaneel nach vorne neigen und Styroporträger mit Dampfgenerator einschieben. Vorher Verpackungsfolie vom Styroporträger entfernen. oben 7. Äußeren Deckel der Revisionsöffnung abnehmen.
- Seite 8 Montageanleitung 8. Inneren Revisionsdeckel abschrauben Montageschritte (6 Stück M6x20). 9. Dampfgenerator zur Hälfte nach vorne durch Revisionsöffnung herausziehen. 10. Aus der Duschwanne ragendes, freies Schlauchende auf unteren Anschluss- stutzen des Dampfgenerators aufschieben und mit Schlauchschelle fixieren. 11. Freies Schlauchende des Dampfgenerators am Anschlussstutzen des Revisionsdeckels aufschieben und mit Schlauchschelle fixie- ren.
- Seite 9 Montageanleitung 12. Dampfaggregat komplett in den Montageschritte Styroporträger zurückschieben. Dampf- generator muss möglichst waagrecht ausgerichtet sein. 13. Gummimuttern in vorgesehene Bohrungen im Eckpaneel eindrücken (12 Stück). 14. Erste Paneelwand auf Duschwanne stel- len. 15. Erste Paneelwand mit Duschwanne und Eckpaneel verschrauben (8 Stück M6x20), dabei Rückseite beider Paneelwände bün- dig ausrichten.
- Seite 10 Montageanleitung 16. Zweite Paneelwand auf Duschwanne stel- Montageschritte len. 17. Zweite Paneelwand mit Duschwanne und Eckpaneel verschrauben (8 Stück M6x20), dabei Rückseite beider Paneelwände bün- dig ausrichten. 18. Dichtprofil auf Rückseite der Paneelwände aufstecken, dabei komplett nach unten schieben (2 Stück). 19.
- Seite 11 Montageanleitung/Abtrennungsmontage 21. Gleitrohr an Paneelwand verschrauben. Montageschritte 22. Dampfschlauch zum Anschlusswinkel auf seitlicher Paneelwand ziehen. Die Gummi- dichtung am Ende des Dampfschlauches muss bündig auf das Schlauchende auf- geschoben sein. 23. Das Ende des Dampfschlauches in den Anschlusswinkel einschieben. Die Gummi- dichtung darf nicht mehr sichtbar sein.
- Seite 12 Montageanleitung 26. Zum Schutz der Steckverbindung Kabel- Montageschritte verschraubung wie dargestellt verschrau- ben. 27. Gleitrohr an Paneelwand verschrauben. 28. Handbrause mit Brauseschlauch verbin- den. Beiliegende Dichtung benutzen.
- Seite 13 Montageanleitung 29. Brauseschlauch anschließen. Beiliegende Montageschritte Dichtung benutzen. 30. Seifenschale am Gleitrohr montieren. 31. Fixierwinkel mit beiliegendem Befestigungsmaterial an Paneelwänden montieren (2 Stück). 32. Schrauben M6x25 nur lose anziehen. Winkel muss verschiebbar bleiben.
- Seite 14 Montageanleitung/Abtrennungsmontage Je nach vorliegendem Produktmodell sind Allgemeines unterschiedliche Duschabtrennungen zu mon- tieren. A) Gleittür Rund B) Gleittür Eckeinstieg C) Flügeltür mit Seitenwand Die Montage der jeweiligen Duschabtrennung weicht geringfügig von der beiliegenden Montageanleitung ab. Dargestellte Aluminiumprofile werden zur Montage der Duschabtrennungen nicht benö- tigt.
- Seite 15 Montageanleitung/Abtrennungsmontage A4. Abdeckkappen aufdrücken (4 Stück) Montageschritte A) Gleittür Rund A5. Vormontierte Abtrennung in Kabine heben und in Aluminiumprofile einschieben A6. Abtrennung an vorgesehenen Stellen anbohren Ø 3,5 mm (3 x rechte Seite, 3 x linke Seite) Achtung: Hierbei muss die Oberkante der Abtrennung mit dem Aluminium- profil bündig ausgerichtet sein.
- Seite 16 Montageanleitung/Abtrennungsmontage B1. Verbindungselemente wie dargestellt aus- Montageschritte zutauschen. B) Gleittür Eckeinstieg B2. Abtrennungshälften mittels Verbindungs- elementen zusammenfügen (2 Stück). B3. Abtrennungshälften am Verbindungselement verschrauben (4 Stück 3,5x9,5) B4. Abdeckkappen aufdrücken (4 Stück) B5. Magnete auf richtige Polung kontrollieren. Falls notwendig an einem Türflügel das Magnetprofil wie dargestellt lösen.
- Seite 17 Montageanleitung/Abtrennungsmontage B7. Vormontierte Abtrennung in Kabine Montageschritte heben und in Aluminiumprofile einschie- B) Gleittür Eckeinstieg B8. Abtrennung an vorgesehenen Stellen anbohren Ø 3,5 (3 x rechte Seite, 3 x linke Seite). Achtung: Hierbei muss die Oberkante der Abtrennung mit dem Aluminiumprofil bündig ausgerichtet sein.
- Seite 18 Montageanleitung/Abtrennungsmontage Diese Duschabtrennung kann mit Tür in linker Allgemeines oder rechter Anordnung aufgebaut werden. Grundsätzlich ist die Montagefolge identisch. C1. Verbindungsprofil auf Seitenwand auf- Montageschritte stecken. Achtung auf richtige Anordnung C) Flügeltür mit des Verbindungsprofils beachten. Seitenwand C2. Türrahmen über Verbindungsprofil mit Seitenwand verbinden.
- Seite 19 Montageanleitung/Abtrennungsmontage C4. Abtrennung an vorgesehenen Stellen Montageschritte anbohren Ø 3,5 mm (3 x rechte Seite, C) Flügeltür mit 3 x linke Seite). Seitenwand Achtung: Hierbei muss die Oberkante der Abtrennung mit dem Aluminiumprofil bündig ausgerichtet sein. C5. Abtrennung verschrauben (6 Stück 4,2x13). C6.
- Seite 20 Montageanleitung/Abtrennungsmontage C10.Gelenklager am oberen Türrahmen Montageschritte abnehmen. C) Flügeltür mit Seitenwand C11.Scharnierbolzen in Türflügel einstecken (2 Stück) C12. Türflügel in Türrahmen montieren. Hierbei Scharnierbolzen in unteres Gelenklager einführen. C13. Oberes Gelenklager auf Scharnierbolzen aufstecken und am Türrahmen verschrau-...
- Seite 21 Montageanleitung 33. Gummimuttern (4/5 Stück) in vorgesehene Montageschritte Bohrungen des Dachs eindrücken. 34. Dach vorsichtig auf Duschkabine auflegen und ausrichten. 35. Dach mit Paneelwänden verschrauben (4/5 Stück M6x20). 36. Aluminiumprofil zur Aufnahme der flexiblen Dichtung montieren. Profil muss hörbar einrasten.
- Seite 22 Montageanleitung 37. Flexible Dichtlippe in Aluminiumprofil Montageschritte eindrücken. Fallweise kann hierfür Nut 1 oder Nut 2 benutzt werden. 38. Bei Komplettduschen ohne Dach Dichtlippe bündig abscheiden. 39. Bei Komplettduschen mit Dach Dichtlippe mit Kunststoffniet am Dach fixieren.
- Seite 23 Montageanleitung 40. Vormontiertes Anschlussstück für Wasser- Montageschritte installation am hauseigenen Kaltwasser- anschluss montieren. 41. Duschkabine an Aufstellort schieben und Wasseranschluss für Dampfgenerator her- stellen. 42. Kaltwasserzuleitung zum Thermostat- mischer anschließen.
- Seite 24 Montageanleitung 43. Warmwasserzuleitung zum Thermostat- Montageschritte mischer anschließen. 44./45.Elektroanschluss an ortsfester An- schlussdose und Potenzialanschluss herstellen. Netzanschluss: 230 V AC / 50 Hz / 16 A max. Leistungsaufnahme: 2.750 W Die Elektroinstallation muss gemäß DIN VDE 0100 ausge- führt sein. Für den Elektroanschluss ist eine separate Strom- kreisleitung 3x2,5 mm? sowie eine Leitung 1x4 mm? für den Potenzialausgleich vorzusehen.
- Seite 25 Montageanleitung 47. Flexible Dichtlippe mit Kunststoffnieten an Montageschritte Duschwanne fixieren (4 Stück) 48. Duschkabine mit beiliegendem Befestigungs- material an Hauswand fixieren. 49. Duschkabine lotrecht ausrichten. Schrauben am Fixierwinkel fest anziehen.
- Seite 26 Deckel unter leichtem Zug und Druck auf Gegenseite des Innendeckels aufklipsen. ROTH WERKE GMBH Am Seerain 2 • 35232 Dautphetal Telefon 0 64 66/9 22-0 • Telefax 0 64 66/9 22-1 00 Hotline 0 64 66/9 22-2 66 E-Mail service@roth-werke.de • www.roth-werke.de...
