BETRIEBSANLEITUNG
www.warensortiment.de
5.
Messvorbereitung
Schalten Sie das Messgerät ein. Das Display zeigt die zuletzt benutzte Einstellung. Sollte die Anzeige „Batterie zu
schwach" zu sehen sein, ersetzen sie bitte die Batterien.
5.1 Messen:
5.1.1 Wechselspannung / Frequenz
Um Wechselspannung / Frequenz zu messen verbinden Sie die Messleitungen mit dem Messgerät.
Buchse V1 rot mit der roten Messleitung
Buchse V2 blau mit der blauen Messleitung
Buchse V3 gelb mit der gelben Messleitung
Buchse Com schwarz mit der schwarzen Messleitung
Drücken sie die Taste Menu so oft bis auf dem Display V / Hz angezeigt wird.

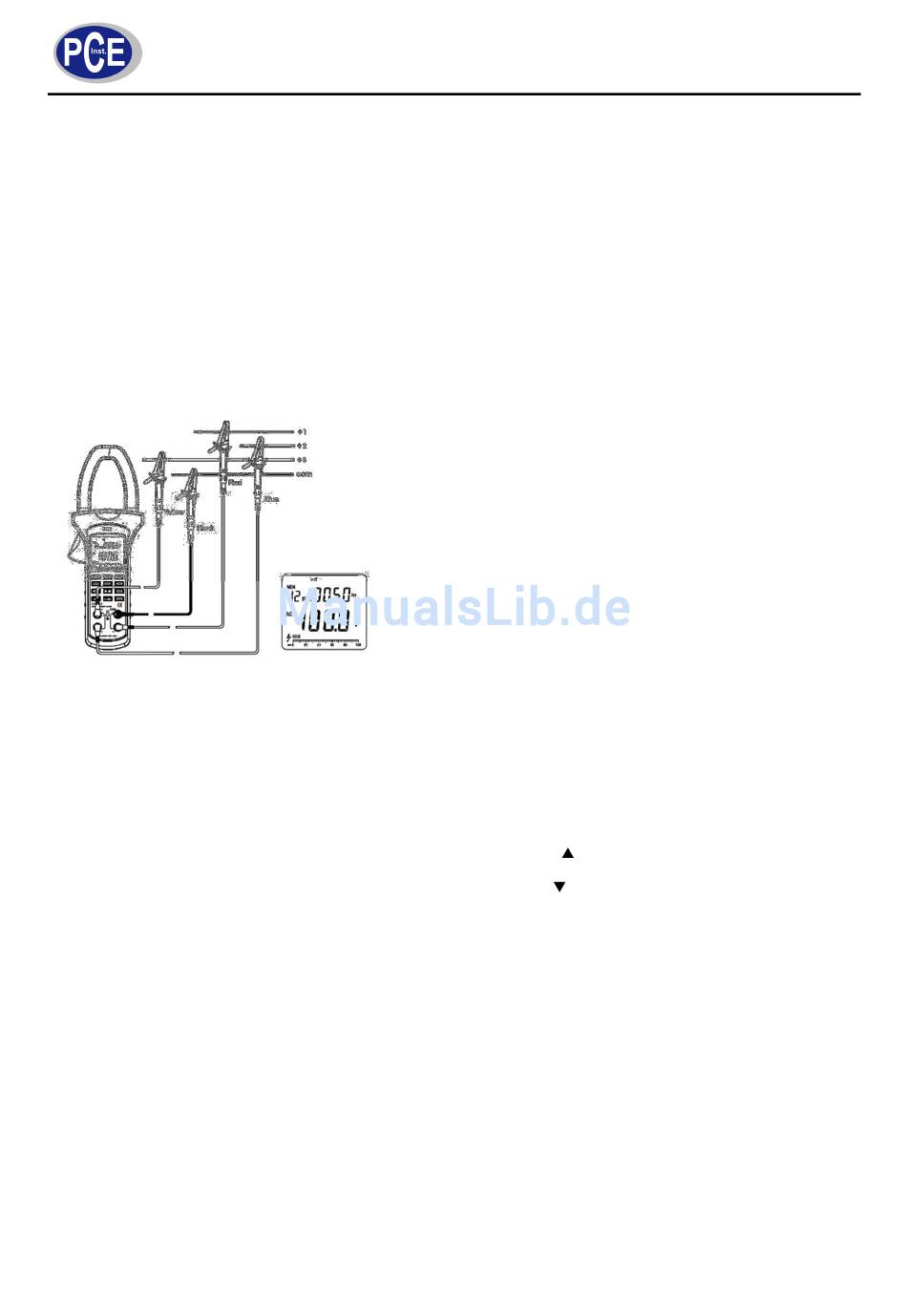

Verbinden Sie jetzt die Messleitungen mit dem Messobjekt wie oben im Bild zu sehen.
Drücken sie die Taste Select um die Spannung und Frequenz der verschiedenen Leiter abzulesen.
Um den Maximal Wert der Spannung anzuzeigen, drücken Sie die Taste Max
Drücken Sie die Taste ein zweites Mal, um zum aktuellen Messwert zurück zu kehren
Um den Minimal Wert der Spannung anzuzeigen, drücken Sie die Taste Min
Drücken Sie die Taste ein zweites Mal, um zum aktuellen Messwert zurück zu kehren
Sollte im Display OL angezeigt werden, liegt die Spannung über 600V
Wenn die Messung beendet ist, entfernen Sie die Messleitungen zuerst vom Messobjekt und dann vom
Messgerät.
7
