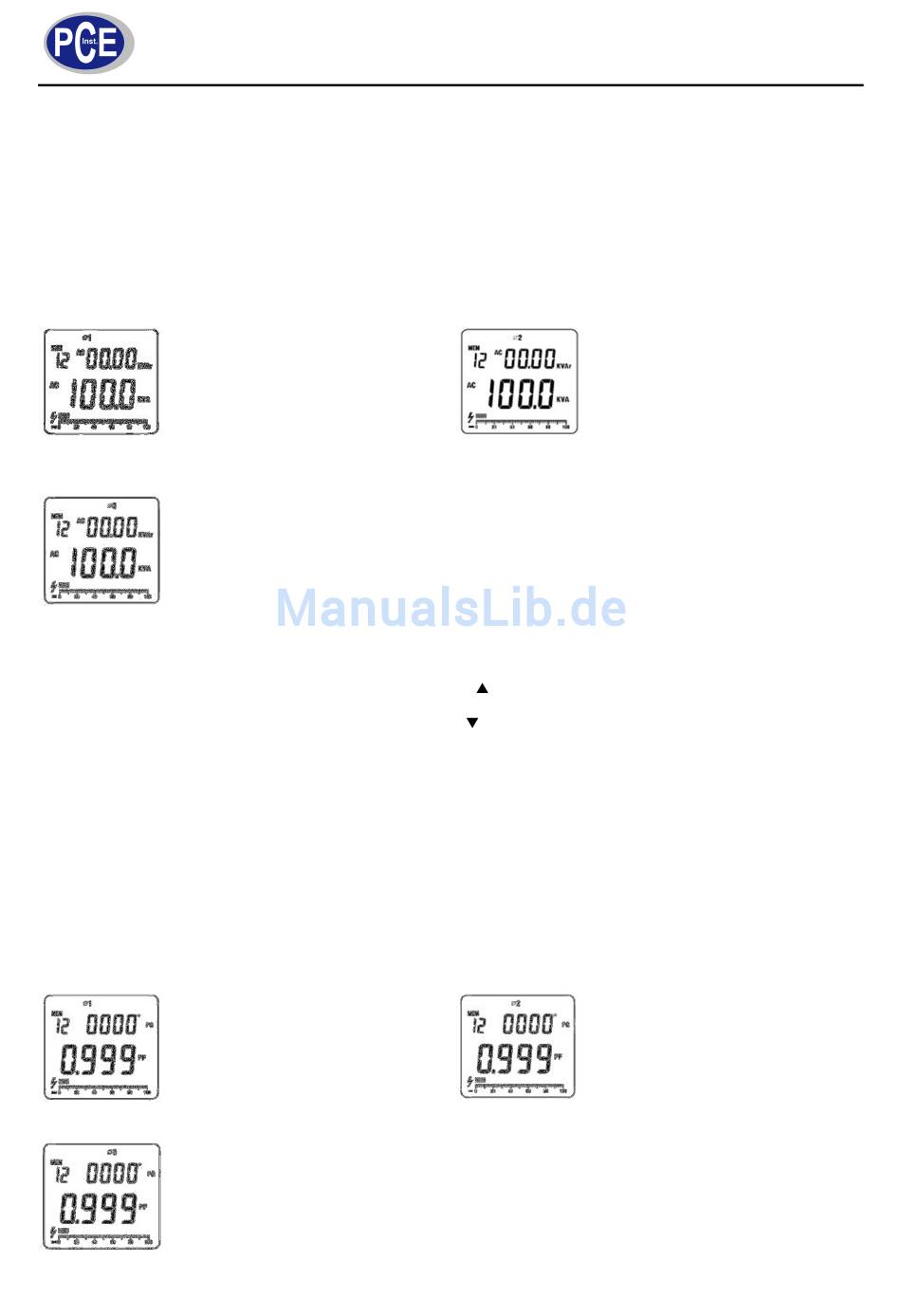

5.1.5 Scheinleistung / Blindleistung
Schalten Sie das Messgerät ein und drücken Sie die Taste MENU so oft bis KVA / KVAr im Display zu sehen ist.
Verbinden Sie nun die Messleitungen mit dem Messgerät und dem Messobjekt wie zur Messung von „Leistung /
Phasenwinkel" beschrieben. Zur Messung von 3 Phasen gehen sie analog zu der oben beschriebenen Messung vor.
Zur Messung der Phase 1
drücken Sie die Taste SELECT
bis Ø1 im Display erscheint.
Zur
drücken Sie die Taste SELECT
bis Ø3 im Display erscheint.
Die Maximal messbare Leistung ist 600 KW pro Phase.
Um die Maximalleistung anzuzeigen, drücken Sie die Taste MAX .
Drücken Sie die Taste erneut und der aktuelle Wert wird angezeigt.
Um die Minimalleistung anzuzeigen, drücken Sie die Taste MIN .
Drücken Sie die Taste erneut und der aktuelle Wert wird angezeigt.
Wenn die Messung beendet ist, entfernen Sie die Messleitungen zuerst vom Messobjekt und dann vom Messgerät.
5.1.6 Leistungsfaktor / Phasenwinkel
Schalten Sie das Messgerät ein und drücken Sie die Taste MENU so oft bis PF / PG im Display zu sehen ist. Verbinden
Sie nun die Messleitungen mit dem Messgerät und dem Messobjekt wie zur Messung von „Leistung / Phasenwinkel"
beschrieben. Zur Messung von 3 Phasen gehen sie analog zu der oben beschriebenen Messung vor.
Zur Messung der Phase 1
drücken Sie die Taste SELECT
bis Ø1 im Display erscheint.
Zur Messung der Phase 3
drücken Sie die Taste SELECT
bis Ø3 im Display erscheint.
BETRIEBSANLEITUNG
Messung
der
Phase
3
11
Zur Messung der Phase 2
drücken Sie die Taste SELECT
bis Ø2 im Display erscheint
Zur Messung der Phase 2
drücken Sie die Taste SELECT
bis Ø2 im Display erscheint
